Как разработать генплан участка: пошаговая инструкция от исходных данных до проверки проекта

Генплан участка нужен не ради красивой схемы. Он связывает границы земли, существующий рельеф, дом и хозяйственные постройки, подъезд, дорожки, инженерные трассы, водоотвод, озеленение и сценарии использования территории в одной координатной логике. Ошибка на этом уровне переносится в фундамент, земляные работы, сети и благоустройство, поэтому разумный порядок начинается не с выбора растений, а с точной подосновы и ограничений. На Xeon Live есть подробный разбор самостоятельной подготовки генплана участка; здесь собран расширенный рабочий алгоритм от исходных данных до финальной проверки.

Под словом генплан в частном строительстве часто объединяют разные документы. В этой инструкции генпланом участка называется рабочая схема планировочной организации территории: она помогает принять и проверить решения до начала стройки и благоустройства. Такая схема не заменяет градостроительный план земельного участка, проектную документацию, инженерные изыскания и иные обязательные документы конкретного объекта. Зато она служит удобной базой для общения с архитектором, ландшафтным дизайнером, инженерами, подрядчиками и членами семьи: все обсуждают один и тот же план, а не набор несвязанных картинок.

Сначала разграничим документы: генплан, ГПЗУ, СПОЗУ и стройгенплан

Градостроительный план земельного участка, или ГПЗУ, содержит сведения о земельном участке и градостроительных ограничениях, которые используют при архитектурно-строительном проектировании, строительстве и реконструкции. В ГПЗУ отражаются границы, кадастровые данные, сведения о допустимом размещении объектов и другие установленные законом параметры. Для индивидуального жилого или садового дома действующий порядок строительства опирается на уведомительную процедуру: в уведомлении указывают параметры объекта, включая отступы от границ участка, а уполномоченный орган проверяет их на соответствие правилам землепользования и застройки, документации по планировке территории и другим обязательным требованиям.

1. Рабочий генплан участка — схема, на которой владелец или проектировщик увязывает все постоянные элементы территории. Он нужен для принятия решений, координации разделов и контроля реализации.
2. ГПЗУ — информационный градостроительный документ. Его не рисуют вместо рабочего плана: из него берут ограничения и параметры для проектирования.
3. Схема планировочной организации земельного участка, или СПОЗУ, относится к проектным материалам по размещению объекта капитального строительства. Ее содержание и статус определяются задачей и составом документации.
4. Строительный генеральный план описывает временную организацию стройплощадки: размещение кранов, временных дорог, складов, бытовых зон, ограждений и временных сетей. Он решает другую задачу и не заменяет постоянную планировку участка.
5. Генеральный план населенного пункта или муниципального образования — документ территориального планирования крупного масштаба. Его нельзя смешивать с планом частного владения.

Разграничение терминов важно практично: оно не дает перенести в частный эскиз требования, относящиеся к промышленным объектам, поселениям или временной стройплощадке, и одновременно не позволяет считать красивую 3D-визуализацию юридически достаточным документом. Для частного участка полезно взять инженерную дисциплину профессионального генплана — координаты, отметки, слои, привязки, ведомости — и применить ее в объеме, который соответствует реальной задаче.

ГОСТ 21.508-2020 относится к рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов. Он задает структуру профессиональных чертежей: разбивочный план, план организации рельефа, план земляных масс, сводный план инженерных сетей и план благоустройства. Для частного эскиза этот набор удобен как эталон логики: не пытаться запихнуть все сведения на один лист, а разнести решения по понятным слоям и проверять их по отдельности.

Что собрать до начала проектирования

Качество генплана определяется качеством исходной базы. Сначала собирают данные, которые нельзя восстановить на глаз после начала стройки: границы, координаты, высотные отметки, существующие здания, деревья, сети, въезды, соседнюю ситуацию и ограничения. Затем формулируют техническое задание. Только после этого начинается компоновка. Такой порядок экономит больше времени, чем попытка сразу нарисовать дом, баню и беседку, а потом двигать их из-за дренажа, сервитута или невозможного подъезда.

1. Сведения Единого государственного реестра недвижимости и актуальная схема границ участка. Размеры по старому садовому плану используют только как справочную информацию до сверки с актуальными данными.
2. ГПЗУ и правила землепользования и застройки для своей территориальной зоны. Из них фиксируют ограничения, отступы, допустимые параметры и зоны с особыми условиями использования территории.
3. Инженерно-топографическая основа с высотами, когда рельеф влияет на строительство, водоотвод, подпорные стенки, дороги или планируется существенное изменение поверхности.
4. Схемы существующих и планируемых сетей: электроснабжение, вода, канализация, дренаж, ливневая система, газ, связь, наружное освещение, полив.
5. Информация о существующих объектах: дом, скважина, колодец, септик, деревья, подпорные конструкции, заборы, столбы, люки, канавы, въездные группы.
6. Сценарии использования: состав семьи, автомобили, доставка, хранение инвентаря, дети, гости, огород, теплица, домашние животные, сезонность, обслуживание снега и листвы.
7. Архитектурные данные по дому: точный габарит, входы, террасы, отметка пола, окна, технические вводы, размещение оборудования, желательное направление основных видов.

Подоснова: геометрия важнее декоративной точности

Для первой версии достаточно добиться метрической достоверности: границы участка и капитальные объекты должны быть нанесены в одном масштабе и с понятной системой отсчета. Не пытайтесь повышать детализацию за счет декоративных объектов, пока геометрия не стабилизирована. На этом этапе каждый размер должен отвечать на практический вопрос: где пройдет машина, останется ли место для обслуживания стены, как заведут трубу, куда уйдет вода, где развернется садовая техника. Цвет плитки и вид кустарника пока вторичны.

1. Отметьте стороны света и точку въезда. Это задает ориентацию проекта и помогает анализировать инсоляцию, снег, ветер и маршруты.
2. Нанесите существующий рельеф по горизонталям или характерным высотным точкам. Для ровного участка сохраняйте хотя бы отметки углов, въезда и характерных понижений.
3. Зафиксируйте существующие деревья и сооружения, которые сохраняются. Удаляемые объекты ведите отдельным слоем, чтобы не путать исходное состояние и проект.
4. Поставьте на плане соседние здания и дороги в той степени, в какой они влияют на пожарные, санитарные, видовые и транспортные решения.
5. Создайте легенду слоев и условных обозначений. Даже домашний проект становится значительно понятнее, когда существующее, проектируемое и демонтируемое читается без пояснений.

Ограничения: сначала запретные зоны, потом свободная компоновка

Надежная схема начинается с нанесения зон, где нельзя свободно размещать объекты. В эту группу входят установленные отступы, красные линии, охранные зоны сетей, сервитуты, санитарные и природоохранные ограничения, зоны подъезда и обслуживания, а также участки, где строительство нецелесообразно из-за рельефа или гидрологии. Их удобно показывать полупрозрачными контурами на отдельном слое. После этого площадь для проектирования становится честной: видно не кадастровый прямоугольник, а реальное поле допустимых решений.

Не переносите универсальные числа из старых статей в рабочий чертеж без сверки с документами своего участка. В садоводческих территориях действуют профильные нормы, но итоговые параметры размещения конкретного объекта проверяются с учетом местных правил, вида разрешенного использования, ограничений и действующего градостроительного регулирования. В проекте безопаснее хранить рядом с каждым отступом его основание и дату проверки. Тогда при изменении исходных данных понятно, что именно нужно пересмотреть.

Техническое задание: переведите пожелания в измеряемые требования

Фраза «хочу удобный участок» не дает проектировщику критерия выбора. Техническое задание должно описывать функции и приоритеты. Например: два постоянных автомобиля и одно гостевое место, прямой путь от парковки к входу, возможность занести крупную мебель, отдельный хозяйственный вход, терраса с вечерним солнцем, игровая зона в визуальном контроле из кухни, тихая площадка отдыха, теплица с удобным подвозом грунта, место для складирования снега без перекрытия дорожек. Такие условия можно проверить на плане, а значит ими можно управлять.

1. Составьте список обязательных объектов и отдельный список желательных. Не смешивайте эти уровни при первой компоновке.
2. Для каждого объекта укажите габарит, требуемые подходы, подключение к сетям и частоту использования.
3. Опишите пиковые сценарии: приезд гостей, доставка стройматериалов, вывоз мусора, пожарный доступ, чистка септика, обслуживание скважины, разгрузка дров.
4. Отметьте конфликтующие желания. Например, беседка одновременно должна быть близко к кухне и далеко от шума парковки. Конфликт решается планировкой, а не игнорированием.
5. Зафиксируйте очередность строительства. Генплан должен работать и в промежуточных состояниях, когда дом уже построен, а благоустройство и часть сетей появятся позже.

Способ 1. Ландшафтный Дизайн 3D: базовый генплан участка своими силами

Для владельца частного дома первый практический сценарий удобно собирать в Ландшафтном Дизайне 3D. На Xeon Live есть отдельная карточка Ландшафтного Дизайна 3D с описанием возможностей. Программа рассчитана на проектирование территории в 2D и 3D, позволяет рисовать границы, добавлять строения, дорожки, площадки, растения, освещение и инженерные элементы, а также проверять расстояния. Ее роль в этой инструкции — быстро собрать понятный рабочий макет до передачи инженерных задач профильным специалистам.

Ландшафтный Дизайн 3D — пошаговый рабочий сценарий

Сценарий строится от крупного к мелкому. Сначала создается точный контур территории, затем ставятся капитальные объекты и проверяются обязательные расстояния. После этого формируются функциональные зоны, маршруты, инженерные линии и рельефные решения. Озеленение и декоративный свет добавляются последними. Такой порядок сохраняет управляемость проекта: при переносе дома не приходится вручную переделывать уже детализированный сад.

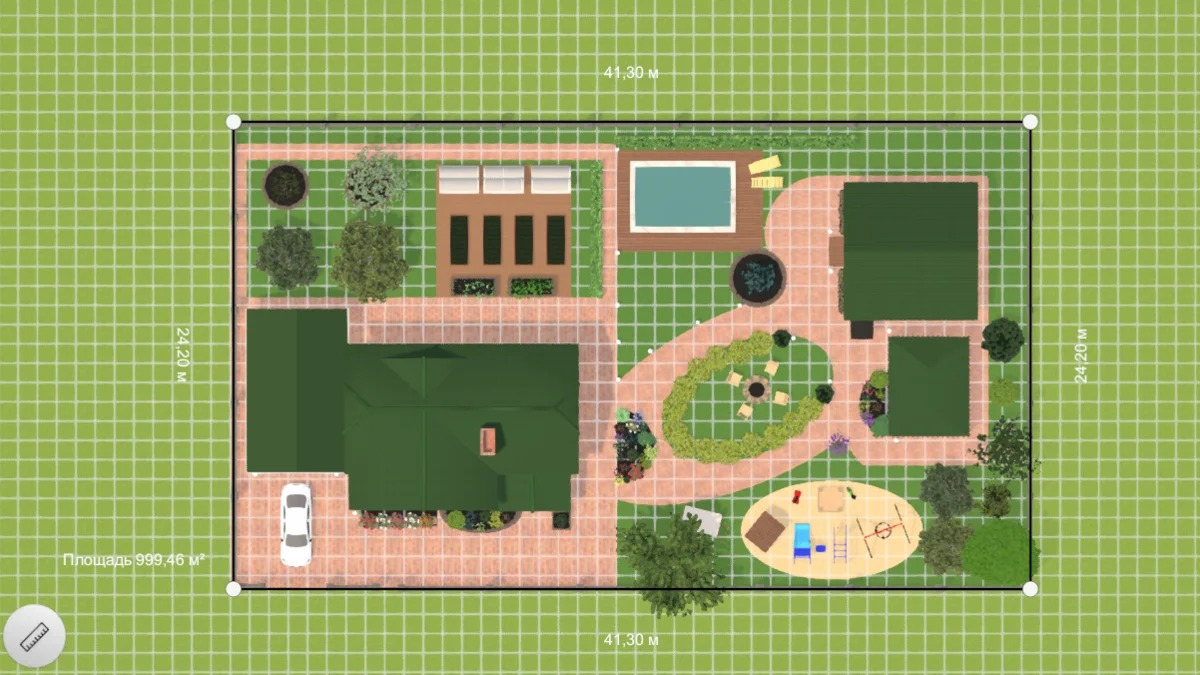

Шаг 1. Создайте проект и задайте точную форму участка

В окне создания проекта доступны два стартовых варианта: нарисовать участок с нуля или загрузить готовый план. Для простой прямоугольной территории задайте стороны вручную. Для сложной геометрии используйте подложку — актуальный план, топографическую основу или иной подготовленный графический материал — и откалибруйте масштаб по отрезку с известной длиной. После калибровки обведите границы. Включите сетку, размеры и отображение расстояний: это превращает макет из картинки в измеряемую схему.

Сразу выберите правило именования объектов. Вместо трех безымянных прямоугольников используйте понятные названия: Дом, Гараж, Баня, Хозблок, Терраса, Парковка, Теплица. В дальнейшем такие подписи упрощают сверку с ведомостью и обсуждение с подрядчиком. Отдельно сохраните исходную версию проекта до расстановки новых объектов — это контрольная точка, к которой можно вернуться после серии изменений.

Шаг 2. Ориентируйте участок и нанесите существующие объекты

Отметьте стороны света и привяжите проект к реальному положению территории. Затем разместите все объекты, которые сохраняются: существующий дом, колодец, септик, большие деревья, забор, ворота, опоры, подпорные стенки, колодцы сетей. Их габариты должны быть ближе к фактическим, чем декоративные модели. Для дерева важен не только ствол, но и зона кроны; для септика — доступ сервисной техники; для ворот — реальная ширина проезда и траектория открывания.

На этом же этапе добавьте условные контуры соседних объектов, когда они влияют на решение. Полная модель соседнего дома не нужна: достаточно контура и привязки, позволяющих оценить окна, тени, шум и необходимые разрывы. В визуальной модели можно использовать простые формы, но в плане должны сохраняться точные координаты и размеры.

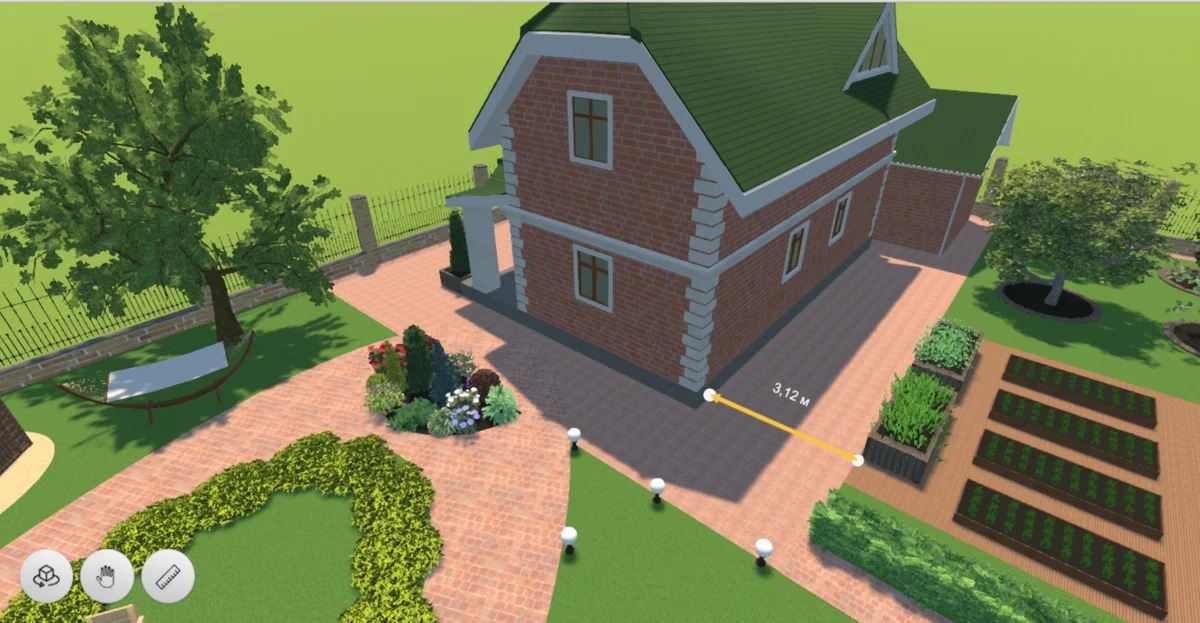

Шаг 3. Поставьте дом и зафиксируйте рабочие отступы

Дом — главный элемент компоновки, потому что к нему привязываются подъезд, террасы, инженерные вводы, двор, основные виды и освещенность. Размещайте модель по реальному архитектурному габариту, а не по приблизительной картинке из библиотеки. Укажите направление главного входа, хозяйственного входа, выхода на террасу и окон помещений, для которых важен вид. После установки измерьте расстояния до границ и других объектов инструментом Линейка и внесите контрольные значения в список проверок.

Рабочий прием: сохраните два-три варианта положения дома отдельными копиями проекта и сравните их по одинаковым критериям. Оцените длину подъезда, протяженность основных инженерных трасс, площадь мощения, качество приватного двора, связь кухни с террасой, место для будущих пристроек. Выбор по набору критериев надежнее, чем решение по одному красивому ракурсу.

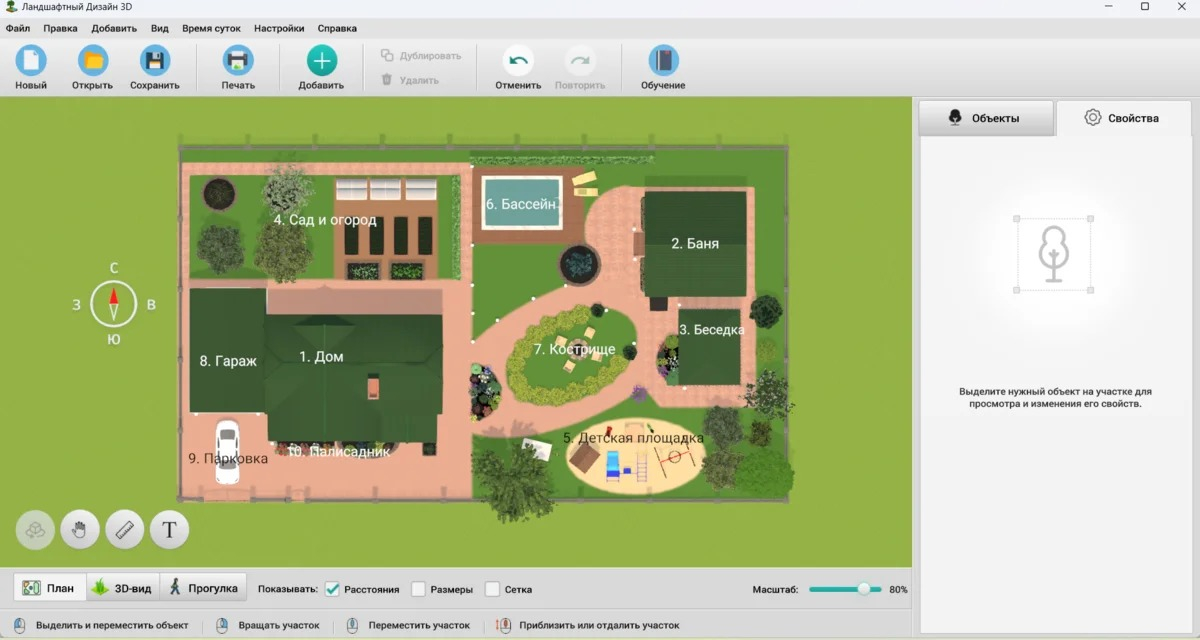

Шаг 4. Разложите функциональные зоны

Сначала работайте крупными пятнами: въезд и парковка, жилой двор, зона отдыха, хозяйственная зона, сад и огород, детская или спортивная площадка. Не заполняйте их мебелью и растениями. Важно увидеть площадь и взаимное расположение. Зоны, которыми пользуются ежедневно, ставят ближе к основным маршрутам; эпизодические — дальше. Шумные и технические функции отделяют от спокойных мест. Детскую площадку разумно расположить там, где она попадает в визуальный контроль из часто используемых помещений и зоны отдыха.

На Xeon Live подробно разобрано ландшафтное проектирование участка. Для генплана важна именно его планировочная часть: зоны должны быть связаны не только стилем, но и маршрутами, сетями, рельефом и очередностью строительства.

Шаг 5. Спроектируйте въезд, парковку и пешеходные маршруты

Автомобильный путь проверяют раньше декоративных дорожек. От ворот до парковки должна существовать понятная траектория без конфликтов с крыльцом, ступенями, деревьями и радиусами поворота. Отдельно проверьте место для временной остановки доставки и обслуживания инженерных сооружений. Если техника должна проехать к септику, скважине, заднему двору или месту разгрузки, этот путь фиксируется в генплане до озеленения.

Пешеходную сеть строят по фактическим направлениям движения. Главный маршрут ворота — вход делают прямым и читаемым; связи дом — терраса — баня — беседка — огород объединяют так, чтобы не возникали бессмысленные обходы. Дорожка должна привести к двери, а не к декоративной точке рядом с ней. На плане отмечайте ступени, перепады и узкие места. В 3D-режиме пройдите те же маршруты и проверьте, не выглядят ли они тесными после появления мебели, растений и ограждений.

Шаг 6. Нанесите инженерные коммуникации отдельным слоем

Инженерные трассы удобнее проектировать после крупных объектов, но до окончательного благоустройства. Нанесите ввод электричества, водопровод, канализацию, дренаж, ливневую сеть, газ и линии наружного освещения в соответствии с фактическим составом объекта. Для каждой трассы отмечайте начало, конец, характерные повороты, сооружения и зоны, которые должны оставаться доступными для обслуживания. Визуальное пересечение линий на плане — повод проверить их совместимость, глубину, технологический разрыв и очередность монтажа.

В Ландшафтном Дизайне 3D есть объекты для ряда инженерных систем и режим отображения подземных элементов. Используйте их для координации и наглядности, но рабочие диаметры, отметки, уклоны, защитные зоны и узлы подключения определяются профильными разделами. Генплан должен показать, где проходит система и с чем она конфликтует, а не подменять расчет сетей.

Шаг 7. Разберите рельеф и водоотвод

На плоском экране легко забыть, что вода движется по поверхности. Поэтому после размещения объектов задайте высотную логику: куда направлены существующие уклоны, какие отметки у въезда и дома, где образуются понижения, как вода обходит площадки и дорожки, куда выводится организованный сток. Не создавайте замкнутые чаши около фундамента и на проходах. Если участок имеет заметный перепад, простого декоративного рельефа уже недостаточно — нужна профессиональная вертикальная планировка с отметками и поверхностями.

Для оценки проекта полезно выделить зоны с твердым покрытием и представить сильный дождь. Проследите путь воды от кровли и мощения до конечной точки. Эта мысленная проверка часто выявляет проблему раньше расчета: вода идет через крыльцо, парковка перекрывает естественный сток, дорожка работает как дамба, а понижение оказывается в центре газона без отвода.

Шаг 8. Добавьте озеленение после стабилизации инженерной схемы

Когда здания, дороги, сети и рельеф согласованы, переходите к растениям. Сначала размещайте крупные деревья и массивы кустарников, затем живые изгороди, цветники и газон. Дерево — не декоративная точка: учитываются взрослый размер кроны, корневая зона, затенение, падение листвы, доступ к обслуживанию и близость коммуникаций. Растения не должны закрывать обзор у выезда, мешать открыванию ворот, перекрывать доступ к колодцам и конфликтовать с будущими строительными работами.

Если требуется отдельный выбор программ для озеленения и визуализации, на Xeon Live собран рейтинг программ для ландшафтного дизайна. В генплане декоративный ассортимент подчиняется инженерной структуре: сначала сохраняется возможность построить и обслуживать участок, затем достигается визуальная цель.

Шаг 9. Расставьте функциональное и декоративное освещение

Свет на участке проектируют от маршрутов и опасных точек: входы, ступени, повороты, парковка, хозяйственные проходы. После функционального света добавляют акценты у террасы, воды, растений и малых архитектурных форм. Ночной 3D-просмотр помогает заметить темные разрывы между светильниками и чрезмерно яркие зоны. Но светотехнические параметры, кабельные линии, защиту и электрические нагрузки оформляют в профильном проекте.

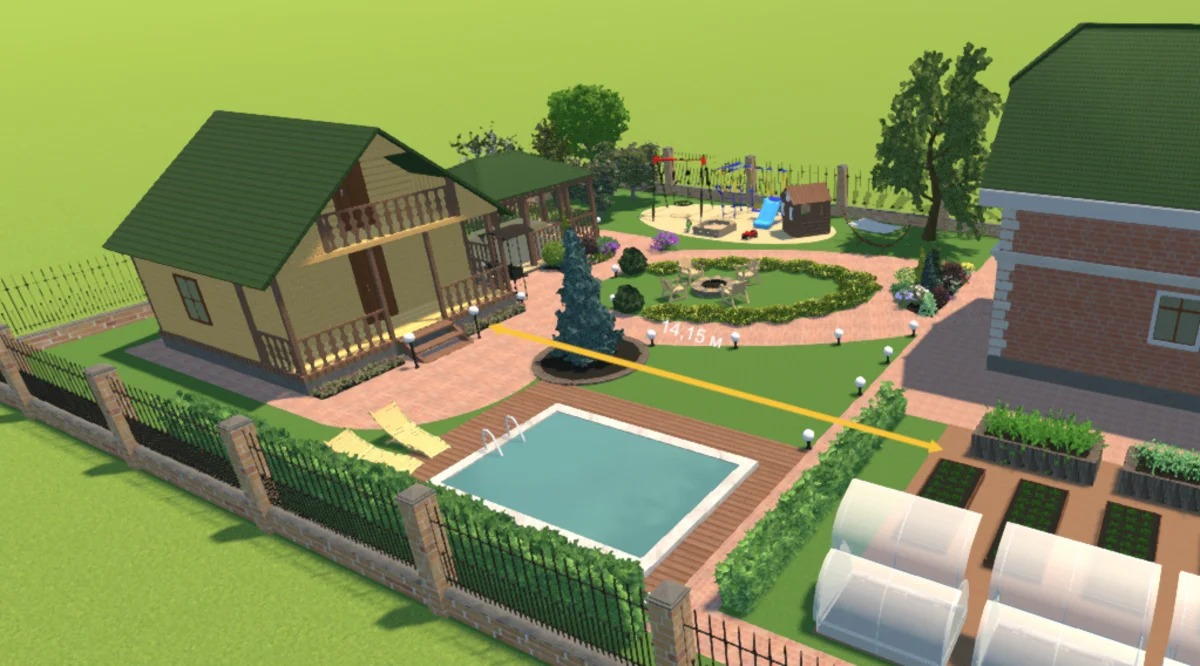

Шаг 10. Проведите контрольный обход в 2D и 3D

Финальная проверка выполняется в двух представлениях. В 2D удобно видеть размеры, контуры, маршруты и взаимные пересечения. В 3D — высоту ограждений, приватность, видимость детской зоны, визуальное давление построек, реальные проходы между мебелью и растениями. Составьте маршрут проверки: въезд на участок, парковка, путь с пакетами к двери, вынос мусора, путь к бане, перенос садовой техники, обслуживание септика, обход дома, доступ к счетчикам, зимняя уборка снега. Для каждого сценария отметьте препятствия и вернитесь к плану.

Плюсы

1. Понятный 2D-план и наглядная 3D-модель в одном проекте.
2. Быстрый старт с ручного контура или загруженной подложки и калибровки масштаба.
3. Наличие инструментов измерения, сетки, подписей и режимов просмотра, полезных для частной планировки.
4. Каталоги строений, дорожек, площадок, растений, освещения и других элементов помогают быстро проверять композицию.
5. Подходит для предварительной координации решений до передачи инженерных частей профильным специалистам.

Минусы

1. Программа не заменяет инженерно-топографическую основу и профессиональную вертикальную планировку сложного рельефа.
2. Макет с типовыми объектами требует ручной проверки реальных габаритов архитектуры, оборудования и инженерных сооружений.
3. Юридические и градостроительные ограничения пользователь переносит в проект из актуальных документов участка.
4. Для выпуска полного комплекта профессиональной рабочей документации генерального плана нужны специализированные инженерные системы.

Кому подойдёт

Владельцам частных участков, архитекторам и ландшафтным дизайнерам на стадии эскизной компоновки, когда нужно быстро сопоставить несколько вариантов, проверить маршруты и расстояния, показать решение семье или заказчику и подготовить понятную базу для дальнейшей инженерной проработки.

Способ 2. nanoCAD GeoniCS: вертикальная планировка и инженерный генплан

Когда задача выходит за рамки эскиза и включает цифровую модель рельефа, проектные поверхности, уклоны, земляные массы и оформление рабочих чертежей, применяется nanoCAD GeoniCS с модулем Генплан. Система рассчитана на профессиональное проектирование генеральных планов и вертикальной планировки. Она работает с рельефом, строит поверхности, помогает готовить разбивочные материалы, планы благоустройства и отчетные ведомости. Для небольшого частного владения такой уровень нужен при сложном рельефе, большом объеме земляных работ или работе проектной команды.

Рабочий сценарий в nanoCAD GeoniCS

Первый этап — создать или открыть проект и загрузить инженерную подоснову. В профессиональной логике существующая поверхность и проектная поверхность ведутся раздельно. Это позволяет видеть исходный рельеф и проектное решение как две связанные модели, а не редактировать один рисунок поверх другого. В учебном примере модуля для существующего рельефа используется отдельная поверхность, а проектная поверхность назначается в настройках вертикальной планировки.

1. Создайте проект и приведите исходные данные к единой системе координат и высот. Проверка системы координат выполняется до геометрических построений.

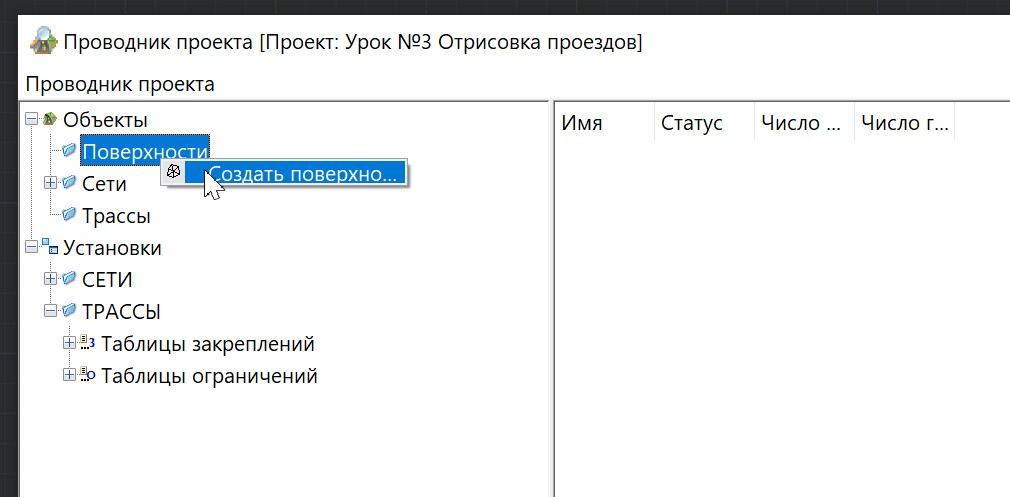

2. Через Проводник проекта сформируйте или подключите существующую поверхность. Для проектной вертикальной планировки создайте отдельную поверхность.
3. Настройте существующую и проектируемую поверхности в разделе вертикальной планировки, чтобы программные построения использовали правильные данные.
4. Нанесите здания, проезды, площадки, дорожки и другие элементы горизонтальной планировки. Их геометрия становится основой для высотного решения.
5. Задайте опорные точки, структурные линии, проектные горизонтали и уклоны. После редактирования поверхности повторно контролируйте водоотвод и сопряжения.
6. Постройте проектную поверхность и проверьте сопряжение с существующим рельефом, откосы, подпорные элементы и локальные переломы.
7. Рассчитайте земляные массы там, где это необходимо, и оцените баланс выемки и насыпи. Не оптимизируйте только итоговый объем: логистика грунта и технологичность важны не меньше.
8. Сформируйте рабочие материалы: разбивочный план, план организации рельефа, план земляных масс, сводный план сетей и благоустройство в требуемом составе.

В отличие от декоративной 3D-сцены, профессиональная поверхность должна объяснять, почему вода уходит в заданном направлении, откуда взялась отметка площадки и как она связана с въездом, домом и существующим рельефом. Любая корректировка одной характерной точки требует повторной проверки соседних уклонов и стоков. Автоматизированная модель снижает риск ручных несогласований, но не отменяет инженерную проверку проектировщика.

Плюсы

1. Профессиональные инструменты горизонтальной и вертикальной планировки.
2. Работа с цифровыми моделями рельефа и проектными поверхностями.
3. Расчет земляных масс и подготовка ведомостей.
4. Инструменты оформления разбивочного плана, благоустройства и других материалов генплана.
5. Интеграция с инженерной подосновой и CAD-данными проектной команды.

Минусы

1. Требует инженерной подготовки и понимания геодезии, рельефа и рабочей документации.
2. Для простого дачного эскиза избыточен по сложности процесса.
3. Качество результата напрямую зависит от точности исходной топографии и корректной системы координат.
4. Не предназначен для декоративной презентации сада как основной задачи; визуальная коммуникация строится вокруг инженерной модели и чертежей.

Кому подойдёт

Генпланистам, проектировщикам, инженерам и архитектурным бюро, которым нужно не только расположить объекты, но и проработать высотную организацию территории, земляные работы, водоотвод и рабочую документацию на измеряемой цифровой основе.

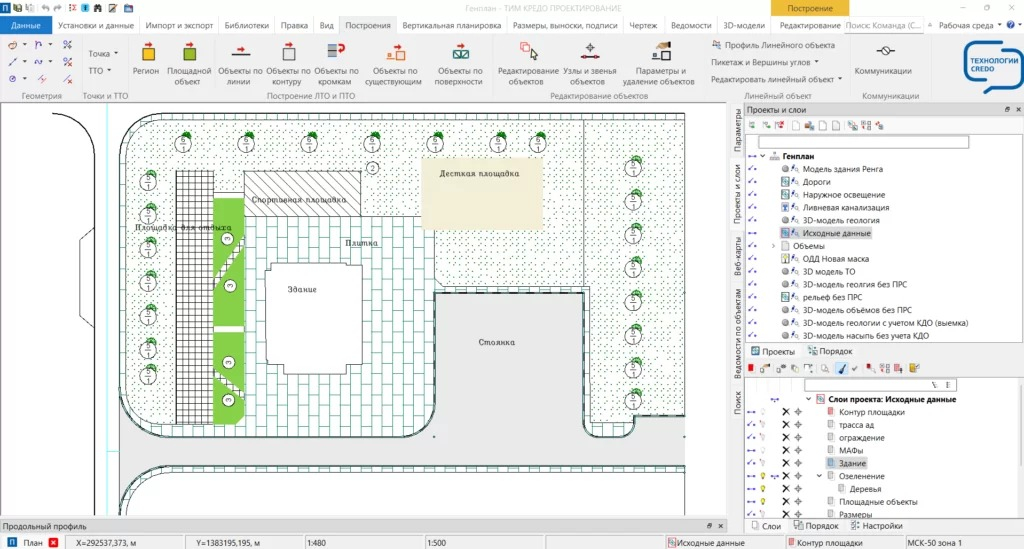

Способ 3. ТИМ КРЕДО ПРОЕКТИРОВАНИЕ: комплексная модель территории

ТИМ КРЕДО ПРОЕКТИРОВАНИЕ применяется, когда генплан связан с инженерными изысканиями, дорогами, наружными сетями, вертикальной планировкой, земляными массами и информационной моделью объекта. Система принимает разные типы исходных данных, формирует модель ситуации и рельефа, поддерживает горизонтальную и вертикальную планировку, инженерные сети и выпуск комплексных чертежей. Для частного домовладения этот подход оправдан в сложных проектах, где участок рассматривается как инженерный объект, а не только как благоустроенный двор.

Рабочий сценарий в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ

Сценарий начинается с единой информационной модели местности. В проект загружают топографические и иные исходные данные, после чего создают ситуацию и поверхность. Горизонтальная планировка задает здания, проезды, площадки и элементы благоустройства. Вертикальная планировка формирует проектные поверхности, уклоны и сопряжения. Затем подключаются наружные сети, земляные массы и выпуск чертежей. Такой порядок особенно важен на объектах, где каждое изменение положения здания влияет сразу на рельеф, дорогу и коммуникации.

1. Соберите исходные данные и приведите их к единой системе координат. До начала проектирования выполните проверку полноты и актуальности.
2. Создайте цифровую модель местности: ситуацию, существующий рельеф и необходимые данные инженерных изысканий.
3. Выполните горизонтальную планировку, расположив здания, проезды, площадки и другие площадные объекты с точными привязками.
4. Разработайте проектный рельеф и проверьте сопряжения с существующей поверхностью, направления стоков и характерные сечения.
5. Проложите наружные инженерные сети и проверьте их пересечения с проектными объектами и между собой.
6. Рассчитайте объемы земляных работ и сравните варианты планировочного решения по балансу, технологичности и влиянию на благоустройство.
7. Сформируйте набор выходных чертежей и ведомостей. Рабочая выдача должна быть согласована по составу с задачей проекта и требованиями заказчика.

Сильная сторона такого подхода — связность. Генплан перестает быть отдельным листом, который обновляют вручную после каждого изменения. Объекты, поверхности, сети и ведомости ведутся как части одной модели. Это особенно важно в коллективной работе: архитектор, генпланист и инженеры получают общую геометрию и быстрее замечают коллизии. Для частного проекта даже при использовании более простой программы полезно перенять тот же принцип — единая подоснова, раздельные слои и единый журнал изменений.

Плюсы

1. Комплексная работа с моделью местности, горизонтальной и вертикальной планировкой.
2. Поддержка разных типов инженерных исходных данных и обменных форматов.
3. Инструменты проектирования наружных сетей, дорог и площадок в едином процессе.
4. Расчет земляных масс, визуальный контроль поверхностей и выпуск рабочих материалов.
5. Подходит для коллективной инженерной работы и информационного моделирования.

Минусы

1. Для бытового эскиза участка функциональность существенно шире необходимого.
2. Требуется подготовка в области инженерных изысканий, геометрии генплана и вертикальной планировки.
3. Настройка корректной информационной модели требует дисциплины исходных данных и структуры проекта.
4. Презентационная визуализация сада не является основной задачей системы; для клиентской подачи часто готовят отдельные графические материалы.

Кому подойдёт

Проектным организациям и инженерным командам, где генплан связан с дорогами, рельефом, наружными сетями, цифровой моделью местности и выпуском согласованного комплекта документации.

Как выбрать способ работы под реальную задачу

Выбор инструмента определяется не статусом программы, а точностью и составом результата. Для владельца ровного участка, которому нужно проверить размещение дома, парковки, дорожек, зон отдыха и озеленения, достаточно визуального планировщика с точными размерами. Для сложного рельефа и значительных земляных работ нужен инженерный модуль вертикальной планировки. Для комплексного объекта с внешними сетями, дорогами и несколькими участниками проекта нужна связанная информационная модель. Ошибка — использовать тяжелую систему ради статичной картинки или, наоборот, пытаться заменить инженерную модель декоративным эскизом.

1. Эскизная задача: сравнить варианты компоновки, показать заказчику, проверить бытовые маршруты — Ландшафтный Дизайн 3D.
2. Инженерная задача: рельеф, уклоны, проектные поверхности, земляные массы, разбивочные материалы — nanoCAD GeoniCS.
3. Комплексная задача: модель территории, дороги, сети, рельеф, земляные массы, обмен данными между дисциплинами — ТИМ КРЕДО ПРОЕКТИРОВАНИЕ.
4. Сложная правовая или градостроительная ситуация: сначала уточнить исходные документы и ограничения, затем выбирать программный сценарий. Программа не исправляет неверную исходную базу.

Универсальный алгоритм генплана независимо от программы

Ниже — последовательность, которая сохраняется в простом домашнем проекте и в профессиональной инженерной модели. Отличается глубина проработки, но не логика: существующее состояние, ограничения, варианты, горизонтальная планировка, рельеф, сети, благоустройство, проверка и выпуск. Если этапы перемешать, проект начинает зависеть от случайных решений: дорожка диктует положение дома, декоративный пруд перекрывает дренаж, а кабель оказывается под будущим деревом.

1. Зафиксируйте существующее состояние

Создайте слой Исходное состояние и не редактируйте его как проект. В него входят границы, существующие здания, дороги, крупные деревья, коммуникации, рельеф, водные объекты и соседняя ситуация. Сохраните дату исходных данных. Если позже появляется новая съемка или меняется граница, становится понятно, какие решения устарели. Для проекта с подрядчиками полезно хранить исходный PDF или DWG рядом с моделью и фиксировать его номер ревизии.

2. Нанесите ограничения и зоны обслуживания

Создайте слой Ограничения и нанесите все зоны, где строительство, посадка или свободное размещение нежелательны либо запрещены. Отдельно покажите эксплуатационные коридоры: подъезд к колодцам, очистным сооружениям, фасадам, электрощитам, воротам. Этот слой часто важнее декоративного зонирования, потому что объясняет, почему объект стоит именно здесь. Любое изменение ограничений запускает повторную проверку затронутых объектов.

3. Разработайте минимум два варианта компоновки

Один вариант создает психологическую привязку к первому решению. Два или три заставляют сравнивать. Варианты должны отличаться принципиально: дом ближе к въезду или глубже участка, двор перед домом или за домом, хозяйственная зона компактная или линейная. Сравнивайте по одинаковой матрице: длина инженерных трасс, площадь твердого покрытия, количество пересечений потоков, приватность, удобство обслуживания, объем земляных работ, сохранение деревьев и возможность поэтапной реализации.

4. Утвердите горизонтальную планировку

После выбора принципиальной схемы зафиксируйте координаты и габариты крупных объектов. Проверьте подъезд, пожарную и эксплуатационную доступность в объеме, требуемом для объекта, пешеходные связи, повороты транспорта, двери, ворота, ступени, террасы. В профессиональном чертеже это превращается в разбивочный план. В частном проекте достаточно ясных размеров и привязок, которые позволяют перенести решение на местность без измерения от случайных декоративных элементов.

5. Решите вертикальную планировку и воду

Горизонтальная компоновка без высот неполна. Назначьте проектные отметки входов, площадок и проездов, проверьте существующие уклоны и направление поверхностного стока. Участок должен отводить воду от зданий и не создавать искусственных проблем соседним территориям. На сложном рельефе формируют проектную поверхность, линии перелома, откосы, подпорные стенки и водоотводные элементы. На простом — хотя бы схему направлений стока и контрольные высоты.

6. Координируйте инженерные сети

Сети не рисуют в самом конце. Их трассы влияют на размещение растений, дорожек, площадок и хозяйственных объектов. Создайте сводный слой коммуникаций и отметьте каждую систему отдельным цветом только внутри рабочей модели; на печатной версии используйте устойчивые условные обозначения и подписи, чтобы чертеж оставался понятным без цвета. Проверьте пересечения, доступ к колодцам, вводы в дом, возможные места ремонта и очередность монтажа.

7. Сформируйте благоустройство и озеленение

После инженерной стабилизации определяются покрытия, бордюры, лестницы, подпорные элементы, газоны, деревья, кустарники, цветники, малые архитектурные формы и освещение. Для сложного объекта благоустройство разумно разделить на несколько планов: покрытия и дорожки, озеленение, малые формы, свет. Для частного участка слои можно объединить, но ведомость материалов и растений лучше вести отдельно — так изменение одного объекта не требует пересчитывать весь лист вручную.

8. Проведите междисциплинарную проверку

Финальная схема проверяется не только на геометрические пересечения. Анализируется эксплуатация: можно ли отремонтировать сеть, заменить оборудование, вынести мусор, убрать снег, пройти вокруг дома, открыть ворота, подвести технику, ухаживать за растениями. Отдельно проверяется стадийность: временные маршруты строительства не должны уничтожать уже выполненное благоустройство. Каждый найденный конфликт фиксируйте как отдельную задачу с ответственным и сроком, а не как устное замечание.

Что должно быть на итоговом генплане

Для частной планировки достаточно набора, который позволяет однозначно понять геометрию, высотную логику и состав объектов. Для профессиональной рабочей документации состав шире и определяется проектной задачей. ГОСТ 21.508-2020 предлагает полезную структуру: разбивочный план, план организации рельефа, план земляных масс, сводный план сетей инженерно-технического обеспечения и план благоустройства. Необязательно переносить этот комплект буквально в домашний эскиз, но разделение информации снижает перегрузку и облегчает проверку.

1. Граница участка, размеры и система привязки.
2. Существующие, сохраняемые, демонтируемые и проектируемые здания и сооружения с различимым обозначением состояния.
3. Въезды, проезды, парковки, дорожки, площадки, ступени и основные маршруты.
4. Контрольные размеры и привязки капитальных объектов.
5. Направление севера и понятный масштаб.
6. Основные высотные отметки, направления уклонов и элементы водоотвода, когда рельеф влияет на решение.
7. Сводная схема инженерных коммуникаций с точками подключения и обслуживаемыми сооружениями.
8. Крупные элементы благоустройства, озеленения и освещения.
9. Экспликация или ведомость объектов, если на плане много элементов и номера читаются лучше длинных подписей.
10. Дата и ревизия проекта, чтобы участники не строили по старому варианту.

В профессиональном комплекте масштаб выбирают с учетом насыщенности чертежа. ГОСТ 21.508-2020 рекомендует для разбивочного плана, плана организации рельефа, земляных масс, сводного плана сетей и благоустройства основные масштабы 1:500 и 1:1000, а для фрагментов — 1:200. Для частного рабочего листа важнее не формально повторить число, а обеспечить читаемость размеров и возможность проверить привязки. Печатный тест на реальном листе обязателен: на мониторе мелкие подписи выглядят приемлемо, а на бумаге превращаются в шум.

Как работать с отступами и ограничениями без устаревших правил

Самая опасная привычка — взять несколько популярных расстояний из чужого проекта и считать вопрос закрытым. Параметры участка зависят от территориальной зоны, вида разрешенного использования, местных правил, ограничений использования земли и характеристик объекта. В уведомлении о планируемом строительстве индивидуального жилого или садового дома указываются параметры здания, включая отступы от границ. Проверка проводится по действующим требованиям на дату подачи. Поэтому в генплане храните не только размер, но и его основание.

1. Сначала получите актуальные градостроительные сведения по своему участку и изучите правила землепользования и застройки.
2. Нанесите границы зон допустимого размещения на отдельный слой, а не держите ограничения в памяти.
3. Для инженерных и охранных зон подпишите тип ограничения и объект, от которого оно отсчитывается.
4. Не используйте чужие красные линии и соседние границы по фотографии экрана. Подоснова должна иметь понятное происхождение и масштаб.
5. После изменения габарита дома, террасы или хозяйственного строения повторно измерьте все связанные отступы.
6. Перед выдачей подрядчику проверьте дату исходных документов и убедитесь, что в проекте не осталось ранней схемы ограничений.

ГПЗУ полезен именно как свод градостроительной информации для проектирования. Он не заменяет топографию и не показывает будущую композицию двора. Рабочий генплан, наоборот, показывает проектное решение, но сам не создает право строить в месте, которое противоречит ограничениям. Эти документы работают вместе: ограничения формируют допустимое поле, а проект выбирает внутри него рациональную планировку.

Функциональное зонирование: проектируем сценарии, а не цветные пятна

Зонирование работает только тогда, когда каждая зона отвечает на конкретный сценарий. Парковка — это не прямоугольник перед домом, а въезд, открывание дверей, багажник, проход к дому и место для снега. Терраса — связь с кухней, вечернее солнце, ветер, дым от мангала, вид и приватность. Огород — солнечное место, полив, хранение инвентаря и доставка грунта. Хозяйственная зона — шум, мусор, сервисный подъезд, доступ к сетям. Если рассматривать функции так, план начинает объяснять решения.

Въездная зона

Проверьте траекторию машины от улицы до места стоянки, положение ворот и калитки, видимость при выезде, возможность разойтись автомобилю и пешеходу. Не ставьте шкафы, опоры, крупные растения и декоративные конструкции там, где они ухудшают обзор. Отдельно предусмотрите место временной остановки доставки. При зимней эксплуатации покажите, куда складывают снег, чтобы он не перекрывал калитку, дренаж и обзор.

Жилой двор и терраса

Жилой двор лучше строить вокруг повседневного маршрута дом — терраса — сад, а не вокруг центральной композиции на плане. Связь кухни с открытой зоной сокращает лишние перемещения. Терраса не должна перекрывать обслуживание фасада и отвод воды. Высота настила, ступени и перепад с газоном рассматриваются вместе с рельефом. В 3D проверьте приватность: красивый план сверху иногда оказывается открытым с соседней дороги или второго этажа соседнего дома.

Хозяйственная зона

Хозблок, место контейнеров, компост, дрова, техника и сервисные сооружения группируют по логике обслуживания, но не прячут так далеко, что ежедневная эксплуатация становится неудобной. Подвоз тяжелых материалов не должен проходить через парадный газон. К инженерным сооружениям сохраняют доступ техники и персонала. Если хозяйственная зона строится позже дома, временный путь к ней закладывают заранее, чтобы не демонтировать готовую дорожку.

Детская и спортивная зона

Главный критерий — безопасность маршрута и визуальный контроль. Путь ребенка не пересекается с автомобильным маневрированием. Рядом не размещают открытые технические колодцы, острые перепады и зоны обслуживания оборудования. При подборе места учитывают тень в жаркое время, но не создают постоянное глубокое затенение. Габарит площадки оценивают по реальным зонам движения вокруг оборудования, а не только по размеру моделей.

Сад, огород и теплица

Сельскохозяйственная часть зависит от солнца, воды и логистики. На генплане покажите проходы, точку полива, место компоста и путь для доставки грунта. Теплица требует доступа с обеих сторон, обслуживания покрытия и отвода воды с кровли. Плодовые деревья размещают с учетом взрослой кроны и затенения. Не планируйте крупные посадки над коммуникациями, которые придется ремонтировать траншеей.

Рельеф и водоотвод: самая недооцененная часть частного генплана

Рельеф определяет стоимость и надежность участка сильнее, чем стиль мощения. Проектная поверхность связывает отметку дома, въезд, дорожки, площадки, подпорные стенки и приемники воды. Плоская схема без высот скрывает основные риски: ступень у ворот, обратный уклон к фундаменту, глубокую выемку у террасы, чрезмерную насыпь у границы, воду в центре парковки. Даже при небольшом перепаде нужно понимать общий водораздел и конечные точки стока.

Сначала существующий рельеф

Не выравнивайте цифровую модель под желаемую картинку до анализа исходного состояния. Отметьте высокие и низкие точки, естественные ложбины, направления стока, канавы, подпорные стены и проблемные места после дождя. Сравните рельеф с соседними участками и дорогой. Вода не прекращает движение на кадастровой границе, поэтому проект должен учитывать входящие и исходящие потоки в пределах правомерных решений.

Затем проектные отметки

Фиксируются отметки, которые диктуют архитектура и эксплуатация: входы, пороги, гаражные ворота, парковка, терраса, верх подпорных стенок, точки подключения к дороге. Между ними строится проектная поверхность. Если отметки не складываются в непрерывный водоотвод, меняют компоновку или высоты, а не маскируют проблему локальной ливневой решеткой. Инженерная система должна иметь понятный путь воды и обслуживаемые элементы.

Баланс земляных работ

Нулевая сумма выемки и насыпи не является самоцелью. Важны качество и пригодность грунта, возможность временного складирования, транспортные пути, уплотнение, снятие плодородного слоя и очередность работ. Тем не менее сравнение вариантов по объемам земляных масс полезно: оно показывает, насколько выбранная компоновка конфликтует с природным рельефом. Иногда перенос площадки на несколько метров снижает объем подпорных конструкций и делает проект проще.

Контрольные сечения

Для сложного рельефа сделайте несколько поперечных сечений через дом, парковку и наиболее крутые участки. План сверху не показывает реальную высоту откоса и отношения уровней. Сечение отвечает на простые вопросы: не окажется ли терраса на стене высотой в человеческий рост, не перекроет ли насыпь окно цоколя, где проходит водоотвод, удобно ли подняться от парковки к входу. В профессиональных системах сечения получают из модели поверхности; в упрощенном проекте их можно выполнить отдельной схемой.

Инженерные сети: сводный слой должен появиться до благоустройства

Сводный план сетей — одно из самых полезных заимствований из профессионального генплана. Он показывает все трассы вместе и выявляет пересечения до выхода на стройку. Для частного дома достаточно условно показать электрику, воду, канализацию, дренаж, газ, связь, наружное освещение и полив — только те системы, которые реально есть в проекте. Каждый профильный инженер затем уточняет отметки, диаметры, кабели, защиту и узлы, но общая геометрия согласуется на одном плане.

1. Не прокладывайте трассу через место будущего фундамента, подпорной стены, бассейна или крупного дерева.
2. Сохраняйте эксплуатационный доступ к колодцам, запорной арматуре, септику, насосному оборудованию и щитам.
3. Проверяйте не только пересечения линий, но и разные высотные уровни. Две трассы на плане пересекаются допустимо только после инженерной проверки по профилю.
4. Учитывайте очередность монтажа: подземные сети прокладывают до финишного мощения и ценных посадок.
5. Отмечайте резервные каналы там, где ожидается развитие участка: гостевой дом, мастерская, зарядная станция, дополнительный полив или освещение.
6. После каждого переноса здания автоматически возвращайтесь к точкам ввода коммуникаций. Старые трассы часто остаются на плане незамеченными.

Благоустройство и озеленение: переводим генплан в реализуемый проект

Благоустройство начинается после согласования геометрии и инженерии, но его нужно учитывать при оценке вариантов. Большая площадь мощения повышает объем земляных работ и водоотведения; густая посадка усложняет обслуживание сетей; подпорная стенка меняет маршруты; декоративный водоем влияет на безопасность и рельеф. Поэтому финальный генплан не украшает инженерную схему, а связывает эксплуатацию, конструктив и визуальную композицию.

Покрытия и бордюры

Разделите автомобильные и пешеходные покрытия, отметьте направление уклонов и примыкания. Бордюр в плане — это не только декоративная линия: он способен изменить движение поверхностной воды. На участках с перепадом проверьте ступени, пандусы и места сопряжения материалов. Ведомость покрытий ведите по типам, чтобы при замене материала пересчитывался конкретный участок, а не весь проект.

Озеленение

В генплане достаточно показать структуру: сохраняемые деревья, новые крупные деревья, массивы кустарников, живые изгороди, цветники и газон. Детальный ассортимент переносится в посадочный план или ведомость. Такое разделение делает генплан читабельным. На ранней стадии не выбирайте десятки сортов растений: сначала проверьте свет, взрослый размер, совместимость с сетями и пространственную задачу каждой посадки.

Малые архитектурные формы и мебель

Беседки, навесы, перголы, скамьи, костровые зоны и детское оборудование добавляются после проверки маршрутов. Для каждого объекта оставьте рабочую зону вокруг: место для подхода, открывания, обслуживания, мебели. 3D-модель особенно полезна здесь — она показывает, что формально помещающийся объект визуально и функционально перегружает небольшой двор.

Как оформить чертеж, чтобы им пользовались на стройке

Хороший генплан читается без автора рядом. Линии, подписи и номера должны объяснять, что существует, что проектируется и что удаляется. Не используйте десятки почти одинаковых оттенков. Состояния объектов лучше различать типом линии и условными обозначениями. Подписи размещают так, чтобы они не пересекали размеры. Для печати подготовьте отдельный лист, а не печатайте рабочий экран программы со всеми панелями.

1. Название листа и ревизия. Добавляйте дату изменения и краткое описание, например Перенос парковки и корректировка дорожек.
2. Север, масштаб и базовые привязки. Без них чертеж превращается в иллюстрацию.
3. Экспликация объектов. Нумерация разгружает план и помогает обсуждать конкретные элементы.
4. Различие существующего и проектируемого. Подрядчик не должен угадывать, какое дерево сохраняется, а какое показано как будущая посадка.
5. Контрольные размеры. На план наносят те размеры, которые нужны для разбивки и проверки, а не все возможные расстояния.
6. Легенда сетей и покрытий. Условные обозначения должны быть одинаковыми на всех листах комплекта.
7. Примечания по ограничениям. Не перегружайте лист правовыми текстами; укажите короткое основание и храните полный документ в проектной папке.

В профессиональной культуре оформления полезны слои, единый шрифт, последовательная толщина линий и ограниченное количество способов выделения. Цель не в декоративной строгости, а в снижении когнитивной нагрузки. Читатель сначала видит здания и границы, затем дороги и площадки, затем сети и мелкие элементы. Если все линии одинаково толстые и яркие, чертеж теряет иерархию.

Проверка результата: контрольная матрица вместо субъективного «нравится»

Перед утверждением генплана проведите формальную проверку. Для каждого критерия ставьте статус Пройдено, Требует решения или Не относится. Так проект превращается в управляемую систему. В коммерческой работе такая матрица особенно полезна: заказчик видит не только красивую презентацию, но и перечень проверенных ограничений и нерешенных вопросов. Это снижает риск, что визуально убедительный вариант будет принят как окончательный до инженерной координации.

1. Геометрия: границы, масштаб, габариты и привязки крупных объектов сверены с исходными данными.
2. Градостроительные ограничения: нанесены актуальные зоны допустимого размещения и иные ограничения, влияющие на проект.
3. Транспорт: въезд, парковка, разворот, доставка и сервисный доступ не конфликтуют с пешеходами и объектами.
4. Пешеходы: основные маршруты короткие, непрерывные, без необоснованных препятствий и опасных пересечений.
5. Рельеф: задано направление стока, проверены понижения, примыкания к дому, дороге и площадкам.
6. Сети: все проектируемые системы сведены на одном слое и проверены на коллизии и обслуживание.
7. Озеленение: крупные растения не перекрывают обзор, проходы, сети и обслуживание сооружений.
8. Очередность: промежуточные этапы строительства сохраняют необходимые подъезды и не требуют демонтажа готовых элементов.
9. Документация: печатный лист читается, содержит ревизию, легенду, основные размеры и экспликацию.
10. Коммуникация: презентационная версия не скрывает ограничения и не подменяет инженерный чертеж.

Метрики, которые помогают сравнивать варианты

Даже небольшую частную планировку можно сравнивать количественно. Не нужно превращать проект в сложную оптимизационную модель. Достаточно нескольких показателей, чувствительных к реальным затратам и удобству: длина подъезда, суммарная длина основных пешеходных маршрутов, ориентировочная площадь твердого покрытия, длина магистральных инженерных трасс, число пересечений автомобильных и пешеходных потоков, количество сохраняемых крупных деревьев, число подпорных элементов и проблемных точек водоотвода. Эти показатели не дают автоматического победителя, но делают обсуждение предметным.

Для бизнес-заказчика добавьте метрики изменений: сколько замечаний осталось после координации, сколько коллизий было закрыто до стройки, сколько раз менялся план после утверждения архитектуры. Внутри проектной команды полезно отслеживать не только срок выпуска чертежа, но и качество исходных данных. Большое число поздних изменений часто связано не с медленной работой проектировщика, а с тем, что ограничения, сети или топография появились после утверждения компоновки.

Как превратить генплан в материал для презентации, сайта и коммуникаций

Для аудитории Sostav.ru важен отдельный слой задачи: технический генплан часто становится основой визуальных материалов девелоперского проекта, коттеджного поселка, загородного комплекса, общественного пространства или благоустройства офиса. Инженерный лист нельзя просто уменьшить и вставить в презентацию — он перегружен. Нужна редакционная версия, которая сохраняет геометрию, но показывает только то, что важно конкретной аудитории.

1. Для инвестора — логика размещения, транспорт, этапность, площади функциональных зон и точки развития.
2. Для покупателя — дом, парковка, пешеходные связи, рекреация, озеленение и понятная ориентация территории.
3. Для подрядчика — размеры, привязки, отметки, сети, покрытия, спецификация и ревизия.
4. Для соцсетей и сайта — упрощенная схема без мелких инженерных подписей, но с честным сохранением границ и реальной компоновки.
5. Для согласования внутри команды — чертеж с коллизиями, статусами и пометками, а не маркетинговая картинка.

Перед публикацией презентационной схемы уберите служебные данные, которые не нужны аудитории, но не искажайте план. Не сдвигайте парковку ради красивого кадра, не расширяйте зеленую зону поверх проезда и не скрывайте соседние объекты, если они принципиально влияют на восприятие. Визуализация должна объяснять принятое решение, а не создавать другую территорию. Для дополнительных визуальных сценариев Xeon Live собрал онлайн-инструменты для планировки участка, но финальная коммуникация все равно должна опираться на измеренный план.

Типичные ошибки при разработке генплана участка

Ошибка 1. Начинать с красивой 3D-картинки

Трехмерная сцена быстро создает ощущение готового проекта. Из-за этого команда начинает обсуждать материалы фасада беседки, когда не проверены границы, отступы и вода. Исправление простое: разрешите детальную 3D-визуализацию только после утверждения крупной планировки и инженерного слоя. На раннем этапе используйте простые модели и условные покрытия.

Ошибка 2. Работать без единого масштаба

Планы из разных источников часто имеют разный масштаб и неизвестную актуальность. Наложение такой графики создает ложную точность. Перед проектированием каждый растровый материал калибруют по известному размеру, а CAD-данные проверяют по координатам и единицам. Если источники противоречат друг другу, фиксируют расхождение и выбирают более надежную основу, а не усредняют размеры.

Ошибка 3. Путать существующее и проектируемое

Когда новый забор, старое дерево и демонтируемый сарай показаны одинаково, на стройке возникают неверные действия. Используйте слои состояния и экспликацию. В файле проекта отдельные группы должны называться однозначно: Existing, Demolition, Proposed или их русские эквиваленты. На печати состояние читается без цвета.

Ошибка 4. Игнорировать сервисный доступ

Участок проектируют не только для повседневной жизни, но и для ремонта. Септик нужно обслуживать, кровлю и фасад — ремонтировать, колодцы — открывать, деревья — обрезать, снег — убирать. Если красивый цветник перекрывает люк, а пергола не дает пронести оборудование, генплан не выдержал эксплуатационную проверку. Добавьте временные рабочие зоны вокруг обслуживаемых объектов и не занимайте их капитальными элементами.

Ошибка 5. Решать водоотвод после мощения

Мощение меняет направление и объем поверхностного стока. Бордюры создают препятствия, а большие площадки концентрируют воду. Водоотвод проектируется вместе с отметками, а не после выбора плитки. Для каждого твердого покрытия определите направление уклона, прием воды и конечную точку. Если решение не объясняется на плане и в сечении, оно не готово.

Ошибка 6. Ставить растения поверх будущих работ

Крупномер рядом с траншеей будущей сети или зоной расширения дома почти гарантирует переделку. В генплане отражают очередность и резервные зоны. Ценные посадки размещают там, где не планируется тяжелая техника и вскрытие грунта. Для будущих объектов сохраняют свободный коридор или временное озеленение, которое легко перенести.

Ошибка 7. Делать один лист для всех

Инженеру нужен рельеф и сети, подрядчику — размеры и материалы, заказчику — понятная композиция, маркетингу — чистая схема для презентации. Один перегруженный лист плохо решает каждую задачу. Подготовьте несколько представлений из одной модели. Геометрия остается общей, а набор видимых слоев меняется в зависимости от аудитории.

Ошибка 8. Не вести ревизии

Файл final-final-2 не является системой изменений. Каждая существенная корректировка получает номер ревизии и короткое описание. Старые PDF сохраняются в архиве проекта, а на актуальном листе ясно указана дата. В командной работе дополнительно фиксируют, кто согласовал изменение. Это защищает от ситуации, когда строители получают раннюю схему парковки, а ландшафтная команда уже работает по новой.

Контрольный чек-лист перед передачей генплана в работу

1. Контур участка совпадает с актуальной исходной базой, масштаб и ориентация проверены.
2. ГПЗУ, местные правила и ограничения изучены, зоны допустимого размещения нанесены на рабочий слой.
3. Дом и другие капитальные объекты имеют реальные габариты и контрольные привязки.
4. Въезд и парковка проверены по маневрированию, пешеходные маршруты не конфликтуют с транспортом.
5. Существующая и проектная высотная логика понятна; нет необъясненных понижений у зданий и на проходах.
6. Все инженерные сети сведены на одной схеме, точки обслуживания доступны.
7. Крупные деревья и элементы благоустройства не перекрывают сети, обзор и сервисные зоны.
8. План работает по этапам строительства и не требует разрушать готовое благоустройство для поздних работ.
9. Печатная версия читается без панели программы, содержит легенду, ревизию и необходимые размеры.
10. Презентационная версия отделена от инженерной, но сохраняет точную геометрию и не искажает реальные решения.

Частые вопросы о генплане участка

Итог: хороший генплан проверяется не красотой, а связностью решений

Разработка генплана участка начинается с исходных данных и ограничений, а заканчивается координацией рельефа, сетей, благоустройства и эксплуатации. Для самостоятельной эскизной работы удобен Ландшафтный Дизайн 3D: он быстро переводит размеры и пожелания в измеряемую 2D/3D-модель. Для инженерной вертикальной планировки и рабочих материалов подходит nanoCAD GeoniCS. Для комплексной информационной модели территории, дорог и сетей применяется ТИМ КРЕДО ПРОЕКТИРОВАНИЕ. Во всех трех сценариях качество определяет один принцип: каждое решение должно быть связано с исходной базой и проверяться после изменений.

Не стремитесь сделать финальный вид за один проход. Устойчивый процесс состоит из коротких циклов: версия компоновки, проверка, замечания, корректировка, новая ревизия. После архитектуры возвращайтесь к отступам и сетям; после рельефа — к дорожкам и водоотводу; после озеленения — к обслуживанию коммуникаций и видам. Именно такие циклы превращают генплан из красивого рисунка в рабочий инструмент, на который можно опираться при строительстве, благоустройстве и деловой коммуникации.
