Как сделать обмерный план: пошаговая инструкция для квартиры и дома

Обмерный план — это точная схема фактического состояния квартиры, дома или отдельного помещения до начала проектных решений. На ней фиксируют реальные длины стен, положение и размеры проёмов, высоты, выступы, ниши, колонны и инженерные точки. Такой чертёж нужен не ради красивой документации: он задаёт геометрию, от которой затем зависят планировка, мебель, отделка, электрика и другие решения. В этой инструкции разберём, как снять размеры на объекте, проверить их и перенести в цифровой план без потери важной информации.

Что такое обмерный план и чем он отличается от исходной схемы квартиры

В бытовом ремонте под обмерным планом обычно понимают чертёж существующего состояния объекта, построенный по натурным измерениям. Он показывает то, что есть в помещении сейчас, а не то, что предполагалось проектом дома или указано в рекламной планировке. Подробный разбор назначения такой документации есть в инструкции Xeon Live по обмерному плану квартиры и дома. Для практической работы принцип прост: сначала фиксируется реальная геометрия, и только после проверки начинается проектирование будущего интерьера.

План БТИ, схема от застройщика или старый чертёж полезны как ориентир: по ним проще понять конфигурацию и заранее подготовить кроки. Но их нельзя автоматически считать заменой натурному обмеру. Для ремонта важны фактические размеры после штукатурки, существующие проёмы, реальная толщина доступных для измерения перегородок, высота подоконников, положение стояков, вентиляционных отверстий, радиаторов и других элементов. Даже аккуратная исходная схема не содержит всех этих данных в объёме, который нужен для мебельной расстановки и рабочих чертежей.

Обмерный план также не равен плану перепланировки. Первый описывает исходное состояние. Второй показывает проектные изменения: что демонтируется, где появляются новые перегородки, какие проёмы меняются. Смешивать эти два слоя опасно — при передаче документа исполнителям становится непонятно, какая линия относится к факту, а какая к будущему решению. Поэтому сначала лучше собрать чистую базовую модель помещения, а уже затем создавать её копии для планировочных вариантов.

Что обязательно зафиксировать на обмерном плане

Полнота обмеров важнее декоративного оформления. Хороший чертёж позволяет человеку, который не был на объекте, восстановить основную геометрию помещения и понять, где находятся конструктивные и инженерные элементы. При этом не нужно превращать один лист в нечитаемую паутину размеров. Сложные высотные данные, развёртки стен и инженерные привязки можно вынести в отдельные схемы, сохранив на основном плане только то, что необходимо для понимания контура.

1. общий контур каждой комнаты и взаимное положение помещений;
2. длины всех стен и простенков, в том числе коротких участков между проёмами;
3. ширина дверных и оконных проёмов, их положение относительно углов и соседних стен;
4. толщина доступных для измерения стен и перегородок либо пометка, что толщина не определялась;
5. высота помещения и локальные перепады, если они есть;
6. высота подоконников, габариты окон, положение откосов и радиаторов;
7. ниши, колонны, пилоны, короба, выступы, балки и иные элементы, влияющие на полезное пространство;
8. стояки, выводы воды и канализации, вентиляционные отверстия, газовые трубы и другие стационарные коммуникации;
9. существующие розетки, выключатели, слаботочные точки и электрощит — когда план будет использоваться для проекта электрики;
10. контрольные диагонали и дополнительные размеры, по которым можно проверить непрямоугольную геометрию.

Инструменты для замеров: что взять на объект

Для обычной квартиры не требуется геодезический комплект. Основную работу закрывают рулетка, лазерный дальномер, карандаш, бумага и телефон с камерой. Лазер удобен на длинных чистых участках и быстро даёт расстояние между поверхностями. Рулетка нужна для коротких простенков, толщин, глубин ниш, размеров откосов и мест, где лучу мешают мебель или сложная геометрия. Дублирование двумя способами полезно не ради ритуала: если показания заметно расходятся, это сигнал проверить точку начала измерения и поверхность, к которой прикладывается инструмент.

1. лазерный дальномер с исправным источником питания;
2. рулетка длиной, достаточной для самого большого помещения;
3. механический карандаш или обычный карандаш, ластик и несколько листов бумаги;
4. планшет с жёсткой основой или папка, на которой удобно писать стоя;
5. смартфон для фотофиксации и резервной записи заметок;
6. небольшой уровень или угольник для проверки локальных участков, когда это действительно требуется;
7. малярная лента для временных меток на сложных узлах, если отделка позволяет её использовать без повреждения поверхности.

Перед выходом полезно выбрать единую систему записи. Для квартиры удобнее фиксировать все линейные размеры в миллиметрах: так не приходится смешивать метры, сантиметры и округления. На бумаге размер 2784 сразу однозначен, а запись 2,78 м уже скрывает часть точности. В итоговом чертеже единицы можно отображать иначе, но исходный журнал лучше вести последовательно. Ещё одна полезная привычка — не писать цифру отдельно от размерной линии. Через час трудно вспомнить, к какому простенку относились 420 или 680.

Подготовка перед обмерами: как не потерять данные уже на старте

Сделайте кроки до первого измерения

Кроки — это рабочий эскиз объекта от руки. Он не обязан быть красивым и выдержанным в масштабе, но должен правильно передавать структуру помещений. Нарисуйте стены, проёмы, основные выступы и условно разделите длинные стороны на участки, которые будете измерять. Оставьте вокруг каждой комнаты свободные поля под размеры. Для большой квартиры лучше сделать отдельный лист на общий план и дополнительные листы на сложные зоны: кухню, санузел, лоджию, узел с несколькими нишами.

Смысл кроков в том, что размер записывается прямо рядом с тем отрезком, к которому относится. Такой подход использовался в классической методике архитектурных обмеров задолго до цифровых приложений и остаётся практичным сегодня. Кроки одновременно служат журналом измерений и картой того, что ещё не снято. Если на схеме остался пустой простенок или непонятный угол, это видно до ухода с объекта.

Определите маршрут по квартире

Двигайтесь последовательно, например по часовой стрелке от входной двери. Внутри комнаты придерживайтесь одного направления и не перескакивайте между противоположными стенами. Для каждой стены сначала снимайте общий размер, затем разбивайте его на участки: от угла до проёма, сам проём, от проёма до следующего угла. После завершения комнаты проверяйте сумму составляющих. Если общий габарит и цепочка не сходятся, ошибку проще найти сразу, пока вы стоите у этой стены.

Сфотографируйте исходное состояние

Фотофиксация не заменяет размеры, но резко снижает риск потерять контекст. Сделайте общий кадр каждой стены, отдельные фотографии дверей, окон, радиаторов, стояков, вентиляции, щита, сложных коробов и любых мест, где на кроках много пересекающихся отметок. Снимайте так, чтобы было понятно, к какой комнате относится объект. Ещё лучше — после общей фотографии сделать крупный кадр узла и сразу записать на эскизе номер снимка. Тогда при переносе данных не придётся угадывать, какая труба относилась к какому углу.

Пошаговый алгоритм: как сделать обмеры квартиры или дома

Шаг 1. Зафиксируйте общий контур и главные габариты

Начните не с розеток и не с мебели, а с геометрии помещений. Снимите длину и ширину каждой комнаты, затем проверьте отдельные стены. Если помещение имеет ломаный контур, разбейте его на понятные отрезки. В длинном коридоре сначала зафиксируйте общую длину, потом привязки дверей и поворотов. В эркере или трапециевидной комнате измерьте каждую грань отдельно. Такая последовательность создаёт каркас, к которому дальше привязываются все детали.

Не пытайтесь насильно превращать старое помещение в идеальный прямоугольник. Две противоположные стены могут отличаться по длине, а угол — быть не равен 90 градусам. Если расхождение влияет на мебель, встроенные шкафы, кухню или раскладку отделки, его нужно сохранить в исходных данных. Задача обмера — описать реальность, а не исправить её на бумаге.

Шаг 2. Измерьте стены цепочками и сверяйте сумму

Для каждой стороны снимайте как общий размер, так и цепочку составляющих. Например, стена с окном может быть записана как левый простенок + оконный проём + правый простенок. Стена с двумя дверями — как последовательность простенков и проёмов. Общая длина даёт контроль, а цепочка позволяет точно расставить элементы. Если сумма отличается от общего габарита, не распределяйте расхождение на глаз. Повторите проблемный участок и проверьте, где находились точки отсчёта.

Особенно внимательно работайте со штукатуркой, плиткой и облицовочными панелями. Для интерьерного проекта обычно нужна фактическая поверхность, с которой будет взаимодействовать мебель и отделка. Для строительных решений может потребоваться отдельное понимание черновой геометрии. Если объект в процессе ремонта и слои ещё будут меняться, прямо помечайте состояние: черновая стена, чистовая плитка, демонтируемая обшивка. Это предотвращает ложную точность.

Шаг 3. Снимите диагонали и контрольные засечки

Диагонали помогают понять, насколько помещение близко к прямоугольнику. В простой комнате достаточно измерить расстояния между противоположными углами и сравнить геометрию при переносе. В сложной планировке полезны дополнительные засечки между характерными точками — углами проёмов, колоннами, поворотами стен. Такой принцип используется в архитектурных обмерах: положение точки надёжнее определяется не одним размером, а связью с несколькими известными точками.

Не обязательно превращать жилую квартиру в сеть из десятков диагоналей. Добавляйте контроль там, где геометрия неочевидна: длинные помещения, стены под углом, эркеры, старый фонд, помещения после нескольких перепланировок. Для встроенной мебели диагональ может быть важнее красивой 3D-картинки, потому что именно она показывает реальную косоугольность, из-за которой готовый корпус не встанет в нишу.

Шаг 4. Замерьте двери и проходы

У двери фиксируют не только ширину полотна. Для планировки важны ширина и высота самого проёма, положение проёма на стене, толщина стены в зоне откоса, направление открывания существующей двери и особенности наличников, если они сохраняются. Для входной двери полезно отдельно отметить порог и перепад уровня пола. Если дверь будет заменяться, всё равно снимайте существующий проём: именно он определяет ограничения для новой конструкции.

На кроках удобно привязывать дверь от ближайшего угла до края проёма. Когда таких привязок много, выберите один принцип и соблюдайте его во всей квартире: например, всегда мерить до левого края проёма по ходу движения. Смешивание привязок до центра, края полотна и края наличника — одна из самых частых причин, по которой цифровой план выглядит правдоподобно, но не совпадает с объектом.

Шаг 5. Замерьте окна, подоконники и откосы

Для окна нужны ширина и высота проёма, расстояния до соседних углов, высота подоконника от принятого уровня пола и, при необходимости, глубина откоса. Отдельно фиксируют радиатор: его ширину, высоту, выступ от стены и положение относительно окна. Эти данные важны для штор, мебели, столешниц, подоконных решений и отопления. В квартире с разными окнами не переносите размеры одного проёма на соседний по предположению — одинаковый фасад не гарантирует одинаковую внутреннюю отделку откосов.

Шаг 6. Снимите высоты и перепады

Минимальный набор — высота помещения и высоты значимых элементов. В типовой комнате этого достаточно для базовой модели. В старом фонде, мансарде, помещении с балками, ступенями или многоуровневым потолком нужно больше точек. Высоту потолка полезно проверить хотя бы в нескольких местах, если визуально заметен уклон или ремонт предполагает встроенную мебель до потолка. Для дверей и окон фиксируйте верхние отметки либо получайте их из высоты проёма и нижней привязки.

При ремонте отдельно отмечайте уровень, от которого считались вертикальные размеры. Черновая стяжка, готовый ламинат и плитка дают разные отметки. Если смешать их в одной схеме без пояснений, высота розеток, подоконников и мебели может оказаться сдвинута. В цифровом файле удобно завести примечание, а в бумажном журнале написать, что все высоты даны от существующего чистового пола или от чернового основания.

Шаг 7. Зафиксируйте ниши, колонны, короба и выступы

Любой элемент, который уменьшает или меняет полезный объём комнаты, нужно привязать к основным стенам. Для ниши фиксируют ширину, глубину и положение. Для колонны или пилона — размеры в плане и расстояния до двух ближайших ориентиров. Для короба — габариты и высоту, если он не идёт от пола до потолка. Сложный выступ лучше измерить несколькими отрезками и сфотографировать, чем пытаться описать одной цифрой.

В кухне и санузле короба часто скрывают инженерные коммуникации и могут иметь ступенчатую форму. Не округляйте их до условного прямоугольника, пока не решено, что именно будет закрываться новой отделкой. Для мебели каждый лишний сантиметр становится реальным ограничением, поэтому такие зоны лучше сохранять в исходной модели максимально честно.

Шаг 8. Нанесите инженерные точки

Стояки воды и канализации, выводы, вентиляционные отверстия, радиаторы, газовые коммуникации и другие стационарные элементы фиксируются после основной геометрии. Для каждого объекта нужна понятная привязка: расстояние до соседней стены, высота от пола, габариты выступающей части. Если точка объёмная, например канализационный стояк в коробе, измерьте не только ось, но и фактическую занимаемую зону. Для будущего проекта важно понимать, где действительно можно разместить мебель и оборудование.

Инженерные данные должны быть визуально отделены от размеров стен. На бумажных кроках используйте условные обозначения и подписи. В цифровой модели — отдельный слой, режим или копию плана. Так обмерный чертёж остаётся читаемым, а специалист по конкретной системе получает нужные привязки без лишнего шума.

Шаг 9. Снимите существующую электрику, когда она нужна проекту

Розетки и выключатели не всегда обязательны на базовом обмерном плане, но их стоит фиксировать, если часть электрики сохраняется или нужно оценить существующую инфраструктуру. Записывайте расстояние от ближайшего угла до оси или края группы и высоту от принятого уровня пола. Для нескольких механизмов в одной рамке укажите состав группы. Отдельно отметьте выводы под свет, интернет, телевидение, домофон и другие точки, которые влияют на проект.

Шаг 10. Проведите контроль перед уходом с объекта

Самая дорогая ошибка — обнаружить дома, что один размер невозможно восстановить. Перед сбором инструментов пройдите квартиру второй раз с кроками в руках. Проверьте, есть ли общий габарит каждой комнаты, цепочки по стенам, размеры всех проёмов, высоты, сложные узлы и фотографии. Затем выберите несколько контрольных сумм: общий размер стены должен сопоставляться с суммой простенков и проёмов; положение дверей в соседних помещениях не должно противоречить общей толщине стены; смежные комнаты должны логично собираться в единый контур.

Полезно оставить на кроках специальные метки сомнения. Если размер пришлось снимать под углом, через мебель или с неудобной точки, поставьте рядом вопросительный знак и перепроверьте его до ухода. Это лучше, чем позже считать все цифры равнонадёжными. В качественном обмере важна не только точность, но и понимание, каким данным можно доверять без оговорок.

Как перенести обмеры в электронный план

После натурной части есть два основных подхода: построить геометрию с нуля по записанным размерам либо загрузить фотографию или скан кроков как подложку, выставить масштаб по известному отрезку и обвести контуры. Подложка ускоряет работу, но не отменяет числовую проверку. Снимок листа может быть снят под углом, бумага — деформирована, а линия — проведена приблизительно. Поэтому окончательные длины стен задают по обмерам, а картинку используют как навигацию.

1. Дизайн Интерьера 3D — быстрый способ собрать обмерный план и сразу перейти к интерьеру

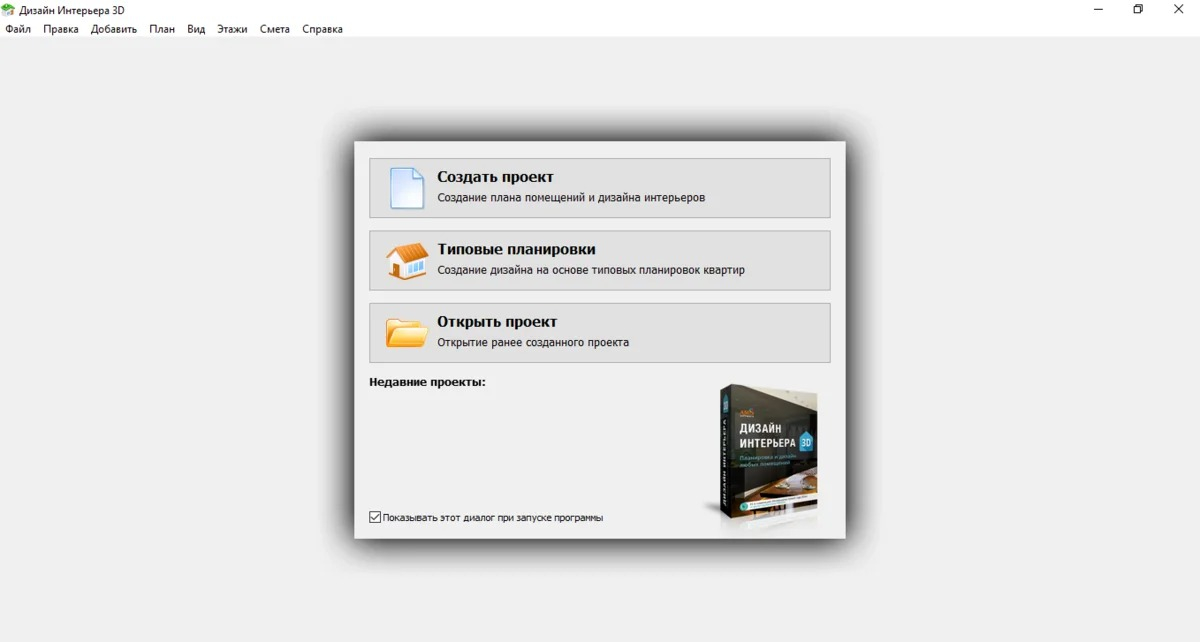

Первым разберём Дизайн Интерьера 3D. Он подходит для ситуации, когда обмерный план нужен как рабочая основа домашнего ремонта: после построения стен можно продолжить проект дверями, окнами, мебелью и другими элементами, не экспортируя геометрию в отдельную среду. В программе есть сценарий создания проекта с нуля и работа по загруженному плану, а размеры стен можно уточнять после построения.

Пошагово

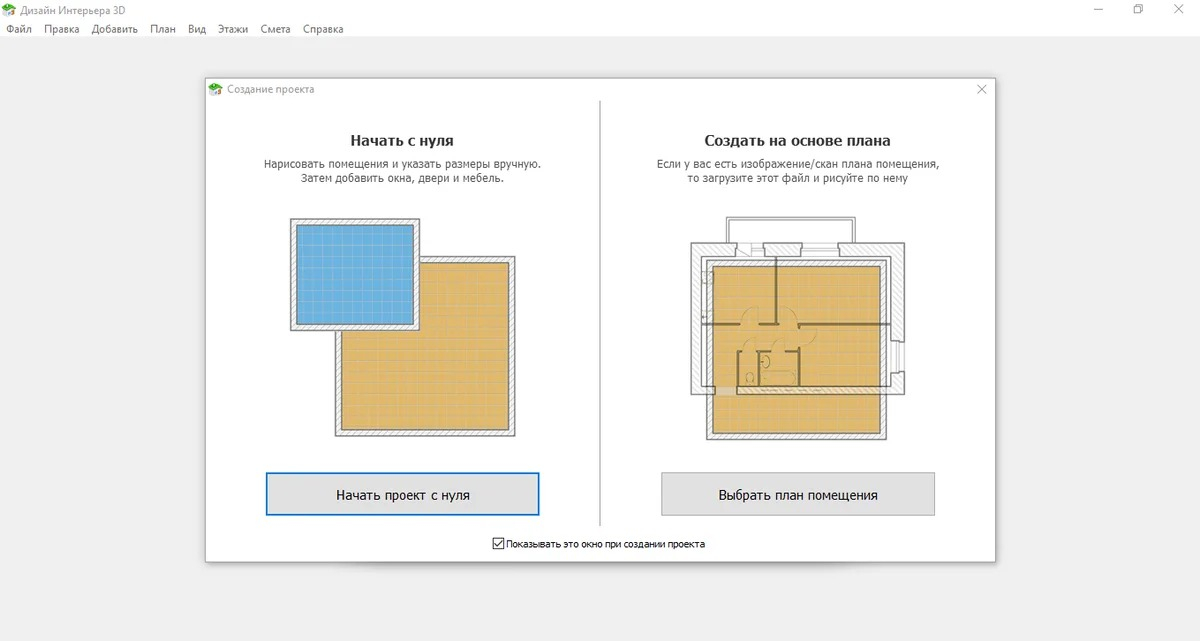

1. Создайте новый проект. Для чистого построения выберите начало с нуля; для работы по фотографии кроков — создание на основе плана.
2. При использовании подложки нажмите «Выбрать план помещения», загрузите изображение, отметьте две точки на известной стене, нажмите «Далее», введите фактическое расстояние и завершите масштабирование кнопкой «Готово».
3. Выберите «Нарисовать комнату» и обведите внешний контур помещения. Сверяйте каждую полученную длину с журналом обмеров, а не только с картинкой.
4. Добавьте соседние комнаты и перегородки. После построения выберите стены и уточните длину, толщину и другие доступные параметры в свойствах.
5. Разместите двери и окна по измеренным привязкам. Проверьте ширину проёмов и положение относительно углов.

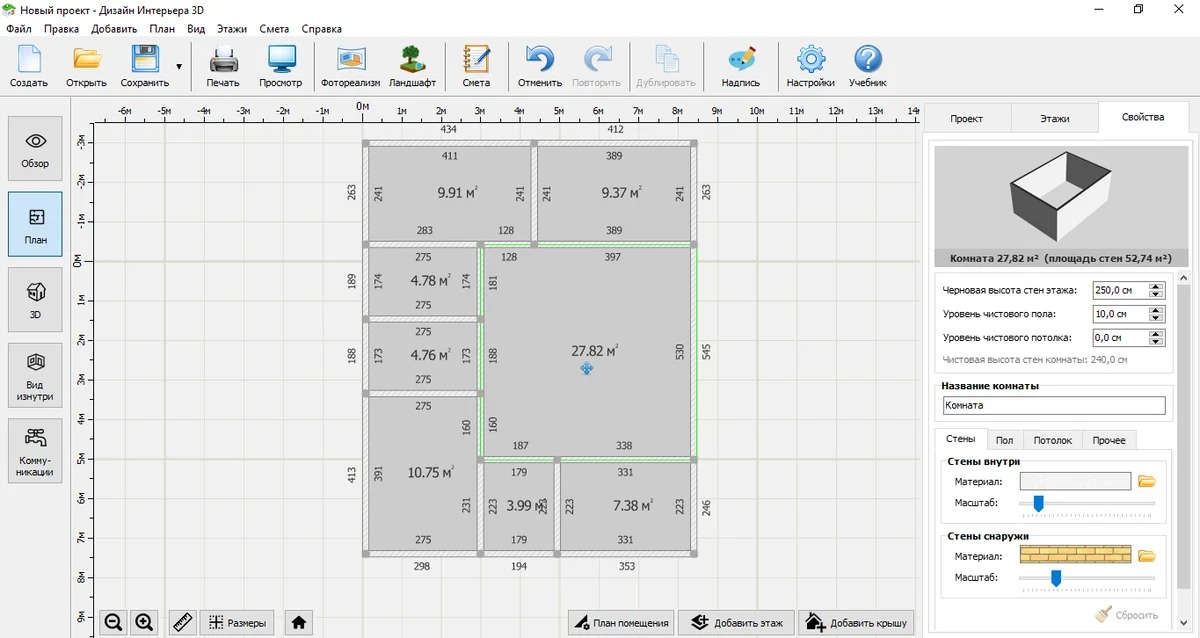

6. Переключитесь на план и пройдите контрольные размеры. Несовпадение диагоналей или сумм стен исправляйте на уровне геометрии до расстановки мебели.

Для обмерного плана особенно полезно не торопиться переходить в 3D. Сначала доведите 2D-геометрию до состояния, в котором цепочки размеров сходятся и все проёмы стоят на своих местах. Только после этого модель становится надёжной базой для дальнейшего дизайн-проекта. Если начать расставлять мебель раньше, правка стен потянет за собой вторичные изменения и усложнит поиск исходной ошибки.

Плюсы

1. понятный сценарий для пользователя без опыта в профессиональных системах автоматизированного проектирования;
2. можно строить по числовым замерам или использовать изображение плана как подложку;
3. после обмерной геометрии проект естественно продолжается окнами, дверями и интерьерными объектами;
4. 2D-план и объёмный просмотр помогают визуально заметить грубые ошибки контура.

Минусы

1. для сложной проектной документации и глубокой BIM-координации возможностей меньше, чем у профессиональных архитектурных систем;
2. подложку всё равно нужно проверять по числовым размерам — фотография кроков сама по себе не гарантирует точность;
3. профессиональные стандарты оформления рабочих листов могут потребовать дополнительной подготовки в другой среде.

Кому подойдёт

Владельцам квартир и домов, частным дизайнерам и ремонтным специалистам, которым нужен понятный цифровой обмер как основа планировки и интерьерной проработки, а не полноценная BIM-модель здания.

2. Planoplan — перенос кроков через подложку и масштабирование

Planoplan удобен, когда бумажные кроки уже сфотографированы или отсканированы. Подложка загружается в 2D-поле редактора, а масштаб задаётся по отрезку известной длины. Такой процесс дисциплинирует перенос: сначала изображение привязывается к реальному размеру, затем стены обводятся и проверяются числовыми данными.

Пошагово

1. Откройте работу с подложкой через «Построение» → «Подложка» и загрузите изображение обмерного листа.
2. Выберите инструмент «Отрезок» и совместите его крайние точки с объектом, длина которого точно известна по натурному измерению.
3. Введите значение в поле «Размер отрезка». После корректировки масштаба не используйте картинку как единственный источник — сверяйте стены с записанными размерами.
4. Обведите стены в 2D. Для каждой комнаты контролируйте общий габарит, положение проёмов и толщины тех перегородок, которые действительно были измерены.
5. После замыкания контура добавьте двери и окна, затем повторно пройдите измерительным инструментом по контрольным участкам.

Плюсы

1. наглядный процесс работы с подложкой;
2. быстрое масштабирование по известному отрезку;
3. подходит для совместной интерьерной работы после построения геометрии;
4. 2D и 3D находятся в одной среде.

Минусы

1. качество исходной фотографии влияет на удобство обводки;
2. сложную косоугольную геометрию нужно тщательно проверять контрольными размерами;
3. для строгой чертёжной документации может понадобиться отдельный экспорт и дооформление.

Кому подойдёт

Тем, кто предпочитает работать по фотографии или скану обмерного листа и хочет быстро перейти от контура к интерьерной модели без глубокого освоения CAD.

3. Archicad — обмер как часть BIM-модели

Archicad подходит, когда обмерный план станет началом более крупного проекта: рабочей документации, реконструкции или модели, в которой планы, разрезы и виды должны оставаться связанными. Для обмера создают отдельный слой, размещают исходный PDF или изображение, приводят его к реальному масштабу и затем строят стены, окна и двери поверх основы. Для разовой бытовой квартиры этот путь сложнее, зато он естественно продолжает профессиональный BIM-процесс.

Пошагово

1. Создайте отдельный слой для исходного обмера, чтобы базовая геометрия не смешивалась с будущими проектными изменениями.
2. Разместите PDF или изображение кроков как подложку и приведите его к реальному масштабу по проверенному размеру.
3. Инструментом «Стена» постройте контур, ориентируясь на числовые размеры. Не копируйте толщины и углы из картинки, если они не подтверждены измерениями.
4. Добавьте окна и двери по фактическим привязкам и высотам.
5. Расставьте размеры и выполните контроль: общий габарит, цепочки, диагонали и соответствие смежных помещений.
6. После утверждения исходного состояния работайте с проектными изменениями отдельными слоями или средствами реконструкции, не разрушая обмерную основу.

Плюсы

1. обмер сразу становится частью связанной архитектурной модели;
2. удобно для проекта с планами, разрезами, развёртками и ведомостями;
3. можно отделить исходное состояние от проектных изменений;
4. подходит для профессиональной документации и длительного проекта.

Минусы

1. порог освоения выше, чем у интерьерных планировщиков;
2. для разового домашнего обмера набор функций избыточен;
3. ошибка в исходной модели распространяется на связанные виды, поэтому первичная проверка особенно важна.

Кому подойдёт

Архитекторам, дизайнерам и проектировщикам, которым обмер нужен как исходная BIM-модель для дальнейшей рабочей документации, а не как отдельная картинка с размерами.

4. AutoCAD — точный 2D-чертёж по размерам

AutoCAD подходит, когда нужен прежде всего 2D-чертёж с контролируемой геометрией. Базовый контур можно собирать прямоугольниками, линиями и полилиниями, параллельные элементы — получать через OFFSET, а контрольные размеры — ставить через DIMENSION. Для обмерного плана важен общий принцип: строить по числовым данным, использовать объектные привязки и размеры для проверки, а подложку считать вспомогательной.

Пошагово

1. Задайте рабочие единицы и создайте отдельные слои для стен, проёмов, размеров и примечаний.
2. Постройте основные помещения командой LINE, POLYLINE или RECTANGLE — выбор зависит от формы. Вводите длины численно, а не подгоняйте линии мышью по изображению.
3. Используйте OFFSET для параллельных линий на заданном расстоянии, когда это соответствует фактической толщине стены или перегородки.
4. Проёмы и сложные узлы формируйте с объектными привязками, чтобы точки точно совпадали с концами и пересечениями линий.
5. Командой DIMENSION или отдельными размерными командами поставьте контрольные размеры. Сравните их с журналом обмеров и исправьте расхождения до оформления листа.
6. Сохраните базовый обмер отдельным файлом или версией. Проектные варианты делайте на копиях, чтобы исходная геометрия оставалась неизменной.

Плюсы

1. высокая точность 2D-геометрии и развитые объектные привязки;
2. гибкое управление слоями, размерами и оформлением;
3. удобно передавать чертёж специалистам, работающим в CAD-среде;
4. подходит для сложных ломаных контуров и большого числа контрольных размеров.

Минусы

1. для новичка интерфейс и командная логика требуют времени;
2. 3D-интерьер и бытовая визуализация не являются основной сильной стороной такого сценария;
3. без дисциплины слоёв и размеров даже точная геометрия быстро превращается в трудно читаемый файл.

Кому подойдёт

Проектировщикам, чертёжникам, дизайнерам с опытом CAD и тем, кому важнее строгая 2D-основа, чем быстрый интерьерный результат.

Как выбрать способ переноса: короткая матрица

1. Нужен домашний ремонт и понятная 3D-проверка. Дизайн Интерьера 3D позволяет быстро собрать геометрию и продолжить работу внутри одной программы.
2. Есть фотография кроков и хочется обвести её в визуальном планировщике. Planoplan даёт удобный сценарий подложки и масштабирования.
3. Обмер — начало профессиональной BIM-документации. Archicad логичнее, потому что исходное состояние можно сразу включить в связанную модель.
4. Нужен точный 2D-чертёж для обмена с CAD-специалистами. AutoCAD обеспечивает гибкий контроль геометрии, слоёв и размеров.

Как проверить точность цифрового обмерного плана

Перенос в программу не является проверкой сам по себе. Красивый замкнутый контур легко построить из неверных размеров. Поэтому после создания цифровой схемы проведите отдельный контрольный проход. Сначала сравните общий габарит каждой комнаты. Затем проверьте цепочки стен с проёмами. После этого сопоставьте диагонали и характерные засечки. В конце проверьте, как смежные помещения стыкуются через общие стены и двери.

Удобный критерий готовности: по цифровому плану можно воспроизвести все основные натурные размеры без необходимости додумывать точки. Если какая-то стена получилась только потому, что программа автоматически замкнула контур, а в журнале нет подтверждающего размера, это слабое место. Либо найдите размер через контрольную геометрию, либо пометьте участок как требующий повторного измерения.

1. общий размер стены совпадает с суммой её составляющих в пределах принятой для проекта погрешности;
2. двери и окна имеют явные привязки к углам или другим постоянным ориентирам;
3. диагонали подтверждают форму помещения либо показывают фактическую косоугольность;
4. смежные комнаты не создают невозможных пересечений и нелогичной толщины общих стен;
5. высоты считаются от одного и того же уровня;
6. инженерные точки имеют минимум две понятные координаты: горизонтальную и вертикальную;
7. каждая сложная зона сопровождается фотографией или отдельным фрагментом кроков.

Неровные стены и непрямые углы: как фиксировать без самообмана

В реальном объекте идеальная геометрия встречается реже, чем в рекламных планах. Стена может иметь небольшой изгиб, угол — уходить от прямого, а длина вдоль пола отличаться от длины под потолком. Для обычного интерьерного проекта не нужно описывать каждый миллиметр волны штукатурки. Но нужно зафиксировать отклонения, которые меняют расстановку, встроенную мебель, примыкания плитки, кухни или перегородок.

Практический способ — выбрать базовые точки и измерить между ними стороны и диагонали. Если длинная стена визуально кривая, снимите несколько поперечных отступов от условной прямой. В нише под шкаф измерьте ширину внизу, в средней зоне и вверху. Для кухонного гарнитура полезно дополнительно проверить глубину помещения на разных участках. Так вы получаете не абстрактную «кривизну», а данные, которые можно использовать при изготовлении и монтаже.

Не выравнивайте такой контур в цифровом плане ради эстетики. Лучше сохранить отдельный слой или примечание с фактическими отклонениями, а рядом построить проектную геометрию после предполагаемого выравнивания. Тогда видно, какой объём съест штукатурка или облицовка и почему новая мебель рассчитана не по исходной стене.

Как обмерять кухню

Кухня требует более подробного обмера, потому что здесь геометрия тесно связана с техникой и коммуникациями. Помимо стен, окон и дверей зафиксируйте вентиляционный канал, газовые элементы при их наличии, стояки, выводы воды и канализации, радиатор, подоконник, существующие розетки и высоту фартука, если отделка сохраняется. Для каждого вывода нужна горизонтальная привязка и высота. Короб вентиляции измеряют как отдельный объём, а не как часть условной прямой стены.

Если планируется кухня до потолка, снимите высоту в нескольких точках по линии будущих шкафов. Если столешница подходит к окну, особенно важна высота подоконника и фактическая глубина откоса. Для встроенной техники проверьте не только ширину простенка, но и глубину до выступающих труб или коробов. Такой набор данных позволяет ещё на стадии планировки понять, где возможны конфликтующие решения, вместо того чтобы обнаруживать их при монтаже.

Как обмерять санузел

В санузле плотность инженерных элементов ещё выше. Снимите внутренние габариты, положение двери, стояков, канализационных выводов, водорозеток, вентиляции, полотенцесушителя, ревизионных люков и существующих коробов. Отдельно отметьте участки с инсталляциями или скрытыми коммуникациями, если они остаются. Не пытайтесь вычислять положение труб только по фото — изображения искажают перспективу, а несколько сантиметров здесь могут изменить возможность установки тумбы или душевой перегородки.

Для планировки плитки и сантехники важны вертикальные отметки. Поэтому высоту выводов и оборудования лучше фиксировать от единой базы. Если помещение находится в черновом состоянии, сделайте заметку о предполагаемой толщине будущих слоёв пола и стен, но не вычитайте их из фактических размеров без проектного решения. Обмер должен хранить факт, а будущая отделка — отдельный расчёт.

Окна, балконы и лоджии

В оконной зоне часто возникают ошибки из-за того, что измеряется только световой проём. Для интерьера нужны также простенки, высота подоконника, глубина откосов и положение радиатора. Для лоджии дополнительно снимите порог, толщины ограждающих конструкций, внутренние выступы, уровень пола относительно комнаты и фактическую геометрию остекления. Если планируется мебель вдоль фасада, проверьте, как открываются створки и сколько пространства им требуется.

Частный дом и сложные помещения

В частном доме к обычным комнатам добавляются лестницы, неодинаковые этажи, мансарды, скаты кровли, технические помещения и более сложные связи между уровнями. Базовый принцип не меняется: сначала общий контур, затем разбивка на участки, потом высоты и контрольные связи. Для лестницы фиксируют положение проёма, ширину марша, площадки, высоты уровней и существующие габариты конструкции. Для мансарды — точки перелома ската и высоты в характерных местах.

Если речь идёт о большом доме, историческом объекте или геометрии, где ошибка может влиять на конструктивные решения, бытового набора измерений недостаточно. Тогда обмер переходит в профессиональную задачу с более строгой методикой, специальными приборами и ответственностью. Самостоятельный план разумно использовать для интерьера и предварительной планировки, но не выдавать его за инженерное обследование или геодезическую съёмку.

Как превратить обмерный план в основу дизайн-проекта

После проверки геометрии можно переходить к проектным решениям. В руководстве по самостоятельному дизайн-проекту квартиры обмерный план логично становится первой технической основой: на его копии создают варианты планировки, а затем схемы мебели, света, отделки и других систем. Важно сохранить исходный обмер отдельно и не стирать его при каждом новом варианте.

Для студии или ремонтной компании такой исходник полезен и в коммуникации с заказчиком. На встрече можно показать, почему конкретный шкаф не помещается, чем ограничена кухня и откуда взялось проектное решение. Фактический план отделяет обсуждение вкуса от геометрических ограничений. Это снижает число циклов правок: спор идёт уже не о том, «кажется ли» проход узким, а о том, какой реальный размер остаётся после размещения предметов.

Когда нужен технический проект, а обмерного плана недостаточно

Обмер фиксирует исходные размеры, но не описывает весь набор работ. Для сложного ремонта может понадобиться технический проект квартиры с отдельными схемами и узлами. Его содержание зависит от задач объекта, поэтому не стоит пытаться уместить всё на один обмерный лист. Базовый план лучше держать нейтральным, а демонтаж, монтаж, электрику, сантехнику и отделку оформлять на производных схемах.

От обмера к плану электрики и освещения

Когда базовая геометрия подтверждена, на её копии можно строить план розеток и выключателей. Разделение важно: существующие точки относятся к факту, а будущие — к проекту. Если смешать их на одном слое без обозначений, исполнителю трудно понять, что сохраняется, что переносится и что нужно добавить.

Та же логика работает для света. В отдельной инструкции Xeon Live разобран план освещения квартиры и дома. Привязки светильников удобнее делать по проверенным стенам и осям помещений. Если исходный контур неточен, даже правильная схема света получит неправильные расстояния до мебели и архитектурных элементов.

Как выбрать программу, если обмер — только первый этап

Иногда важнее не сам обмерный лист, а весь последующий процесс. В этом случае полезно сравнить программы для дизайна интерьера по тому, как они работают с точными размерами, подложкой, 2D-планом и дальнейшей визуализацией. Для разовой квартиры приоритетом будет простота. Для студии — обмен файлами, стандартизация листов и повторяемость процесса. Для архитектора — связь обмерной модели с остальной документацией.

Типичные ошибки при самостоятельных обмерах

1. Записан только общий размер комнаты. Без простенков и привязок проёмов цифровой план невозможно восстановить точно.
2. Все углы считаются прямыми. В результате мебель и отделка проектируются по идеализированной геометрии, которой нет на объекте.
3. Нет контрольных диагоналей. Ломаная или косоугольная комната превращается в красивый, но неверный прямоугольник.
4. Размеры сняты в разных единицах. Смешение метров, сантиметров и миллиметров увеличивает риск ошибки при переносе.
5. На кроках цифры лежат отдельно от линий. Позже невозможно уверенно определить, к какому участку относился размер.
6. Подложку масштабируют по короткому или сомнительному отрезку. Небольшая ошибка на картинке затем влияет на весь контур.
7. Не учитывают высоты. План в 2D выглядит правильно, но окна, подоконники, выводы и встроенная мебель конфликтуют по вертикали.
8. Инженерные точки фиксируют только фотографиями. Фото показывает вид, но не даёт точной привязки.
9. Исходный обмер перерисовывают поверх проектного варианта. После нескольких правок теряется понимание фактического состояния.
10. Уходят с объекта без контрольного обхода. Один пропущенный простенок приводит к повторному выезду или предположениям вместо измерения.

Чек-лист перед уходом с объекта

Перед тем как убрать рулетку и дальномер, пройдите этот список по каждой комнате. Он занимает несколько минут, но именно здесь обнаруживается большинство пропусков.

1. есть общий контур и читаемые кроки;
2. есть общий габарит каждой стены и цепочки участков;
3. все окна и двери имеют размеры и привязки;
4. указана высота помещения и важные вертикальные отметки;
5. зафиксированы ниши, короба, колонны, выступы и балки;
6. есть диагонали или другие контрольные размеры там, где форма неочевидна;
7. инженерные выводы и вентиляция имеют координаты;
8. сложные участки сфотографированы общим и крупным планом;
9. нет одиночных цифр без понятной размерной линии;
10. сомнительные измерения перепроверены;
11. есть резервная фотография каждого листа кроков перед уходом.

Как передать обмерный план исполнителю или заказчику

Хорошая передача — это не только файл. Укажите дату обмера, состояние объекта и принятую базу высот. Если часть размеров снята до штукатурки, а часть после чистовой отделки, это должно быть видно. Если какие-то стены были недоступны из-за встроенной мебели, отметьте это. Несколько честных примечаний полезнее, чем видимость абсолютной точности. Для профессиональной коммуникации стоит хранить три уровня: исходные кроки и фотографии, чистый цифровой обмер и отдельные проектные схемы.

Для презентации клиенту можно подготовить упрощённую версию без перегруженных технических размеров, но рабочий файл не следует сокращать. Визуальная коммуникация и производственная документация решают разные задачи. На встрече важна ясность, а при проектировании — возможность проверить каждую привязку.

Как измерять качество результата

Качество обмерного плана можно оценить не впечатлением, а проверками. Во-первых, геометрия должна замыкаться без искусственных растяжений. Во-вторых, цепочки размеров должны объяснять общий габарит. В-третьих, контрольные диагонали и засечки должны воспроизводиться в цифровой модели. В-четвёртых, по плану должно быть возможно разместить проёмы и стационарные элементы без догадок. Наконец, отдельный человек должен понимать чертёж без устных пояснений автора.

Для студии полезно считать не только точность, но и операционные показатели: сколько уточнений возникает после передачи обмера в проектирование, сколько повторных выездов требуется, сколько ошибок обнаруживается на этапе мебели или рабочей документации. Если один и тот же пропуск повторяется, чек-лист стоит изменить. Так обмер превращается из индивидуального навыка в устойчивый процесс, который можно масштабировать на команду.

Когда нужен повторный обмер после демонтажа

Первичный обмер иногда выполняют в квартире с мебелью, старой отделкой, коробами и встроенными конструкциями. В таком состоянии часть базовых поверхностей недоступна, а реальные границы стен скрыты. После демонтажа полезно провести короткий контрольный обмер тех зон, которые открылись: ниш, углов, простенков, стояков, вентиляционных каналов и мест примыкания перегородок. Не нужно повторять весь объект с нуля, если исходная геометрия подтверждена; задача второго выезда — заменить предположения точными данными там, где раньше измерение было невозможно.

Повторный обмер особенно важен перед заказом встроенной мебели, кухонного гарнитура, стеклянных перегородок и других изделий, которые изготавливаются под конкретный проём. Проектный обмер и производственный замер решают разные задачи: первый формирует модель пространства, второй подтверждает размеры непосредственно перед изготовлением. В рабочем файле такие уточнения нужно отмечать датой и не смешивать с первоначальными значениями без истории изменений.

Организация файлов и версий: как не потерять исходный обмер

После переноса размеров сохраните базовый обмер в отдельном файле с понятной датой и статусом, например как исходное состояние до проектных правок. Следующий файл делайте копией для планировки, ещё одну копию — для демонтажа и монтажа, а инженерные схемы ведите на собственных слоях или листах. Такая дисциплина особенно важна в командной работе: дизайнер, визуализатор и комплектатор могут менять проект параллельно, но никто не должен незаметно переписать фактическую геометрию под текущую идею.

Полезно хранить рядом исходные кроки и фотографии объекта. Цифровой план показывает результат интерпретации, а снимки и записи позволяют восстановить, откуда взялся спорный размер. Для презентаций заказчику можно экспортировать упрощённый лист без служебных отметок, тогда как рабочая версия сохраняет все контрольные размеры. В проектах, где материалы используются в коммерческих предложениях, визуализациях, карточках объекта или презентациях, такая система версий уменьшает риск показать красивую, но уже устаревшую конфигурацию помещения.

Частые вопросы

Итог: хороший обмерный план начинается не в программе

Главная работа происходит на объекте: последовательные кроки, общий габарит, цепочки стен, проёмы, высоты, диагонали, инженерные точки и фотофиксация. Программа лишь превращает эти данные в удобную модель. Поэтому сначала добейтесь, чтобы измерения сами по себе были проверяемыми, а уже затем выбирайте цифровой инструмент. Для бытового ремонта Дизайн Интерьера 3D даёт быстрый переход от обмера к планировке; Planoplan удобен для подложки; Archicad — для BIM-процесса; AutoCAD — для точного 2D-чертежа.

Перед началом следующего этапа сохраните исходный файл отдельно. После этого делайте копии для планировки, электрики, освещения, мебели и других решений. Такой порядок сохраняет единую геометрическую основу и делает весь проект понятнее — от первого замера до обсуждения с заказчиком и работы на объекте.
