Лучшие программы для проектирования отопления: 12 решений для расчётов, схем и BIM

Программа для проектирования отопления нужна не для одной операции, а для цепочки решений: от точного плана помещений и размещения радиаторов до расчёта тепловой нагрузки, подбора диаметров, проверки гидравлики и выпуска документации. Из-за этого в одну подборку попадают инструменты разного класса. Одни хорошо показывают будущую систему на плане и в 3D, другие считают сеть, третьи связывают отопление с общей информационной моделью здания. Ниже мы разделяем эти задачи и оцениваем программы по тому, какую часть инженерного процесса они закрывают без подмены визуализации расчётом.

Главный практический принцип прост: красивый план не доказывает работоспособность системы, а корректный расчёт сам по себе не решает вопрос координации труб с архитектурой, электрикой и мебелью. Поэтому выбор стоит начинать не с известности бренда, а с результата, который должен получить проектировщик: концептуальную схему, рабочий расчёт, BIM-модель, комплект чертежей или проверяемый набор отчётов. Для частного дома и квартиры полезно заранее составить единый перечень исходных данных, а затем подобрать программу под конкретный этап.

Что именно должна решать программа для проектирования отопления

Полноценный инженерный проект квартиры или дома начинается с геометрии объекта и исходных характеристик помещений. Программа должна понимать площади, высоты, ограждающие конструкции, расположение приборов и трасс либо получать эти данные из готовой модели. На следующем уровне появляются тепловые нагрузки и гидравлика: расходы теплоносителя, диаметры, потери давления, циркуляционные контуры, настройки арматуры. Третий уровень — документация: планы, аксонометрия, спецификации, ведомости и обмен данными с другими участниками проекта. Эти уровни нельзя смешивать: инструмент, который уверенно решает только первый, полезен для концепции, но не заменяет инженерный расчёт.

Для небольшого объекта часто достаточно связки из двух программ: в одной удобно собрать план, показать заказчику размещение приборов и проверить конфликт с интерьером, во второй — выполнить специализированный расчёт. Для проектной организации важнее единая среда, в которой инженер получает архитектурную основу, прокладывает сеть, считает параметры, выпускает спецификации и передаёт модель дальше. Чем крупнее объект, тем выше цена разрыва между геометрией, расчётом и документацией: любое изменение планировки должно быть отражено во всех связанных результатах.

Отдельно стоит учитывать проверяемость. Хорошая инженерная программа не просто выдаёт число, а сохраняет исходные параметры, расчётные участки, выбранные диаметры, сопротивления, расходы и отчёты. Это упрощает внутреннюю экспертизу и разбор спорных мест. Для деловой коммуникации важна и визуальная сторона: понятный 3D-вид, аксонометрическая схема или аккуратный план позволяют быстрее согласовать решение с заказчиком, строителем и смежными специалистами, но в рабочем процессе визуал должен идти рядом с расчётными данными, а не вместо них.

Как мы сравнивали программы

Оценка построена вокруг реального рабочего процесса отопления. Мы не присваиваем универсальные баллы: программа для районной тепловой сети и планировщик частного дома решают разные задачи, поэтому один рейтинг не должен искусственно сводить их к одной цифре. Вместо этого для каждой позиции фиксируем сильный сценарий, глубину инженерного расчёта, способ работы с геометрией, документацию, интеграции и ограничения.

1. Геометрия и трассировка. Насколько удобно задать помещения, приборы, трубопроводы и увидеть систему в 2D или 3D.
2. Теплотехника. Есть ли расчёт тепловых нагрузок и подбор отопительных приборов либо программа работает только с уже заданными нагрузками.
3. Гидравлика. Поддерживаются ли расходы, потери давления, диаметры, циркуляционные кольца, балансировка и связанные отчёты.
4. Документация. Можно ли получить планы, аксонометрические схемы, ведомости, спецификации и материалы для выпуска рабочей документации.
5. BIM и обмен. Насколько инструмент подходит для координации с архитектурой и смежными инженерными разделами, какие форматы и связки поддерживает.
6. Масштаб проекта. Частный дом, квартира, общественное здание, крупный объект или наружная тепловая сеть.
7. Проверяемость результата. Насколько прозрачно видны исходные данные, расчётные участки и изменения после корректировки модели.

Для BIM-сценария дополнительно важна связь модели и документации. При выборе среды полезно отдельно сравнить инструменты для BIM-проектирования: отопление в таком процессе становится частью общей цифровой модели, а не отдельным чертежом. Для классической CAD-схемы критичнее точность геометрии, слои, блоки, совместимость DWG и возможность подключить расчётный модуль.

Рейтинг программ для проектирования отопления

Ниже — двенадцать решений, которые закрывают разные уровни задачи. Первая позиция ориентирована на понятную пространственную подготовку и согласование концепции. Далее идут специализированные расчётные комплексы, BIM-системы и инструменты для сетевой гидравлики. Такой порядок позволяет не выдавать визуальный планировщик за инженерный расчётчик и одновременно показать, где каждый класс ПО приносит максимальную пользу.

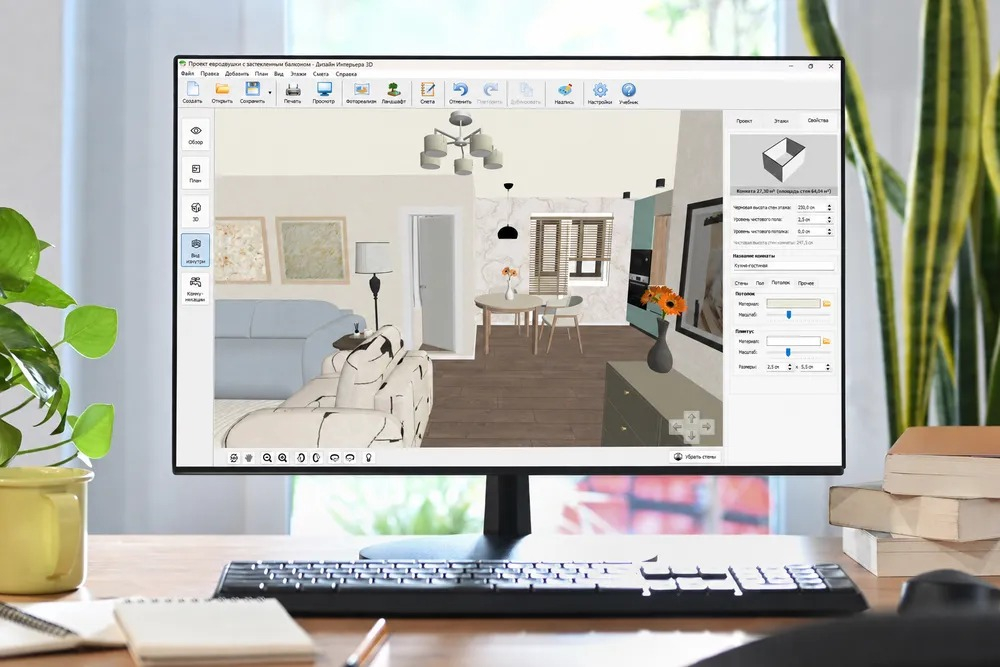

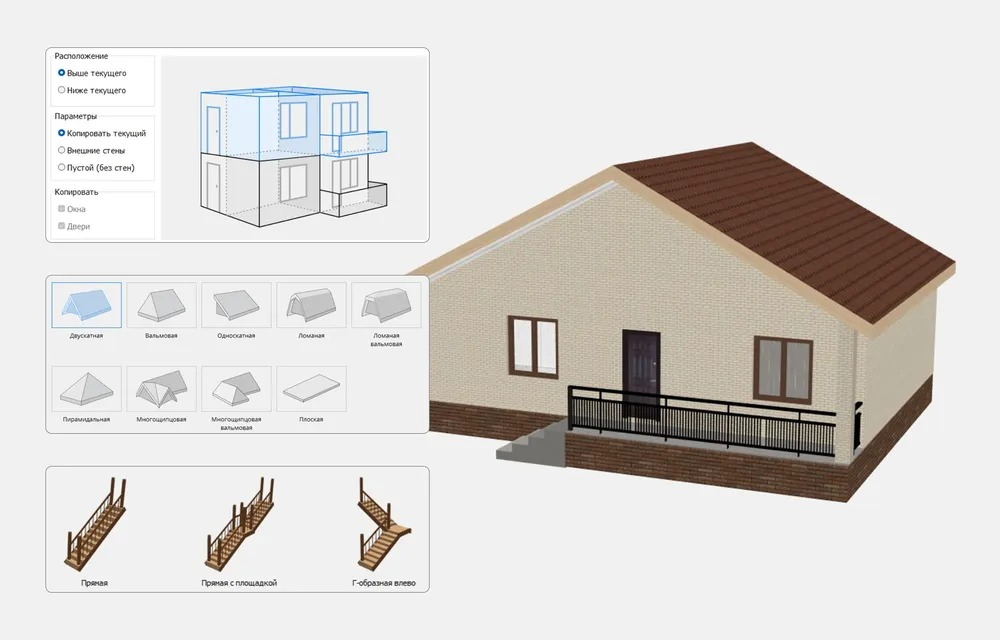

1. Дизайн Интерьера 3D — для наглядной планировки отопления в квартире и доме

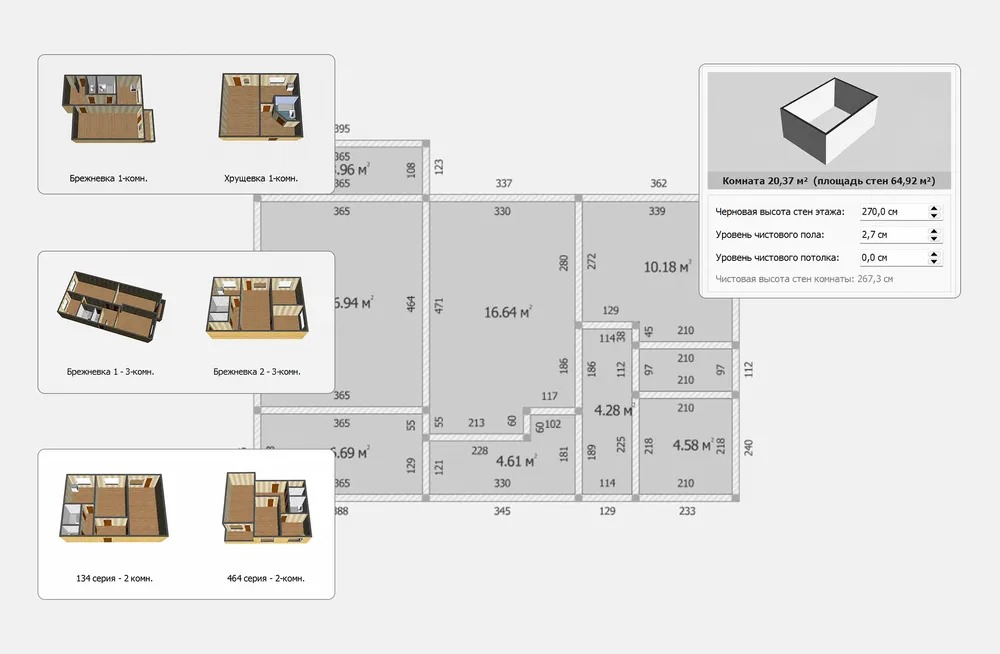

Дизайн Интерьера 3D полезен на раннем этапе, когда нужно собрать точный план помещений и увязать отопление с интерьером. В программе есть отдельные инструменты для размещения отопительных приборов, прорисовки труб и добавления тёплого пола; результат одновременно виден на плане и в объёмной сцене. Это делает программу удобной для разговора с заказчиком, собственником или строителем: видно, где радиатор конфликтует с мебелью, как проходит труба и какие зоны пола заняты контуром.

Сильная сторона этого подхода — понятная геометрия. Сначала задаются стены, комнаты, двери и окна, затем в модель добавляются элементы отопления. На одном экране проще проверить бытовые ограничения: доступ к прибору, свободное место у стены, взаимное положение мебели и отопительных устройств, проход трассы через помещения. Для презентации решения это практичнее абстрактной расчётной таблицы, потому что заказчик видит систему в контексте будущего интерьера.

Граница применения принципиальна: Дизайн Интерьера 3D не стоит использовать как замену специализированному теплотехническому и гидравлическому расчёту. Визуальная трасса показывает компоновку, но инженер должен отдельно подтвердить тепловую нагрузку помещений, мощность приборов, расходы теплоносителя, диаметры, потери давления, настройки балансировочной арматуры и режим источника тепла. Поэтому разумный сценарий — сначала согласовать геометрию и размещение, затем передать размеры и схему в расчётный комплекс.

Для бизнеса такая связка полезна ещё и в коммуникации. Скриншоты объёмной модели можно использовать внутри презентации проектного решения, чтобы объяснить заказчику, что именно будет расположено в помещении. При этом в коммерческих материалах стоит отделять визуальную часть от инженерных показателей: рядом с изображением давать расчётные данные из профильного ПО и фиксировать, какая версия плана стала основой расчёта.

Плюсы

1. Понятная связка 2D-плана и 3D-вида для согласования размещения отопительных элементов.
2. Инструменты для отопительных приборов, труб и тёплого пола внутри общей модели интерьера.
3. Удобен как первый этап перед передачей схемы инженеру или в специализированный расчётный комплекс.
4. Подходит для визуальной коммуникации с заказчиком без перегрузки расчётными таблицами.

Минусы

1. Не заменяет теплотехнический расчёт помещений.
2. Не выполняет полноценный гидравлический расчёт отопительной сети.
3. Для рабочей инженерной документации требуется отдельный расчётный и, при необходимости, CAD/BIM-инструмент.

Кому подойдёт

Собственникам, дизайнерам интерьера, специалистам по ремонту и небольшим проектным командам, которым сначала нужно согласовать пространственную концепцию отопления в квартире или частном доме, а инженерные расчёты выполняются на следующем этапе.

2. VALTEC.PRG — для теплотехнических и гидравлических расчётов

VALTEC.PRG — специализированный расчётный комплекс для внутренних инженерных систем. В контексте отопления он закрывает то, чего нет у обычного планировщика: определение потребности помещений в тепле, расчёты водяного радиаторного, напольного и стенового отопления, а также гидравлические расчёты сетей. Для частного дома это делает программу логичным следующим шагом после подготовки планировки и исходных размеров.

Рабочая логика начинается с исходных данных: параметры помещений и ограждений, температурные условия, характеристики системы и оборудования. После этого инженер переходит от тепловой нагрузки к параметрам сети. Такой порядок важен: диаметр труб и расход теплоносителя нельзя выбирать только по плану или привычке. Сначала определяется нагрузка, затем расход, после чего проверяются потери давления и увязка ветвей.

VALTEC.PRG особенно уместен в проектах, где нужен расчёт, а не полноценная BIM-модель здания. Его удобно использовать как самостоятельный инженерный расчётчик и передавать результаты в CAD-чертёж или в общую проектную документацию. Это снижает порог входа по сравнению с тяжёлой BIM-средой, но требует дисциплины в обмене данными: изменение архитектурной планировки нужно вручную синхронизировать с расчётной моделью.

Перед выпуском результата стоит проверить три группы данных: совпадают ли площади и тепловые характеристики помещений с актуальной архитектурой; нет ли участков с аномальными скоростями и потерями давления; согласованы ли подобранные приборы и температура теплоносителя с режимом источника тепла. Отдельный контроль нужен для тёплого пола: длины контуров, шаг укладки и гидравлическая увязка должны рассматриваться вместе.

Плюсы

1. Специализированные модули для радиаторного, напольного и стенового водяного отопления.
2. Расчёт тепловой потребности помещений и гидравлических параметров сети.
3. Подходит для частных домов и небольших объектов, где важен расчёт без развёртывания полной BIM-среды.
4. Результаты удобно использовать как расчётную основу для последующего оформления чертежей.

Минусы

1. Не заменяет общую архитектурную или BIM-модель здания.
2. При изменениях планировки требуется внимательно обновлять исходные данные расчёта.
3. Для выпуска сложного комплекта рабочей графики часто требуется отдельная CAD-среда.

Кому подойдёт

Инженерам ОВ, проектировщикам частных домов, монтажным компаниям и специалистам, которым нужен профильный расчёт отопления с теплотехнической и гидравлической частью без обязательной работы в большом BIM-комплексе.

3. PRO AQUA SET — для расчёта и выпуска проекта внутренних систем

PRO AQUA SET ориентирован на проектирование систем отопления с расчётной и графической частью в одной среде. Комплекс поддерживает создание новых и реконструируемых систем, работу с источниками, гидравлический расчёт, трёхмерное представление и выпуск схем. В сравнении с простым калькулятором это уже не один расчётный модуль, а последовательный процесс от модели сети до проверяемой документации.

Главное преимущество такого класса ПО — единая модель участков. Когда труба, прибор и узел существуют как элементы проекта, инженер меньше зависит от ручного переноса данных между таблицей и чертежом. Изменение схемы можно проследить по расчётным результатам, а затем заново сформировать связанные представления. Это особенно полезно на повторяющихся объектах, где ручная корректировка десятков участков создаёт риск расхождений.

В проекте стоит сначала привести в порядок архитектурную основу: уровни, помещения, габариты и места подключения. Затем задаются расчётные параметры и строится сеть. После гидравлического расчёта внимание переносится на участки с максимальными потерями давления, подбор диаметров и увязку ветвей. Трёхмерный вид полезен для пространственной проверки, но критерием готовности остаются расчётные отчёты и корректная документация.

Плюсы

1. Расчёт и графическое проектирование отопления объединены в одном рабочем процессе.
2. Поддерживает гидравлический расчёт и проверку сети.
3. Есть 3D-представление, полезное для пространственного контроля трасс.
4. Подходит для подготовки схем и проектной документации по внутренним системам.

Минусы

1. Требует инженерной подготовки и корректных исходных данных.
2. Для комплексной координации всех разделов здания отдельная BIM-среда остаётся более универсальной.
3. Пользователю без опыта расчёта легко получить формально завершённую модель с неверными исходными параметрами.

Кому подойдёт

Проектировщикам внутренних инженерных систем и организациям, которым нужен связанный процесс расчёта, моделирования сети и подготовки документации по отоплению.

4. nanoCAD BIM Отопление — для BIM/ТИМ-проекта отопления и документации

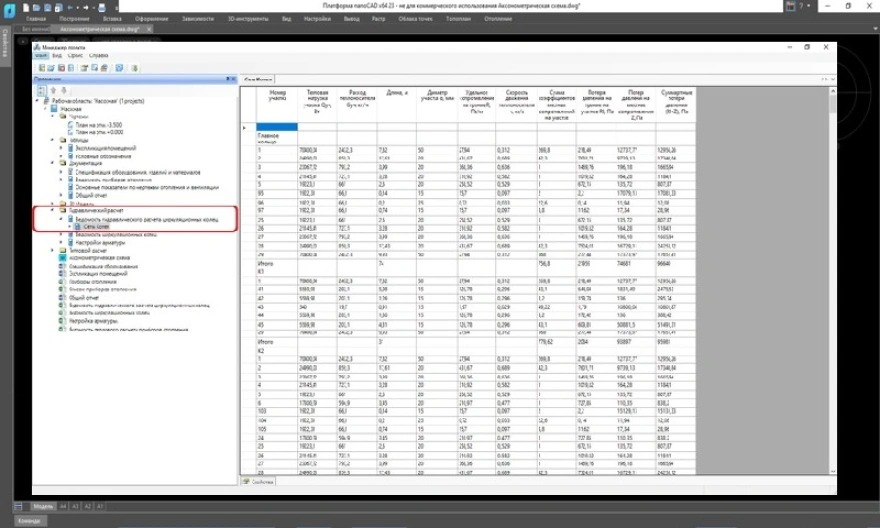

nanoCAD BIM Отопление строит информационную модель системы отопления и связывает её с расчётами и выпуском документации. Платформа рассчитана на инженерный проект внутри цифровой модели здания: трубопроводы, оборудование, расчётные данные, аксонометрические схемы, спецификации и отчёты существуют в одной среде. Базовую CAD-платформу можно отдельно посмотреть в материале про nanoCAD.

Для отопления важны две стороны продукта. Первая — специализированное моделирование: инженер прокладывает сеть и работает с объектами, а не с набором независимых линий. Вторая — расчётная: система поддерживает гидравлические и тепловые вычисления, после которых данные используются в документации. Это уменьшает разрыв между тем, что посчитано, и тем, что показано на листах.

В крупном проекте ценность проявляется при изменениях. Перенос стояка, замена участка или корректировка оборудования отражаются в модели, после чего связанные представления и спецификации можно обновить. Но сама BIM-связность не гарантирует корректность инженерного решения. Нужно отдельно контролировать исходные нагрузки, расчётные режимы, параметры арматуры и критические участки сети.

Обмен через IFC и другие форматы полезен для координации со смежными разделами. Здесь важно заранее договориться о правилах: какие свойства передаются, кто отвечает за классификацию элементов, как именуются системы и на каком этапе модель считается согласованной. Без этого даже технически успешный обмен превращается в набор объектов, который сложно проверять и использовать дальше.

Плюсы

1. Специализированная BIM/ТИМ-модель отопления с объектами инженерной системы.
2. Поддержка гидравлических и тепловых расчётов.
3. Автоматизация аксонометрических схем, отчётов и спецификаций.
4. Форматы обмена позволяют включать раздел отопления в общий процесс координации проекта.

Минусы

1. Требует стандарта моделирования и дисциплины заполнения свойств.
2. Для небольшого разового проекта внедрение BIM-процесса тяжелее отдельного расчётчика.
3. Качество результата зависит от корректности библиотек, исходных данных и принятых правил проекта.

Кому подойдёт

Проектным организациям и BIM-командам, которые выпускают раздел отопления как часть общей цифровой модели здания и хотят связать расчёты, 3D, спецификации и рабочую документацию.

5. Model Studio CS Отопление и вентиляция — для детальной информационной модели ОВ

Model Studio CS Отопление и вентиляция предназначен для информационного моделирования внутренних систем отопления и вентиляции с последующим выпуском проектной и рабочей документации. В отопительной части программа позволяет размещать оборудование, прокладывать трубопроводы, формировать планы и разрезы, строить аксонометрические схемы и получать спецификации. Среда работает поверх nanoCAD или AutoCAD, поэтому хорошо вписывается в CAD-инфраструктуру проектных организаций.

Информационная модель здесь важна не ради красивого 3D, а ради согласованности. Трубопровод содержит параметры, оборудование относится к системе, а виды и спецификации получают данные из модели. Благодаря этому инженер использует 3D для проверки коллизий и одновременно выпускает привычные чертежи. Такой подход особенно полезен в объектах с плотными инженерными зонами, где отопление пересекается с вентиляцией, водоснабжением, конструкциями и архитектурой.

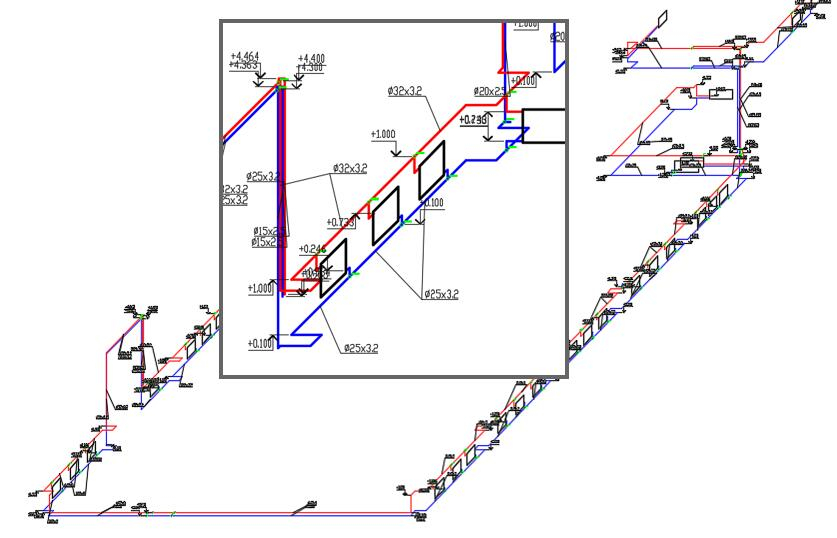

Отдельный практический плюс — формирование аксонометрических схем. Вручную такие схемы быстро становятся источником расхождений при корректировках. Когда схема строится из модели, проще поддерживать связь с актуальной геометрией. После автоматической генерации всё равно нужна инженерная проверка: обозначения, подписи, разрывы, читаемость и соответствие принятой структуре документации должны пройти контроль.

Model Studio CS стоит выбирать не как отдельный калькулятор, а как часть производственной среды. Перед внедрением нужно определить базовую CAD-платформу, правила хранения моделей, библиотеку оборудования, структуру классификаторов и процесс выдачи заданий смежникам. Без организационной настройки часть преимуществ информационной модели теряется.

Плюсы

1. Информационное моделирование отопления и вентиляции в единой специализированной среде.
2. 3D-размещение оборудования и трубопроводов с инструментами координации.
3. Автоматизированное получение планов, разрезов, аксонометрических схем и спецификаций.
4. Работа в инфраструктуре nanoCAD или AutoCAD удобна организациям с существующими CAD-стандартами.

Минусы

1. Это профессиональная система, для которой нужны настройка и обучение команды.
2. Эффект от автоматизации зависит от качества библиотек и внутренних стандартов.
3. Для простого частного дома функциональность и инфраструктура избыточны.

Кому подойдёт

Проектным организациям, выпускающим разделы отопления и вентиляции в единой информационной модели и использующим nanoCAD или AutoCAD как базовую CAD-среду.

6. MagiCAD Piping — для MEP-проектирования трубопроводных систем в Revit, AutoCAD и BricsCAD

MagiCAD Piping — специализированное MEP-решение для проектирования и расчёта трубопроводных систем, включая отопление, охлаждение и водоснабжение. Программа работает в связке с Revit, AutoCAD и BricsCAD, добавляя инженерные объекты, расчётные функции и производительные сценарии прокладки. По роли это надстройка над общей CAD/BIM-средой: архитектура и координация остаются в базовой платформе, а инженер получает профильные инструменты.

MagiCAD особенно логичен там, где команда уже работает в Revit или AutoCAD и не хочет разрывать общий проект ради отдельного расчётчика. Инженер строит систему в привычной модели, использует библиотечные объекты и затем выполняет профильные проверки. Это снижает количество ручного переноса геометрии и помогает быстрее реагировать на изменения архитектуры.

При внедрении стоит отделить три уровня данных: геометрию, расчётные параметры и данные производителя. Ошибка в любом из них влияет на результат. Корректно проложенная труба с неверными расходами останется неправильной с инженерной точки зрения, а идеально рассчитанный участок с ошибочным размером объекта создаст коллизию. Поэтому финальная проверка должна включать расчётный отчёт и просмотр модели.

Для распределённых команд сильной стороной становится работа в популярных BIM/CAD-платформах. Но это же задаёт ограничение: MagiCAD не является самостоятельным минималистичным приложением, а требует базовой среды и соответствующего процесса администрирования. В небольшом проекте это усложняет старт, в крупной организации — помогает стандартизировать работу.

Плюсы

1. Специализированные инструменты для отопительных и других трубопроводных систем.
2. Интеграция с Revit, AutoCAD и BricsCAD позволяет работать внутри общей проектной среды.
3. Поддержка расчётных сценариев и инженерных объектов в MEP-модели.
4. Подходит для комплексной координации на крупных и средних объектах.

Минусы

1. Требуется одна из поддерживаемых базовых CAD/BIM-платформ.
2. Внедрение предполагает настройку библиотек и корпоративных правил.
3. Для разового проекта частного дома связка тяжелее отдельного расчётного комплекса.

Кому подойдёт

MEP-командам и проектным организациям, которые уже ведут здания в Revit, AutoCAD или BricsCAD и хотят добавить специализированный слой проектирования и расчёта трубопроводных систем.

7. Autodesk Revit — для BIM-модели отопления и гидронных трубопроводов

Autodesk Revit — универсальная BIM-платформа, где отопление проектируется как часть MEP-модели здания. Для гидронных систем Revit поддерживает подающие и обратные трубопроводы, подключение оборудования, трассировку, проверку связности и подбор размеров труб. Встроенные методы расчёта размеров используют критерии трения и скорости, поэтому сеть анализируется не только как геометрия.

Основная ценность Revit — связка архитектуры, инженерии и документации. Отопительный прибор существует в помещении, трубопровод имеет системную принадлежность, а изменения координируются с общей моделью. Это особенно важно в многоэтажных и общественных зданиях, где инженер не работает в изоляции. Стены, шахты, перекрытия и оборудование смежных разделов становятся контекстом для прокладки сети.

Revit не следует воспринимать как готовый локализованный расчётный комплекс на все случаи отопления. Организации определяют собственные шаблоны, семейства, параметры, правила расчёта и связки с дополнительными модулями. Для тепловых нагрузок, подбора оборудования и проверок по локальным нормам используется отдельный расчётный процесс. Сильная сторона платформы — модель и координация, а не отмена инженерной методики.

Перед выпуском проекта стоит проверить системную связность, направления потока, расход на конечных устройствах, диаметры и участки с максимальным сопротивлением. После этого отдельно просматриваются планы, разрезы и спецификации. Такой двойной контроль ловит ошибки, которые не видны в одном представлении: расчёт может быть связан правильно, но трасса пройти через конструкцию; геометрия может выглядеть аккуратно, но система иметь разрыв.

Плюсы

1. Полноценная BIM-среда для координации отопления с архитектурой и другими инженерными разделами.
2. Поддержка гидронных подающих и обратных систем, оборудования и трубопроводов.

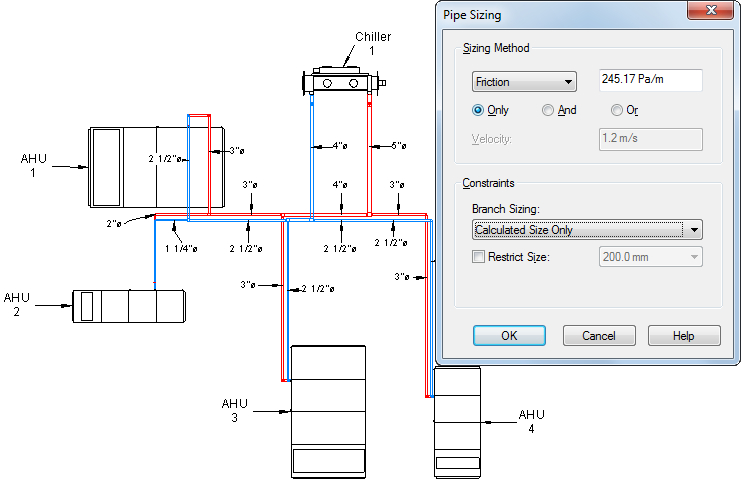

3. Инструменты подбора размеров труб по критериям трения и скорости.
4. Связанная документация, спецификации и виды на базе единой модели.

Минусы

1. Требует продуманного BIM-стандарта, шаблонов и библиотек.
2. Не все локальные теплотехнические задачи закрываются одной базовой платформой без дополнительных методик и модулей.
3. Для маленького частного проекта внедрение и администрирование сложнее специализированного расчётчика.

Кому подойдёт

BIM-проектировщикам, MEP-отделам и многопрофильным командам, которым важно вести отопление в общей модели здания и координировать изменения между разделами.

8. Renga — для отечественного BIM-процесса по отоплению

Renga позволяет создавать информационные модели систем отопления и индивидуальных тепловых пунктов, размещать оборудование, прокладывать трубопроводы и выпускать связанные чертежи и спецификации. Для построения трасс используется автоматическая трассировка, а модель получает инженерные данные, необходимые для оформления раздела. Это делает Renga вариантом для команд, которым нужна единая BIM-среда вокруг российского проектного процесса.

Сценарий работы строится вокруг архитектурной модели или 2D-подложки. Инженер размещает оборудование, задаёт систему и формирует трассы. Автоматическая трассировка учитывает архитектурные элементы, что ускоряет первичное построение. После этого модель требует инженерной доводки: проверяются уровни, смещения, подключения, обходы конструкций и читаемость будущих планов.

Важное ограничение касается автоматических расчётов. Расчётные модули для отопительных сетей подключаются через внешние приложения и комплексы партнёров; Renga принимает готовые результаты и использует их при оформлении. Поэтому при выборе платформы нужно заранее определить расчётную связку, а не ожидать, что одна BIM-модель полностью заменит специализированную теплотехнику и гидравлику.

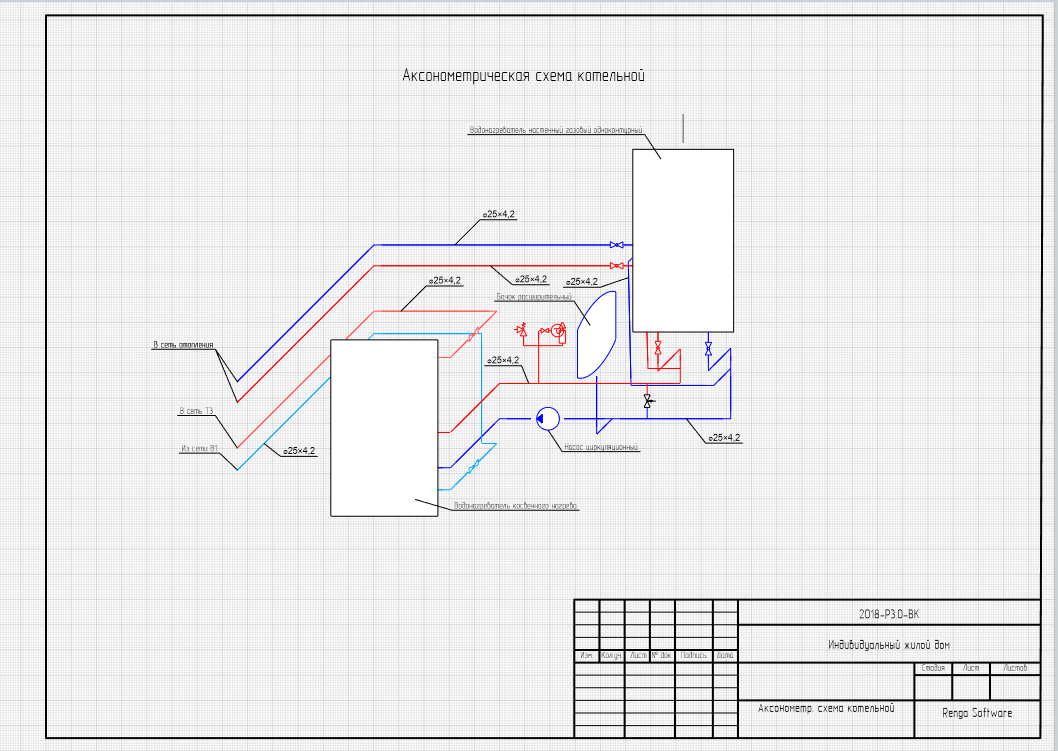

Для документации программа формирует планы, аксонометрические проекции и спецификации, связанные с моделью. Это полезно при корректировках: если сеть меняется, список элементов и виды обновляются на основе актуального состояния. Внутренний регламент должен задавать, какие свойства обязательны, кто отвечает за расчётные данные и на каком этапе модель переходит из рабочей в согласованную.

Плюсы

1. Информационное моделирование отопления и индивидуальных тепловых пунктов.
2. Автоматическая трассировка трубопроводов с учётом архитектурной модели.
3. Связанные планы, аксонометрические схемы и спецификации.
4. Подходит для многопрофильного BIM-процесса и совместной работы по зданию.

Минусы

1. Профильные автоматические расчёты отопления выполняются через внешние расчётные приложения и связки.
2. Нужны стандарты свойств, каталогов и обмена между участниками.
3. Для небольшого проекта без BIM-требований рабочий процесс избыточен.

Кому подойдёт

Российским проектным организациям и BIM-командам, которые хотят вести отопление внутри общей модели здания и готовы выстроить связку с профильными расчётными модулями.

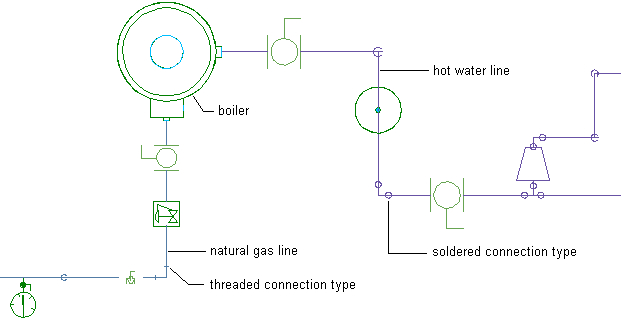

9. AutoCAD MEP toolset — для CAD-схем, трубопроводов и деталировки

AutoCAD MEP toolset развивает привычную логику AutoCAD в сторону инженерных систем здания. В рабочей среде есть инструменты для трубопроводов, оборудования, схем и специализированных MEP-объектов. Для отопления это полезно там, где проектная организация живёт в DWG-процессе, а инженер должен выпускать точные планы, схемы и пространственные трассы без перехода на полноценную BIM-платформу.

Главное отличие от обычного черчения линиями — системные объекты. Трубопровод сохраняет свойства и отображается по-разному на разных видах; схема использует интеллектуальные символы и связи. Это снижает количество ручных операций при оформлении и помогает поддерживать единый стиль инженерной документации. Для организаций с большим фондом DWG такой переход мягче, чем полная смена платформы.

AutoCAD MEP не стоит ставить на место специализированного теплотехнического расчётчика. Он силён в геометрии, схемах и деталировке, а расчётные задачи отопления часто закрываются дополнительными приложениями или отдельными комплексами. Поэтому перед стартом проекта стоит определить, откуда берутся тепловые нагрузки и гидравлические параметры, и как они попадают в чертёж.

В контроле качества полезно разделить проверку графики и инженерных данных. Сначала убедиться, что трасса связана, оборудование подключено, условные обозначения читаются и слои соответствуют стандарту. Затем сверить диаметры, расходы, потери давления и настройки по расчётному источнику. Такая двухконтурная проверка особенно важна в CAD-проектах, где часть информации вводится вручную.

Плюсы

1. Инженерные MEP-объекты и трубопроводные системы внутри привычной AutoCAD-среды.
2. Удобен для организаций с большим фондом DWG и устоявшимися CAD-стандартами.
3. Поддерживает схемы, планы и различные способы отображения трубопроводов.
4. Хорошо сочетается со специализированными расчётными надстройками.

Минусы

1. Не является самодостаточным теплотехническим расчётчиком отопления.
2. При ручном переносе расчётных параметров сохраняется риск рассинхронизации.
3. Для общей BIM-координации зданий специализированные информационные платформы дают более связанную модель.

Кому подойдёт

CAD-отделам, инженерам ОВ и организациям, которые выпускают рабочую документацию в DWG и хотят использовать специализированные MEP-объекты без полной перестройки процесса вокруг BIM.

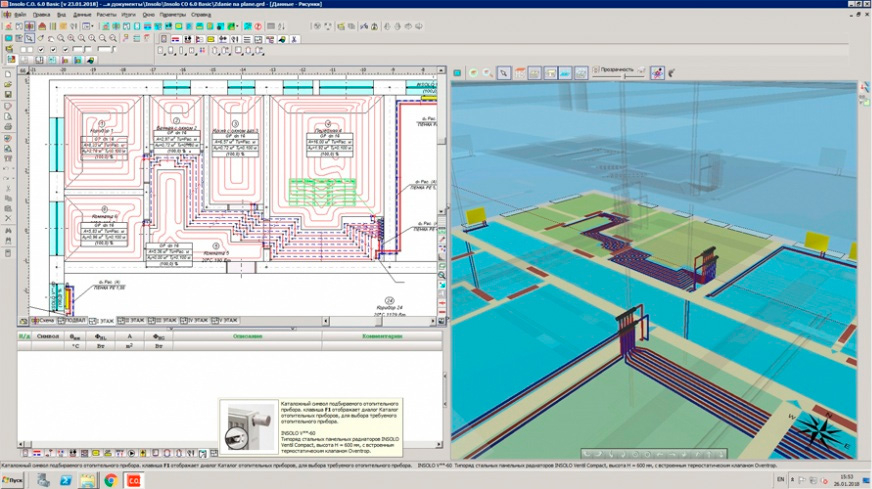

10. Audytor SET — для расчёта центрального и напольного отопления

Audytor SET — специализированный комплекс для проектирования систем центрального отопления, включая модуль для напольного отопления. Программа работает в общей 2D/3D-среде, выполняет расчёты сети, подбор диаметров и анализ потерь давления, а также поддерживает обмен с Revit и экспорт IFC. По своей роли это инженерный инструмент, ориентированный на расчёт и выпуск модели системы, а не на дизайн помещения.

Программа полезна, когда нужно последовательно пройти от схемы сети к расчётным участкам и получить параметры трубопроводов. Для напольного отопления отдельный модуль помогает работать с контурами как с частью общей системы, а не как с независимыми петлями. Это важно на объектах, где радиаторное и напольное отопление работают совместно и должны быть гидравлически увязаны.

Связка с Revit позволяет разделить роли: BIM-модель отвечает за координацию здания, а профильный комплекс — за расчёт отопления. При таком обмене нужно внимательно контролировать идентификаторы помещений, уровни и параметры элементов, чтобы после возврата данных не появлялись дубли или несвязанные объекты. IFC полезен как универсальный формат передачи, но качество обмена зависит от договорённостей о данных.

Для российской проектной практики отдельно проверяют применимость расчётной методики и нормативных предпосылок к конкретному объекту. Международный продукт не освобождает инженера от локальной нормативной проверки. Перед типовым внедрением стоит взять один реальный проект, сравнить исходные нагрузки и результаты с принятой в организации методикой, а затем закрепить настройки в шаблоне.

Плюсы

1. Специализированный расчёт центрального отопления и отдельная работа с напольными системами.
2. 2D/3D-среда для схемы и анализа сети.
3. Расчёт диаметров и потерь давления.
4. Интеграция с Revit и поддержка IFC для обмена с BIM-процессом.

Минусы

1. Нужно отдельно проверять соответствие настроек и методики требованиям конкретного проекта.
2. Интеграция с BIM требует дисциплины параметров и правил обмена.
3. Для простой визуальной планировки интерфейс и расчётная глубина избыточны.

Кому подойдёт

Инженерам по отоплению и проектным командам, которым нужен специализированный расчёт центральных и напольных систем с возможностью связать результат с BIM-моделью.

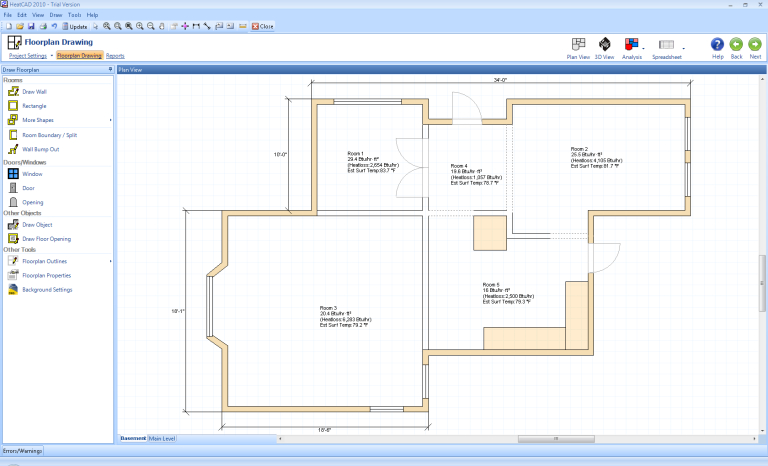

11. HeatCAD — для покомнатного расчёта теплопотерь и проектирования отопления

HeatCAD ориентирован на покомнатный расчёт теплопотерь и проектирование систем отопления в связке с CAD-планом. Он поддерживает 3D-представление и несколько региональных методик расчёта, включая ASHRAE, CSA F280 и Manual J. Это делает программу сильной в проектах, где требуется формализованный расчёт нагрузки по помещениям и дальнейшая работа с отопительной системой.

Покомнатный подход полезен тем, что результат проверяется не только по суммарной мощности здания. Если одна комната показывает аномально высокую нагрузку, инженер возвращается к ограждениям, окнам, температуре и вентиляционным предпосылкам именно этого помещения. Такой контроль значительно прозрачнее, чем одно итоговое число на весь дом.

Основное ограничение для русскоязычного проекта — региональная ориентация методик. Наличие стандартизированного расчёта не означает автоматической применимости к требованиям другой страны. При использовании HeatCAD нужно отдельно сопоставить исходные коэффициенты, климатические данные, требования к воздухообмену и расчётные температуры с нормативной базой конкретного объекта.

С точки зрения коммуникации HeatCAD полезен тем, что расчёт привязан к геометрии плана. Это облегчает объяснение, откуда появляется нагрузка конкретной комнаты. Но в коммерческой презентации стоит показывать не только цветной план, а и короткую расшифровку исходных условий: наружная температура, внутренний режим, конструкция ограждений и принятый метод расчёта.

Плюсы

1. Покомнатный расчёт теплопотерь с привязкой к плану.
2. 3D/CAD-представление объекта помогает проверять геометрию.
3. Поддержка формализованных североамериканских методик расчёта.
4. Удобен для диагностики помещений с необычно высокой или низкой нагрузкой.

Минусы

1. Региональные методики требуют отдельной проверки применимости к российским нормативам.
2. Не является универсальной BIM-платформой для всех инженерных разделов здания.
3. Для работы нужен внимательный ввод характеристик ограждений и климатических условий.

Кому подойдёт

Инженерам и компаниям, работающим по поддерживаемым HeatCAD методикам или использующим его как расчётный инструмент с обязательной локальной нормативной проверкой.

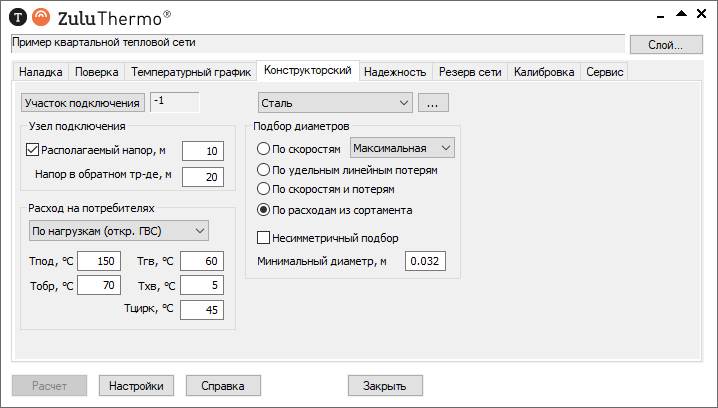

12. ZuluThermo — для гидравлики крупных тепловых сетей

ZuluThermo занимает отдельное место в подборке: это не программа для расстановки радиаторов в комнате, а комплекс для теплогидравлического моделирования тепловых сетей. Он рассчитывает гидравлические режимы, помогает анализировать пропускную способность, тепловые потери, надёжность и строить пьезометрические графики. Поэтому его правильный масштаб — наружные и распределительные сети, а не интерьер частного дома.

Сильная сторона ZuluThermo — сетевой взгляд. Инженер работает не с отдельным помещением, а с узлами и участками, источниками, потребителями и режимами большой системы. Это позволяет решать задачи, которые бытовые программы вообще не рассматривают: проверять влияние отключения участка, оценивать резерв пропускной способности, анализировать распределение давлений и тепловые потери на сети.

В проекте здания ZuluThermo обычно находится за пределами внутреннего раздела отопления. Он становится актуальным у теплоснабжающих организаций, инфраструктурных проектировщиков и на объектах, где нужно моделировать внешние тепловые сети. Поэтому сравнивать его с Дизайн Интерьера 3D или VALTEC.PRG по принципу «кто лучше» бессмысленно: это разные уровни одной инженерной цепочки.

Перед расчётом особенно важна топология сети. Ошибка в направлении связи, диаметре, длине или отметке участка влияет на режим сильнее, чем внешний вид схемы. После расчёта проверяются граничные условия, давления в характерных точках, критические участки, тепловые потери и устойчивость результатов при изменении нагрузки. Такой анализ превращает программу в инструмент принятия инфраструктурных решений, а не просто генератор графиков.

Плюсы

1. Теплогидравлическое моделирование крупных тепловых сетей.
2. Анализ пропускной способности, тепловых потерь, надёжности и режимов.
3. Пьезометрические графики и расчётные инструменты для сетевой диагностики.
4. Подходит для инфраструктурных задач, которые не закрывают программы внутреннего отопления.

Минусы

1. Не предназначен для интерьерной планировки и покомнатной расстановки радиаторов.
2. Для частного дома и квартиры функциональность не соответствует масштабу задачи.
3. Требует корректной топологии и профессиональной подготовки по тепловым сетям.

Кому подойдёт

Проектировщикам наружных тепловых сетей, теплоснабжающим организациям и инженерам, которым нужно моделировать режимы распределительной системы, а не только внутреннее отопление здания.

Как выбрать программу под конкретный проект

Выбор становится проще, если сначала сформулировать конечный артефакт. Для согласования ремонта нужен понятный план и 3D; для монтажа отопления частного дома — тепловой и гидравлический расчёт с проверкой диаметров и приборов; для крупного здания — координируемая BIM-модель и связанная документация; для городской или площадочной сети — теплогидравлическая модель. Ошибка начинается тогда, когда инструмент выбирают по известности, а не по выходному результату.

1. Квартира или частный дом, стадия идеи. Дизайн Интерьера 3D помогает быстро увязать отопительные приборы, трубы и тёплый пол с планировкой; расчёт подтверждается отдельно.
2. Частный дом, инженерный расчёт. VALTEC.PRG и PRO AQUA SET дают профильную теплотехническую и гидравлическую логику.
3. Проектная организация с BIM. nanoCAD BIM Отопление, Model Studio CS, Revit или Renga выбираются вместе с корпоративным стандартом модели и расчётной связкой.
4. MEP-команда в существующей платформе. MagiCAD Piping добавляет специализированные трубопроводные сценарии поверх Revit, AutoCAD или BricsCAD.
5. DWG-процесс без полноценного BIM. AutoCAD MEP toolset удобен для системных объектов, схем и деталировки, а расчёт подключается отдельным модулем.
6. Покомнатная нагрузка по поддерживаемым региональным методикам. HeatCAD полезен при строгой проверке применимости исходных норм.
7. Наружная тепловая сеть. ZuluThermo решает задачи сетевой гидравлики и режимов, которые лежат вне масштаба внутреннего отопления.

Если проект находится между двумя классами задач, полезно отдельно сравнить системы автоматизированного проектирования. CAD даёт точный чертёж и управляемую геометрию, BIM добавляет связанную информационную модель, а специализированный расчётчик отвечает за физику системы. В зрелом процессе эти уровни не конкурируют, а дополняют друг друга.

Какие исходные данные подготовить до расчёта

Даже самая сильная программа не исправит неверную исходную модель. Перед началом нужно заморозить набор данных, на основании которого считается отопление. Для небольшого дома это занимает меньше времени, чем последующее исправление расчёта после изменения окна, толщины стены или температурного режима. Для крупного объекта исходные данные лучше оформлять как отдельную выдачу со статусом и датой.

1. Геометрия. Площади, высоты, объёмы помещений, уровни, наружные размеры, положение стен, окон и дверей.
2. Ограждающие конструкции. Состав стен, перекрытий, кровли, пола, окон и дверей; теплотехнические характеристики должны соответствовать проекту.
3. Климатические условия. Расчётная наружная температура и другие параметры, предусмотренные принятой методикой.
4. Внутренние режимы. Требуемые температуры помещений и назначение зон.
5. Вентиляция и инфильтрация. Воздухообмен влияет на тепловую нагрузку и не должен выпадать из модели.
6. Источник тепла. Расчётные температуры подающей и обратной линии, доступный напор и режим регулирования.
7. Отопительные приборы. Тип, условия подбора, способ подключения и расчётная теплоотдача при выбранном температурном режиме.
8. Трубопроводы. Материал, расчётные характеристики, допустимые скорости, ограничения по диаметрам и монтажу.
9. Арматура. Клапаны, балансировочные устройства, насосы, коллекторы и другие элементы с характеристиками сопротивления.
10. Версия архитектуры. Номер или дата модели, чтобы после изменений было понятно, на какой основе выполнен расчёт.

Для работы с заказчиком полезно разделить исходные данные на подтверждённые и требующие решения. Например, геометрия уже утверждена, а тип радиаторов ещё выбирается. Тогда расчёт строится на временном предположении, которое явно фиксируется в рабочей документации. Такой приём снижает риск, что временный параметр незаметно станет окончательным и попадёт в монтаж.

Практический алгоритм: от планировки до проверенного проекта

Универсальный процесс не зависит от конкретного бренда программы. Он нужен, чтобы не пропустить физику системы за удобным интерфейсом. Последовательность работает и в связке нескольких приложений, и внутри большого BIM-комплекса: сначала фиксируется архитектурная основа, затем расчёт, после чего модель и документация проходят независимую проверку.

1. Шаг 1. Зафиксировать архитектурную основу. Проверить размеры, уровни, помещения и ограждения. До этого этапа расчёт носит предварительный характер.
2. Шаг 2. Рассчитать тепловые нагрузки. Получить нагрузку по каждому помещению, а не только сумму по зданию. Аномальные помещения проверить отдельно.
3. Шаг 3. Выбрать режим системы. Зафиксировать температуры теплоносителя и принцип регулирования, потому что от них зависит подбор приборов и расход.
4. Шаг 4. Разместить приборы. Увязать мощность и расположение с окнами, мебелью, отделкой, доступом для обслуживания и требованиями проекта.
5. Шаг 5. Построить сеть. Задать подающую и обратную линии, стояки, коллекторы и контуры. В BIM одновременно проверить пространственные конфликты.
6. Шаг 6. Выполнить гидравлический расчёт. Определить расходы, диаметры, потери давления и критические циркуляционные пути.
7. Шаг 7. Настроить балансировку и насос. Убедиться, что выбранный режим достижим на всех ветвях и что управляющая арматура работает в расчётной области.
8. Шаг 8. Сформировать документацию. Планы, аксонометрию, спецификации и отчёты получать из актуальной версии модели или расчёта.
9. Шаг 9. Провести независимую проверку. Сверить контрольные помещения, один-два характерных контура и суммарные значения альтернативным способом или внутренней методикой.
10. Шаг 10. Зафиксировать версию. После согласования сохранить отчёты и исходные данные, чтобы последующие изменения были трассируемыми.

На практике полезно отделить момент согласования концепции от момента инженерного утверждения. Например, заказчик сначала принимает расположение радиаторов и коллекторного шкафа на наглядной модели. После этого инженер выполняет расчёт и при необходимости корректирует приборы, диаметры и трассы. Изменения возвращаются в визуальную модель только после расчётного подтверждения. Такой цикл уменьшает количество ситуаций, когда красивый, но неподтверждённый вариант уже воспринимается всеми участниками как окончательный.

Как проверить расчёт и модель до выпуска

Проверка не должна сводиться к отсутствию сообщений об ошибках. Программа контролирует только те правила, которые в неё заложены, поэтому инженерный аудит нужен отдельно. Практично идти от крупного к частному: сначала суммарная нагрузка и режим системы, затем помещения, после этого циркуляционные пути и отдельные узлы. Такой порядок быстрее выявляет систематическую ошибку исходных данных.

1. Суммарная тепловая нагрузка. Сравните её с ориентиром для аналогичного объекта и объясните заметные отклонения через геометрию, ограждения или воздухообмен.
2. Покомнатные значения. Отсортируйте помещения по нагрузке на площадь. Крайние значения чаще всего показывают ошибку исходных данных или особую конструкцию.
3. Подбор приборов. Проверьте, что теплоотдача соответствует фактическому температурному режиму, а не каталожному значению для других температур.
4. Расходы. Сверьте расход ветвей с тепловой нагрузкой и перепадом температур. Разрыв единиц измерения быстро выявляется на этом этапе.
5. Диаметры и скорости. Ищите резкие скачки диаметра и участки с выбивающимися скоростями.
6. Потери давления. Найдите наиболее неблагоприятный контур и убедитесь, что насос и регулирующая арматура обеспечивают требуемый режим.
7. Топология. Проверьте направление подающей и обратной линий, соединения, разрывы, дубли и незамкнутые участки.
8. Коллизии. В 3D просмотрите пересечения с конструкциями, воздуховодами, водоснабжением, кабельными трассами и зонами обслуживания оборудования.
9. Документация. Сверьте количество приборов и арматуры в спецификации с моделью и планами; проверьте марки, подписи и масштабы.
10. Версионность. Убедитесь, что расчёт и чертежи построены по одной версии архитектуры.

Полезный приём для команды — выбрать три контрольные точки проекта: помещение с наибольшей удельной нагрузкой, наиболее протяжённый циркуляционный путь и типовой участок сети. Их параметры проверяются вручную или вторым расчётным инструментом. Это не заменяет полный расчёт, но быстро показывает систематическую ошибку в единицах, исходных температурах, коэффициентах или структуре сети.

Отдельный аудит нужен спецификациям. Автоматически сформированная ведомость экономит время только тогда, когда она действительно собрана из актуальной модели. Перед выпуском стоит сравнить количество приборов на плане и в ведомости, проверить дубли позиций, убедиться в корректности диаметров и типов арматуры. В BIM-проектах полезно также проверить, что скрытые или временные элементы не попали в финальную спецификацию.

Типичные ошибки при цифровом проектировании отопления

Большинство проблем возникает не потому, что программа считает неправильно, а потому, что пользователь подаёт ей неверную модель или неправильно интерпретирует результат. Ошибки повторяются в разных классах ПО, поэтому их удобнее контролировать отдельным чек-листом до передачи проекта на внутреннюю экспертизу.

1. Подмена расчёта визуализацией. Красивые красно-синие трубы на 3D-плане не подтверждают расход, диаметр и балансировку.
2. Суммарный расчёт вместо покомнатного. Общей мощности здания недостаточно для корректного подбора приборов по помещениям.
3. Неверный температурный режим. При изменении температуры подачи меняется требуемая площадь или мощность отопительных приборов.
4. Игнорирование вентиляции. Потери на нагрев наружного воздуха способны заметно изменить нагрузку и должны учитываться принятой методикой.
5. Ручное копирование данных между программами. Чем больше повторных вводов, тем выше риск, что одна цифра останется от старой версии проекта.
6. Непроверенные библиотеки. BIM-семейство или каталожный объект может иметь удобную геометрию, но неполные или устаревшие расчётные свойства.
7. Автоматическая трассировка без инженерной ревизии. Алгоритм ускоряет построение, но итоговую трассу нужно проверять на монтажность, обслуживание и нормативные ограничения.
8. Слепое доверие к автоматическому диаметру. Диаметр оценивается вместе со скоростью, потерями давления и доступной арматурой.
9. Отсутствие версии исходной архитектуры. После нескольких правок невозможно понять, к какому плану относится расчёт.
10. Финальная спецификация без визуальной сверки. Перед выпуском количество оборудования в ведомости стоит сравнить с моделью и планами.

Для презентации проекта полезно использовать понятные кадры модели, но технический смысл должен оставаться на первом месте. Общие принципы подготовки визуализации интерьера и экстерьера помогают сделать изображения читаемыми для заказчика: выбрать ракурс, убрать визуальный шум, показать систему в контексте помещения. При этом рядом с визуалом в рабочей коммуникации должны оставаться расчётные параметры и версия проекта.

Метрики, по которым стоит оценить внедрение программы в команде

Для компании выбор ПО лучше оценивать не только по набору функций, но и по измеримому эффекту на реальных проектах. Пилотный проект позволяет сравнить старый и новый процесс на одинаковом типе объекта и не сводить решение к субъективному впечатлению от интерфейса. Метрики особенно важны для дорогих BIM-связок: экономия проявляется не в одном действии, а в сокращении повторной работы после изменений.

1. Время до первого согласованного варианта. Сколько часов проходит от получения архитектуры до схемы, которую можно обсуждать с заказчиком и смежниками.
2. Время на корректировку. Сколько занимает изменение после переноса помещения, радиатора или стояка.
3. Число ручных переносов данных. Чем меньше повторных вводов из таблицы в чертёж и обратно, тем ниже риск рассинхронизации.
4. Количество замечаний на внутренней проверке. Отдельно полезно считать ошибки геометрии, расчёта и документации.
5. Доля автоматически обновляемой документации. Сколько спецификаций, видов и схем действительно меняются вслед за моделью.
6. Время на выпуск после последней корректировки. Этот показатель хорошо показывает ценность связанной модели.
7. Повторное использование. Насколько легко перенести проверенные шаблоны, библиотеки и настройки на следующий проект без копирования ошибок.
8. Прозрачность расчёта. Может ли другой инженер восстановить логику решения по исходным данным и отчётам без устных пояснений автора.

Пилот лучше проводить на среднем по сложности объекте: слишком простой не покажет преимущества автоматизации, а слишком сложный смешает проблемы программы с проблемами внедрения. После пилота команда фиксирует, какие этапы ускорились, какие остались ручными, где возникли новые риски и какие стандарты нужно доработать. Только после этого имеет смысл масштабировать инструмент на типовые проекты.

Для управленческого решения полезно считать не только скорость, но и стоимость ошибки. Один пропущенный конфликт трубопровода с конструкцией или неверная спецификация иногда перекрывают экономию нескольких часов моделирования. Поэтому в пилоте фиксируют замечания, которые обнаружены до стройки, и отдельно отмечают, какие из них программа помогла предотвратить автоматически, а какие выявил инженер вручную.

Как организовать связку двух или трёх программ без рассинхронизации

Во многих проектах одна программа отвечает за планировку, вторая — за расчёт, третья — за выпуск BIM-модели или чертежей. Такой процесс работает нормально, пока у команды есть единый источник геометрии и понятные правила передачи данных. Проблема начинается, когда каждый участник хранит собственную копию плана и правит её независимо.

1. Назначьте ведущую модель. Архитектурный план или BIM-модель должны иметь однозначный статус и номер версии.
2. Фиксируйте дату расчёта. В отчёте указывайте, на какой версии геометрии выполнен тепловой и гидравлический расчёт.
3. Не переносите параметры вручную без контроля. Если обмен автоматизировать нельзя, используйте единый лист сверки помещений и расчётных нагрузок.
4. Разделяйте геометрические и расчётные изменения. Перенос радиатора не всегда меняет нагрузку, но изменение окна или состава стены меняет.
5. Храните контрольные отчёты. После каждого крупного этапа сохраняйте суммарные нагрузки, расходы и критические контуры для сравнения с новой версией.
6. Назначьте ответственного за выпуск. Финальная документация должна собираться только после подтверждения, что расчёт и модель синхронизированы.

Практически полезна простая ведомость обмена: номер помещения, площадь, расчётная нагрузка, выбранный прибор, расход, ветвь системы и отметка о последнем обновлении. Она не заменяет BIM и не является отдельным расчётом, но помогает быстро увидеть, где данные расходятся между программами. Для небольшой команды это часто эффективнее сложной интеграции, внедрённой без регламента.

Частые вопросы

Вывод

Универсальной программы, одинаково сильной для интерьерной концепции, теплотехнического расчёта, BIM-координации и городской тепловой сети, нет — и это нормальное разделение инженерных задач. Дизайн Интерьера 3D удобен как первый визуальный слой проекта: в нём легко показать размещение приборов, труб и тёплого пола в контексте квартиры или дома. VALTEC.PRG и PRO AQUA SET сильнее там, где на первый план выходит расчёт внутренних систем. nanoCAD BIM Отопление, Model Studio CS, MagiCAD, Revit и Renga подходят командам, которым важна связанная цифровая модель и документация. AutoCAD MEP остаётся практичным CAD-вариантом для DWG-процесса, Audytor SET и HeatCAD дают специализированные расчётные сценарии, а ZuluThermo работает уже на уровне тепловых сетей.

Правильный выбор начинается с результата, который нужно проверить и передать дальше. Сначала определите масштаб проекта и обязательные расчёты, затем — требования к 3D, BIM и документации, после чего проведите пилот на реальном объекте. Финальным критерием должна быть не скорость построения красивой схемы, а воспроизводимый проект: понятные исходные данные, проверяемый расчёт, согласованная геометрия и документация, которая обновляется без скрытых расхождений.
