Лучшие программы для проектирования электропроводки

Проект электропроводки удобно начинать не с выбора конкретной программы, а с понимания того, какой результат нужен в конце. Для ремонта квартиры достаточно связать план помещений с мебелью, розетками, выключателями, светильниками и трассами. Для частного дома к этому добавляются этажи, инженерные зоны и более сложная структура линий. Для коммерческого или промышленного объекта уже важны схемы, спецификации, маркировка, расчёты, совместная информационная модель и выпуск рабочей документации. Поэтому в этом рейтинге рядом стоят бытовые планировщики, редакторы электрических схем, системы автоматизированного проектирования (САПР), системы информационного моделирования зданий (BIM, Building Information Modeling) и специализированные электротехнические ECAD-системы (Electrical Computer-Aided Design). Подборка дополняет большой обзор программ для проектирования электропроводки на Xeon Live, но здесь акцент сделан на выборе рабочего класса инструмента и проверке результата перед монтажом.

Что считать проектом электропроводки, а что — только чертежом

У электрического проекта несколько уровней. Самый наглядный — план помещения, на котором отмечены точки подключения, оборудование и маршруты. Он отвечает на бытовые вопросы: не окажется ли розетка за шкафом, где поставить выключатель, к какой стене подвести питание для техники, как развести свет по зонам. Отдельный план розеток и выключателей особенно полезен до отделочных работ: размеры мебели, дверные полотна и сценарии использования комнаты уже можно сверить с расположением электроточек.

1. Пространственный план. Помещения, мебель, оборудование, розетки, выключатели, светильники, щит и маршруты линий. Это основа для согласования с заказчиком и монтажником.
2. Схемотехническая часть. Связи между аппаратами, проводниками, клеммами, устройствами защиты и потребителями. Здесь важнее условные обозначения, логика соединений и читаемость листа, чем визуализация интерьера.
3. Расчётная часть. Нагрузки, падение напряжения, выбор проводников и защитной аппаратуры, проверка режимов и другие инженерные вычисления, которые зависят от назначения объекта и действующих норм.
4. Документация. Однолинейные и принципиальные схемы, планы, кабельные журналы, перечни элементов, спецификации и листы проекта. Набор документов определяется задачей и стадией работ.
5. Информационная модель. Для BIM-проектов электрические сети связываются с архитектурой и другими инженерными системами. В модели важны не только линии на листе, но и свойства оборудования, трассы, коллизии и согласованность изменений.

Эти уровни нельзя смешивать. Красивый план квартиры не заменяет инженерные расчёты, а профессиональная принципиальная схема сама по себе не показывает, как розетка расположена относительно кровати или кухонного гарнитура. Перед началом работы полезно сверить состав материалов с логикой инженерного проекта квартиры или дома: сначала фиксируются исходные данные и сценарии эксплуатации, затем выполняются планы и схемы, после чего проверяются взаимосвязи и комплектность.

Как мы сравнивали программы

Сравнивать такие решения только по количеству функций бессмысленно: у бытового планировщика и промышленной ECAD-системы разные задачи. В рейтинге оценивается не масштаб продукта, а то, насколько последовательно он закрывает свой рабочий сценарий. Для каждой позиции учитывались тип проекта, платформа, способ построения схемы, работа с планом помещения, отчётность, совместимость с другими этапами проектирования и сложность подготовки результата для следующего участника процесса.

1. Связь с планом помещения. Важно для ремонта и строительства: точки, мебель и инженерные маршруты должны находиться в одной системе координат.
2. Работа с электрическими схемами. Учитывались библиотеки символов, проводники, клеммы, нумерация, перекрёстные ссылки и структурирование листов там, где это относится к назначению программы.
3. Документы и отчёты. Оценивалась возможность получить не только картинку, но и понятный комплект: листы, спецификации, перечни, кабельные данные или хотя бы печатный план.
4. Проверка проекта. Сильнее выглядят решения, где можно отследить связи, согласованность модели, корректность размещения или состав оборудования, а не только вручную нарисовать линии.
5. Порог освоения. Для владельца квартиры ценится быстрый переход от обмера к понятному плану. Для инженера допустима более сложная среда, когда она оправдана автоматизацией документации и большими проектами.
6. Обмен данными. В профессиональной работе важны формат чертежей DWG (от drawing — чертёж), открытый формат обмена BIM-моделями IFC (Industry Foundation Classes), формат документов PDF (Portable Document Format) и передача проекта коллегам. Для бытового сценария достаточно аккуратного печатного или электронного комплекта.

Рейтинг специально разделён по платформам и классу работы. Смешивать браузерный планировщик с промышленной системой в одной линейке мест было бы некорректно. Для расширения профессиональной части можно отдельно посмотреть подборку BIM-решений и обзор систем автоматизированного проектирования: там шире раскрываются задачи координации модели и универсального черчения.

Рейтинг программ для проектирования электропроводки

Первой стоит Дизайн Интерьера 3D: это выбранный для публикации продукт и одновременно понятный пример программы, в которой электрическая разводка рассматривается в контексте реальной квартиры. Дальше расположены инструменты с иным назначением: от инженерного планировщика дома и редактора схем до BIM- и ECAD-систем. Такой порядок не означает, что бытовая программа сильнее профессиональной. Он показывает движение от задачи частного ремонта к специализированному проектированию.

Windows: план квартиры, дома и инженерные чертежи

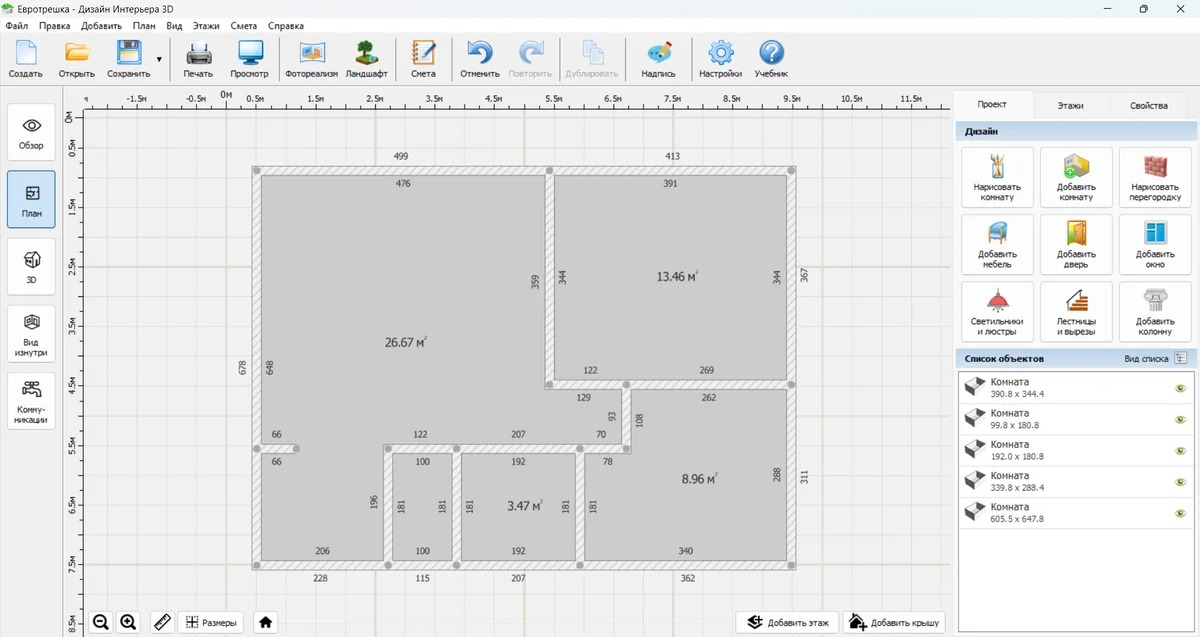

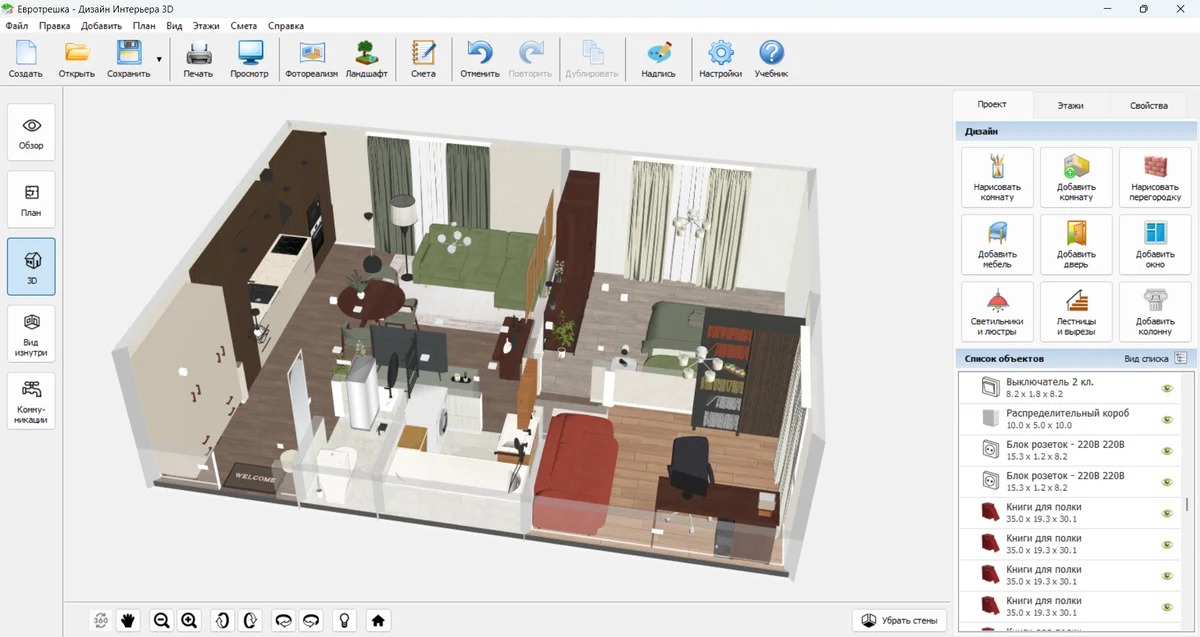

1. Дизайн Интерьера 3D

Дизайн Интерьера 3D связывает интерьерный план с коммуникациями, поэтому электроточки рассматриваются не отдельно от помещения, а вместе с мебелью, техникой, дверями и зонами освещения. На Xeon Live есть отдельный разбор Дизайна Интерьера 3D. Для электрики важна именно эта пространственная связка: пользователь сначала создаёт или импортирует план, затем размещает оборудование, розетки, выключатели и светильники, после чего наносит линии проводки. Такой подход удобен на стадии ремонта, когда нужно согласовать расположение точек до штробления и отделки.

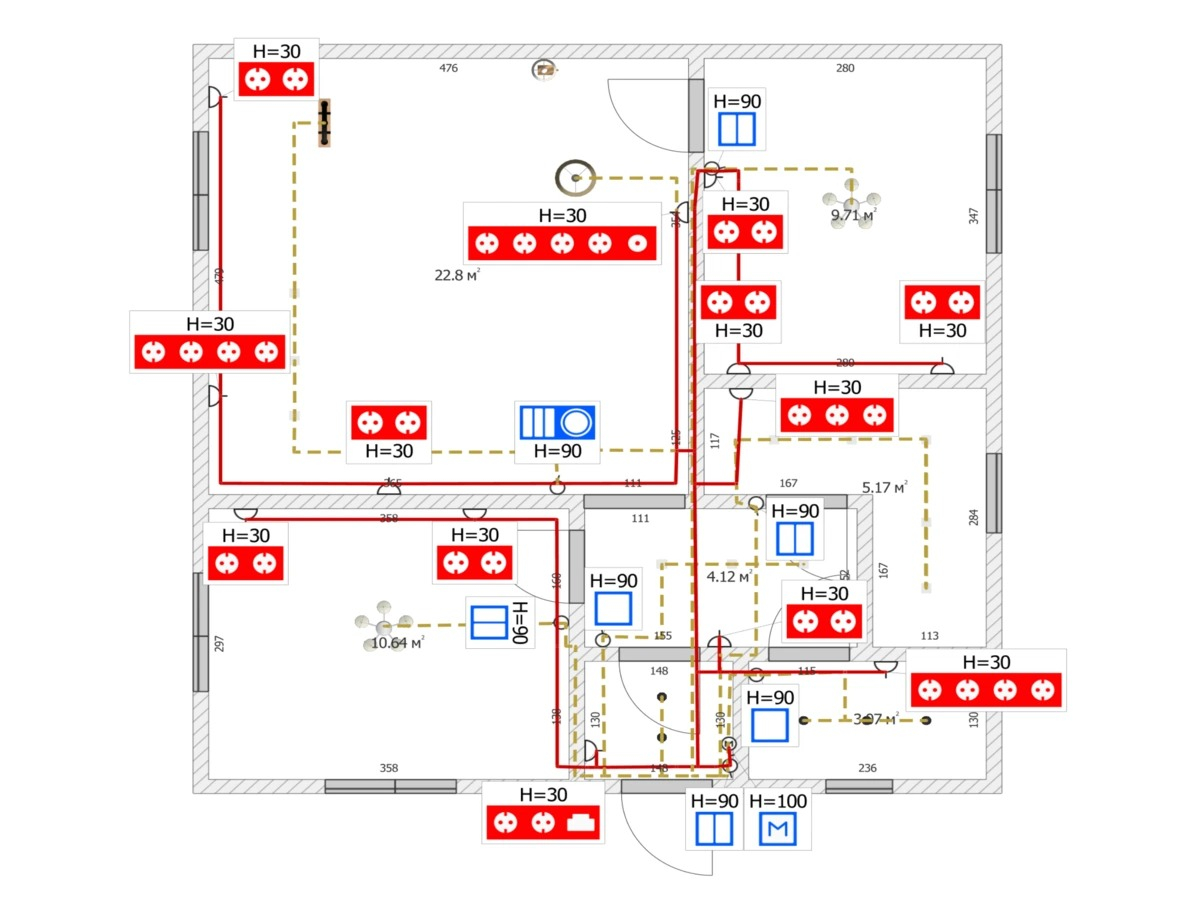

Для бытового проекта сильная сторона программы — возможность проверить электрику относительно предметов. После расстановки мебели сразу видно, не перекрывается ли блок розеток шкафом, с какой стороны кровати нужен выключатель, где потребуется питание для телевизора, рабочего стола или кухонной техники. Та же логика работает с освещением: точки света и управление можно оценивать в контексте планировки, а не на отдельном абстрактном листе.

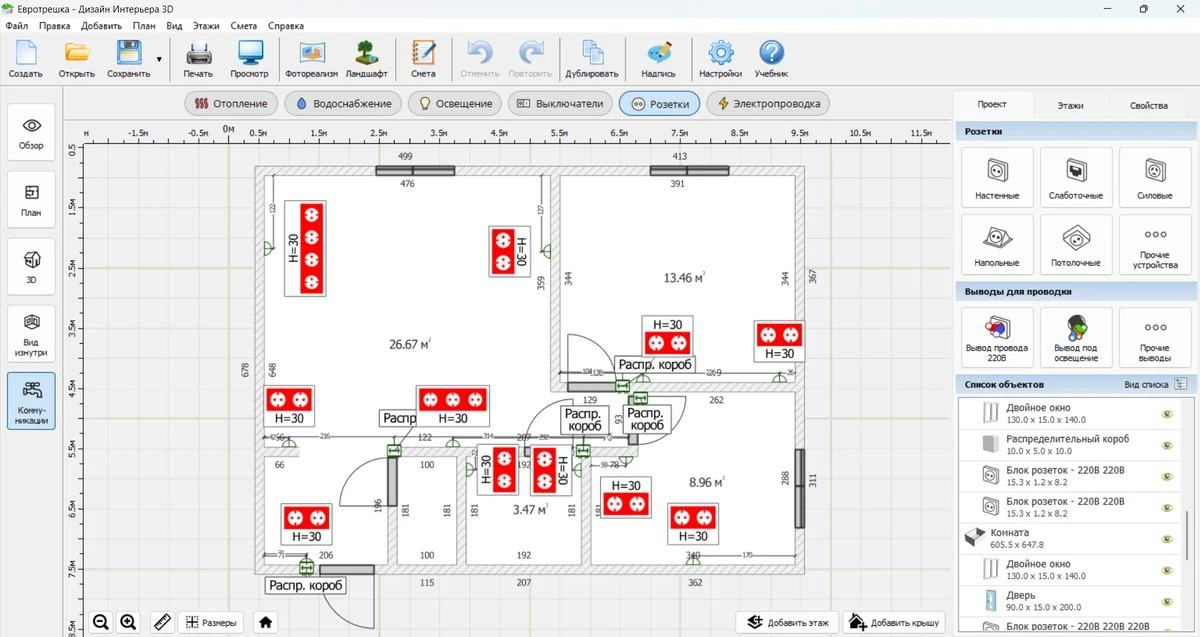

Работу удобно вести слоями смысла. Сначала фиксируются стены, проёмы и крупная мебель. Затем наносятся светильники и выключатели, потому что для них важны маршруты движения и сценарии использования комнаты. После этого размещаются розеточные группы и отдельные выводы для техники. Линии проводки лучше наносить последними: на этом этапе уже понятны конечные точки и проще заметить неоправданно длинные или пересекающиеся маршруты. Готовый план следует передавать специалисту вместе с перечнем помещений и назначением линий, а инженерные расчёты выполнять отдельно.

Плюсы

1. Электрика размещается на реальном плане квартиры вместе с мебелью, техникой, дверями и другими объектами.
2. Подходит для раннего согласования розеток, выключателей, светильников и маршрутов до начала отделочных работ.
3. Можно совместить электрическую часть с общей планировкой ремонта и быстрее находить пространственные конфликты.
4. Интерфейс ориентирован на пользователя без опыта работы в промышленной САПР.

Минусы

1. Программа не заменяет специализированный электротехнический расчёт и профессиональный выпуск сложной рабочей документации.
2. Для производственных шкафов, развитых клеммных схем и крупных объектных проектов нужны инструменты другого класса.

Кому подойдёт

Владельцам квартир и домов, дизайнерам интерьера и небольшим ремонтным командам, которым нужен наглядный план электроточек в привязке к обстановке. Особенно полезна программа до начала монтажа, когда расположение мебели ещё можно корректировать вместе с розетками и освещением.

2. Домашний Инженер 3D

Домашний Инженер 3D ориентирован не на декоративную часть интерьера, а на инженерные коммуникации дома. В электрическом разделе на план добавляются светильники, розетки, выключатели, распределительные элементы, щит и кабельные линии. Это делает программу уместной для частного строительства и капитального ремонта, где электрическая схема идёт рядом с отоплением, водоснабжением и другими системами.

Для дома важна поэтажность и последовательность инженерного планирования. Сначала создаётся геометрия здания, затем отмечаются точки потребления и оборудование, после чего прокладываются линии. Такой порядок дисциплинирует проект: электрика появляется не на пустом листе, а в уже определённой архитектуре. В результате проще сверять кабели с дверями, лестницами, сантехническими зонами и местами установки техники.

Практический сценарий выглядит так: подготовить чистый план этажа, добавить постоянное оборудование и крупную мебель, нанести осветительные приборы, распределить розетки и выключатели, затем связать потребителей с щитом. На финальном проходе стоит убрать лишние линии с рабочего листа, проверить читаемость обозначений и сформировать отдельные листы для разных систем. Такой комплект легче обсуждать с монтажником, чем один перегруженный план.

Плюсы

1. Инженерные коммуникации проектируются в одной среде и остаются привязанными к плану дома.
2. Электрический раздел подходит для силовых и слаботочных линий, розеток, освещения и распределительных элементов.
3. Удобен для многоэтажного частного дома, где важно последовательно разбирать каждый уровень.
4. Проект можно использовать как наглядную основу для дальнейшего уточнения профессиональным электриком.

Минусы

1. Сложные электротехнические расчёты и промышленная документация выходят за пределы назначения программы.
2. При насыщенной схеме требуется аккуратно разделять виды и листы, иначе бытовой план быстро становится перегруженным.

Кому подойдёт

Частным застройщикам, владельцам домов и мастерам, которым нужен единый план коммуникаций. Программа особенно полезна, когда электрика проектируется одновременно с другими инженерными системами и важно видеть их на одной архитектурной основе.

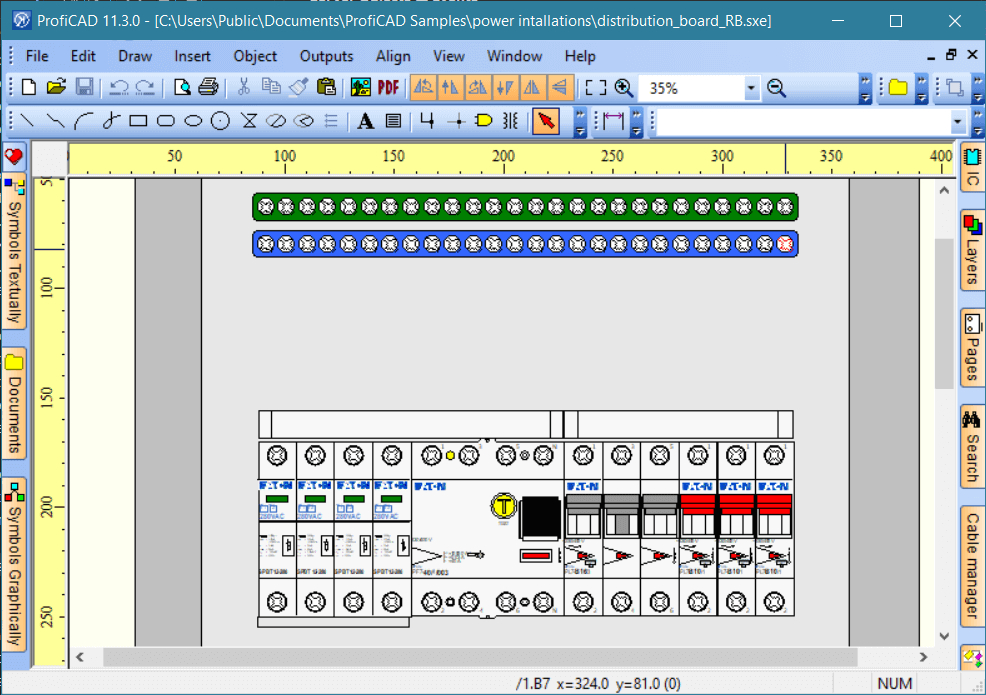

3. ProfiCAD

ProfiCAD — специализированная настольная САПР для электрических и электронных схем. В отличие от интерьерных планировщиков, здесь основой становится лист документации: символы, соединения, кабели, клеммы, обозначения и состав проекта. При этом программа умеет работать и с планами помещений в масштабе, поэтому её можно применять не только для принципиальной схемы, но и для электрического плана здания.

Сильная сторона ProfiCAD — документная дисциплина. Проект собирается из стандартных электрических элементов, а не из произвольных линий. Для проводов, кабелей и клемм можно вести структурированные данные, формировать списки и поддерживать единообразные обозначения. Это снижает вероятность ситуации, когда одинаковые устройства на разных листах подписаны по-разному или кабель есть на схеме, но отсутствует в перечне.

Для электропроводки квартиры ProfiCAD рационально использовать в связке с отдельным планом помещения. На первом листе располагается план и точки, на втором — схема распределения по группам, на следующих — при необходимости более подробные соединения. Такой подход сложнее интерьерного планировщика, зато результат ближе к технической документации. Важно заранее определить правило именования цепей и устройств и не менять его в середине проекта.

Плюсы

1. Специализация на электрических схемах, кабелях, клеммах и документации.
2. Есть масштабное черчение планов помещений и примеры электрической разводки здания.
3. Проектные данные можно структурировать в списки материалов, проводов, кабелей и клемм.
4. Подходит для аккуратной подготовки многостраничного технического комплекта.

Минусы

1. Нет интерьерной 3D-визуализации и бытовой проверки расположения точек относительно мебели.
2. Для полноценной инженерной части расчёты нагрузок и защитных аппаратов выполняются другими средствами.

Кому подойдёт

Электрикам, небольшим проектным бюро и техническим специалистам, которым важнее читаемая электрическая документация, чем фотореалистичная модель помещения. Это хороший переходный вариант между простым планом и тяжёлой промышленной ECAD-системой.

4. nanoCAD BIM Электро

nanoCAD BIM Электро — профессиональное решение для информационного моделирования систем силового электрооборудования и освещения. Базовый обзор платформы есть в материале Xeon Live о nanoCAD. Электрический модуль работает не как универсальный редактор линий: оборудование, трассы и документы связаны с информационной моделью, а часть операций автоматизирована. Это особенно важно на объектах, где электрика должна согласовываться с архитектурой и другими инженерными разделами.

В проекте можно размещать электротехническое оборудование, строить кабельные трассы, выполнять электрические и светотехнические расчёты, проверять модель и получать отчётные документы. Это меняет сам способ работы: инженер не рисует каждый итоговый лист независимо, а формирует данные и геометрию, из которых затем получается документация. Исправление в модели должно последовательно отражаться в связанных представлениях. Актуальные системные требования также перечисляют поддерживаемые российские дистрибутивы Linux. В рейтинге продукт оставлен в основной профессиональной настольной группе, а дополнительная платформа отмечена внутри карточки.

Для внедрения такой системы нужна дисциплина исходных данных. До моделирования определяют структуру проекта, правила именования, состав библиотек оборудования, требования к оформлению и обмену с другими разделами. Затем создают модель по зонам или этажам, связывают оборудование трассами, выполняют проверки и только после этого выпускают листы. Быстрая попытка просто начертить план лишает BIM-подход основной пользы.

Плюсы

1. Электрическое оборудование, трассы, расчёты и отчётные документы объединяются в информационной модели.
2. Есть средства автоматической и ручной расстановки, трассировки кабелей, маркировки и проверки модели.
3. Подходит для гражданских и промышленных объектов, где электрическая часть согласуется с другими инженерными системами.
4. Поддерживает профессиональный обмен модельными и чертёжными данными.

Минусы

1. Для ремонта одной квартиры функциональность и организационные требования избыточны.
2. Эффективная работа требует подготовленных библиотек, правил моделирования и навыков выпуска проектной документации.

Кому подойдёт

Инженерам-проектировщикам, организациям, которые ведут разделы электроснабжения и освещения, и командам с BIM-процессом. nanoCAD BIM Электро особенно уместен, когда нужно не просто нарисовать схему, а поддерживать согласованную модель и выпускать из неё комплект документов.

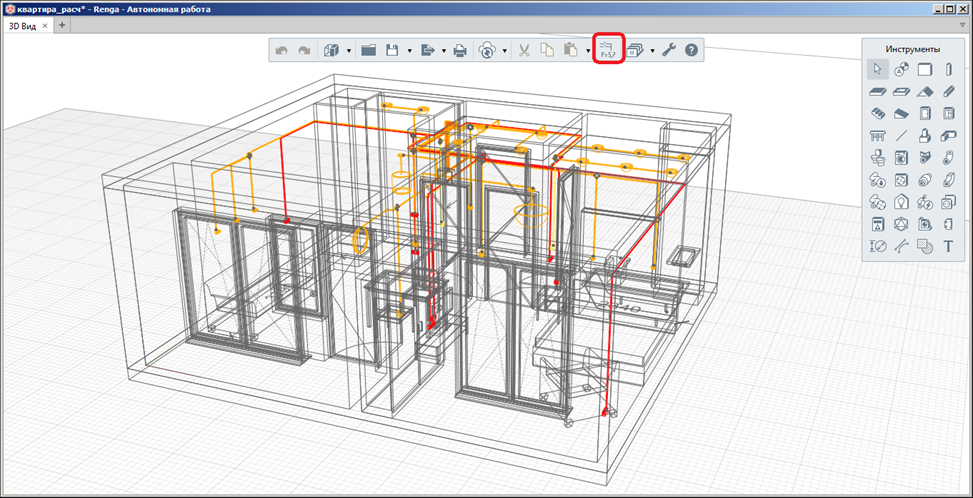

5. Renga

Renga — BIM-система для проектирования зданий и инженерных сетей; общие возможности продукта разобраны в обзоре Renga на Xeon Live. Для электрики в модели создаются внутренние системы, размещается оборудование и строятся электрические линии. Трассировка выполняется по правилам, заданным инженером, поэтому сеть учитывает пространственную модель здания, а не существует отдельно от неё.

Практическая ценность Renga проявляется на этапе координации. Электрические линии проходят в том же пространстве, где уже есть стены, перекрытия, воздуховоды, трубопроводы и другие элементы здания. Инженер задаёт правила прокладки и точки подключения, а затем контролирует получившийся маршрут. Это сокращает объём ручной геометрической работы и помогает раньше обнаружить пространственные конфликты.

Для электрической части полезно отделять модель сети от расчётной методики. В этом рейтинге Renga оценивается за пространственную модель, автоматизированную трассировку, планы и схемы. Расчётную часть проекта следует вести по принятой инженерной методике и возвращать подтверждённые параметры в модель. В рабочем регламенте заранее определяют, где хранится исходная мощность потребителей, кто отвечает за подбор защиты и как результаты расчёта связываются с моделью.

Плюсы

1. Электрические линии моделируются внутри общей модели здания и согласуются с геометрией объекта.
2. Автоматическая трассировка уменьшает объём ручного построения протяжённых сетей.
3. Из модели можно получать планы и схемы инженерных систем для проектной документации.
4. Подходит для совместной BIM-работы архитекторов, конструкторов и инженеров.

Минусы

1. Для небольшой квартиры BIM-процесс тяжелее простого планировщика и требует больше подготовки.
2. Расчётную часть и правила обмена с профильными электротехническими средствами нужно определить в проектном регламенте.

Кому подойдёт

Проектным организациям и BIM-командам, которые моделируют здание целиком и хотят координировать электроснабжение с другими разделами. Renga подходит для объектов, где пространственная увязка инженерных сетей важна не меньше, чем оформление схем.

6. AutoCAD Electrical

AutoCAD Electrical — специализированный набор инструментов AutoCAD для электрических схем и систем управления. Базовые возможности исходной САПР рассмотрены в материале Xeon Live об AutoCAD. Electrical добавляет интеллектуальные символы, автоматическую маркировку проводов и компонентов, перекрёстные ссылки, отчёты, работу с программируемыми логическими контроллерами и средства построения типовых цепей.

Этот инструмент особенно силён в проектах электрооборудования, шкафов управления и автоматизации. Вместо обычных графических примитивов используются объекты, которые несут проектные данные. Нумерация, обозначения, ссылки между контактами и отчёты формируются на основе структуры проекта. В большом комплекте это снижает количество ручных правок и помогает поддерживать единообразие документации.

Для планировки электропроводки жилого помещения AutoCAD Electrical обычно не является первым выбором. Расставить точки на плане можно и в обычной чертёжной среде, но основная отдача Electrical появляется там, где много схем, устройств и связей. Поэтому рациональный сценарий — применять его в составе профессионального проектирования, а не как визуальный планировщик мебели и розеток.

Плюсы

1. Специализированные электрические символы и проектные данные вместо набора несвязанных графических элементов.
2. Автоматизация маркировки проводов и компонентов, перекрёстных ссылок и отчётности.
3. Подходит для многостраничных проектов управления, шкафов и промышленного электрооборудования.
4. Работает в знакомой многим инженерам среде AutoCAD.

Минусы

1. Функциональность ориентирована прежде всего на электрические схемы и автоматизацию, а не на интерьерный план квартиры.
2. Порог освоения и организация проекта заметно выше, чем у бытовых планировщиков.

Кому подойдёт

Инженерам по автоматизации, разработчикам шкафов управления и проектировщикам, которые уже используют AutoCAD и выпускают большой объём электрических схем. Для частного ремонта этот вариант оправдан только при наличии профессионального рабочего процесса.

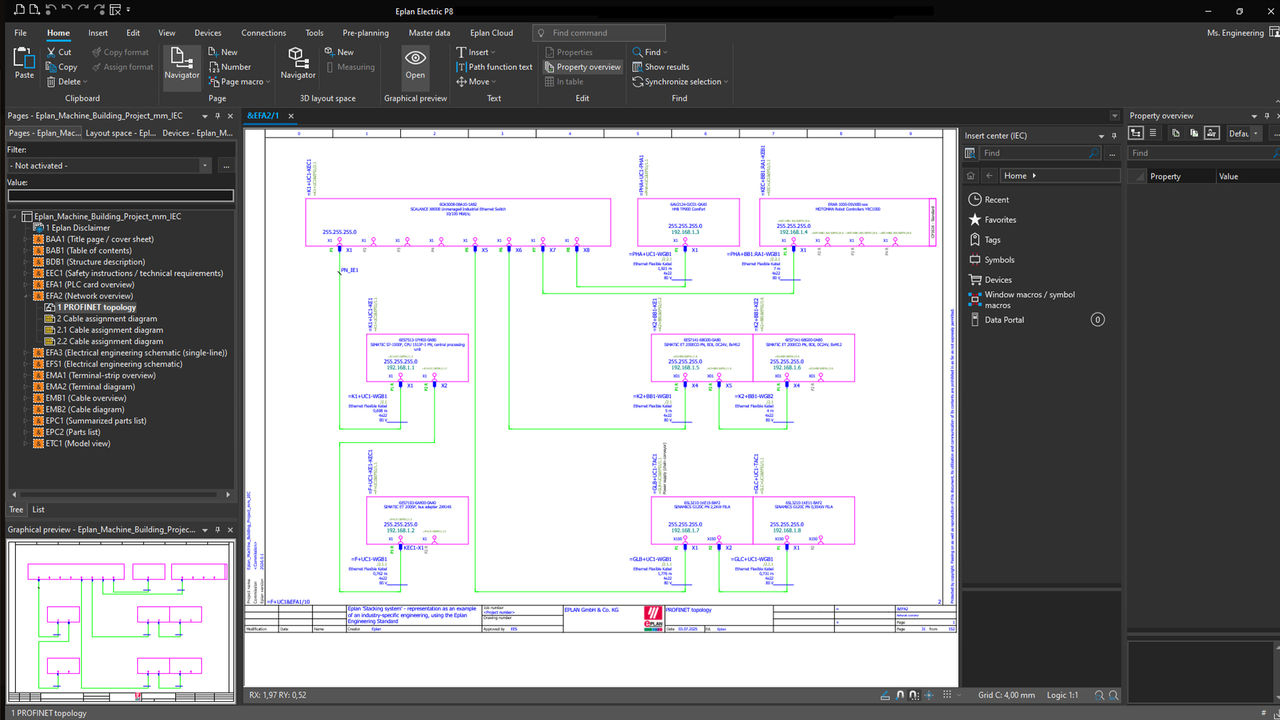

7. EPLAN Electric P8

EPLAN Electric P8 — промышленная ECAD-система для разработки и документирования электротехнических проектов. Её логика строится вокруг структурированного проекта, устройств, соединений, кабелей, клемм и отчётов. Схема рассматривается как представление данных проекта, поэтому изменение устройства отражается не только на одном листе, но и в связанных списках и отчётных формах.

В EPLAN удобно вести проекты, где одно и то же оборудование фигурирует на нескольких представлениях: принципиальной схеме, схеме подключения, клеммном плане, кабельных документах и спецификации. Автоматические проверки и отчёты помогают контролировать целостность данных. Это особенно важно в машиностроении, промышленной автоматизации, энергетике и инженерной инфраструктуре, где количество устройств быстро растёт.

Система применяется и в строительной инженерии, но её сильная сторона — не визуальная расстановка розеток в комнате. В бытовом проекте большая часть инфраструктуры EPLAN останется невостребованной. На крупном объекте всё наоборот: единая база устройств, шаблоны, стандартизированное оформление и автоматический выпуск производных документов экономят время на повторяющихся операциях.

Плюсы

1. Глубокая структура электротехнического проекта с устройствами, соединениями, кабелями и клеммами.
2. Автоматические проверки, перекрёстные связи и выпуск отчётных документов.
3. Поддерживает повторное использование типовых решений и стандартизацию внутри организации.
4. Подходит для крупных многостраничных проектов и промышленной документации.

Минусы

1. Система избыточна для простой планировки розеток и освещения в квартире.
2. Для эффективной работы требуется настроенная корпоративная среда: библиотеки, шаблоны, правила структуры и обучение.

Кому подойдёт

Проектным и производственным компаниям, инженерам по автоматизации, электрооборудованию и инфраструктуре, где важна не отдельная схема, а целостный набор связанных документов. EPLAN оправдан при повторяемом профессиональном процессе и большом количестве проектных данных.

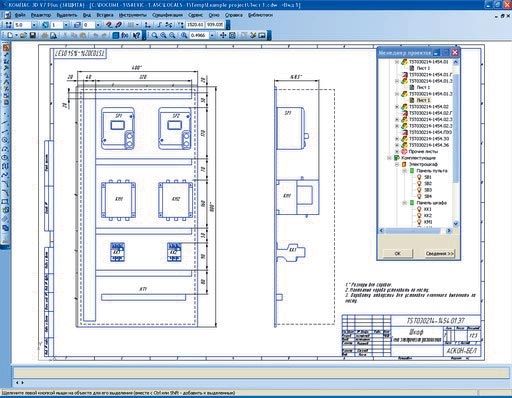

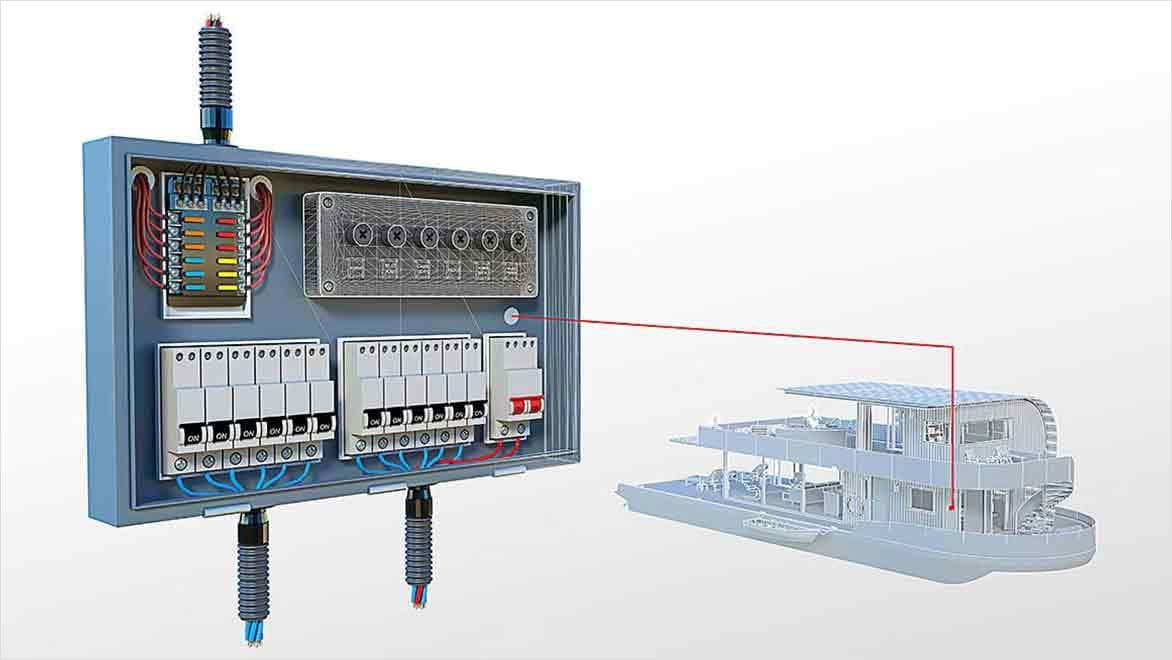

8. КОМПАС-Электрик

КОМПАС-Электрик — специализированное приложение АСКОН для автоматизированного проектирования электрооборудования с проводным монтажом. Оно предназначено прежде всего для конструкторской документации изделий и оборудования: принципиальных схем, схем соединений и подключений, общих схем, схем расположения, перечней элементов и таблиц соединений.

Проект строится на базе компонентов и условных графических обозначений, а таблично-текстовые документы формируются из данных схемы. Для предприятия это важнее, чем свободное рисование: одинаковая база используется на разных рабочих местах, а обозначения и состав изделий подчиняются принятой системе. Связь с другими продуктами АСКОН расширяет сценарий до 3D-модели изделия и управления инженерными данными.

Для квартирной разводки КОМПАС-Электрик подходит хуже, чем планировщики помещений. Его предметная область — электрооборудование изделий, машин и приборов. Применять программу стоит там, где нужен конструкторский комплект и строгая схема соединений. Для бытового плана проще взять инструмент, в котором архитектура помещения и электроточки связаны напрямую.

Плюсы

1. Ориентация на комплект конструкторских электрических документов, а не на отдельный рисунок.
2. База компонентов и условных обозначений поддерживает единообразие схем в организации.
3. Автоматизируется формирование перечней и таблиц соединений на основе данных проекта.
4. Есть интеграция с другими инженерными продуктами экосистемы АСКОН.

Минусы

1. Назначение программы ближе к машиностроению и приборостроению, чем к планировке электрики в квартире.
2. Для небольшого бытового проекта требуется больше организационной подготовки, чем даёт практической выгоды.

Кому подойдёт

Конструкторам электрооборудования, машиностроительным и приборостроительным предприятиям, которые выпускают документацию на изделия с проводным монтажом. Для дома программу стоит рассматривать только при профессиональной необходимости в формализованной схеме.

Онлайн

9. RemPlanner

RemPlanner работает в браузере и рассчитан на проектирование ремонта и интерьера, включая электрические планы. Отдельный обзор RemPlanner есть на Xeon Live. Для электрики сервис позволяет размещать точки на плане, связывать их с планировкой и мебелью, вести силовые и слаботочные линии, а отдельный модуль предназначен для компоновки электрощита и подготовки понятной схемы.

Браузерный формат удобен для согласований: проект не привязан к рабочему компьютеру, а изменения можно вносить в том же контексте, где ведётся план ремонта. Особенно полезны развёртки и привязки, потому что монтажнику нужны не только символы точек, но и расстояния до углов, мебели, столешниц и других ориентиров. Электрический план становится частью общего комплекта по помещению.

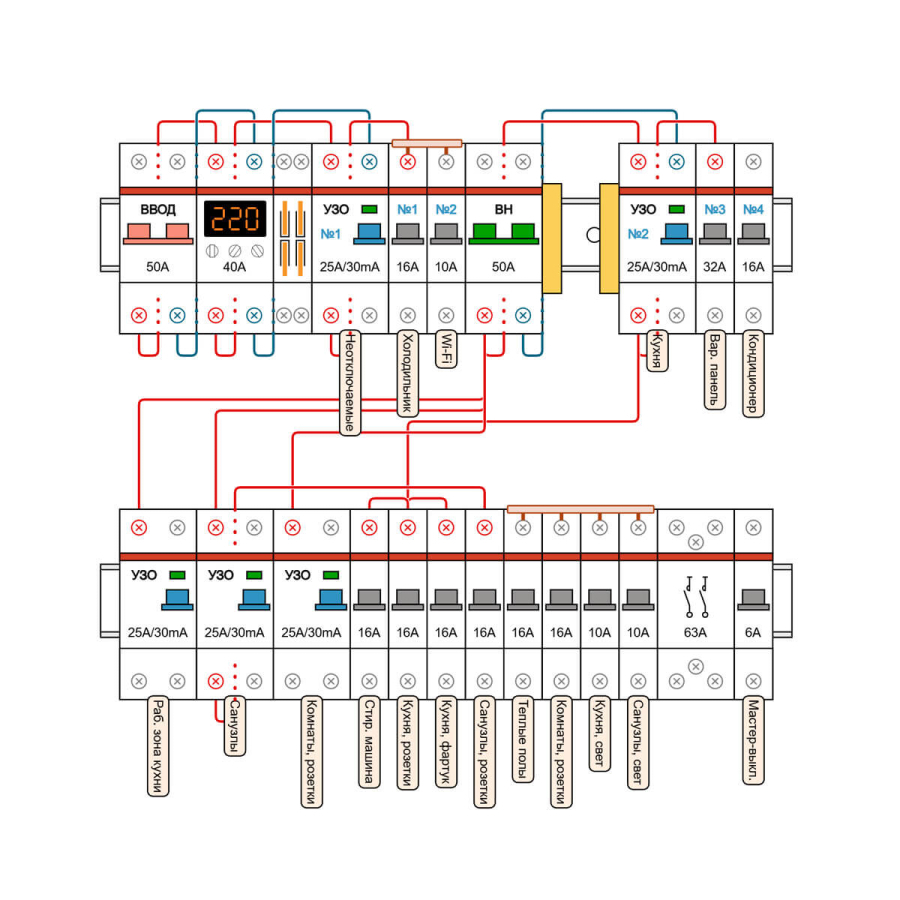

Конструктор щита расширяет бытовой сценарий. После распределения потребителей по группам можно сформировать схему аппаратов и соединений, проверить структуру групп и подготовить спецификацию. Такой результат всё равно нужно сверять с расчётами и требованиями конкретного объекта, но он значительно информативнее простого списка автоматов, составленного отдельно от плана квартиры.

Плюсы

1. Работает в браузере и объединяет электрический план с проектом ремонта.
2. Точки и линии можно проверять относительно реальной планировки и мебели.
3. Есть отдельный конструктор электрического щита с визуальной схемой.
4. Подходит для согласования проекта между заказчиком, дизайнером и монтажником.

Минусы

1. Браузерный планировщик не заменяет профессиональную BIM- или ECAD-среду на крупных объектах.
2. Инженерные расчёты и соответствие проектным нормам требуют отдельной профессиональной проверки.

Кому подойдёт

Дизайнерам интерьера, владельцам квартир и частных домов, ремонтным командам и электрикам, которые хотят вести понятный план в браузере и одновременно прорабатывать распределительный щит. Особенно удобен сервис при удалённом согласовании правок.

Windows, macOS и Linux

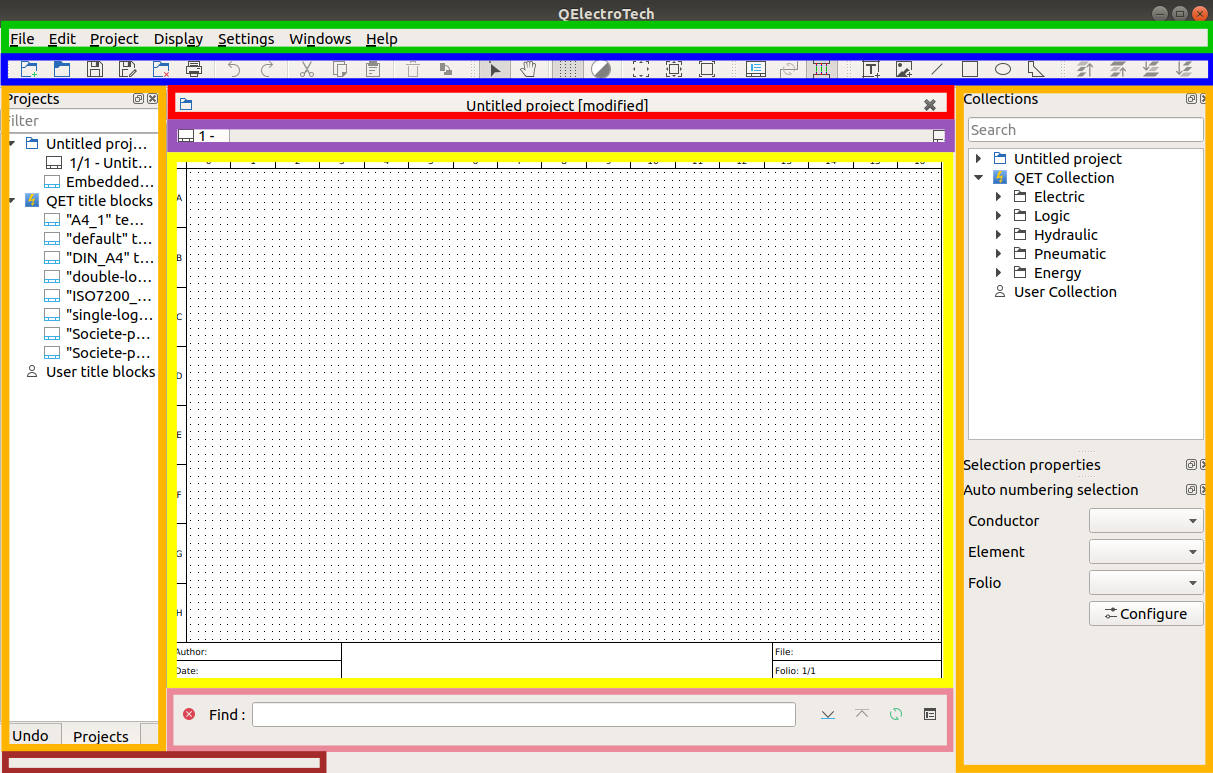

10. QElectroTech

QElectroTech — свободный редактор электрических схем с большим каталогом элементов и поддержкой многостраничных проектов. Программа запускается на Windows, macOS и Linux и использует одинаковую логику рабочей области на разных системах. Её назначение — принципиальные и другие технические схемы; интерьерная 3D-модель в задачу QElectroTech не входит.

Главное преимущество для небольшого инженерного проекта — отсутствие привязки к одной настольной платформе и предметная специализация. Пользователь собирает схему из готовых элементов, добавляет проводники и организует листы проекта. Собственные элементы можно хранить в пользовательской коллекции, что удобно для повторяющихся обозначений и корпоративных заготовок.

Для проекта квартиры QElectroTech лучше использовать как второй слой после плана помещений. В планировщике фиксируются реальные координаты розеток и светильников, а в QElectroTech оформляется логическая схема групп, защитных устройств и соединений. Так каждый инструмент решает свою задачу: один отвечает за пространство, другой — за структуру электрической схемы.

Плюсы

1. Работает на Windows, macOS и Linux.
2. Специализирован на электрических схемах и многостраничных проектах.
3. Каталоги элементов и пользовательские коллекции помогают стандартизировать обозначения.
4. Подходит для учебной и практической схемотехнической работы без тяжёлой промышленной инфраструктуры.

Минусы

1. Нет встроенной интерьерной 3D-визуализации и привязки к мебели.
2. Расчёты нагрузок, подбор кабеля и защитной аппаратуры не являются основной функцией редактора.

Кому подойдёт

Электрикам, студентам, инженерам и небольшим командам, которым нужен кроссплатформенный редактор электрических схем. Для ремонта квартиры его разумно сочетать с отдельным планом помещения, а не пытаться заменить им интерьерный чертёж.

iPhone и Android

11. Мобильный электрик

Мобильный электрик — приложение для Android и iPhone с набором электротехнических расчётов и справочных инструментов. Оно не рисует полный проект квартиры и не конкурирует с настольной САПР. Его место в рабочем процессе — быстрая проверка отдельных величин на объекте или во время предварительного расчёта: параметры проводника, потери напряжения, токи, нагрузки и другие прикладные вычисления.

Ценность приложения проявляется именно в связке с проектом. Например, план и схема могут храниться в другой программе, а телефон используется для оперативной проверки расчётного значения или справочной информации. Такой сценарий безопаснее, чем переносить в мобильное приложение весь проектный процесс, для которого нужны листы, связи, контроль версий и подробная документация.

На объекте важно фиксировать исходные данные рядом с результатом расчёта. Простая запись о пригодности кабеля бесполезна без нагрузки, длины линии, способа прокладки и других параметров, от которых зависел вывод. Мобильный инструмент ускоряет вычисление, но ответственность за исходные данные и правильность выбранной методики остаётся у специалиста.

Плюсы

1. Android и iPhone позволяют держать расчётный справочник под рукой на объекте.
2. Собраны разнообразные электротехнические вычисления, связанные с проводниками, нагрузками и оборудованием.
3. Подходит для быстрой перепроверки отдельных параметров без запуска настольной программы.
4. Полезен как вспомогательный слой рядом с основным проектом.

Минусы

1. Не формирует полноценный план электропроводки квартиры и не выпускает комплект проектной документации.
2. Результат расчёта зависит от корректности введённых исходных данных и не заменяет инженерную проверку.

Кому подойдёт

Практикующим электрикам, инженерам и монтажникам, которым нужен карманный набор вычислений. В рейтинге приложение включено как мобильное дополнение к проектированию, а не как самостоятельная замена планировщика, САПР, BIM или ECAD.

Как выбрать программу под конкретную задачу

Выбор проще делать от конечного документа, а не от знакомого названия бренда. Сначала выпишите, что должен получить следующий участник работ: заказчик, электрик, инженер, сметчик, BIM-координатор или производственный участок. Затем отсеките программы, которые физически не создают нужный тип результата. Такой фильтр намного надёжнее рейтинга по масштабу: сложная система без подходящего рабочего сценария будет медленнее простого инструмента.

Для ремонта квартиры

При ремонте на первом месте стоит пространственная привязка. Нужны точные стены, двери, мебель, техника, сантехника, розетки, выключатели и свет. На этом этапе полезно параллельно вести дизайн-проект квартиры и электрический план: тогда изменения планировки сразу отражаются на расположении точек. Дизайн Интерьера 3D и RemPlanner подходят лучше специализированных ECAD-систем, потому что помогают обсуждать электрику в контексте интерьера.

1. Сначала утвердите расположение крупной мебели и техники, которая требует питания.
2. Отдельно отметьте стационарные потребители и точки, которые нельзя переносить после отделки.
3. Проверьте выключатели по маршрутам движения и направлениям открывания дверей.
4. Разведите силовые и слаботочные линии визуально так, чтобы лист оставался читаемым.
5. Перед монтажом передайте проект специалисту для расчёта групп, проводников и защитной аппаратуры.

Для частного дома

В доме добавляются этажи, технические помещения, наружное освещение, инженерное оборудование и более длинные трассы. Здесь удобен Домашний Инженер 3D или другой планировщик коммуникаций, который держит системы на общей архитектурной основе. По мере роста объекта становится важнее разносить данные по листам: план точек, освещение, силовые линии, слаботочные системы, щиты и пояснения.

Для проектной организации и BIM-координации

nanoCAD BIM Электро и Renga нужны тогда, когда электрическая сеть является частью модели здания. Перед внедрением определите роли: кто создаёт оборудование, кто ведёт трассы, кто отвечает за расчётную модель, кто выпускает листы и кто принимает изменения. Без этого BIM превращается в тяжёлый способ нарисовать то, что быстрее делается в обычной САПР.

Для шкафов управления, автоматизации и конструкторской документации

AutoCAD Electrical, EPLAN Electric P8 и КОМПАС-Электрик раскрываются в изделиях, схемах управления, клеммных соединениях и многостраничных комплектах. Здесь важны не мебель и интерьер, а структура устройств, обозначения, повторное использование цепей, отчёты и производные документы. Для таких задач отсутствие 3D-комнаты не является недостатком.

Для схем без тяжёлой корпоративной среды

ProfiCAD и QElectroTech занимают промежуточное положение. Они дают предметный редактор электрических схем, но не требуют разворачивать полноценную корпоративную ECAD-инфраструктуру. Такой класс удобен для небольшого бюро, мастерской, учебного проекта и технического приложения к плану помещения.

Рабочий алгоритм: от обмера до комплекта для монтажника

Независимо от программы, качество проекта определяется последовательностью действий. Ошибки чаще появляются не из-за отсутствия функции, а из-за того, что пользователь начинает рисовать линии до фиксации исходных данных. Ниже — порядок, который можно адаптировать к квартире, дому и небольшому коммерческому объекту.

1. Зафиксируйте архитектурную основу. Используйте один согласованный план с размерами, дверями, окнами, перегородками и назначением помещений. Все последующие листы должны опираться на ту же геометрию.
2. Соберите список потребителей. Отдельно отметьте постоянную технику, переносные устройства, освещение, климатическое оборудование, слаботочные системы и резервные точки.
3. Разместите конечные точки. Розетки, выключатели, светильники и выводы привязываются к мебели, оборудованию и маршрутам движения, а не распределяются равномерно ради симметрии.
4. Сформируйте группы. Логика групп определяется назначением потребителей и расчётной частью проекта. На плане группы должны читаться однозначно и не пересекаться в обозначениях.
5. Нанесите маршруты. Покажите, как точки связаны с распределением. Слишком сложный лист лучше разделить по системам, чем пытаться уместить всё одним цветом.
6. Подготовьте схему щита и принципиальные связи. Для простого ремонта это отдельный понятный лист; для профессионального проекта — полноценная часть документации с устройствами и обозначениями.
7. Проверьте расчёты и нормы. Проводники, защита, нагрузки и специальные зоны проверяются по применимым требованиям и условиям конкретного объекта. Планировщик не должен быть единственным основанием для инженерного решения.
8. Сверьте комплект. Все точки на плане должны иметь понятное назначение, группы — отражаться на схеме, обозначения — быть единообразными, а изменения — внесены во все связанные листы.
9. Передайте проект с версией. У монтажника должна быть одна актуальная редакция с датой, пояснениями и перечнем листов. Старые варианты нужно явно отделить, чтобы их не использовали случайно.

Как проверить качество результата

Проверка должна быть воспроизводимой. Формулировка о том, что схема выглядит нормально, не даёт критериев, поэтому лучше пройти проект по нескольким измеримым признакам. Для бытового плана измерение означает полноту и согласованность, для профессионального — ещё и корректность проектных данных и отчётов.

1. Покрытие потребителей. Каждый стационарный потребитель и каждая согласованная точка имеют питание или отдельное пояснение.
2. Соответствие планировке. Розетки и выключатели не перекрываются дверьми и мебелью, а высоты и привязки передаются в понятном виде.
3. Прослеживаемость групп. По обозначению на плане можно однозначно найти соответствующую группу или аппарат на схеме щита.
4. Целостность маршрутов. Линии не обрываются без объяснения, переходы между этажами и листами обозначены одинаково.
5. Единообразие маркировки. Один объект имеет одно обозначение во всех документах, а одинаковые обозначения не используются для разных объектов.
6. Согласованность спецификации. Перечни и ведомости соответствуют фактически размещённым элементам и актуальной редакции проекта.
7. Контроль изменений. После переноса стены, мебели, щита или оборудования проверяются все зависимые листы, а не только экран, на котором внесена правка.

Для команды полезен принцип двух проходов. Первый человек проверяет проект по геометрии и комплектности, второй — по электротехнической логике и документации. Даже в небольшом ремонте эти роли можно разделить между дизайнером и электриком. Это снижает риск того, что удобный интерьерный план будет ошибочно принят за завершённый инженерный расчёт.

Типичные ошибки при работе в программах

1. Начинать с линий, а не с потребителей. В результате трассы приходится перестраивать после каждой правки мебели или оборудования.
2. Рисовать всё на одном листе. План с розетками, светом, слаботочкой, щитом и пояснениями быстро перестаёт читаться. Лучше разделить представления, сохранив единую архитектурную основу.
3. Считать символ равным инженерному решению. Наличие автомата или кабеля в библиотеке не означает, что его параметры подходят конкретной нагрузке и условиям монтажа.
4. Не фиксировать версии. Монтаж по старому PDF после переноса перегородки приводит к реальным переделкам, даже когда актуальная модель построена правильно.
5. Дублировать обозначения вручную. В большом проекте это создаёт расхождения между листами. Там, где программа поддерживает связанные данные, стоит использовать их вместо копирования текста.
6. Выбирать профессиональную систему ради статуса. Для квартиры сложная ECAD-среда не улучшает результат автоматически; чаще она увеличивает время подготовки без пользы для монтажа.
7. Игнорировать передачу проекта. Файл автора недостаточен. Монтажнику нужны понятные листы, легенда, привязки, версия и пояснения по спорным местам.

Что обязательно проверить вне программы

Программное обеспечение организует данные и ускоряет оформление, но не отменяет инженерной ответственности. Особое внимание требуется к нагрузкам, выбору проводников и защитной аппаратуры, специальным помещениям, заземлению, разделению систем и условиям прокладки. Для освещения полезно отдельно сверить план с сценариями и зонами света: электрическая точка должна соответствовать реальной функции помещения, а не только удачно выглядеть на чертеже.

Перед монтажом специалист должен проверить исходные мощности, длины линий, способ прокладки, условия окружающей среды и другие параметры, которые влияют на расчёт. Универсальные советы из интерфейса или готового шаблона нельзя переносить на объект без проверки. В статье намеренно не приводятся типовые номиналы и высоты как универсальные значения: они зависят от проектного решения, оборудования и требований конкретного объекта.

Отдельно проверяется безопасность данных проекта. В профессиональной среде это означает права доступа, резервное копирование, понятное именование файлов и хранение утверждённых редакций. В бытовом ремонте достаточно более простого правила: одна папка с актуальным комплектом, дата в имени версии и архив старых вариантов, который нельзя перепутать с рабочими листами.

Матрица выбора без лишней сложности

Когда два продукта кажутся одинаково подходящими, сравните их по одному вопросу: какой артефакт должен быть готов к концу рабочего дня. Это убирает спор о количестве функций. Для разных этапов одного объекта допустимо использовать несколько программ, но у каждого файла должна быть понятная роль и ответственное лицо.

1. Нужен наглядный план квартиры с мебелью. Дизайн Интерьера 3D или RemPlanner позволяют обсуждать электроточки вместе с интерьером. Домашний Инженер 3D логичнее, когда параллельно проектируются другие коммуникации дома.
2. Нужна техническая схема без тяжёлой корпоративной среды. ProfiCAD даёт развитую документную часть на Windows, QElectroTech — кроссплатформенную работу со схемами.
3. Нужна координация инженерных систем здания. nanoCAD BIM Электро и Renga работают на уровне информационной модели, где трассы должны согласовываться с архитектурой и соседними разделами.
4. Нужны шкафы, управление и производственная документация. AutoCAD Electrical, EPLAN Electric P8 и КОМПАС-Электрик рассчитаны на структурированные электротехнические проекты, а не на визуальную планировку интерьера.
5. Нужен расчётный помощник на объекте. Мобильный электрик уместен как дополнение к основному проекту: расчёт на телефоне не заменяет комплект листов и проверенную модель.

Не стоит заранее стремиться перенести весь процесс в одну среду. В небольшом ремонте связка планировщика и редактора схем часто прозрачнее универсальной тяжёлой САПР. В крупном объекте, напротив, разрозненные файлы быстро становятся источником конфликтов, поэтому информационная модель и согласованные правила обмена дают больше пользы. Масштаб инструмента должен расти вместе со сложностью координации.

Для бизнеса: как превратить электрический проект в понятный коммуникационный документ

В коммерческом помещении электрический проект одновременно служит техническим и коммуникационным материалом. Его обсуждают собственник, дизайнер, подрядчик, специалист по информационным технологиям (IT), служба эксплуатации, закупки и руководитель проекта. У этих участников разный уровень технической подготовки, поэтому один насыщенный инженерный лист редко решает все задачи. Практичнее подготовить несколько представлений на общей базе данных.

1. Лист для согласования. План помещений с понятными электроточками, мебелью и оборудованием. Он нужен для переговоров с заказчиком и ответственными за эксплуатацию.
2. Лист для монтажника. Точные привязки, группы, трассы, обозначения и ссылки на связанные схемы. На нём не должно быть декоративной информации, которая мешает читать монтажные данные.
3. Схема распределения. Отдельное представление щита и групп помогает обсуждать логику питания без перегруженного архитектурного плана.
4. Ведомость изменений. Каждая правка должна иметь дату, автора и краткое описание. Это особенно важно при ремонте офиса, магазина, студии или выставочного пространства, где планировка меняется параллельно с закупками.
5. Материал для презентации. Для руководства и нетехнических участников достаточно чистой схемы с несколькими цветами и понятной легендой. Она должна объяснять решение, а не имитировать рабочий чертёж.

Для агентства, студии дизайна или внутренней команды бренда это ещё и вопрос качества клиентского сервиса. Электрика влияет на подсветку витрин, экраны, вывески, рабочие станции, переговорные, зоны съёмки, точки зарядки, оборудование для мероприятий и сетевую инфраструктуру. Когда эти потребители зафиксированы на этапе планировки, последующие презентации и визуальные концепции меньше расходятся с техническими ограничениями помещения.

Внутренняя проверка перед отправкой заказчику может быть устроена как мини-приёмка. Один сотрудник открывает проект только как пользователь пространства и проходит сценарии: вход, рабочее место, уборка, презентация, съёмка, обслуживание техники. Второй проверяет техническую часть и комплектность. Затем команда сверяет, одинаково ли называются помещения и точки во всех файлах. Такой процесс полезнее формальной проверки орфографии, потому что обнаруживает расхождения между дизайном, задачами бизнеса и монтажной документацией.

Как внедрить выбранную программу в рабочий процесс

Переход на новый инструмент стоит начинать не с большого объекта, а с ограниченного пилота. Возьмите один типовой этаж, небольшое помещение или повторяющийся узел и проведите его через полный цикл: исходный план, размещение точек, схема, проверка, выпуск файла, передача другому участнику и внесение правки. По итогам пилота фиксируется не впечатление от интерфейса, а количество ручных операций и ошибок передачи.

1. Определите единый шаблон. Слои, цвета, обозначения, имена групп, структура листов и правила версий должны быть одинаковыми у всех участников.
2. Подготовьте библиотеку. Уберите лишние элементы и оставьте те, которые реально используются в типовых проектах. В профессиональных системах библиотека должна содержать проверенные свойства, а не только графику.
3. Зафиксируйте точки контроля. Например: после архитектурного плана, после размещения потребителей, после схемы щита и перед выпуском итоговых листов.
4. Проверьте передачу. Другой сотрудник должен открыть PDF, DWG, IFC или иной рабочий формат и понять проект без устных пояснений автора.
5. Соберите обратную связь. Монтажник и заказчик часто находят разные проблемы. Первый замечает неполные привязки и неясные соединения, второй — неудобные сценарии и конфликт с интерьером.
6. Обновите регламент. После пилота оставьте только те правила, которые реально предотвращают ошибки. Слишком длинная инструкция быстро перестаёт выполняться.

Для оценки внедрения достаточно нескольких показателей: сколько правок вернулось из-за непонятного чертежа, сколько времени занял выпуск повторной редакции, сколько данных пришлось переносить вручную между файлами, были ли расхождения между планом и спецификацией. Если новый инструмент сокращает эти потери и делает передачу проекта прозрачнее, переход оправдан. Если время уходит на обслуживание сложной среды, а результат не меняется, класс программы выбран неправильно.

Вопросы, которые помогают выбрать инструмент

Итог: какой вариант выбрать

Для квартиры и ремонта разумно начинать с инструмента, который видит помещение целиком: Дизайн Интерьера 3D или RemPlanner. Для частного дома с несколькими коммуникациями логичен Домашний Инженер 3D. Когда требуется отдельная техническая схема, практичнее ProfiCAD или QElectroTech. На объектной BIM-стадии нужны nanoCAD BIM Электро или Renga. Для промышленной электротехнической документации сильнее подходят AutoCAD Electrical, EPLAN Electric P8 и КОМПАС-Электрик. Мобильный электрик полезен как расчётный помощник на телефоне.

Главный критерий выбора — не число кнопок, а полнота цепочки от исходных данных до проверяемого результата. Хороший проект позволяет другому человеку понять, где находятся точки, как они связаны, какие решения требуют расчёта и какая редакция является действующей. Когда программа помогает поддерживать эту прозрачность, она действительно ускоряет проектирование. Когда она лишь красиво рисует линии, инженерную работу всё равно приходится собирать вручную.
