Лучшие программы для проектирования водоснабжения и канализации

Проект водоснабжения и канализации — это не просто цветные линии на плане. В нормальной рабочей схеме должны согласовываться точки водоразбора, диаметры и уклоны труб, стояки, запорная арматура, оборудование, трассы через помещения, спецификация и комплект документации. Поэтому программы из этой подборки решают разные задачи: одни удобны для частного дома, другие рассчитаны на BIM/ТИМ-модель здания, третьи нужны прежде всего для гидравлических расчетов или наружных сетей. В отдельном рейтинге Xeon Live по программам для водоснабжения и канализации собраны дополнительные варианты и платформы; здесь акцент сделан на том, как выбрать инструмент под конкретный масштаб проекта и как проверить результат до передачи монтажникам или смежным специалистам.

Как мы сравниваем программы для водоснабжения и канализации

Универсальной программы, которая одинаково хорошо закрывает бытовую планировку санузла, детальный выпуск рабочей документации, расчет городского кольцевого водопровода и моделирование качества воды, на практике нет. Поэтому рейтинг строится не вокруг абстрактной «мощности», а вокруг рабочих сценариев. Для каждого решения оцениваются геометрия и трассировка, расчетная часть, подготовка документации, работа с оборудованием, обмен данными, понятность интерфейса и ограничения, которые придется компенсировать другим ПО или инженерной проверкой.

1. Схема и трассировка: можно ли задавать реальные размеры здания, точки подключения, стояки, магистрали, ответвления, уклоны и взаимное положение сетей.
2. Расчет: есть ли гидравлическая модель, подбор диаметров, учет расходов и напоров, расчет участков или экспорт данных в специализированный расчетный модуль.
3. Документация: планы, аксонометрия, профили, спецификации, ведомости, отчеты и ассоциативность между моделью и выдаваемыми документами.
4. Координация: видит ли инженер архитектуру и конструкции, может ли обнаруживать пересечения и обмениваться моделью со смежными разделами.
5. Масштаб: частный дом, внутренние сети здания, наружные сети поселка или города, эксплуатационная гидравлическая модель.
6. Порог входа: сколько инженерных и CAD/BIM-навыков требуется, чтобы получить результат, который не придется полностью переделывать в другом приложении.

Практический вывод простой: сначала определяется тип результата, а уже потом выбирается программа. Для ремонта дома достаточно точного поэтажного плана, сантехники, труб и понятной ведомости. Для рабочей документации объекта нужны условные обозначения, спецификации, связи с моделью и контроль изменений. Для расчетной модели наружной сети на первый план выходят узлы, расходы, давление, насосы, резервуары, сценарии работы и анализ режимов.

Что должно быть готово до начала работы в программе

Даже сильная САПР не исправит неверные исходные данные. До моделирования полезно собрать архитектурные планы, отметки этажей, расположение санузлов и технических помещений, точки ввода и выпуска, данные по источнику воды и приемнику стоков, перечень оборудования и требования к будущей документации. Для существующего здания отдельно фиксируют фактические размеры, а не только значения из старого плана: небольшая ошибка в привязке стояка или шахты может сделать аккуратную цифровую схему бесполезной на монтаже.

Если водоснабжение является частью более широкого комплекта коммуникаций, полезно заранее согласовать структуру проекта. В инструкции по инженерному проекту квартиры или дома разобрано, как увязать планировку, оборудование и разные инженерные разделы до детализации отдельных сетей.

Программы для Windows и настольного проектирования

1. Мой Дом 3D — удобный старт для частного дома

Мой Дом 3D стоит первым, потому что сочетает план дома, сантехническое оборудование и разводку коммуникаций в одном проекте и не требует от владельца частного дома профессионального BIM-стека. В программе можно задать планировку, перейти в режим коммуникаций, отметить источник воды или точку подключения, расставить сантехнику и провести отдельные линии холодного, горячего водоснабжения и канализации. На Xeon Live есть отдельная страница Мой Дом 3D с описанием возможностей планировщика.

Главная ценность решения — контекст помещения. Трубы можно прокладывать не на пустом листе, а поверх модели дома, где уже есть стены, двери, сантехника и бытовая техника. Это снижает риск бытовых ошибок: например, когда вывод оказывается за мебелью, коллектор негде обслуживать, а трасса пересекает дверной проем. При этом 3D-визуализация полезна именно как проверка пространственного замысла, а не как замена инженерному расчету.

Для простой схемы частного дома рабочий порядок выглядит так: сначала строят этажи по фактическим размерам, затем отмечают сантехнические приборы, после этого задают ввод воды, скважину, колодец, септик или выпуск, и только затем проводят трубопроводы. На финальном проходе стоит отдельно проверить обслуживаемость оборудования, доступ к запорной арматуре, расположение стояков и совпадение точек подключения с реальной сантехникой.

Ограничение важно понимать заранее: визуальная схема и смета не превращают бытовой планировщик в расчетный комплекс для сложного объекта. Когда санузлов много, есть длинные магистрали, насосная установка, циркуляция горячей воды или нестандартный режим водопотребления, гидравлику нужно считать отдельно и затем возвращать принятые диаметры и оборудование в план. Такой разделенный процесс надежнее, чем попытка требовать от одного приложения функций, для которых оно не предназначено.

Плюсы

1. План дома, сантехника и коммуникации находятся в одном проекте, поэтому легче проверять привязки к помещениям.
2. Отдельные линии холодной воды, горячей воды и канализации хорошо читаются на бытовой схеме.
3. 3D-представление помогает увидеть конфликт трассы с архитектурой и предметами до начала монтажа.
4. Сметный блок удобен для первичного перечня работ и материалов.

Минусы

1. Не заменяет профессиональный гидравлический расчет сложной системы.
2. Не рассчитан на выпуск полного BIM-комплекта рабочей документации крупного объекта.
3. Для проекта с большим количеством инженерных разделов потребуется перенос части данных в специализированные инструменты.

Кому подойдёт

Лучше всего подойдет владельцам частных домов, небольшим проектным и ремонтным командам, а также тем, кому нужно согласовать понятную схему водоснабжения с планировкой до обращения к профильному инженеру.

2. nanoCAD BIM ВК — для внутренних сетей и рабочей документации

nanoCAD BIM ВК — специализированное BIM/ТИМ-решение для внутренних систем водоснабжения, канализации и пожаротушения. В отличие от универсальной CAD-среды, здесь объектами модели становятся не просто линии, а элементы инженерной системы с параметрами. Это дает основу для расчетов, отчетов и спецификаций. Общие возможности платформы и ее место среди средств 2D/3D-проектирования разобраны на странице nanoCAD на Xeon Live.

Сильная сторона программы — связка модели и расчетной логики. На уровне рабочего процесса инженер расставляет оборудование, строит трубопроводы, задает свойства участков и получает расчетные данные по системе. По информации разработчика, в продукте предусмотрены гидравлические расчеты водоснабжения и канализации, автоматический подбор ряда параметров, формирование планов, аксонометрических схем, отчетов и спецификаций. Это особенно важно там, где после изменения модели документы должны обновляться согласованно, а не редактироваться вручную в нескольких файлах.

Практически nanoCAD BIM ВК стоит выбирать, когда итогом является не только красивая 3D-сцена, а рабочая модель с параметрами. Для проектной команды это означает более контролируемое внесение изменений: перенос прибора, изменение участка или диаметра должно отражаться в связанных данных и выдаче. Отдельно полезна работа с базами оборудования, потому что спецификация становится продолжением модели, а не параллельной таблицей, которую легко рассинхронизировать.

Перед внедрением нужно проверить корпоративный шаблон: слои, обозначения систем, правила именования, состав отчетов, библиотеки оборудования и порядок передачи модели. Без этого даже специализированная BIM-система быстро превращается в набор индивидуальных файлов, которые тяжело сводить. Для постоянной проектной работы лучше потратить время на стандартизацию один раз, чем каждый проект заново исправлять обозначения и спецификации.

Плюсы

1. Специализация на внутренних сетях водоснабжения, канализации и пожаротушения.
2. Связь 3D-модели с расчетами, отчетами и спецификациями.
3. Автоматизированное формирование части проектной документации и проверок модели.
4. Подходит для командной работы в российском CAD/BIM-контуре.

Минусы

1. Избыточен для бытовой схемы одного санузла или небольшого дома без требований к BIM-документации.
2. Требует дисциплины в библиотеках, шаблонах и параметрах модели.
3. Освоение специализированных инструментов заметно сложнее, чем работа в бытовом планировщике.

Кому подойдёт

Подойдет проектным организациям и инженерам ВК, которым нужна параметрическая модель внутренних сетей с расчетами, спецификациями и выпуском документации.

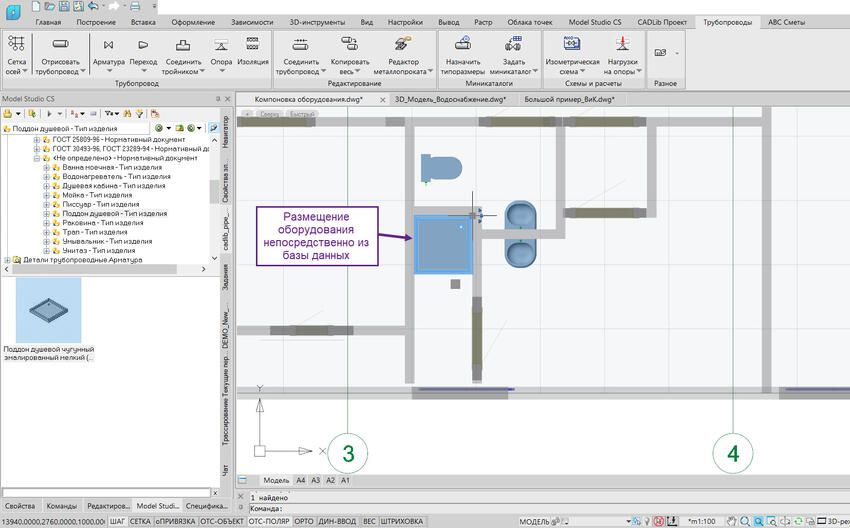

3. Model Studio CS Водоснабжение и канализация — детальная 3D-компоновка

Model Studio CS Водоснабжение и канализация ориентирован на проектирование разветвленных внутренних сетей с насыщенной 3D-компоновкой, базой оборудования, проверкой коллизий и выпуском чертежей. Для сложных объектов его ценность проявляется в деталях: трассировка по координатам и привязкам, работа с точными изделиями, изменение уклонов, параллельные трубопроводы, создание типовых узлов и связь с общей проектной средой.

Для инженера, работающего с плотными техническими помещениями, важна не только геометрия труб. Нужно контролировать расстояния, места обслуживания, пересечения с конструкциями, вентиляцией, кабельными трассами и другими разделами. В Model Studio CS предусмотрена автоматизированная проверка коллизий, а модель может использовать интеллектуальные объекты из базы оборудования. Такой подход полезен, когда замена конкретного изделия должна повлиять на спецификацию и связанную документацию.

Еще одна сильная сторона — получение документации из модели. Программа ориентирована на автоматическую генерацию планов, видов, разрезов, схем и табличных документов. Но качество выдачи напрямую зависит от того, насколько последовательно заполнены свойства объектов. Если часть труб создана как «условная геометрия», а часть — как точные элементы каталога, спецификация и автоматические проверки теряют ценность.

При выборе между Model Studio CS и более легкими инструментами стоит оценить плотность инженерных систем и требования к координации. Для отдельного коттеджа такой стек часто будет тяжелым. Для административного, промышленного или многофункционального объекта, где необходимо детально увязать несколько инженерных дисциплин, детальная 3D-компоновка и автоматизированные проверки дают заметно больше пользы.

Плюсы

1. Развитые инструменты трехмерной трассировки и компоновки трубопроводов.
2. База оборудования и возможность использовать интеллектуальные объекты в модели.
3. Проверка коллизий и расстояний между элементами разных систем.
4. Автоматизированное формирование чертежей и спецификаций из модели.

Минусы

1. Высокий порог входа для пользователя без опыта CAD/BIM.
2. Требует качественно настроенных баз и единых правил моделирования.
3. Для небольших бытовых проектов функциональность будет избыточной.

Кому подойдёт

Подойдет инженерам и проектным организациям, которые моделируют насыщенные внутренние сети и хотят связать 3D-компоновку с выпуском рабочей документации.

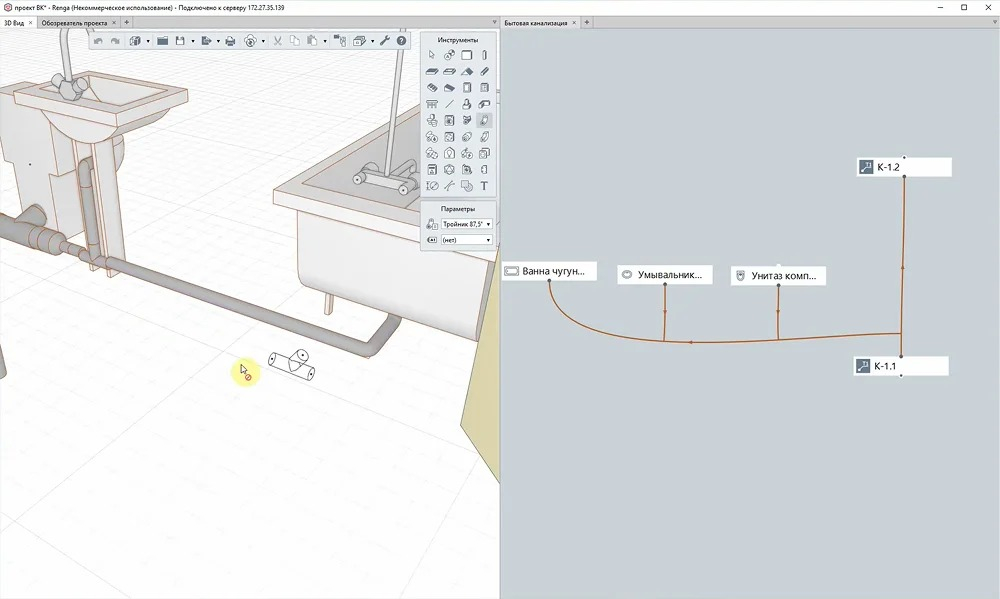

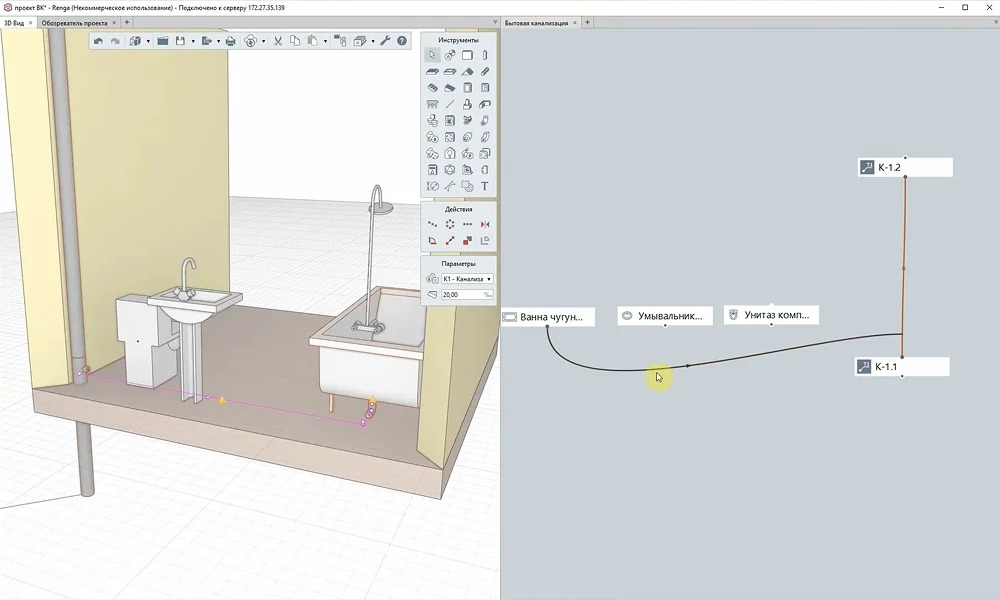

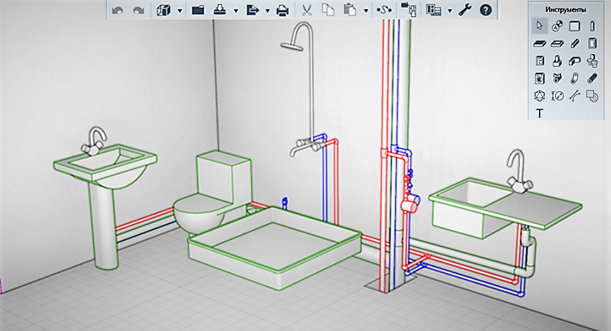

4. Renga — BIM-проектирование ВК в общей модели здания

Renga удобна, когда раздел водоснабжения и водоотведения должен существовать не отдельно, а внутри общей информационной модели здания. Инженер получает архитектурную или конструктивную основу, расставляет оборудование, строит трассы и выпускает документацию. Для знакомства с платформой есть отдельная страница Renga на Xeon Live.

Внутри Renga ценность дает пространственная координация. Трассы можно прокладывать относительно стен, перекрытий и других элементов здания, а спецификации получают данные непосредственно из объектов модели. При изменениях 3D-модели табличная выдача пересчитывается, что снижает вероятность разъезда между чертежом и ведомостью. Для большого проекта это важнее количества отдельных команд: основная экономия времени появляется на повторных изменениях и согласованиях.

Расчетная часть в Renga организована иначе, чем в специализированном гидравлическом пакете. Разработчик прямо указывает на использование внешних приложений и расчетных комплексов партнеров. Это значит, что Renga разумно рассматривать как BIM-среду для модели, трассировки и документации, а точные расчеты выполнять в связке с расчетным ПО. Такой архитектурный подход удобен, когда модель здания должна оставаться центром координации, а расчеты выполняются специализированными модулями.

На практике перед началом проекта стоит определить, какие данные возвращаются из расчета: диаметры, расходы, потери давления, параметры оборудования, отметки. Если обмен не формализован, инженер легко получает красивую модель, в которой расчетные решения обновляются вручную и с задержкой. Хороший процесс фиксирует точку передачи данных и правило повторной проверки после каждого существенного изменения.

Плюсы

1. Работа раздела ВК в общей BIM-модели здания.
2. Автоматизированная трассировка и пространственная координация с архитектурой и конструкциями.
3. Ассоциативные спецификации и выпуск планов/аксонометрии из модели.
4. Поддержка открытого обмена данными для координации со смежными системами.

Минусы

1. Полноценный гидравлический расчет требует внешнего расчетного инструмента или расширения.
2. Для небольшого бытового проекта внедрение BIM-процесса может быть неоправданно трудоемким.
3. Качество результата зависит от того, насколько хорошо организован обмен между моделью и расчетом.

Кому подойдёт

Подойдет проектным командам, где водоснабжение и канализация должны быть частью координируемой BIM-модели здания и регулярно проходить согласование со смежными разделами.

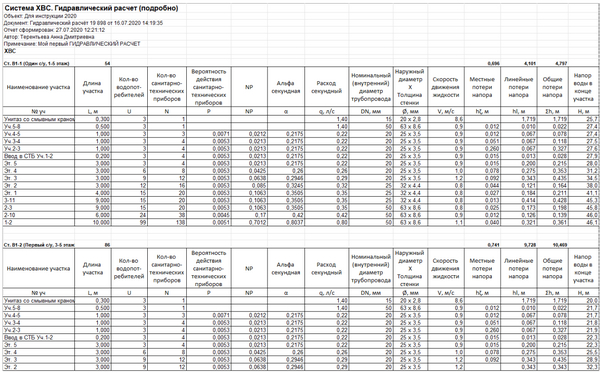

5. VALTEC.PRG и VALTEC-SET H2O — расчет и подбор для инженерной сантехники

VALTEC в этом рейтинге представлен не одной программой, а набором расчетных инструментов. Для задач водоснабжения особенно полезны VALTEC.PRG, который выполняет теплотехнические и гидравлические расчеты внутренних сетей, и расчетно-графический модуль H2O в составе VALTEC-SET. Это практичный вариант, когда инженеру важнее расчет расходов, гидравлики и подбор элементов, чем сложная BIM-координация здания.

VALTEC.PRG может рассчитывать расходы холодной и горячей воды, объем канализационных стоков и гидравлические параметры внутренних сетей. Это делает его полезным не только как калькулятор отдельного участка, но и как проверочный инструмент при проработке инженерной схемы. VALTEC-SET H2O добавляет расчетно-графический сценарий, где можно конструировать систему и выполнять гидравлические расчеты на базе оборудования производителя.

Главное ограничение такого подхода — привязка части инструментов к номенклатуре конкретного бренда и отсутствие общей BIM-модели здания. Поэтому VALTEC хорошо работает в составе цепочки: геометрию и координацию ведут в CAD/BIM или планировщике, затем расчет проверяют в профильном модуле, после чего утвержденные диаметры, арматуру и оборудование возвращают в проект. В небольших задачах этого достаточно, а в крупных важно формализовать перенос данных.

Для проверки результата полезно сохранять не только итоговый диаметр, но и исходные расходы, расчетный режим и критические участки. Тогда при изменении количества приборов или конфигурации трассы видно, какие расчеты нужно выполнить заново. Именно такая прослеживаемость отличает инженерный расчет от одноразового подбора по справочной таблице.

Плюсы

1. Сильная расчетная часть для внутренних инженерных систем и водоснабжения.
2. Подходит как проверочный инструмент для схем, созданных в других программах.
3. Содержит специализированные справочные данные и модули по инженерной сантехнике.
4. Полезен для подбора параметров в проектах, где применяется оборудование VALTEC.

Минусы

1. Не является полноценной BIM-средой для координации всего здания.
2. Часть сценариев тесно связана с оборудованием конкретного производителя.
3. Геометрию проекта и общую документацию часто удобнее вести в другом приложении.

Кому подойдёт

Подойдет инженерам по внутренним системам, монтажным компаниям и проектировщикам, которым нужен расчетный инструмент для проверки расходов, гидравлики и подбора оборудования.

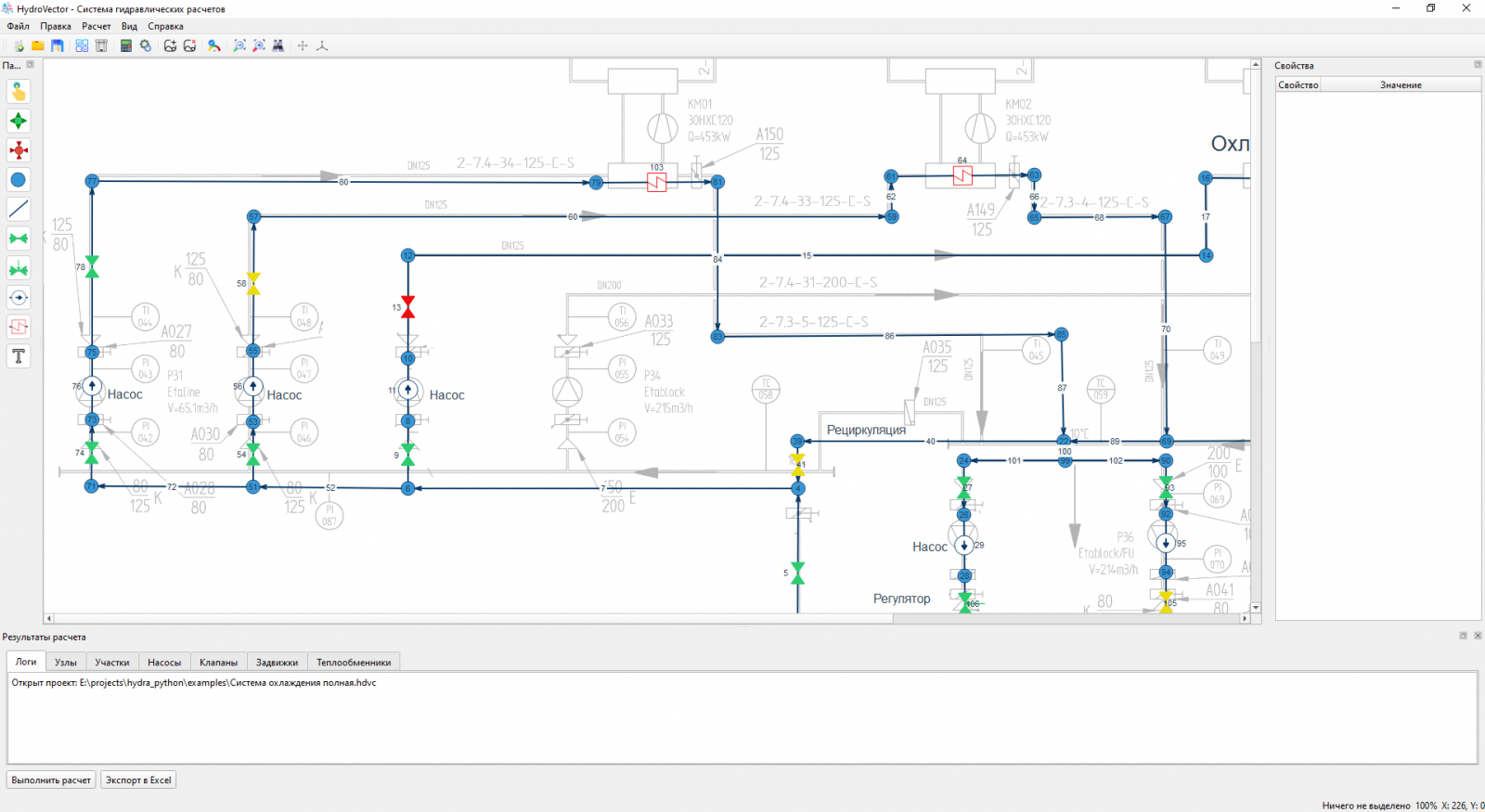

6. HydroVector — гидравлическая модель трубопроводов без тяжелого BIM

HydroVector сфокусирован на гидравлических расчетах трубопроводных сетей. Такой класс ПО полезен, когда геометрия здания уже определена, а нужно проверить работоспособность сети: расходы, потери давления, режимы участков и поведение системы при заданных исходных данных. В отличие от архитектурного планировщика, здесь центр проекта — расчетная схема, а не интерьер или выпуск красивой 3D-визуализации.

В рабочем процессе сначала формируют топологию сети и задают свойства элементов, затем выполняют расчет и анализируют результаты. Такой подход особенно полезен для сравнения вариантов: например, как изменится давление в удаленной точке при другом диаметре магистрали, что произойдет после добавления ветви или как повлияет изменение характеристик насосного оборудования. Смысл программы — не в автоматическом выборе «идеальной трубы», а в быстром пересчете модели при изменении условий.

HydroVector лучше использовать после того, как точки подключения и основные трассы уже согласованы с планировкой. Иначе инженер рискует оптимизировать гидравлическую схему, которую затем невозможно нормально разместить в здании. В результате расчетный пакет и CAD/BIM дополняют друг друга: первый отвечает за режим, второй — за пространственную реализуемость и документацию.

Проверять нужно не только факт успешного расчета. Полезно выделить участки с максимальными потерями, узлы с минимальным давлением, линии с нетипичной скоростью и места, где небольшое изменение исходных данных резко влияет на результат. Такие зоны требуют повторной инженерной проверки и дают больше информации, чем единичное итоговое число.

Плюсы

1. Сосредоточен на гидравлической логике трубопроводной сети.
2. Удобен для сравнения вариантов и повторного пересчета после изменения параметров.
3. Не требует разворачивать тяжелую BIM-среду ради расчетной схемы.
4. Подходит как независимый расчетный этап в связке с CAD/BIM.

Минусы

1. Не заменяет пространственную координацию труб с архитектурой и конструкциями.
2. Рабочую документацию здания обычно придется оформлять в другом приложении.
3. Качество расчета полностью зависит от корректности исходной схемы и параметров.

Кому подойдёт

Подойдет инженерам, которым нужен специализированный гидравлический расчет трубопроводов и возможность быстро сравнивать несколько вариантов сети.

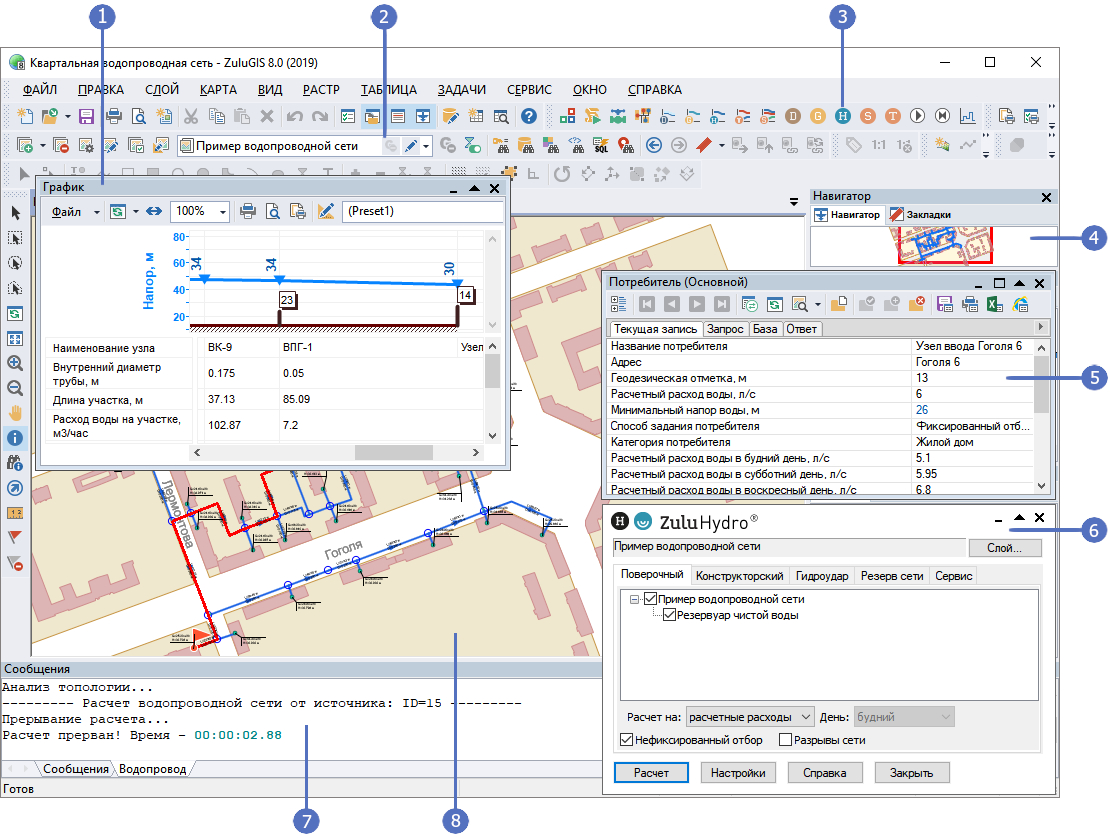

7. ZuluHydro — расчет и анализ водопроводных сетей на карте

ZuluHydro ориентирован на моделирование водопроводных сетей, особенно когда важна привязка к территории и работа с крупной сетевой структурой. В связке с геоинформационной средой можно формировать расчетную модель, анализировать тупиковые и кольцевые сети, рассчитывать диаметры, резерв пропускной способности, режимы насосного оборудования и отображать результаты на карте.

Это другой масштаб задачи по сравнению с внутренним водопроводом квартиры или здания. В городской сети инженер оперирует десятками и сотнями участков, источниками, насосными станциями, переключениями и режимами. Поэтому удобство определяется не только точностью расчета, но и тем, насколько быстро можно найти объект на карте, отфильтровать участок, сравнить сценарии и понять, где изменился режим после переключения.

По материалам разработчика, ZuluHydro поддерживает моделирование водоснабжения, подбор диаметров, анализ резервов, калибровку, поиск утечек и дефектов, оптимизацию насосного оборудования, построение пьезометрических графиков и моделирование гидроудара. Для проектировщика это означает, что пакет подходит не только для первоначального проектирования, но и для эксплуатационного анализа сети.

При внедрении важно определить качество исходной геодезической и эксплуатационной информации. Ошибочная отметка, статус задвижки или характеристика насоса может дать формально корректный, но практически неверный режим. Поэтому расчетная модель крупной сети должна сопровождаться процедурой калибровки и контролем версии данных, иначе накапливаемая GIS-модель становится просто красивой картой.

Плюсы

1. Хорошо подходит для крупных водопроводных сетей и территориальной модели.
2. Совмещает гидравлический анализ с картографическим представлением объектов.
3. Поддерживает широкий набор эксплуатационных и расчетных сценариев.
4. Удобен для анализа режимов, переключений и развития сети.

Минусы

1. Для внутренней разводки небольшого здания функциональность избыточна.
2. Требует качественных пространственных и эксплуатационных исходных данных.
3. Подготовка рабочей документации внутренних систем относится к другому классу инструментов.

Кому подойдёт

Подойдет водоканалам, проектным организациям и инженерам, которые рассчитывают и анализируют наружные распределительные сети на уровне района, поселка или города.

8. КОМПАС-3D с приложением «Наружные сети: НВК» — выпуск планов и профилей

«Наружные сети: НВК» — специализированное строительное приложение для среды КОМПАС, предназначенное для подготовки рабочей документации наружных сетей водоснабжения и канализации. На Xeon Live есть обзор КОМПАС-3D, который помогает понять базовую CAD-среду, в которой работает подобный отраслевой инструмент.

Сценарий НВК отличается от BIM внутренней системы. Здесь важны трасса на топографической подоснове, пикеты, углы поворота, отметки, продольный профиль, колодцы и выпуск листов с планом и профилем. По материалам АСКОН, приложение автоматизирует построение и корректировку линии трубопровода, формирование профиля и ряда ведомостей. Для наружных сетей это часто полезнее детализированной модели сантехнических приборов, которая характерна для внутреннего раздела.

Выбирая такой инструмент, стоит заранее проверить состав требуемой документации заказчика. Если нужны только планы и профили по наружной сети, специализированное приложение сокращает ручное оформление. Если параллельно требуется сложная гидравлическая модель большого города, инструмент рационально дополнять расчетным пакетом. В результате каждый продукт остается в своей зоне ответственности: один формирует рабочую геометрию и листы, второй проверяет режим сети.

Для контроля качества полезно сравнить профиль с планом: номера колодцев, пикетаж, отметки, длины участков и точки пересечения с другими коммуникациями должны совпадать. Автоматизация снижает количество механических ошибок, но не отменяет проверки исходной топографии и проектных отметок.

Плюсы

1. Специализация на наружных сетях водоснабжения и канализации.
2. Автоматизация планов, профилей и связанных ведомостей.
3. Удобен для тех, кто уже работает в экосистеме КОМПАС.
4. Снижает объем ручного оформления повторяющихся элементов документации.

Минусы

1. Не предназначен для детального BIM-моделирования внутренних сантехнических систем.
2. Гидравлический анализ крупной сети удобнее выполнять в специализированном расчетном ПО.
3. Эффективность зависит от качества топографической основы и исходных отметок.

Кому подойдёт

Подойдет проектировщикам наружных сетей, которым нужно быстро выпускать планы, продольные профили и рабочую документацию в среде КОМПАС.

9. EPANET — открытая гидравлическая модель распределительной сети

EPANET разработан Агентством по охране окружающей среды США для моделирования распределительных систем питьевой воды. Программа выполняет продолжительные во времени гидравлические и водокачественные расчеты для сетей, состоящих из труб, узлов, насосов, клапанов, резервуаров и баков. Это один из наиболее понятных вариантов для учебной, исследовательской и инженерной расчетной модели, когда не нужна полноценная BIM-среда здания.

EPANET полезен там, где нужно видеть поведение сети во времени, а не только один расчетный режим. Можно анализировать расход в трубах, давление в узлах, уровни в резервуарах, работу насосов и клапанов, а также показатели качества воды. EPA отдельно указывает поддержку формул Hazen–Williams, Darcy–Weisbach и Chezy–Manning для потерь напора, что делает программу удобной основой для проверки и исследований.

Слабое место для строительного проектировщика — отсутствие готового процесса выпуска российской рабочей документации и пространственной BIM-координации здания. EPANET — это прежде всего расчетная модель сети. Поэтому его логично использовать как отдельный расчетный этап: импортировать или вручную собирать схему, проверять режимы и затем переносить подтвержденные параметры в CAD/BIM, где оформляется документация.

Особое внимание нужно уделять единицам, граничным условиям и временным шаблонам потребления. Ошибка в единицах расхода или характеристике насоса может полностью изменить результат, а интерфейс при этом не обязательно покажет явную «аварию». Хорошая проверка включает баланс расходов, диапазон давления, критические узлы и ручную оценку нескольких характерных участков.

Плюсы

1. Открытое и хорошо документированное расчетное ядро для водораспределительных сетей.
2. Поддержка продолжительного во времени гидравлического моделирования и анализа качества воды.
3. Подходит для обучения, исследований, проверки сценариев и инженерных расчетов.
4. Есть визуальный редактор сети, таблицы и графики результатов.

Минусы

1. Не формирует российский комплект рабочей документации по внутренним системам.
2. Не предназначен для BIM-координации труб с архитектурой здания.
3. Требует внимательной настройки единиц, режимов потребления и расчетных граничных условий.

Кому подойдёт

Подойдет инженерам, исследователям, коммунальным организациям и студентам, которым нужна прозрачная гидравлическая модель распределительной сети без привязки к конкретной коммерческой BIM-платформе.

Браузерное решение для расчетов внутренних систем

10. УМНАЯ ВОДА — расчет внутреннего водопровода и канализации в браузере

«УМНАЯ ВОДА» отличается от остальных позиций тем, что работает как облачное решение через браузер. Программа предназначена для расчета внутренних систем водоснабжения и канализации зданий и ориентируется на российскую нормативную базу. Это вариант для инженера, которому требуется расчет и формирование отчетов без развертывания тяжелой настольной BIM-среды на конкретном рабочем месте.

По описанию CSoft, сервис рассчитывает хозяйственно-питьевой и противопожарный водопровод, горячее водоснабжение, бытовую и дождевую канализацию, а также подбирает оборудование и материалы и формирует спецификацию. Для инженера преимущество браузерной модели в том, что расчетная среда доступна без тяжелого локального проекта; при этом критические исходные данные и результаты все равно нужно хранить в составе проектной документации.

В связке с BIM программа полезна как расчетный модуль. Например, Renga предусматривает сценарий, при котором свойства санитарно-технических объектов передаются в расчет, а полученные отчеты возвращаются в проект. Такой процесс позволяет разделить обязанности: BIM-модель отвечает за геометрию, размещение и документацию, а специализированный сервис — за расчет. Важно только не превращать обмен в ручной копипаст без контроля версии.

Облачный формат создает и отдельное ограничение: доступ зависит от интернет-соединения и учетной записи. Для организаций с жесткими требованиями к хранению проектных данных это нужно оценивать заранее. Также полезно зафиксировать, какие параметры выгружаются из расчета и как они архивируются вместе с проектом, чтобы решение можно было воспроизвести спустя время.

Плюсы

1. Специализация на расчетах внутренних систем водоснабжения и канализации.
2. Работа в браузере без тяжелой локальной BIM-среды.
3. Ориентация на российскую нормативную базу и формирование расчетных отчетов.
4. Подходит как отдельный расчетный модуль в связке с BIM-проектом.

Минусы

1. Для работы требуется интернет-соединение.
2. Не заменяет полноценную пространственную BIM-модель здания.
3. Организации должны отдельно продумать хранение исходных данных, отчетов и версий расчета.

Кому подойдёт

Подойдет инженерам внутренних систем, которым нужен специализированный нормативный расчет в браузере, а геометрия и выпуск модели выполняются в другой программе.

Как выбрать программу под конкретный проект

Вместо поиска «самой функциональной» программы полезнее определить, какой результат должен получить следующий участник процесса. Монтажнику нужен читаемый план и спецификация. Проектировщику смежного раздела — модель и координаты трасс. Эксперту — расчетные предпосылки и нормативная выдача. Эксплуатации — модель сети, режимы и идентифицируемые объекты. Чем точнее сформулирован следующий потребитель данных, тем проще выбрать подходящий класс ПО.

1. Частный дом и самостоятельная планировка: Мой Дом 3D дает понятную геометрию помещений, сантехнику, трубы и первичную смету. Расчет сложных участков следует выполнять отдельно.
2. Внутренние сети здания с рабочей документацией: nanoCAD BIM ВК, Model Studio CS или Renga подходят для параметрической модели, координации и выпуска документации.
3. Расчет внутренних сетей: VALTEC, HydroVector и УМНАЯ ВОДА полезны как специализированный расчетный слой, который дополняет геометрическую модель.
4. Наружные сети и профили: приложение НВК для КОМПАС закрывает оформление трассы и профиля, а ZuluHydro или EPANET лучше подходят для развитой гидравлической модели.
5. Городская сеть и эксплуатационные сценарии: ZuluHydro дает карту и развитую отраслевую аналитику; EPANET удобен как открытая расчетная основа и инструмент проверки.

При равной функциональности предпочтительнее не программа с большим количеством кнопок, а та, которая сокращает количество ручных переносов. Каждый перенос между несвязанными файлами — потенциальная точка ошибки: диаметр обновили в расчете, но забыли на плане; оборудование заменили в модели, но не обновили спецификацию; трассу перенесли из-за балки, но гидравлику не пересчитали. Чем больше данных связаны ассоциативно, тем устойчивее проект к изменениям.

Практический процесс: от планировки до проверяемого проекта ВК

Ниже — последовательность, которая работает независимо от выбранного программного стека. Она помогает не перепутать визуальное моделирование с инженерным расчетом и заранее определяет точки контроля. Для небольшого дома часть этапов выполняется одним человеком, для крупного объекта — несколькими специалистами в разных системах.

Шаг 1. Зафиксируйте исходную геометрию и отметки

План здания должен соответствовать факту или утвержденной архитектурной модели. Проверяют габариты помещений, толщину стен, шахты, отверстия, отметки этажей и места, где трубопроводы пересекают конструкции. На этом этапе полезно сразу отметить зоны, в которых монтаж или обслуживание ограничены мебелью, оборудованием или требованиями доступа.

Шаг 2. Составьте перечень потребителей и оборудования

Раковины, ванны, душевые, унитазы, посудомоечные и стиральные машины, водонагреватели, насосы, фильтры, коллекторы и другие устройства должны иметь понятные точки подключения. Для расчетного проекта дополнительно фиксируются параметры водопотребления, расчетные расходы, характеристики оборудования и режимы работы. Если прибор еще не выбран, указывается требуемая функциональная позиция, чтобы проект не зависел от случайной модели из каталога.

Шаг 3. Постройте принципиальную топологию

До красивой трассировки нужно решить, какие стояки и магистрали существуют, где находятся ответвления, коллекторы, вводы и выпуски. Для канализации отдельно проверяют направление движения стоков и возможность обеспечить требуемые уклоны. Для водоснабжения определяют логические ветви, точки отключения и места, где удобно обслуживать арматуру.

Шаг 4. Выполните пространственную трассировку

Теперь топологию укладывают в реальное здание. На этом шаге проявляются конфликты с балками, вентиляционными каналами, электрическими трассами и отделкой. В BIM-среде полезна автоматическая проверка коллизий; в простом планировщике — 3D-просмотр и ручная проверка характерных мест. Нельзя считать трассу готовой, пока не понятны высотные отметки и последовательность прохождения сетей в узких зонах.

Шаг 5. Проведите расчет и верните результаты в модель

Расчетный модуль определяет, выдерживает ли выбранная схема требуемый режим. Проверяют расходы, диаметры, потери давления, напор, характеристики насосов и другие параметры, релевантные конкретной системе. После расчета утвержденные значения возвращают в геометрическую модель. В этот момент важно не просто заменить подпись диаметра, а проверить, что новый размер физически помещается, не ломает уклон и не создает новые коллизии.

Шаг 6. Сформируйте документацию и спецификацию

Рабочие планы, схемы, аксонометрия, профили и спецификации должны извлекаться из актуального состояния проекта. ГОСТ 21.601-2011 устанавливает правила выполнения рабочей документации внутренних систем водоснабжения и канализации; программа может автоматизировать оформление, но ответственность за корректность состава и данных остается у проектировщика. Особенно внимательно сравнивают марки систем, диаметры, отметки, номера стояков, арматуру и оборудование между графикой и спецификацией.

Шаг 7. Выполните независимый контроль

Финальный контроль лучше делать не тем же маршрутом, которым создавался проект. Например, расчетную сеть проверяют по нескольким характерным участкам вручную или альтернативным инструментом; BIM-модель — по списку коллизий и визуальному обходу; спецификацию — по количеству типовых элементов на одном участке. Независимая проверка часто обнаруживает ошибки, которые автоматический алгоритм пропускает из-за корректных, но неверно заданных исходных данных.

Как измерить качество результата, а не количество функций

У проекта ВК есть измеримые признаки качества. Они полезнее субъективной оценки интерфейса. Сначала задайте контрольные критерии, затем сравните, сколько из них программа закрывает автоматически и сколько требуют ручного процесса. Это превращает выбор ПО в понятное инженерное решение, а не в спор о привычках.

1. Согласованность: одно изменение диаметра или оборудования не должно требовать ручного исправления пяти независимых файлов.
2. Проверяемость: у каждого расчетного решения должны сохраняться исходные данные и отчет, позволяющие воспроизвести результат.
3. Полнота: на выдаче нет «потерянных» участков, приборов, арматуры и позиций спецификации.
4. Пространственная реализуемость: трассы проходят с учетом конструкций, доступа и взаимного положения инженерных систем.
5. Контроль изменений: после корректировки архитектуры понятно, какие участки ВК затронуты и что необходимо пересчитать.
6. Читаемость: монтажник или смежный инженер понимает схему без устных пояснений автора проекта.

Для проектной организации можно ввести простую метрику: количество ручных исправлений после автоматического выпуска документации. Если после каждого изменения модели инженер часами правит подписи, спецификацию и листы, значит связность процесса слабая, даже когда сама 3D-модель выглядит эффектно. Аналогично, если расчетный пакет выдает отчет, но параметры затем вручную переносятся в десятки объектов, точка риска находится не в вычислительном ядре, а в обмене данными.

Типичные ошибки при выборе и внедрении

1. Выбирать по визуализации. Красивый 3D-вид не гарантирует расчетов, корректных уклонов, документации и спецификаций.
2. Использовать BIM как калькулятор. Если гидравлическая логика отсутствует, модель нужно связать со специализированным расчетом, а не угадывать диаметры по геометрии.
3. Считать расчетный пакет полноценной CAD-системой. Отличная гидравлика не освобождает от оформления планов, профилей и координации с конструкциями.
4. Не фиксировать версии исходных данных. Пересчет на старой архитектуре дает технически корректный, но уже неактуальный результат.
5. Смешивать условные и каталожные элементы без правила. Спецификация становится непредсказуемой, если одинаковые объекты моделируются разными способами.
6. Отказываться от ручной контрольной проверки. Автоматизация хорошо ловит формальные ошибки, но не определяет, что инженер неверно задал исходный расход или статус элемента.

Отдельная организационная ошибка — покупать или внедрять программу до описания процесса. Сначала стоит нарисовать схему движения данных: кто создает архитектурную основу, где считается гидравлика, кто утверждает диаметры, кто выпускает спецификацию, как фиксируются изменения. После этого становится видно, какие функции действительно нужны. Иногда дорогая универсальная система не дает выигрыша, а связка простого CAD/BIM и специализированного расчета работает устойчивее.

Какая программа лучше в разных сценариях

Для частного дома самым рациональным первым выбором в этой подборке остается Мой Дом 3D: он помогает связать водоснабжение с реальной планировкой и быстро получить понятную схему. Для профессионального внутреннего раздела ВК сильнее специализированные BIM-системы nanoCAD BIM ВК и Model Studio CS, а Renga особенно удобна там, где водоснабжение должно постоянно координироваться с общей моделью здания.

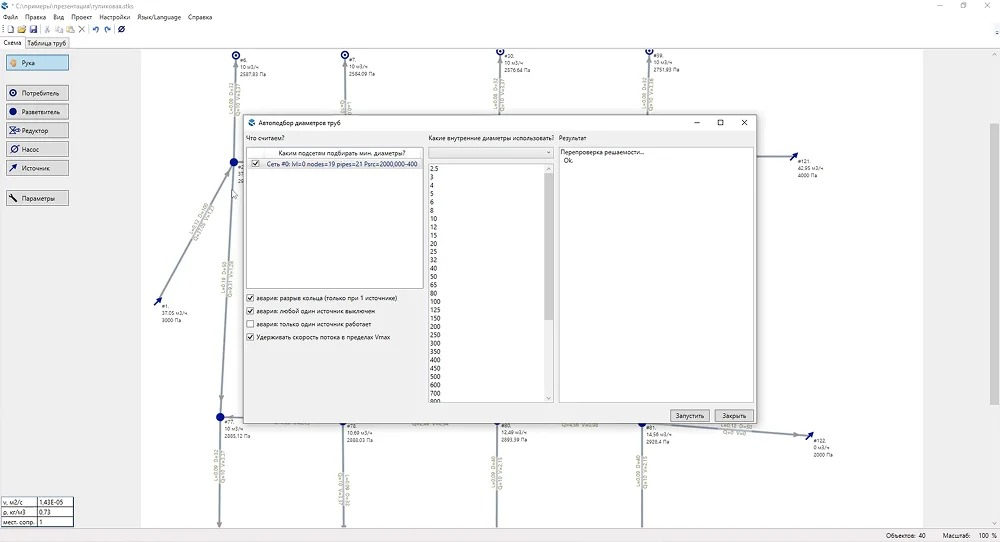

Если основной вопрос — не геометрия, а расчет, лучше смотреть на VALTEC, HydroVector или УМНУЮ ВОДУ. Для наружных сетей со значимым выпуском планов и профилей полезно приложение НВК для КОМПАС, а для крупной сетевой гидравлики — ZuluHydro. EPANET занимает отдельную нишу открытой расчетной модели и хорошо подходит для проверки, обучения и исследовательских задач.

Итоговый принцип выбора можно сформулировать так: программа должна уменьшать количество ручных переносов именно в вашем процессе и давать проверяемый результат следующему участнику проекта. Если она только добавляет красивый промежуточный формат, но не упрощает расчет, координацию или документацию, ее место в рабочей цепочке стоит пересмотреть.

Частые вопросы о программах для проектирования ВК

Вывод

Для проектирования водоснабжения и канализации важно выбирать не бренд, а рабочий контур. Мой Дом 3D закрывает понятную схему частного дома; nanoCAD BIM ВК, Model Studio CS и Renga — параметрическую модель и документацию; VALTEC, HydroVector и УМНАЯ ВОДА — специализированные расчеты; КОМПАС с НВК — оформление наружных трасс; ZuluHydro и EPANET — развитую гидравлическую модель сети. Чем точнее разделены эти роли, тем меньше риск, что красивый чертеж окажется расчетно слабым, а правильный расчет невозможно будет реализовать в здании.

Для смежных задач на Xeon Live также полезна инструкция о том, как подготовить технический проект квартиры: она помогает выстроить единый порядок работы с планами и инженерной частью, когда водоснабжение является лишь одним из разделов.
