Как составить план освещения: пошаговая инструкция для квартиры и дома

План освещения нужен не ради красивой россыпи точек на потолке. Он связывает функции помещения, мебель, рабочие поверхности, световые сценарии и управление ими в один понятный документ. Когда эта логика собрана до чистовой отделки, проще увидеть конфликт светильника со шкафом, забытый свет у зеркала, неудобный выключатель или недостаток света на столешнице. В этом материале разберём полный маршрут: от исходного плана и расчёта до проверки схемы в 3D и светотехнической программе.

Что должно быть в хорошем плане освещения

Рабочий план отвечает сразу на несколько вопросов: где расположен каждый источник света, какую задачу он выполняет, к какой группе управления относится и как соотносится с мебелью. На отдельном листе удобно показывать светильники и их привязки, на другом — выключатели и связи с группами. Трассы, защиту, сечения кабелей и другие электротехнические решения должен проверять специалист: план света задаёт логику пользования помещением, но не заменяет инженерный расчёт электросети. Более широкий контекст и варианты инструментов собраны в разборе составления плана освещения на Xeon Live.

Полезно воспринимать схему не как потолочный план, а как карту действий человека. Входя в комнату, он должен получить понятное базовое освещение. Садясь за стол — отдельный рабочий свет. Ложась читать — локальный источник без необходимости вставать. Ночью путь к санузлу не должен требовать включения яркого общего света. Такая постановка задачи сразу делает проект точнее и помогает избежать бессмысленного равномерного ряда светильников.

1. Исходная геометрия помещения с размерами, дверями, окнами, нишами и выступами.
2. Расстановка мебели и оборудования в актуальных габаритах, а не условными прямоугольниками.
3. Список функциональных зон: готовка, работа, чтение, отдых, хранение, проходы, зеркало, экран и другие реальные действия.
4. Светильники с понятным типом: общий, локальный, акцентный или декоративный свет.
5. Группы включения и сценарии: какие источники работают вместе и какие включаются независимо.
6. Выключатели и другие элементы управления с привязкой к дверям, мебели и привычному маршруту человека.
7. Проверка освещённости для зон, где важна зрительная работа, а при необходимости — расчёт в профильной программе.
8. Отдельные замечания по потолку, нишам, карнизам, встроенной мебели и местам, где после отделки доступ к оборудованию будет ограничен.

Подготовка: сначала мебель, функции и сценарии

Одна из самых частых причин переделок — попытка расставить свет до того, как зафиксирована мебель. Потолок при этом выглядит аккуратно, но свет оказывается не над столом, а между столом и проходом; подвесы не совпадают с обеденной группой; споты светят в торец высокого шкафа; бра перекрываются изголовьем. Поэтому сначала нужен точный план помещения и мебельная схема. При сложной геометрии полезно начать с обмерного плана, а затем уже накладывать свет.

Для каждой комнаты выпишите не названия светильников, а действия. На кухне это приготовление пищи, работа у мойки и плиты, уборка, спокойный ужин, ночной проход. В гостиной — разговор, чтение, просмотр экрана, приём гостей, уборка. В спальне — вход, переодевание, поиск вещей в шкафу, чтение у кровати и ночное движение. Такое описание быстрее приводит к нужным группам света, чем выбор люстры по каталогу.

После действий формируют сценарии. Сценарий — не отдельный умный режим и не обязательно автоматизация. Это просто комбинация источников, которая соответствует ситуации. Например, для кухни-гостиной базовый режим может включать общий свет и рабочую подсветку, вечерний — подвес над столом и мягкий свет в зоне дивана, уборка — яркие источники во всех рабочих зонах, просмотр фильма — только спокойный фоновый свет без бликов на экране.

Сценариев не должно быть много ради количества. У каждого должна быть понятная причина существования и доступный способ включения. Если для одного помещения получается десять почти одинаковых вариантов, стоит объединить их и оставить отдельное регулирование там, где оно реально меняет использование пространства. Хороший план не максимизирует число групп — он уменьшает количество лишних действий пользователя.

Как составить карту зон

1. Нанесите на план всю стационарную мебель и крупную технику. Для кухни и встроенных шкафов используйте реальные глубины и длины.
2. Отметьте рабочие поверхности: столешницу, письменный стол, зеркало, место чтения, зону ухода за одеждой, стол для хобби.
3. Проведите основные маршруты: вход в комнату, путь к кровати, санузлу, кухне, гардеробной, выходу на балкон или террасу.
4. Отдельно обозначьте поверхности, на которые направлен взгляд: картины, фактурную стену, стеллаж, шторы, витрину, экран. Акцентный свет имеет смысл только там, где есть объект для акцента.
5. Для каждой зоны подпишите требуемый характер света: равномерный, направленный, мягкий, отражённый, вертикальный у зеркала или низкий ночной.
6. Только после этого выбирайте типы светильников и точки их размещения.

Если параллельно создаётся интерьер, полезно держать световую схему рядом с дизайн-проектом квартиры. Тогда изменения в мебели, потолках и отделке сразу отражаются в плане света, а не обнаруживаются после закупки оборудования.

Как рассчитать свет без ложной точности

В светотехнике различают световой поток и освещённость. Световой поток выражают в люменах, а освещённость поверхности — в люксах. Для грубой предварительной оценки используют связь «нужная освещённость × площадь», но это только старт. Реальный результат зависит от светораспределения прибора, высоты установки, отражения от стен и потолка, размеров рабочей зоны, расстановки мебели и потерь. Поэтому арифметика по площади не заменяет полноценный светотехнический расчёт.

Российские нормы искусственного и естественного освещения закреплены, в частности, в СП 52.13330.2016 и санитарных правилах. Для рабочих мест внутри зданий ГОСТ Р 55710-2013 задаёт нормы и методы измерений, а расчёт ведётся по сетке точек, а не по одной красивой цифре в центре комнаты. Для жилого проекта важно сначала определить, какой норматив относится к конкретной зоне и виду деятельности, а затем проверять именно эту рабочую поверхность.

Практический смысл такой проверки прост. Если в комнате есть письменный стол, важна освещённость на плоскости работы, а не только среднее значение по полу. Для зеркала важен свет на лице и отсутствие резких теней. Для кухни — свет на столешнице, который не перекрывает человек своим корпусом. Для прохода — достаточная видимость маршрута и ступеней. Одного параметра для всех этих задач не существует.

Что проверять кроме количества люменов

1. Равномерность. Пятно высокой яркости рядом с тёмной зоной утомляет сильнее, чем спокойное распределение света.
2. Блики. Светильник не должен отражаться в телевизоре, мониторе, глянцевой столешнице или зеркале так, чтобы мешать работе и отдыху.
3. Цветовую температуру. В одной сцене лучше заранее определить, какие источники должны выглядеть одинаково, а где намеренно используется другой оттенок света.
4. Цветопередачу. Для мест, где важно различать оттенки кожи, одежды, еды или материалов, этот параметр нельзя игнорировать.
5. Пульсацию. Качество драйвера и источника света влияет на зрительный комфорт; это характеристика конкретного оборудования, а не точки на плане.
6. Доступность обслуживания. Драйвер, блок питания, лампа или модуль должны оставаться доступными после монтажа потолка и встроенной мебели.
7. Сцены затемнения. Если предполагается регулирование яркости, совместимость светильника, драйвера и выбранного способа управления проверяют до закупки.

Для обычной квартиры предварительный расчёт помогает отсеять явно слабые решения и понять порядок требуемого светового потока. Для рабочего кабинета, сложной кухни-гостиной, помещения с высокими потолками, витрины, студии, офиса или другой зоны с требованиями к освещённости разумнее выполнить расчёт в DIALux evo или аналогичном профильном инструменте. Визуализация интерьера показывает настроение, а фотометрический расчёт — измеримые показатели.

Пошаговый алгоритм: от плана помещения до управления светом

Шаг 1. Зафиксируйте исходный план

В основе должна быть актуальная геометрия: размеры стен, положение проёмов, высота потолка, выступы, колонны, ниши и участки с понижением. Для квартиры в новостройке нельзя полагаться только на рекламную планировку: после фактических замеров размеры и положение перегородок часто отличаются. Для частного дома исходной основой служит актуальная поэтажная схема. Отдельно отмечают конструктивные ограничения, которые влияют на потолок и размещение встраиваемых приборов.

Шаг 2. Утвердите мебель и оборудование

Свет привязывают к тому, что человек делает в помещении. Поэтому на схеме должны быть кухонный гарнитур, стол, диван, кровать, шкафы, рабочий стол, сантехника, техника и крупный декор. Для будущей встроенной мебели отмечают не только контур, но и открывание фасадов. Потолочный спот над открывающейся дверью шкафа или подвес в траектории высокого фасада — типичная коллизия, которую легко поймать на этом этапе.

Шаг 3. Разделите свет по функциям

Общий свет обеспечивает базовую ориентацию. Локальный помогает выполнять конкретное действие. Акцентный выделяет предмет или поверхность. Декоративный формирует атмосферу и иногда сам является объектом интерьера. Эти роли могут пересекаться: подвес над столом одновременно даёт локальный свет и формирует композиционный центр. Важно не название категории, а функция, которая должна остаться понятной на чертеже и при согласовании.

Шаг 4. Сформируйте группы включения

Каждую группу создают по сценарию, а не по принципу «все светильники одного типа вместе». Например, часть трековых спотов может работать с общим светом, а другая — только как акцент на стену. Подсветка кухни может включаться отдельно от подвесов над столом. Прикроватные светильники логично отделить от потолочного света. Если одна кнопка включает источники, которые почти никогда не нужны одновременно, группировку стоит пересмотреть.

Шаг 5. Расставьте точки света и проверьте геометрию

На плане показывают центры приборов, оси треков, длины линий света, положение подвесов и настенных источников. Размеры привязывают к устойчивым конструкциям: стенам, осям проёмов или другим неизменяемым элементам. Привязка к случайному краю мебели ненадёжна, если мебель ещё не заказана. Для симметричных композиций фиксируют ось, а не набор приблизительных расстояний от разных стен.

Шаг 6. Наметьте управление

Выключатель должен быть там, где им естественно пользоваться. Проверьте направление открывания двери, будущий наличник, шкаф у входа и возможность дотянуться до управления, не обходя мебель. Для длинного коридора или спальни полезно заранее продумать управление одной группой из нескольких мест; конкретную электрическую реализацию подбирает специалист. В проекте достаточно показать требуемую логику: какая группа должна включаться и откуда.

Шаг 7. Проверьте 3D-сцену

Трёхмерный просмотр не доказывает соответствие норме, но отлично находит композиционные ошибки. Включите вечерний режим, посмотрите комнату с уровня глаз и пройдите основные маршруты. Проверяйте не только яркость картинки, но и положение источника относительно лица, экрана, зеркала, рабочей поверхности и мебели. Если в 3D видно неприятное прямое свечение или странное пятно на стене, на реальном объекте проблема обычно заметнее, а не слабее.

Шаг 8. Сверьте измеримые требования

Для зон с нормируемой зрительной работой задайте расчётную поверхность и проверьте освещённость. Простой бытовой планировщик для этого не предназначен: его задача — компоновка и визуальная координация. В DIALux evo можно построить помещение, разместить реальные фотометрические модели светильников и получить распределение результатов по поверхности. Для сложных объектов этот этап отделяет эскиз от проверяемого светотехнического решения.

Шаг 9. Подготовьте понятный комплект для согласования

Минимальный комплект — план светильников, план групп управления и комментарии по нестандартным узлам. Если проект передаётся электрику, отдельно согласуют электротехническую часть: нагрузки, защиту, кабели, распределение линий и требования к монтажу. Не стоит смешивать всё на одном листе. Чем меньше условных обозначений конкурирует за внимание, тем меньше риск прочитать схему неправильно на объекте.

Четыре способа составить и проверить план освещения

Ниже — четыре инструмента с разной ролью. Первый подходит для домашней компоновки и 3D-проверки, второй — для браузерного ремонтного проекта, третий — для фотометрического расчёта, четвёртый — для CAD-сценария с инженерной документацией. Их не нужно использовать одновременно: выбирайте тот уровень, который соответствует задаче и требуемой точности.

1. Мой Дом 3D — план света вместе с интерьером и коммуникациями

Мой Дом 3D удобен, когда план освещения нужно привязать к уже собранной модели квартиры или дома. В одном проекте видны стены, мебель, светильники и инженерные слои, а результат можно посмотреть в объёме. Для темы этой инструкции это самый прямой бытовой сценарий: сначала собирается реальная планировка и интерьер, затем ставятся источники света, после чего отдельно проверяются светильники и выключатели в разделе коммуникаций.

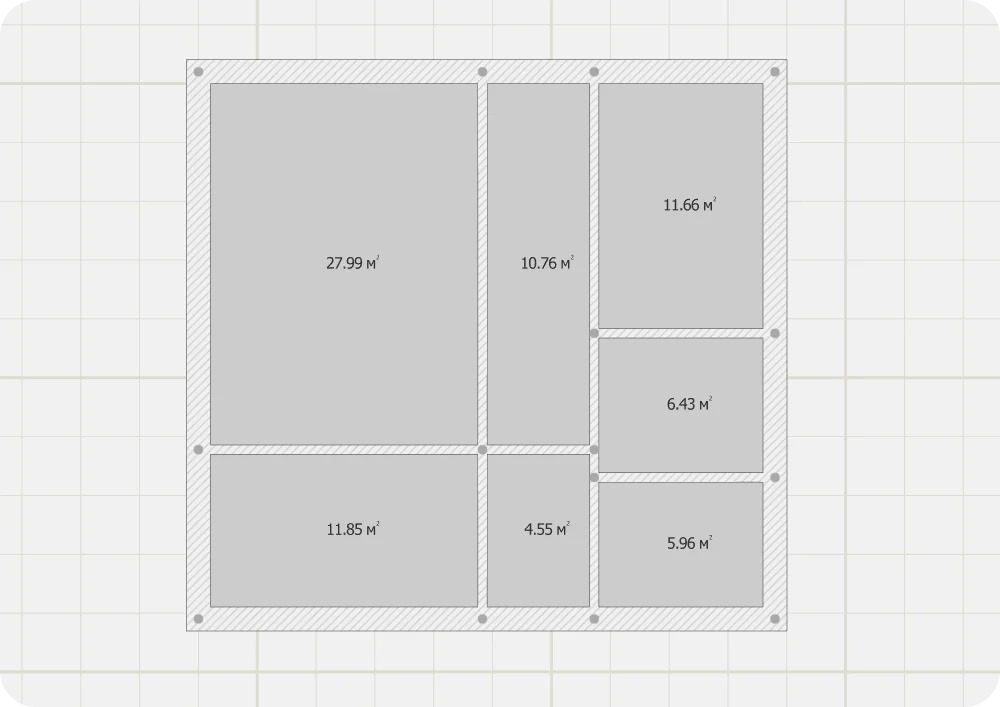

Порядок работы здесь логично строить от общего к частному. Сначала в режиме плана создайте стены, проёмы и помещения либо перенесите готовую основу. Затем расставьте мебель и технику, потому что без этого положение света будет условным. После этого добавьте люстры, потолочные и настенные приборы, проверяя их в 3D. Когда композиция определена, переходите в Коммуникации → Освещение: там план становится технически читаемым, появляются привязки и становится проще проверить положение каждого прибора.

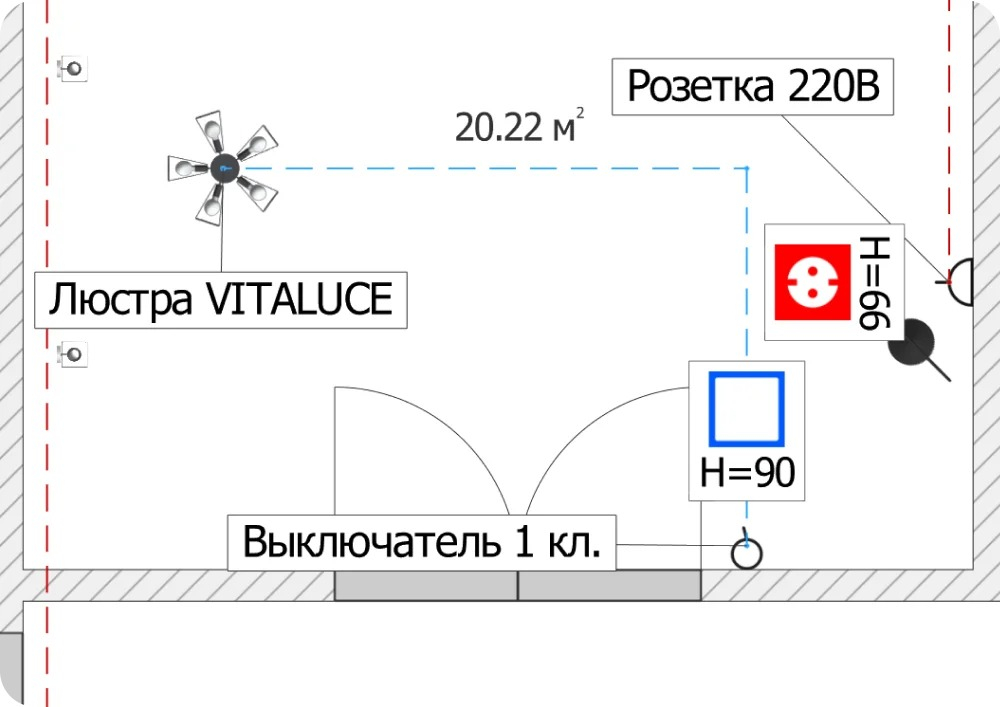

Выключатели прорабатываются отдельным слоем. Задача на этой стадии — не рассчитывать электрическую защиту, а зафиксировать удобную логику управления. Пройдите мысленно каждую комнату от входа: какая группа нужна первой, чем человек будет пользоваться у кровати или рабочего места, нужно ли независимое управление локальной подсветкой. После расстановки откройте 3D или вид изнутри и сравните дневную и вечернюю логику комнаты.

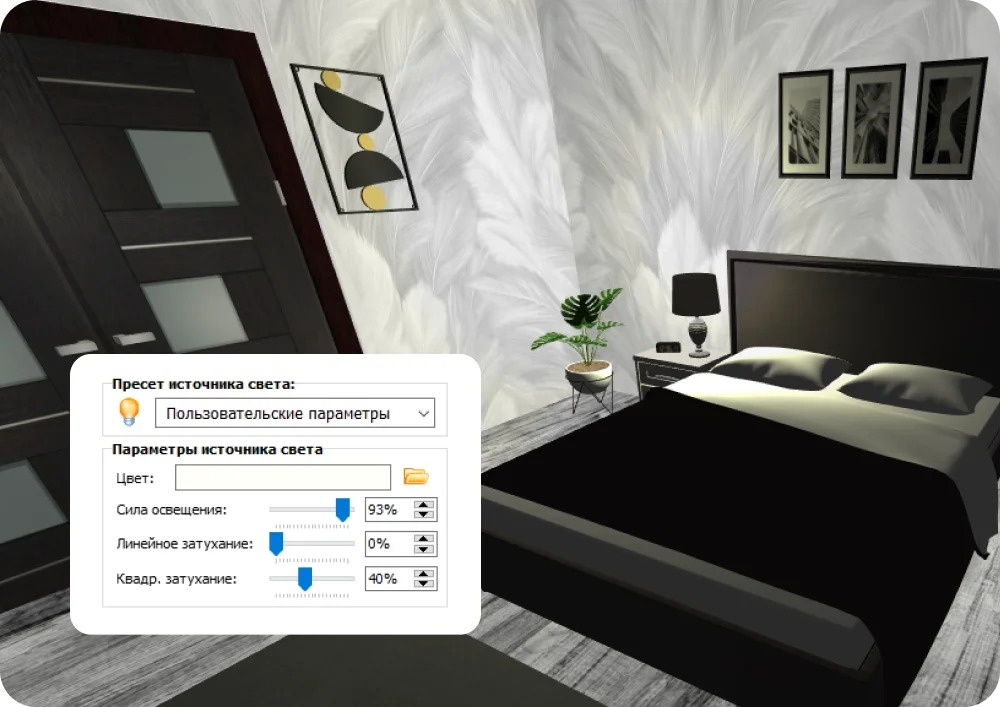

Сильная сторона Мой Дом 3D в этой задаче — связь плана света с интерьером. Слабая — программа не является профессиональным фотометрическим расчётным комплексом. Поэтому она хорошо отвечает на вопросы «где поставить» и «как будет выглядеть», но проверку нормируемой освещённости для сложного объекта лучше делать отдельно.

Плюсы

1. Свет проектируется внутри той же модели, где уже находятся стены, мебель, двери и техника.
2. Есть отдельный раздел коммуникаций для светильников и выключателей, поэтому рабочий план не смешивается с декоративной 3D-сценой.

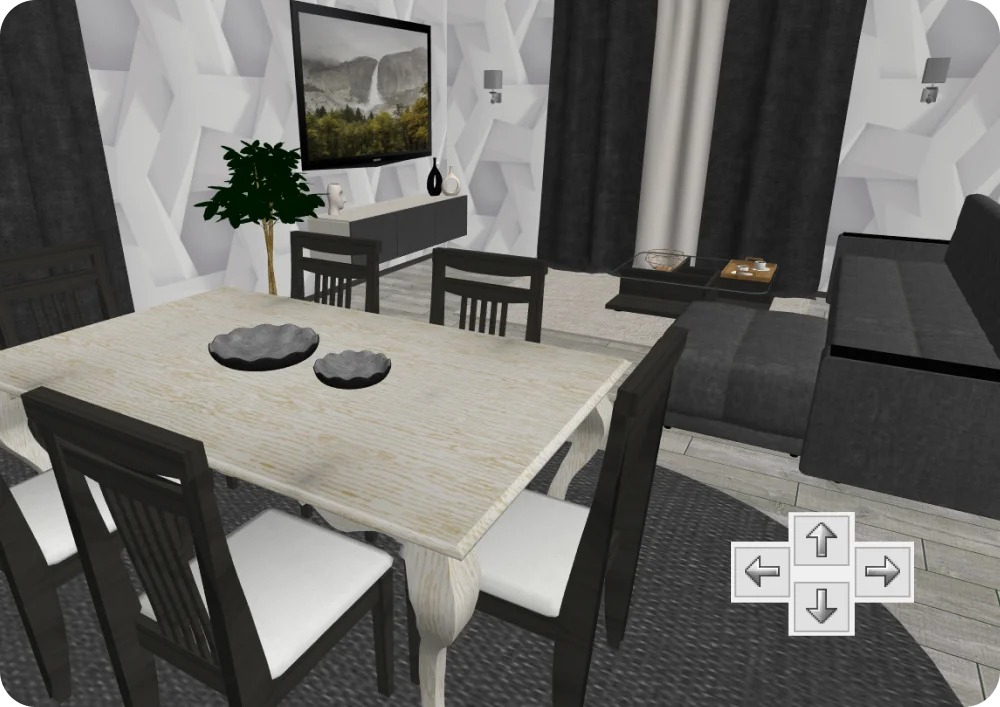

3. Трёхмерный просмотр помогает заметить неудачные положения источников, тёмные участки и конфликты с мебелью.
4. Подходит для связки «дом или квартира → интерьер → свет → базовая инженерная координация» без перехода между несколькими средами.

Минусы

1. Ориентирован на Windows, поэтому для браузерной работы или macOS нужен другой инструмент.
2. Не заменяет светотехнический расчёт с фотометрическими данными и проверкой результатов по расчётной сетке.
3. Инженерные решения по электроснабжению требуют отдельной профессиональной проверки.

Кому подойдёт

Владельцам квартир и домов, которые хотят сначала собрать планировку и мебель, затем добавить свет и получить понятную 3D-проверку до ремонта. Также подходит дизайнеру как быстрый инструмент согласования бытовой логики освещения с заказчиком, когда глубокий светотехнический расчёт выполняется отдельно.

2. RemPlanner — браузерный план ремонта с отдельными листами света и электрики

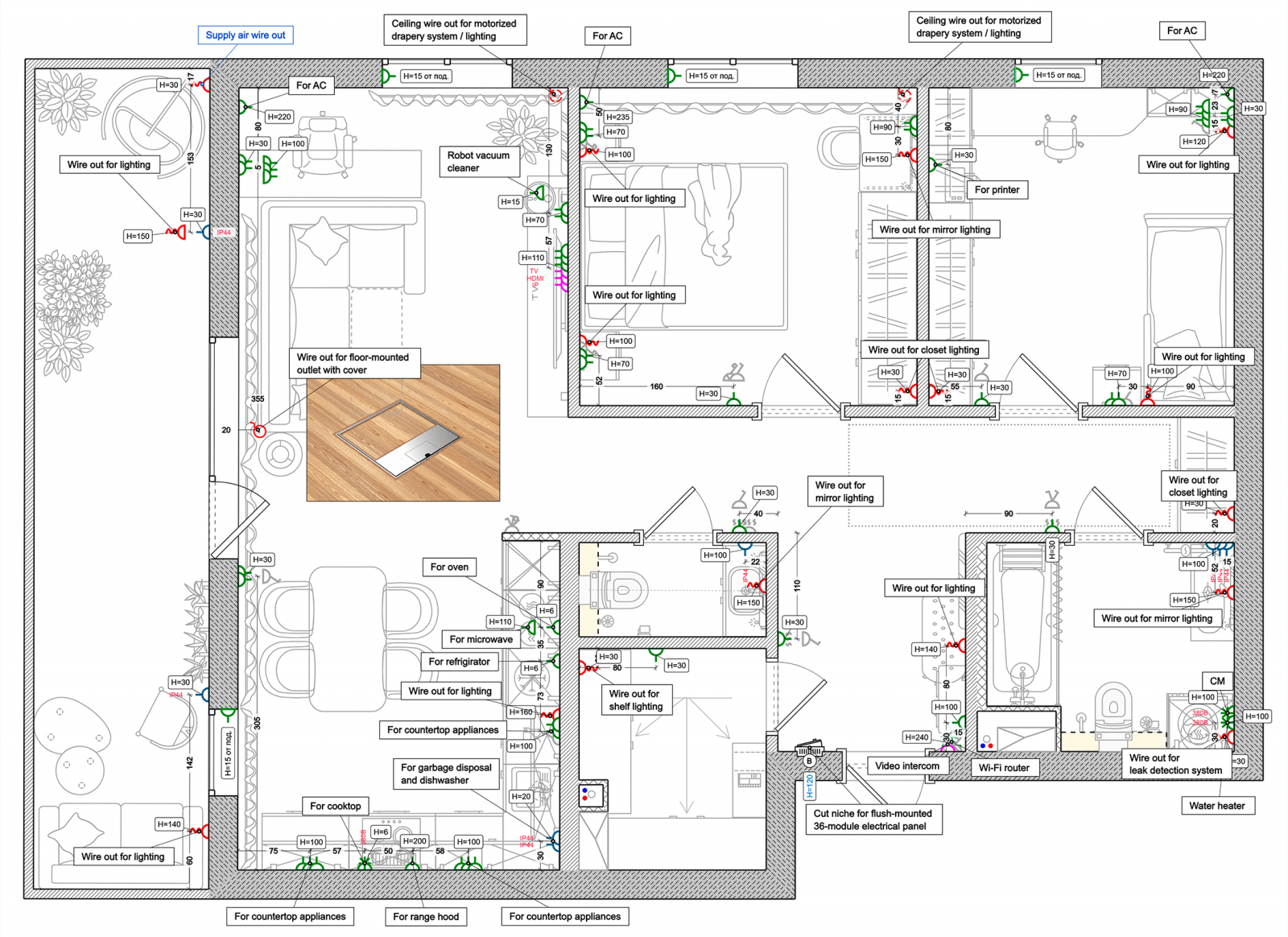

RemPlanner работает в браузере и строит проект по связанным листам: исходная геометрия, мебель, освещение, выключатели и другие части ремонта находятся в одной модели. Для плана света это удобно тем, что электроточки и свет не рисуются поверх случайной картинки, а привязаны к размерам помещения и мебели. Отдельные листы помогают готовить более читаемый комплект документации.

Начинайте с исходного плана и замкнутой геометрии помещений. После этого переходите к мебели, потому что дальнейшие листы наследуют эту основу. На листе освещения размещайте приборы по зонам, а на листе выключателей задавайте связи между управлением и световыми группами. Смысл такого подхода в последовательности: изменение планировки отражается в проектной модели и не требует заново собирать каждый чертёж вручную.

В RemPlanner особенно полезно смотреть на развертки стен там, где свет и управление расположены не на потолке, а на вертикальных поверхностях: у кровати, зеркала, рабочего стола или кухонной зоны. Развертка помогает увидеть высоты и соседство с мебелью, что на плане сверху часто читается плохо. Для сложных световых расчётов сервис всё равно не заменяет DIALux, но для ремонтной документации и согласования положения точек он практичен.

Плюсы

1. Работает в браузере и не требует привязки к одному компьютеру.
2. Проект собран по этапам ремонта, поэтому свет легко проверять вместе с мебелью, перегородками и другими листами.
3. Есть отдельные листы освещения и управления, а также развертки стен для вертикальных привязок.
4. Подходит для формирования понятного комплекта чертежей, а не только красивой 3D-картинки.

Минусы

1. Работа зависит от интернет-соединения и производительности браузера.
2. Свободное моделирование сложной архитектуры ограничено по сравнению с полноценными CAD-системами.
3. Фотометрическую проверку освещённости необходимо выполнять в специализированном расчётном ПО.

Кому подойдёт

Тем, кто ведёт ремонт как набор связанных листов и хочет работать онлайн: собственникам, дизайнерам и подрядчикам, которым важно согласовать свет с мебелью, выключателями и отделкой. Особенно полезен для квартиры и небольшого коммерческого помещения с прямолинейной геометрией.

3. DIALux evo — фотометрическая проверка освещённости

DIALux evo нужен не для бытового рисования красивого потолка, а для светотехнического расчёта. В него можно импортировать основу помещения, использовать фотометрические данные светильников, размещать приборы и получать результаты по расчётным поверхностям. Для сложной кухни-гостиной, кабинета, рабочего пространства, студии, офиса или помещения с необычной высотой это способ проверить то, что нельзя надёжно определить по одной 3D-картинке.

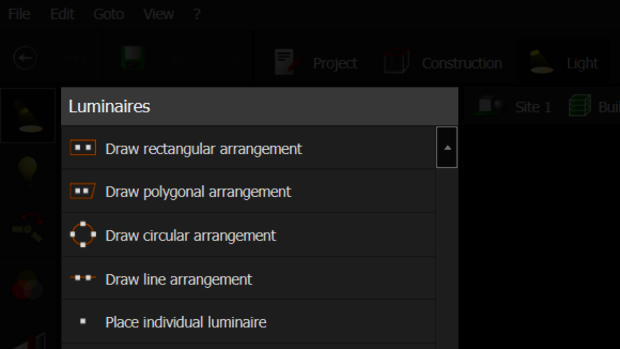

Рабочая последовательность отличается от интерьерного планировщика. Сначала строится или импортируется помещение. Затем задаются поверхности и материалы, потому что отражение света влияет на расчёт. После этого выбираются светильники с фотометрическими данными и расставляются вручную либо массивами. Далее выполняется расчёт, а результат смотрят не только числом, но и по картам значений, изолиниям и ложным цветам. Такой способ помогает увидеть провалы и избыточно яркие зоны.

DIALux evo умеет считать отдельные комнаты, этажи и сцены, а также показывает результаты по расчётным поверхностям и точкам. Это важное отличие от декоративного рендера: визуально приятная сцена может не обеспечивать нужное значение на рабочей плоскости, а равномерный на вид потолок — давать неравномерное распределение на столе. После расчёта результаты нужно сопоставить с требованиями, которые применимы к конкретному помещению и виду работы.

Для частного ремонта DIALux чаще используется как проверочный второй этап. Геометрию, мебель и сценарии удобнее сначала собрать в планировщике, а затем перенести критичные помещения в расчётную среду. Такой подход экономит время: нет смысла детально рассчитывать декоративный свет в кладовой, но есть смысл проверить домашний кабинет, мастерскую, сложную кухонную рабочую поверхность или большую открытую гостиную.

Плюсы

1. Профессиональный расчёт освещения по поверхностям и точкам, а не субъективная оценка яркости изображения.
2. Поддержка реальных фотометрических данных светильников и разных схем их размещения.
3. Наглядные карты результатов, изолинии и ложные цвета помогают находить провалы и зоны избытка света.
4. Подходит для документируемой проверки требований и сложных помещений.

Минусы

1. Порог входа выше, чем у интерьерных планировщиков: нужно понимать расчётные поверхности, фотометрию и смысл результатов.
2. Для простого домашнего эскиза интерфейс и объём настроек избыточны.
3. Не заменяет интерьерный проект: мебель и декоративную концепцию обычно удобнее проработать раньше в другой среде.

Кому подойдёт

Светотехникам, проектировщикам и дизайнерам, которым нужна измеримая проверка. Для частного пользователя DIALux полезен, когда важна точная освещённость рабочей зоны или когда геометрия помещения, высота потолка и светораспределение делают простой расчёт по площади ненадёжным.

4. КОМПАС-3D Home — CAD-подход и расчёт через приложение «Электроснабжение»

КОМПАС-3D подходит тем, кто уже работает в CAD-среде и хочет связать архитектурную модель с инженерной частью. В КОМПАС-3D Home доступно приложение «Электроснабжение», где предусмотрены светотехнические расчёты. В материалах АСКОН описаны два подхода: автоматический расчёт по коэффициенту использования для типовых прямоугольных зон и точечный метод для ручной проверки нестандартных участков.

Для типовой зоны последовательность строится вокруг помещения и его светотехнических свойств. В менеджере помещений задаются параметры, затем в разделе расчёта освещённости выбирается метод и рабочая зона. Команды «Редактировать зоны», «Указать прямоугольную зону», «Установить светильники» и «Применить» позволяют оформить расчётный участок и перейти к размещению приборов. Для нестандартной проверки используется «Точечный метод», после чего результаты можно оформить через «Создать отчёт».

Эта логика полезна в проектах, где план освещения уже является частью более широкой CAD-документации. Для одного помещения в квартире такой маршрут сложнее, чем Мой Дом 3D или RemPlanner. Но при работе с инженерными планами он даёт единый контекст: геометрия, элементы проекта и расчётная часть находятся в одной профессиональной среде.

Плюсы

1. Расчёт встроен в CAD-процесс и может быть связан с инженерной моделью проекта.

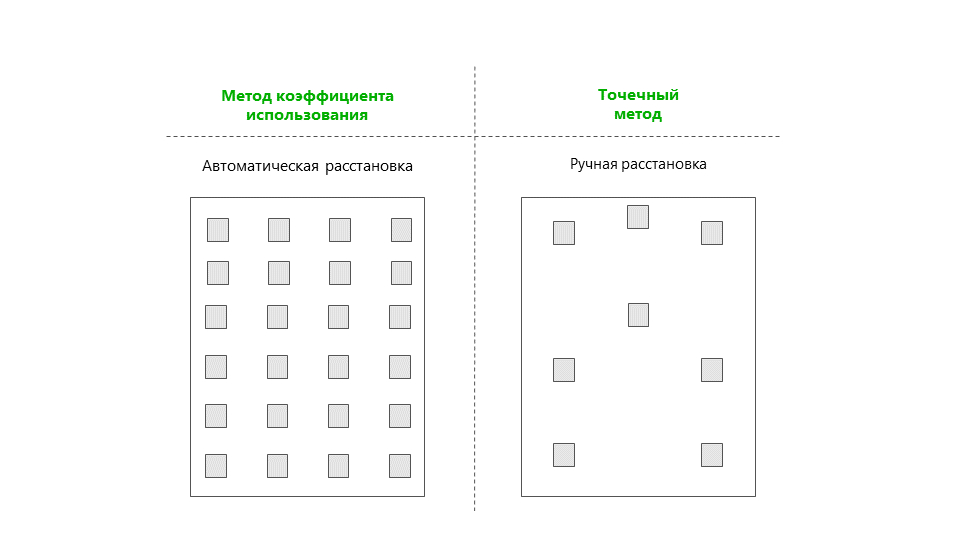

2. Есть автоматический сценарий для типовых зон и точечный метод для более сложной проверки.
3. Подходит для подготовки отчётной и инженерной документации.
4. Удобен пользователям, которые уже ведут проект в экосистеме КОМПАС.

Минусы

1. Для единичного бытового плана освоение CAD-среды может быть неоправданно долгим.
2. Интерьерная визуализация и подбор атмосферы света здесь не являются главным сценарием.
3. Для корректной интерпретации результатов нужны инженерные знания и понимание применимых норм.

Кому подойдёт

Проектировщикам и техническим специалистам, которые уже работают с КОМПАС-3D и хотят включить свет в общий комплект документации. Для владельца квартиры без опыта CAD этот путь обычно имеет смысл только при совместной работе со специалистом.

Как выбрать подходящий способ

Выбор зависит не от количества функций, а от результата, который нужен на выходе. Если главная задача — привязать свет к мебели и пройтись по интерьеру в 3D, достаточно домашнего планировщика. Если нужен комплект ремонтных листов в браузере, полезнее RemPlanner. Если важны значения освещённости и их распределение, нужен DIALux. Если проект уже ведётся как CAD-документация, логично не выносить свет из этой среды. Для более широкого сравнения можно свериться с подборкой программ для проектирования освещения.

1. Мой Дом 3D: план квартиры или дома, мебель, светильники, управление и 3D-проверка в одном проекте.
2. RemPlanner: ремонтная документация онлайн, отдельные листы света, выключателей и развертки стен.
3. DIALux evo: расчёт освещённости, фотометрия, карты результатов и проверка сложных зон.
4. КОМПАС-3D Home: инженерная CAD-среда и расчёт освещения как часть технического проекта.

План освещения по комнатам: что проверять

Кухня и кухня-гостиная

На кухне ошибка общего света особенно заметна, потому что человек часто перекрывает его собственным телом. Рабочая столешница требует отдельного света, расположенного так, чтобы тень не падала на зону приготовления. Подвесы над островом или столом привязывают к мебели, а не к геометрическому центру комнаты. Если кухня объединена с гостиной, разумно разделить минимум рабочую, обеденную и спокойную вечернюю сцены. Тогда помещение не выглядит одинаково при готовке, ужине и просмотре фильма.

Проверьте верхние шкафы, вытяжку, высокие пеналы и открывание фасадов. Трек или спот, поставленный слишком близко к шкафу, может давать яркое пятно на фасаде и слабый свет на столешнице. Подсветку рабочей зоны лучше воспринимать как самостоятельный слой, а не как попытку компенсировать недостаток потолочного света. Для открытой кухни важна также связь с гостиной: два разных по оттенку набора источников в одной сцене могут визуально дробить пространство.

Гостиная

В гостиной полезно начать с расстановки дивана, кресел, экрана и мест чтения. Общий свет нужен для уборки и активного общения, но вечером чаще работают локальные и отражённые источники. Светильники напротив телевизора и яркие споты на глянцевой мебели проверяйте на блики. Акцентный свет имеет смысл направлять на фактуру, искусство, книги или другие объекты, а не в пустую стену просто ради эффекта.

Если гостиная используется для съёмки контента, видеозвонков или презентаций, добавьте отдельный сценарий с хорошим фронтальным или диагональным светом на человека. Это практический мост между интерьером и рабочей коммуникацией: камера воспринимает контраст иначе, чем глаз. Такую сцену не обязательно делать постоянной — достаточно предусмотреть доступную розеточную и световую логику для временного источника или регулируемой группы.

Спальня

В спальне проверяйте три маршрута: вход, путь к кровати и путь ночью. Яркий общий свет не должен быть единственным вариантом. Прикроватные источники размещают относительно реального изголовья и положения человека, а не симметрии стены. Если есть шкаф, добавьте свет, который помогает различать вещи, но не слепит лежащего человека. Управление общим светом у кровати — вопрос сценария, который лучше зафиксировать на плане заранее, даже если электрическую реализацию определит специалист.

Ванная и зона зеркала

Один потолочный свет часто создаёт глубокие тени на лице. Для зеркала нужен свет, который работает на вертикальную плоскость и не превращает отражение в силуэт. Отдельно проверяйте зоны с повышенной влажностью: выбор оборудования и допустимость его размещения определяются требованиями безопасности, поэтому конкретные приборы и монтажные решения согласуют со специалистом. В плане достаточно точно обозначить требуемую функцию, положение и отдельную группу управления.

Кабинет и рабочее место

Рабочий стол — одна из зон, где полезна измеримая проверка. Свет не должен создавать блик на мониторе, резкую тень от руки или большой контраст между экраном и окружением. Сначала задайте положение стола и направление взгляда, затем выбирайте потолочный и настольный свет. Для постоянной работы имеет смысл проверить освещённость на рабочей поверхности и равномерность в ближайшем окружении, а не только суммарный световой поток ламп.

Детская

Детская обычно объединяет игры, учёбу, хранение и сон, поэтому один центрированный потолочный прибор плохо соответствует задачам. Рабочая зона требует отдельного света, игровая — хорошего общего, а вечерняя — спокойного локального. Светильники и управление нужно планировать с учётом изменения мебели: стол может стать больше, кровать — смениться, появятся новые системы хранения. Чем меньше схема зависит от одного случайного положения мебели, тем дольше она останется удобной.

Коридор, прихожая и лестница

В проходных зонах важнее не эффектность, а читаемый маршрут. Свет должен показывать повороты, двери, ступени и перепады уровня. Длинный коридор удобнее делить на понятные группы или предусматривать управление из разных точек, чем заставлять человека возвращаться к одному выключателю. Для прихожей дополнительно нужен свет у зеркала и зоны хранения, особенно если общий потолочный свет остаётся за спиной человека.

Выключатели, группы и сценарии управления

После светильников составьте отдельную схему управления. Здесь полезно использовать обозначения групп, например G1, G2, G3, а рядом иметь короткую расшифровку: общий, рабочая столешница, обеденный стол, бра, подсветка. На плане связи должны читаться однозначно. Если одну группу нужно включать из двух мест, отметьте это как требование к управлению, не пытаясь самостоятельно проектировать силовую часть без квалификации. Координацию точек управления удобно сверять с отдельной инструкцией о том, как составить план розеток и выключателей.

Положение управления проверяют вместе с дверями и мебелью. Выключатель, нарисованный по привычке у проёма, может оказаться за открытой дверью или внутри будущего шкафа. У кровати важна доступность из положения лёжа, у кухни — возможность быстро включить рабочий свет, у входа — понятный первый сценарий.

Диммирование стоит закладывать не как декоративную игрушку, а там, где реально меняется режим использования. В гостиной один и тот же свет может понадобиться для уборки и тихого вечера; в спальне — для активных дел и подготовки ко сну; в переговорной или домашнем кабинете — для работы и показа изображения на экране. Перед закупкой обязательно проверяют совместимость регулятора, драйвера и светильника: наличие значка регулирования на одном компоненте не гарантирует корректную работу всей связки.

Автоматизация тоже начинается со сценария. Датчик движения в проходе решает понятную задачу, а сложная система с приложением и десятками сцен без реального сценария использования только усложняет поддержку. Сначала определите, какое действие должно происходить и при каком событии, затем выбирайте технологию. Такой порядок защищает проект от ситуации, когда дорогое управление есть, но жильцы всё равно пользуются одной физической кнопкой.

Что передать электрику и что оставить дизайнеру

План света — часть общего технического проекта, но граница ответственности должна быть ясной. Дизайнер или владелец фиксирует расположение приборов, их роль, группы управления, требования к регулированию и визуальные ограничения. Электрик или инженер проверяет нагрузки, защиту, кабельные линии, совместимость оборудования и безопасный монтаж. Для сложного объекта эти части объединяются в согласованный комплект. На Xeon Live есть отдельный разбор структуры инженерного проекта.

1. Дизайнерская часть: точки света, типы приборов, высоты декоративных подвесов, оси, привязки к мебели, визуальные сцены, оттенок света и требования к затемнению.
2. Пользовательская логика: что включается у входа, что доступно у кровати, как работает ночной маршрут, какие группы используются вместе.
3. Светотехническая часть: расчёт освещённости, проверка распределения света, бликов и соответствия требуемым показателям.
4. Электротехническая часть: нагрузки, защитные аппараты, кабели, способы соединения и монтажа — зона ответственности квалифицированного специалиста.
5. Монтажная документация: читаемые размеры, условные обозначения, номера групп и согласованные комментарии к нестандартным узлам.

Нельзя рассчитывать, что мастер догадается о замысле по рендеру. Рендер показывает атмосферу, но не объясняет, какой выключатель управляет треком и где проходит ось подвеса. И наоборот, сухой инженерный лист не показывает, что направленный прибор даёт неприятный блик на экран. Поэтому проект сильнее, когда визуальная и техническая части проверяют друг друга, но остаются отдельными читаемыми документами.

Как проверить готовый план до монтажа

Финальная проверка должна происходить по окончательной версии плана, а не по черновику двухнедельной давности. Сначала сверьте геометрию, затем мебель, потом свет, управление и только после этого документацию. Внесите изменения на всех связанных листах. Самая опасная организационная ошибка — когда дизайнерская картинка обновилась, а монтажный лист остался старым.

1. Сверьте размеры помещений и положение дверей с последней обмерной схемой.
2. Проверьте, что вся встроенная мебель и техника имеют актуальные габариты.
3. Пройдите каждый сценарий: вход, работа, отдых, уборка, ночное движение.
4. Убедитесь, что у каждой функциональной зоны есть подходящий свет, а каждый светильник имеет объяснимую функцию.
5. Проверьте оси подвесов, треков и линейных светильников относительно мебели и архитектуры.
6. Просмотрите выключатели при открытых дверях и с установленной мебелью; исключите перекрытые точки управления.
7. Сверьте обозначения групп: одна и та же группа должна называться одинаково на всех листах.
8. Проверьте источники света у экранов, зеркал и глянцевых поверхностей на возможные блики.
9. Оцените вечернюю 3D-сцену с уровня глаз, а не только с верхней камеры.
10. Для рабочих зон выполните расчёт или измеримую проверку, если задача требует нормируемой освещённости.
11. Уточните доступ к драйверам, блокам питания и другим обслуживаемым компонентам после чистовой отделки.
12. Передайте электротехническую часть специалисту для проверки безопасности и совместимости оборудования.

Для визуальной приёмки полезно сделать несколько контрольных кадров из 3D-модели с одинаковых точек: вход в помещение, основная рабочая зона, место отдыха, вид на зеркало или экран. После реализации эти точки можно повторить на фото и сравнить не только эстетику, но и соответствие световых акцентов проекту. Для бизнеса такой метод полезен в шоурумах, небольших студиях, кабинетах и пространствах для контента: ожидание и фактическая сцена сравниваются на одинаковых ракурсах.

Измерение освещённости проводят в тех точках и на тех поверхностях, для которых оно имеет смысл. ГОСТ Р 55710-2013 использует расчётную и измерительную сетку, поэтому одно значение в центре стола не описывает равномерность. В бытовой задаче это особенно важно для длинной кухни, большого рабочего стола или комнаты со смешанным освещением. Если точный контроль нужен для профессиональной деятельности, методику и норматив выбирают по назначению помещения.

Типовые ошибки и как их исправить до ремонта

Свет расставлен раньше мебели

Исправление простое: заморозьте потолочный план, вернитесь к мебели и обновите привязки. Особенно внимательно проверьте обеденный стол, остров, рабочий стол, кровать, диван и встроенные шкафы. Свет должен обслуживать реальную композицию, а не пустой прямоугольник комнаты.

Вся комната освещается одним типом приборов

Ровная сетка спотов может дать достаточную общую яркость, но не решает задачи чтения, работы у зеркала, вечернего отдыха или подсветки фактуры. Разделите функции. Иногда достаточно добавить один локальный источник и одну независимую группу, чтобы помещение стало гораздо удобнее без увеличения количества потолочных точек.

Слишком много групп управления

Если для обычного действия нужно нажать пять кнопок, проект технически сложный, но бытово слабый. Объединяйте источники, которые почти всегда используются вместе. Отдельными оставляйте только те группы, которые реально меняют сценарий. Подписанный сценарный список рядом с планом позволяет быстро увидеть лишние группы ещё до монтажа.

Игнорируются блики и направление света

На плане сверху всё может выглядеть идеально, но направленный источник окажется в отражении телевизора или зеркала. Проверяйте вид с уровня глаз и реальные углы. Для треков и спотов особенно важно заранее понимать, что именно они подсвечивают; прибор без цели часто превращается в источник дискомфорта.

Расчёт по площади принят за окончательный

Формула с люксами и площадью даёт только предварительный порядок светового потока. Она не учитывает распределение конкретного светильника, геометрию помещения и отражающие свойства поверхностей. Используйте её как фильтр грубых ошибок, а для ответственных зон переходите к фотометрическому расчёту.

Выключатель попадает за дверь или мебель

Проверяйте схему на актуальном плане с направлением открывания дверей. Отдельно смотрите шкафы, панели, декоративные рейки и будущие наличники. Если точка управления конфликтует с отделкой, исправлять её на стадии проекта намного проще, чем переносить после завершения стен.

Световая сцена не связана с реальной привычкой

Красивое название «вечер» ничего не даёт, пока не определено, какие приборы включены и зачем. Прогоните сценарий как последовательность действий человека: вошёл, приготовил ужин, сел за стол, перешёл к дивану, пошёл ночью в коридор. Там, где действие неудобно, меняйте управление или группировку.

Не предусмотрено обслуживание

Скрытая подсветка и встроенные системы требуют доступа к обслуживаемым элементам. Если блок питания окажется заперт за несъёмной конструкцией, любая неисправность превратится в ремонт отделки. Доступность должна быть зафиксирована в проекте до того, как потолки и мебель уйдут в производство.

В проекте несколько несинхронизированных версий

Назначьте одну актуальную ревизию и дату. После любого изменения мебели или потолка обновляйте световой лист и схему управления вместе. Старые версии храните как архив, но не оставляйте их в общей папке с одинаковыми именами. Для команды это не формальность: монтаж по устаревшему листу способен перечеркнуть хороший проект.

Метрики результата: как понять, что план действительно работает

Для квартиры результат можно оценивать по четырём группам показателей. Первая — функциональность: все действия получают свой свет, а управление находится по маршруту человека. Вторая — измеримость: рабочие зоны соответствуют требуемой освещённости и не имеют явных провалов. Третья — визуальный комфорт: нет раздражающих бликов, чрезмерного контраста и случайно направленных пятен. Четвёртая — документация: монтажные листы читаются без устных пояснений.

1. Доля зон с назначенной функцией света: у каждой рабочей, проходной и отдыховой зоны есть понятный источник или группа.
2. Количество конфликтов до монтажа: все пересечения с мебелью, дверями, потолочными элементами и отделкой должны быть устранены на чертеже.
3. Проверка сценариев: каждый заявленный сценарий воспроизводится конкретным набором групп без лишних действий.
4. Светотехническая проверка: там, где она требуется, результаты подтверждаются расчётом по поверхности или сетке точек.
5. Согласованность документации: номера групп, позиции светильников и комментарии совпадают на всех актуальных листах.
6. Повторная проверка после реализации: контрольные фото и измерения сопоставляются с проектными видами и расчётами.

Для коммерческого пространства добавляются метрики бизнеса. В шоуруме можно проверить, насколько хорошо подсвечены товарные зоны и не меняется ли восприятие цвета. В студии контента — оценить стабильность света для камеры и скорость перехода между рабочими сценами. В небольшом офисе — сопоставить освещённость рабочих мест и комфорт на видеоконференциях. Такой подход переводит обсуждение из категории «нравится — не нравится» в проверяемые требования к пространству.

Чек-лист перед утверждением

1. Исходный план соответствует фактическим размерам.
2. Мебель и техника расставлены до светильников.
3. У каждой зоны записано действие, которое должен поддерживать свет.
4. Общий, локальный, акцентный и декоративный свет не дублируют друг друга без причины.
5. Группы включения соответствуют сценариям, а не только типам приборов.
6. Выключатели проверены относительно дверей, мебели и маршрутов.
7. Подвесы и треки привязаны к устойчивым осям и размерам.
8. Рабочие поверхности проверены по освещённости там, где это необходимо.
9. Блики на экранах, зеркалах и глянцевых поверхностях оценены в 3D или на расчётной модели.
10. Доступ к обслуживаемым компонентам сохранён.
11. Инженерная часть электроснабжения передана на профессиональную проверку.
12. У проекта одна актуальная версия, а изменения синхронизированы между всеми листами.

Итог: рабочая последовательность без лишних переделок

Надёжный план освещения начинается не со светильников, а с помещения и действий человека. Сначала фиксируют геометрию, затем мебель и функциональные зоны, после чего формируют световые слои и сценарии. Только потом появляются конкретные точки, выключатели и привязки. Для бытовой 3D-проверки удобно использовать Мой Дом 3D, для онлайн-комплекта ремонта — RemPlanner, для фотометрии — DIALux evo, а для CAD-документации — КОМПАС-3D Home.

Финальный критерий качества прост: по плану другой человек должен понять, где находится каждый источник света, какую задачу он решает, чем управляется и почему расположен именно там. При этом измеримые требования проверяются расчётом, а электротехническая часть проходит профессиональную проверку. Такой проект уменьшает число решений «на глаз» уже на объекте и даёт понятную основу для согласования, монтажа и последующей приёмки.
