Как составить инженерный проект: пошаговая инструкция для дома и квартиры

Инженерный проект переводит бытовое представление о будущем доме или квартире в набор проверяемых решений: где пройдут кабельные линии и трубопроводы, как будут связаны отопление, вентиляция, водоснабжение и канализация, какие точки подключения нужны оборудованию и какие листы получит монтажная бригада. Для частного застройщика полезно сразу разделить два понятия: формальная проектная документация в смысле градостроительного законодательства и рабочий комплект инженерных схем для строительства. Для индивидуального жилого дома подготовка проектной документации в ряде случаев не обязательна по части 3 статьи 48 Градостроительного кодекса РФ, однако это не отменяет необходимости заранее увязать системы, проверить исходные данные и выдать подрядчикам однозначные схемы. Ниже — практический порядок, который помогает собрать такой комплект без хаотичных правок на стройке.

Основной принцип прост: сначала фиксируют геометрию и требования, затем выполняют расчётную часть, после этого прокладывают трассы, проверяют пересечения и только потом оформляют рабочие листы и спецификации. Такой порядок снижает риск ситуации, когда розетка попадает за встроенную мебель, вентиляционный канал пересекает балку, канализация теряет нужный уклон, а котельное оборудование оказывается без нормальной зоны обслуживания. Сам чертёж при этом не является расчётом: геометрическая схема должна опираться на проверенные нагрузки, расходы, диаметры, сечения, мощности и параметры оборудования, которые определяются по применимым нормам и исходным данным конкретного объекта.

Что входит в инженерный проект и чем он отличается от дизайн-проекта

В профессиональной проектной практике раздел об инженерном оборудовании включает сведения об электрических системах, водоснабжении, водоотведении, отоплении, вентиляции и кондиционировании, сетях связи и других системах, которые требуются объекту. Для частного дома или квартиры рабочий комплект обычно проще по объёму, но логика остаётся той же: каждое решение должно иметь источник исходных данных, расчётное обоснование, понятное графическое представление и связь со спецификацией. Полезный ориентир по общей структуре проекта дан в материале Xeon Live о том, как самостоятельно составить инженерный проект квартиры или частного дома.

Дизайн-проект отвечает прежде всего за пространственный сценарий, отделку, мебель, световую композицию и визуальное восприятие. Инженерная часть отвечает за работоспособность систем и их физическое размещение. Эти документы тесно связаны: нельзя корректно расставить розетки без плана мебели и техники, выбрать точки водоразбора без сантехнических приборов, а разложить воздуховоды без понимания потолков и встроенной мебели. Но смешивать их в один неструктурированный файл не стоит — у каждого раздела должна быть своя задача, система обозначений и набор проверок.

Для рабочего проекта удобно мыслить не листами, а цепочкой данных. Сначала появляется исходная геометрия, затем техническое задание, после него расчётные параметры и перечень оборудования, дальше — планы и схемы, после чего формируются спецификации и контрольная ведомость изменений. Такой подход делает проект управляемым: при замене котла, сантехнического прибора или электрической нагрузки понятно, какие связанные листы требуется пересмотреть.

1. Исходная геометрия: размеры помещений, высоты, уровни, толщина стен и перекрытий, проёмы, шахты, несущие элементы и зоны, где запрещено штробление или сверление без согласования.
2. Техническое задание: сценарии использования помещений, состав оборудования, требования к температуре, воздухообмену, водоразбору, освещению, связи, безопасности и резервированию.
3. Расчётная часть: электрические нагрузки, расход воды, гидравлические и теплотехнические параметры, воздухообмен, подбор оборудования и другие расчёты по конкретным системам.
4. Графика: планы, схемы, аксонометрии, узлы, разрезы и привязки, которые позволяют однозначно перенести решение на объект.
5. Спецификации: перечень оборудования, изделий и материалов с обозначениями, связанными с чертежами.
6. Ревизии: дата выпуска, номер изменения, перечень затронутых листов и причина корректировки.

Исходные данные: что собрать до первого инженерного чертежа

Самая дорогая ошибка начинается не на стадии черчения, а раньше — когда проектировщик получает неполную основу. До разводки сетей нужен обмерный план с единой системой размеров и отметок. Для существующего помещения полезно сначала выполнить обмерный план квартиры или дома: зафиксировать стены, проёмы, высоты, существующие стояки, вводы, щиты, вентиляционные каналы и другие элементы, которые нельзя просто переместить на схеме.

Для строящегося дома базой служит актуальная архитектурная модель или комплект планов, разрезов и фасадов. Важно работать с одной утверждённой ревизией. Копии, отправленные разным специалистам в разные даты, быстро расходятся: один инженер трассирует трубу по старой толщине стены, второй ориентируется на новый проём, третий закладывает оборудование в помещение, которое уже изменило назначение. Поэтому в начале работы фиксируют имя базового файла, дату и ревизию, а изменения архитектуры передают всем смежникам через понятный журнал.

Геометрия и конструктивные ограничения

На плане должны быть не только размеры комнат. Инженерная сеть существует в объёме, поэтому нужны высоты чистого пола и потолка, отметки перекрытий, положение балок, колонн, лестничных маршей, проёмов и технологических шахт. Для вентиляции критична доступная высота над потолком, для канализации — возможность сохранить проектный уклон и пройти через конструкции в разрешённых местах, для электрики — трассы и зоны установки щитов, для отопления — место оборудования, стояков и коллекторов. В частном доме отдельно фиксируют вводы внешних сетей, котельное помещение, узел водоснабжения, септик или подключение к централизованной канализации, а также наружные трассы, которые влияют на внутреннюю разводку.

Состав мебели, сантехники и бытовой техники

Инженерные точки привязывают не к абстрактной стене, а к конкретным потребителям. До электроплана нужен перечень стационарной и встроенной техники; до водоснабжения — сантехника и оборудование с подводом воды; до вентиляции — вытяжные и приточные зоны; до слаботочных систем — телевизоры, рабочие места, точки доступа, камеры, домофон и оборудование связи. Встроенная мебель влияет на высоту и доступность розеток, а кухонный гарнитур — на положение выводов воды, канализации и питания. Чем точнее этот перечень на старте, тем меньше переносов после отделки.

Технические условия и характеристики подключений

Для дома собирают условия и фактические параметры доступных источников: выделенную электрическую мощность, тип ввода, данные по водоснабжению, канализации, теплоснабжению или газу, характеристики внешних сетей, ограничения поставщиков ресурсов и требования к узлам учёта. Эти данные задают границы проекта. Нельзя корректно распределить электрические нагрузки, не зная доступной мощности, или подбирать насосное оборудование без понимания источника воды и требуемого режима. Для квартиры аналогичную роль играют параметры стояков, существующий ввод, выделенная мощность, расположение вентиляционных каналов и правила эксплуатации здания.

Сценарии эксплуатации

Техническое задание должно описывать не только число приборов, но и режим использования. Для электрики важна одновременность нагрузки; для отопления — назначение помещений и требуемый температурный режим; для водоснабжения — число пользователей и точек водоразбора; для вентиляции — источники влаги, запахов и тепловыделений; для связи — зоны стабильного покрытия. Здесь полезно сразу разделить обязательные требования и пожелания. Обязательные параметры не меняют ради экономии места на плане, а пожелания допускают альтернативные варианты при коллизиях.

Что зафиксировать в техническом задании

1. назначение каждого помещения и постоянное количество пользователей;
2. перечень стационарного оборудования с паспортными данными, которые влияют на подключение;
3. расположение мебели, кухонного оборудования и сантехнических приборов;
4. требования к освещению, локальному управлению, резервному питанию и автоматизации;
5. сценарии отопления, вентиляции и кондиционирования по помещениям;
6. точки водоразбора, канализационные приборы и оборудование водоподготовки;
7. состав сети связи, точки доступа, телевидение, домофония, видеонаблюдение и другие слаботочные системы;
8. ограничения по шуму, доступу для обслуживания, размещению оборудования и отделочным решениям;
9. форматы выдачи: планы, схемы, спецификации, ведомость кабелей или труб, PDF/DWG/IFC по согласованной рабочей технологии;
10. правила передачи изменений: кто утверждает, как нумеруются ревизии и какая версия считается рабочей на объекте.

Если общий технический план квартиры ещё не сформирован, полезно отдельно сверить его с разбором Xeon Live о том, как сделать технический проект квартиры. Он помогает связать геометрию, планировочные решения и инженерные точки до детализации отдельных систем.

Пошаговый порядок: как составить инженерный проект

Шаг 1. Зафиксируйте базовый план и единую систему координат

Сначала создают неизменяемую на текущей итерации подложку: стены, оси, проёмы, уровни, помещения и конструктивные элементы. Все инженерные разделы должны ссылаться на одну и ту же систему координат и одни отметки. В 2D это означает одинаковую базовую точку и масштаб, в информационной модели здания — согласованные уровни и координаты. На этом этапе полезно запретить произвольное растягивание подложек и работу с картинками без масштаба: любое расхождение в исходной геометрии превращается в реальные коллизии при монтаже.

Контроль шага: сравните минимум три независимых размера на подложке с утверждённой архитектурой, проверьте отметки этажей и подпишите ревизию основы. До прохождения этой проверки инженерные трассы не начинают.

Шаг 2. Сформируйте техническое задание и список потребителей

Каждая система начинается со списка потребителей. Для электрики это розетки, светильники, стационарные приборы и оборудование; для воды — сантехнические приборы и технологические потребители; для вентиляции — помещения и зоны, которым нужен организованный приток или удаление воздуха; для отопления — помещения и отопительные приборы; для связи — точки подключения. Присвойте потребителям понятные обозначения, чтобы одно и то же имя использовалось на плане, в схеме и спецификации.

Контроль шага: у каждого стационарного прибора должны быть определены тип подключения, место установки и исходные параметры, необходимые профильному расчёту. Неопределённые позиции выносят в отдельный список вопросов, а не маскируют условным решением на чертеже.

Шаг 3. Выполните расчёты до окончательной трассировки

Маршрут сети зависит от расчётных параметров. Электрические группы и защитные аппараты формируют после оценки нагрузок и требований к защите; диаметры труб — после расчёта расхода и гидравлики; отопительные приборы и контуры — после определения тепловых нагрузок; вентиляционные каналы — после расчёта требуемого воздухообмена и аэродинамики. Поэтому красивую трассу нельзя считать готовым инженерным решением, пока она не соответствует расчётной части.

Для регулируемых и ответственных систем расчёт выполняет профильный специалист с учётом действующих норм и конкретного объекта. Домашняя программа или CAD-среда помогает разместить оборудование и оформить результат, но не заменяет инженерное обоснование там, где оно требуется.

Шаг 4. Разведите системы по отдельным слоям или категориям

Каждая сеть получает собственный слой, категорию или систему. Электрика, освещение, водоснабжение, канализация, отопление, вентиляция, кондиционирование и слаботочные линии не должны сливаться в один графический набор. Отдельность нужна не ради красоты: так проще скрыть лишнее, проверить коллизии, выпустить профильные листы и передать подрядчику только его раздел. В BIM-среде дополнительно используют параметры систем и классификацию объектов, чтобы фильтры и спецификации собирали нужные элементы автоматически.

Контроль шага: выключайте слои или категории по одному и проверяйте, что элементы каждой сети остаются однозначно читаемыми. Объект без принадлежности к разделу — источник потери данных в спецификации.

Шаг 5. Проложите трассы с учётом обслуживания и конструкций

Трасса должна не только помещаться в пространстве, но и оставаться монтажопригодной. Для оборудования предусматривают доступ к фильтрам, клапанам, щитам, ревизиям, соединениям и сервисным зонам. Инженерные линии не должны проходить через запрещённые участки несущих конструкций, перекрывать доступ к арматуре или конфликтовать с дверями, мебелью и потолочными системами. На сложных участках одного плана недостаточно — добавляют разрез или узел с высотными отметками.

Контроль шага: пройдите маршрут от источника до каждого потребителя и отметьте все места, где монтажник выполняет переход, поворот, проход через конструкцию, подключение или обслуживание. Для каждого нетипового узла требуется отдельное пояснение или деталь.

Шаг 6. Выполните междисциплинарную проверку

После завершения профильных трасс включают все системы одновременно. Ищут пересечения между воздуховодами, трубами, кабельными трассами и конструкциями, проверяют высотные отметки и сервисные зоны. На небольшом объекте такую проверку проводят визуально по совмещённому плану и характерным разрезам. В BIM-процессе дополнительно применяют объединённую модель и инструменты проверки коллизий. Важно не только найти конфликт, но и назначить ответственного за исправление и закрыть его в следующей ревизии.

Контроль шага: список открытых коллизий перед выпуском рабочей версии должен быть пуст. Внутренняя метрика удобна простая: найдено, назначено, исправлено, перепроверено. Коллизия считается закрытой только после повторной проверки обновлённой модели или чертежа.

Шаг 7. Соберите рабочие листы и спецификации

Финальный комплект строят так, чтобы подрядчик не искал данные по десяткам разрозненных файлов. На листах указывают систему обозначений, привязки, размеры, отметки, направления трасс, марки оборудования, ссылки на схемы и узлы. Спецификация использует те же марки. Для сложной системы добавляют принципиальную схему или аксонометрию, которая объясняет логику соединений лучше плана.

Контроль шага: выберите любой элемент на плане и проверьте, можно ли по его марке найти спецификацию, подключение и связанные примечания. Если цепочка разрывается, комплект ещё не готов.

Шаг 8. Выпустите ревизию и заморозьте рабочую версию

Рабочий проект живёт до окончания строительства, поэтому изменения неизбежны. Проблема начинается не с самого изменения, а с отсутствия контроля версий. Каждая выдача получает дату, номер ревизии и перечень изменённых листов. Старые листы снимают с производства и хранят отдельно. На объекте должна быть одна явно обозначенная рабочая версия, иначе монтажник легко продолжит работу по устаревшей схеме.

Контроль шага: перед передачей подрядчику сформируйте реестр файлов и проверьте соответствие номеров ревизий на титуле, листах и спецификациях. После согласованных изменений обновляйте не только графику, но и ведомости материалов и оборудования.

Четыре практических способа собрать и выпустить инженерный проект

Для одной и той же задачи подходят разные классы программ. Простой домашний проект удобнее собирать в среде, где план и инженерные линии привязаны к помещению и не требуют глубокого освоения CAD. Для профессиональной BIM-координации нужны параметрические модели инженерных систем. Для традиционных рабочих листов важна точная DWG-среда. Ниже четыре рабочих подхода; первый ориентирован на частного пользователя, остальные — на более профессиональный производственный процесс.

1. Мой Дом 3D — для базового инженерного плана частного дома

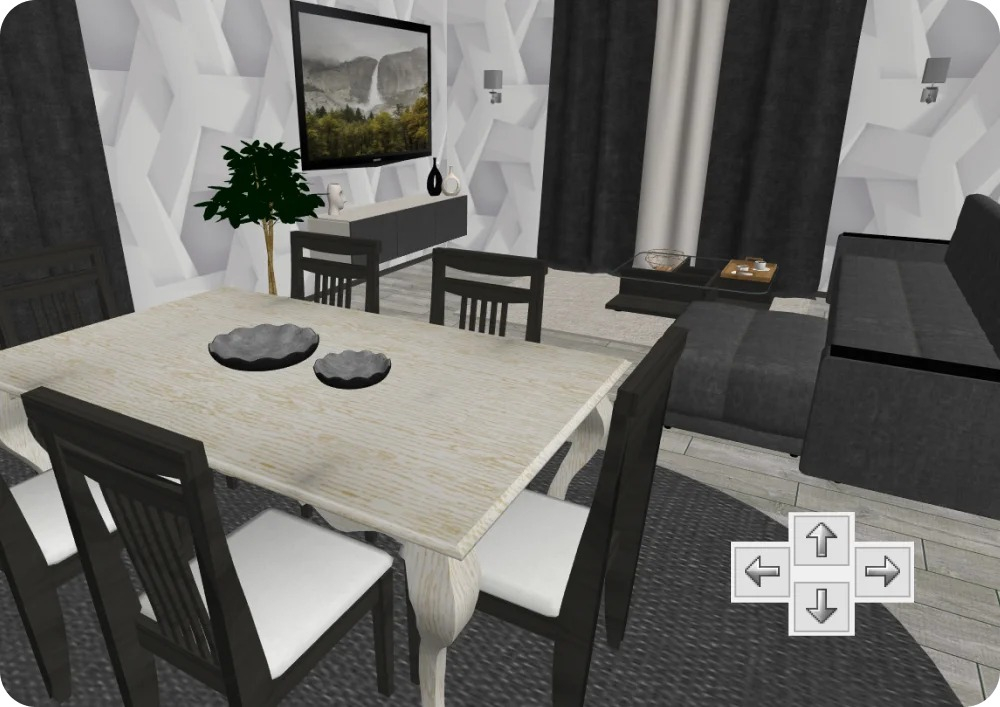

Мой Дом 3D подходит для пространственной подготовки домашнего проекта: в программе есть план дома, 3D-представление, режимы инженерных коммуникаций и смета проекта. На Xeon Live есть отдельный разбор Мой Дом 3D. Для инженерной схемы разумно сначала завершить геометрию этажей и расстановку основных потребителей, а затем переходить к коммуникациям: такой порядок сохраняет связь точек подключения с реальной планировкой.

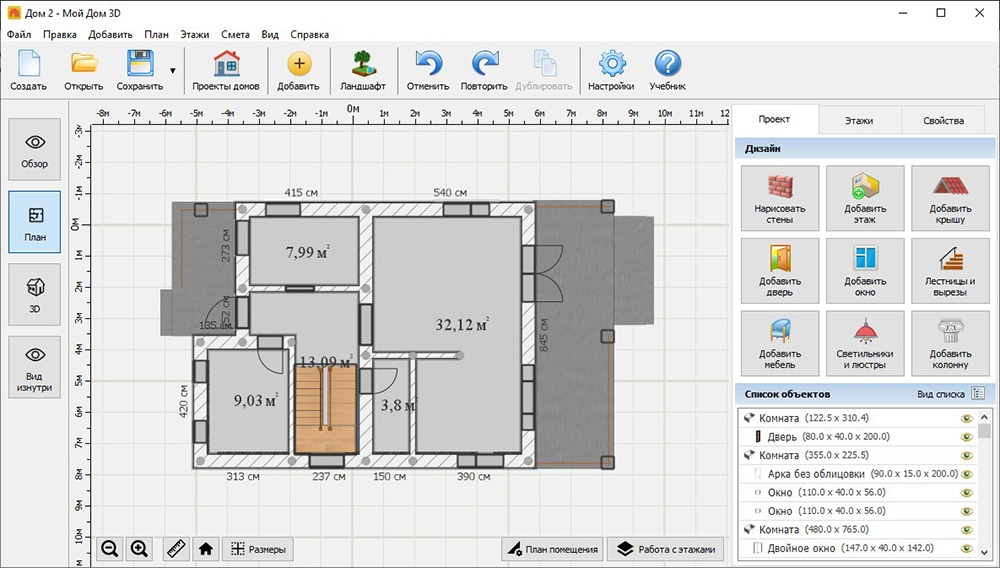

Рабочая последовательность в Мой Дом 3D начинается с самого здания. Создайте этажи, стены, проёмы и помещения, затем расставьте стационарную мебель и оборудование, которое влияет на инженерные точки. После этого откройте инженерные режимы и работайте по одной системе за раз. Для электрической части сначала расставляют потребителей и светильники, затем связывают их линиями и группируют по смыслу. Для отопления, водоснабжения и канализации сначала определяют оборудование и точки подключения, после чего наносят трассы. Важный приём — не рисовать несколько систем одновременно: отдельная проверка каждого слоя заметно упрощает поиск ошибок.

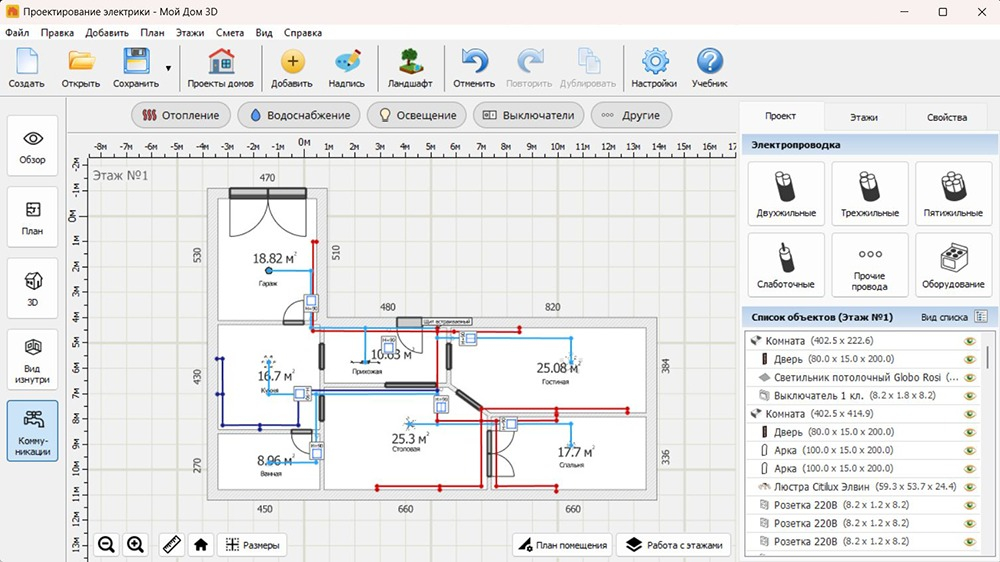

В разделе освещения логично сначала разместить светильники и группы управления, а уже затем прокладывать связи. Для плана розеток используйте утверждённую мебельную схему: высота и положение точек зависят от конкретной техники и сценария использования. Отдельная инструкция Xeon Live о том, как сделать план розеток и выключателей, помогает проверить логику размещения до монтажа.

Для отопления и воды в такой домашней модели особенно полезна наглядность: видно, где оборудование конфликтует с мебелью, дверями, стенами и другими трассами. При этом геометрическая схема не подменяет теплотехнический, гидравлический или электротехнический расчёт. Параметры труб, защитных аппаратов, кабелей, мощности оборудования и другие ответственные решения должны опираться на расчёт и применимые нормативные требования.

Финальная проверка метода: включите все инженерные слои, пройдите по каждому потребителю, убедитесь, что у него есть корректное подключение, затем откройте смету и сверьте, что перечень работ и материалов соответствует принятой схеме. После крупных изменений планировки повторяйте эту проверку целиком, а не только на изменённом участке.

Плюсы

1. Наглядная связь инженерных линий с планом помещений и 3D-моделью дома.
2. Русскоязычная среда и логика, рассчитанная на частного пользователя без длительного освоения профессиональной BIM-системы.
3. Отдельные режимы для инженерных коммуникаций и освещения помогают не смешивать сети на одном слое.
4. Сметная часть позволяет сверить проектную структуру с перечнем работ и материалов.

Минусы

1. Программа не заменяет профильные инженерные расчёты и нормативную проверку ответственных систем.
2. Для сложной междисциплинарной BIM-координации и корпоративного документооборота возможностей домашней среды недостаточно.
3. Формат работы ориентирован прежде всего на частный дом и планировочные задачи, а не на полный производственный цикл большой проектной организации.

Кому подойдёт

Частному застройщику, владельцу дома и специалисту, которому нужно быстро собрать понятную пространственную основу, согласовать расположение точек и трасс и передать её профильному инженеру для расчётной проверки и выпуска ответственных решений.

2. Autodesk Revit — для BIM-координации инженерных систем

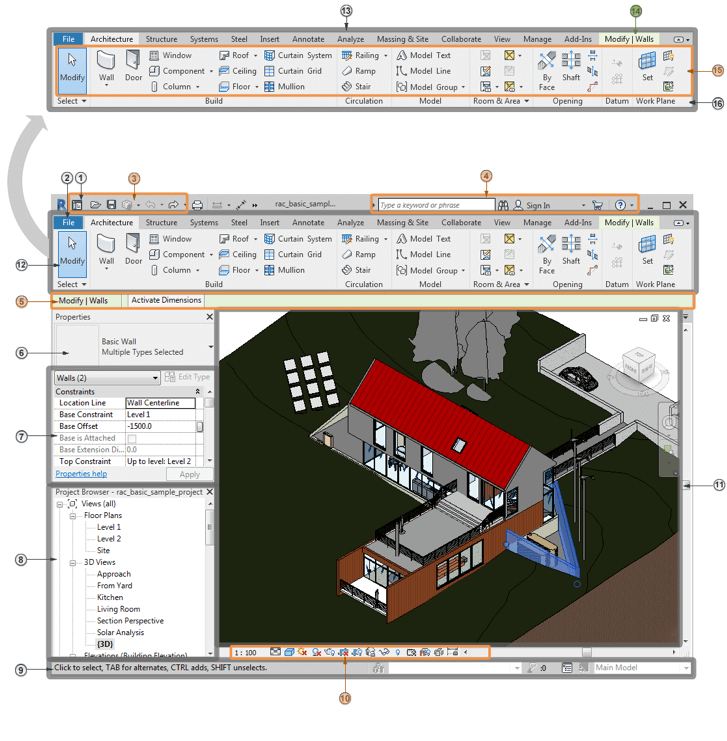

Autodesk Revit применяется в BIM-процессе, где архитектура, конструкции и инженерные системы существуют в общей информационной модели. Для инженерной части Revit поддерживает MEP-объекты и системную логику для электрических и трубопроводных сетей, а также выпуск документации из модели. На Xeon Live опубликован отдельный обзор Autodesk Revit.

Начинайте с привязанной архитектурной модели и согласованных уровней. Затем создавайте инженерные системы как системы, а не как набор независимых линий: оборудование получает коннекторы и параметры, элементы связываются в сети, а виды и фильтры показывают нужные категории. Для трубопроводов полезно заранее определить типы систем и семейства оборудования; для электрической части — панели, цепи и потребителей. Такой порядок позволяет получать более целостную модель и использовать спецификации без ручного дублирования данных.

Главная ценность Revit для инженерного проекта — координация в трёхмерном пространстве. На плане две трассы иногда выглядят как совпавшие линии, но в 3D видно их высоту и реальный конфликт. Поэтому после моделирования выполняют проверку характерных узлов: шахт, потолочных зон, проходов через перекрытия, котельных и технических помещений. Для внешней проверки модель передают в согласованный формат и сопоставляют со смежными разделами.

Документацию выпускают из той же модели: планы, разрезы, виды, схемы и спецификации получают данные от объектов. Это снижает риск расхождения между планом и ведомостью, но не отменяет редакторскую проверку листов. Перед выдачей нужно убедиться, что фильтры не скрыли важные элементы, марки однозначны, размеры читаемы, а параметры, попадающие в спецификации, заполнены одинаково.

Плюсы

1. Единая параметрическая модель архитектуры, конструкций и инженерных систем.
2. Связь модели с видами и спецификациями уменьшает объём ручного дублирования данных.
3. Трёхмерная координация помогает находить пространственные конфликты между сетями и конструкциями.
4. Развитая системная логика для MEP-объектов и инженерной документации.

Минусы

1. Высокий порог освоения по сравнению с домашними планировщиками.
2. Качество модели напрямую зависит от дисциплины семейств, параметров, шаблонов и правил команды.
3. Для небольшого частного объекта развёртывание полноценного BIM-процесса часто избыточно по трудозатратам.

Кому подойдёт

Инженерам и проектным группам, которые ведут здание как информационную модель, координируют несколько разделов и хотят получать рабочие виды и спецификации из единого источника данных.

3. nanoCAD — для точных 2D-листов и DWG-документации

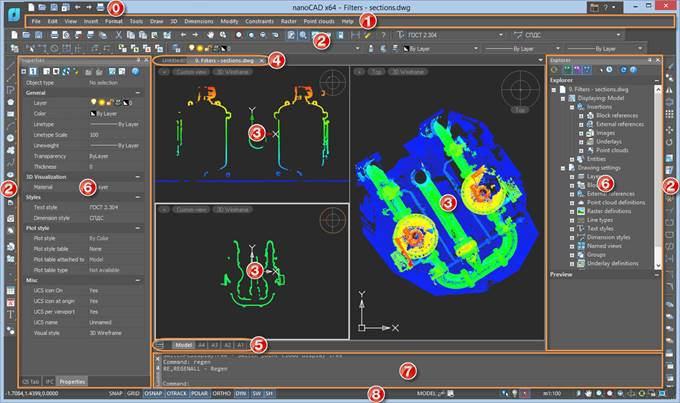

nanoCAD Platform ориентирован на работу с DWG, точное 2D-черчение, слоями, блоками, размерами, листами и печатью. Такой подход особенно удобен, когда инженерный комплект ведётся традиционными планами и схемами, а обмен со смежниками построен вокруг DWG. Подробное устройство рабочей среды разобрано в материале Xeon Live о nanoCAD.

Для инженерного комплекта сначала создайте шаблон слоёв и обозначений. Отдельные слои назначают стенам-подложкам, электрическим линиям, розеткам, освещению, водоснабжению, канализации, отоплению, вентиляции, слаботочным сетям, размерам и примечаниям. Цвет и тип линии используют как средство контроля на экране, а итоговую печать настраивают через стили вывода так, чтобы лист оставался читаемым в чёрно-белом виде, когда этого требует рабочий процесс.

Архитектурную основу лучше подключать как внешнюю ссылку, а не копировать геометрию в каждый файл. Тогда обновление подложки остаётся контролируемым, и инженер не правит стены в собственном чертеже. Трассы строят с объектными привязками, размеры и выноски связывают с реальной геометрией, повторяющиеся символы оформляют блоками. На листах задают видовые экраны, масштаб и рамку, после чего проверяют толщины линий и читаемость маркировки.

Главная дисциплина 2D-проекта — связь между планами. Когда схема щита, план розеток и ведомость кабелей ведутся вручную в разных файлах, изменения нужно отслеживать системно. Для этого вводят единые марки групп и оборудования, ревизии и контрольные листы. Перед выпуском сравнивают новую версию с предыдущей, чтобы увидеть, какие элементы действительно изменились, и обновляют спецификацию только после этой проверки.

Плюсы

1. Точная DWG-ориентированная среда для планов, схем, узлов и оформления листов.
2. Слои, внешние ссылки, блоки и листы хорошо подходят для традиционного документооборота между смежниками.
3. Командная строка и объектные привязки ускоряют точное черчение для опытного CAD-пользователя.
4. Подходит для проектов, где главным результатом остаётся комплект 2D-документации.

Минусы

1. Междисциплинарные связи в обычном 2D-процессе требуют более строгого ручного контроля, чем в единой BIM-модели.
2. Согласование изменений между планами и ведомостями зависит от принятой дисциплины файлов и обозначений.
3. Новичку требуется освоить CAD-логику: слои, привязки, масштабы, листы и правила оформления.

Кому подойдёт

Инженеру, проектировщику или небольшой группе, которая выпускает рабочие чертежи в DWG и строит процесс вокруг точных 2D-планов, схем, внешних ссылок и печатных листов.

4. Renga — для BIM-модели внутренних инженерных сетей

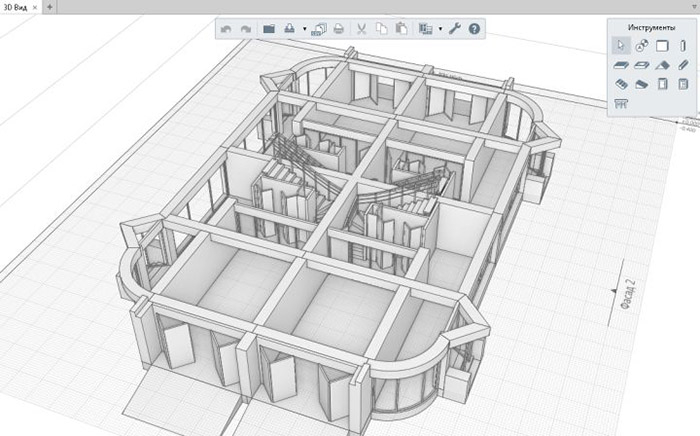

Renga объединяет архитектурную, конструктивную и инженерную части проекта и поддерживает трубопроводные, воздуховодные и электрические системы. В инженерном процессе используются оборудование, соединения и трассы, а документация получается из модели. На Xeon Live доступен подробный обзор Renga с разбором структуры проекта и инженерных систем.

Работу удобно начинать с корректных уровней и архитектурной модели. В Обозревателе проекта инженерные системы находятся рядом с уровнями, чертежами, спецификациями и другими сущностями. После размещения оборудования формируют системные связи, задают точки подключения и строят трассы. Для трубопроводов, воздуховодов и электрических сетей важна не только геометрия, но и принадлежность элементов к системе: именно она делает модель управляемой и пригодной для фильтрации и спецификаций.

Точки трассировки и логические соединения особенно полезны на участках, которые будут меняться. Вместо набора несвязанных отрезков получается сеть, способная перестраиваться при изменении опорных точек. После моделирования инженер проверяет совместный 3D-вид, затем формирует планы и аксонометрические представления для документации. На листы добавляют размеры, обозначения, легенды и спецификации, а не перерисовывают модель заново.

Перед выпуском полезно включить только нужные системы и проверить, что принадлежность объектов задана корректно, трассы не пересекают конструкции, марки совпадают со спецификациями, а на листах нет скрытых элементов из-за фильтров или настроек вида. Такой контроль важнее количества автоматически созданных видов: документ должен оставаться понятным монтажнику и смежному инженеру.

Плюсы

1. Единая объектная модель здания и внутренних инженерных сетей.
2. Поддержка трубопроводных, воздуховодных и электрических систем с системными связями и трассировкой.
3. Получение планов, аксонометрических видов и спецификаций на основе проектной модели.
4. Ориентация на выпуск строительной документации и совместную работу разных дисциплин.

Минусы

1. Для разовой домашней схемы BIM-подход требует больше подготовки, чем простой планировщик.
2. Точность результата зависит от корректной настройки стилей, параметров систем и свойств объектов.
3. Переход команды с другого технологического стека требует унификации библиотек, шаблонов и правил обмена.

Кому подойдёт

Проектным группам и инженерам, которым нужна российская BIM-среда для связанной модели здания, внутренних сетей и выпуска документации из одного проекта.

Как выбрать подход к проектированию без лишней сложности

Выбор программы определяется не размером списка функций, а требуемым результатом. Если задача — спланировать частный дом, согласовать точки и показать трассы подрядчикам, Мой Дом 3D даёт понятную визуальную среду. Если проект ведётся как полноценная информационная модель со многими дисциплинами, Revit или Renga лучше соответствуют BIM-процессу. Если организация выпускает традиционные DWG-листы и схемы, nanoCAD естественно вписывается в этот документооборот. Сравнивать эти среды по одной шкале некорректно: они обслуживают разные уровни сложности и зрелости процесса.

Для более широкого выбора инструментов полезно посмотреть рейтинг систем автоматизированного проектирования и отдельную подборку программ для BIM-проектирования. Для инженерного проекта важнее всего проверить три вещи: поддерживает ли выбранная среда нужный тип документации, умеет ли команда стабильно обмениваться файлами со смежниками и можно ли однозначно проследить изменение от модели до листа и спецификации.

1. Домашний проект и согласование трасс: приоритет — простота, наглядный план, связь с помещениями и быстрый контроль точек подключения.
2. Профессиональная BIM-координация: приоритет — системные объекты, параметры, совместная 3D-модель, спецификации и управление изменениями.
3. Традиционный 2D-выпуск: приоритет — DWG, слои, внешние ссылки, блоки, листы, стандартизированное оформление и стабильная печать.
4. Смешанный процесс: BIM-модель используют для координации, а часть рабочих листов доводят в CAD; при этом заранее задают правило, где находится мастер-версия данных.

Состав инженерного проекта по системам

Электроснабжение: от нагрузки до плана групп

Электрический раздел начинается не с розеток, а с исходных нагрузок и структуры питания. В проекте фиксируют источник и параметры ввода, распределение потребителей по группам, щиты, защитные решения, линии питания, освещение, заземление и другие необходимые элементы. Для каждого стационарного потребителя нужно понимать мощность, режим работы и способ подключения. После расчётной части план розеток становится отображением уже принятой системы, а не набором удобных точек на стенах.

Рабочий план должен показывать марки групп, положение розеток и выводов, привязки к стенам или оборудованию, трассы там, где они необходимы для монтажа, а также связь со схемой щита. Для сложных потребителей указывают отдельные примечания по подключению. Если в проекте много электрических линий, полезно сверить набор инструментов с программами для проектирования электропроводки.

Освещение: светильники, группы управления и сценарии

Освещение удобно вести отдельным планом. Сначала определяют типы и положение светильников, затем — выключатели, датчики и группы управления, после чего показывают связи. Сложные сценарии лучше описать в экспликации: одна линия на плане редко объясняет проходное управление, мастер-выключатель или автоматические режимы. До разводки освещения нужно согласовать потолки, встроенные шкафы, карнизы, перегородки и мебель, иначе часть светильников или выключателей окажется геометрически неудобной.

Для самостоятельной подготовки можно использовать подробный материал Xeon Live о том, как составить план освещения квартиры и дома. В инженерном комплекте такой план связывают с электрическими группами, а не хранят как отдельную дизайнерскую картинку.

Водоснабжение: источник, потребители, трассы и оборудование

Раздел водоснабжения фиксирует источник воды, точки водоразбора, оборудование, распределительную схему и трассы. Для частного дома сюда добавляются узлы ввода, водоподготовка, насосное оборудование и другие элементы, которые действительно присутствуют в системе. Расчётный расход и давление определяют подбор оборудования и диаметры, поэтому их не выбирают только по визуальной толщине линии на плане. В рабочей документации система должна быть понятна и на плане, и на схеме, особенно в котельной или техническом помещении с большим количеством арматуры.

При сравнении программ для такого раздела пригодится подборка инструментов для проектирования водоснабжения и канализации. Независимо от программы, проверка остаётся одинаковой: все потребители должны иметь подключение, запорная арматура — доступ для обслуживания, а марки оборудования — совпадать со спецификацией.

Канализация: уклоны, стояки и точки ревизии

Канализация особенно чувствительна к вертикальной геометрии. На плоском плане трасса выглядит просто, но реальная система требует учёта отметок, уклонов, диаметров, стояков, вентиляции и доступных мест для обслуживания. Поэтому для длинных или сложных участков добавляют аксонометрию и характерные разрезы. Любой перенос сантехнического прибора проверяют не только по длине трассы, но и по доступной высоте между точкой подключения и стояком или выпуском.

Типовой контроль: трасса проходит без конфликтов с балками и фундаментами, ревизионные места доступны, санитарные приборы имеют однозначные подключения, а переходы и изменения направления отражены на схеме. В частном доме отдельно проверяют связь внутреннего выпуска с наружной сетью или локальной системой водоотведения.

Отопление: тепловая нагрузка, приборы и контуры

Отопительный раздел начинается с тепловой задачи здания. Расположение радиаторов, тёплых полов, коллекторов и труб — только графическая часть. До неё определяют расчётные тепловые нагрузки, температурный график, источник тепла, режимы и принцип регулирования. Для частного дома особенно важно заранее определить место котельного оборудования и путь инженерных коммуникаций, потому что поздняя перестановка котла, коллекторов или бойлера затрагивает сразу несколько систем.

Возможности специализированных программ собраны в рейтинге программ для проектирования отопления. В рабочем комплекте проверяют, чтобы каждый отопительный прибор имел марку и привязку, а контуры на плане совпадали с принципиальной схемой и спецификацией.

Вентиляция и кондиционирование: объёмы, высоты и сервисный доступ

Вентиляция и кондиционирование требуют особенно внимательной координации с архитектурой и конструкциями. Воздуховоды занимают значительный объём в потолочной зоне, поэтому конфликты с балками, светильниками, трубами и кабельными трассами нужно решать до отделки. Расчётный воздухообмен и аэродинамика задают размеры каналов и оборудования. На рабочих листах показывают трассы, сечения, отметки, решётки и диффузоры, оборудование, узлы проходов и другие элементы, которые нужны монтажу и обслуживанию.

Проверка должна включать не только пересечения, но и доступ к фильтрам, вентиляторам, дренажу кондиционеров и сервисным панелям. При скрытом монтаже в потолке заранее определяют ревизионные люки. На сложных участках полезен совместный разрез с архитектурой, светом и другими сетями.

Слаботочные системы и связь

Слаботочный раздел объединяет те системы связи и автоматизации, которые реально нужны объекту: структурированную кабельную сеть, точки доступа, телевидение, домофонию, видеонаблюдение, контроль доступа, датчики и другие согласованные подсистемы. Их часто откладывают на конец, а затем выясняется, что для оборудования не осталось питания, места в шкафу или кабельной трассы. Правильнее резервировать точки и маршруты одновременно с силовой частью, сохраняя требуемое разделение систем по применимым правилам.

Для проекта полезно создать отдельный перечень сетевого и слаботочного оборудования: место установки, питание, способ подключения, кабельная линия, конечная точка и ответственная система. Такая ведомость выявляет забытые устройства быстрее, чем визуальный просмотр плана.

Газоснабжение: только профильная координация

Газовую систему в общем инженерном плане отображают настолько, насколько это нужно для координации помещений, оборудования, вентиляции и смежных сетей. Профильное проектирование, расчёты, согласование и подключение выполняются по обязательным требованиям и правилам газораспределительной организации. Домашняя схема не является основанием для самостоятельного монтажа.

В общем комплекте достаточно обеспечить согласованность расположения оборудования и инженерных зон с утверждённой профильной документацией. Любые изменения, влияющие на газовую систему, возвращают профильному проектировщику и только после согласования переносят в общую модель.

Как оформить рабочий лист, чтобы его понял монтажник

Хороший инженерный лист не заставляет угадывать. Он должен отвечать на четыре вопроса: что установить, где установить, как соединить и с каким параметром. Для этого графика дополняется размерами, отметками, марками и примечаниями. Перегруженный план, на котором одновременно показаны все сети и вся мебель, обычно хуже нескольких специализированных листов с одинаковой подложкой. Общий совмещённый план используют для координации, а монтажные данные раскладывают по разделам.

1. номер и название листа, дата и ревизия;
2. ссылка на базовую архитектурную ревизию или модель;
3. масштаб, когда он применим к конкретному виду;
4. условные обозначения и легенда только для реально используемых символов;
5. марки оборудования, совпадающие со спецификацией;
6. размерные и высотные привязки, достаточные для монтажа;
7. направление трасс, стояки, переходы и точки подключения;
8. ссылки на схемы, узлы и разрезы, где план не даёт полной информации;
9. примечания о скрытых работах, закладных и проходах через конструкции, когда они относятся к данному листу;
10. поле ответственного за выпуск в принятой системе документооборота.

Оформление проектной и рабочей документации в строительстве в России опирается на систему СПДС. Внутри команды полезно иметь единый шаблон листов, стилей линий, шрифтов, маркировки и именования файлов. Это сокращает число ошибок не хуже технической автоматизации: подрядчик быстрее читает комплект, а проверяющий легче замечает отклонения.

Проверка коллизий: как свести системы до начала монтажа

Коллизия — это не только физическое пересечение двух труб. В инженерном проекте конфликтом считается любое решение, которое мешает монтажу, эксплуатации, доступу или другой системе. Например, оборудование формально помещается в нише, но сервисную крышку нельзя открыть; ревизия канализации спрятана за несъёмной мебелью; выключатель перекрывается дверным полотном; воздуховод проходит ниже запланированного потолка; кабельная линия и трубопровод занимают один узкий проход без согласованного порядка монтажа. Поэтому междисциплинарная проверка включает геометрию, доступность и технологическую последовательность.

Сначала проверьте крупные и жёсткие элементы

Порядок проверки имеет значение. Сначала рассматривают то, что сложнее всего переместить: несущие конструкции, шахты, стояки, крупные воздуховоды, оборудование и основные магистрали. Затем — трубопроводы меньшего диаметра, кабельные трассы, светильники и конечные устройства. Такой приоритет уменьшает количество повторных переносов: нет смысла идеально раскладывать розетки в техническом помещении, когда место щита ещё не согласовано.

Проверяйте не только план, но и высоту

На каждом насыщенном участке создавайте разрез. Особенно это относится к коридорам с подвесным потолком, санузлам, кухням, котельным, шахтам и местам прохода через перекрытия. В разрезе должны быть видны конструкция, чистовой потолок, крупные сети и сервисные зоны. В 2D-проекте такие разрезы становятся ручным аналогом 3D-координации; в BIM они помогают проверить модель и подготовить понятный рабочий узел.

Заведите реестр коллизий

Каждой найденной проблеме присвойте номер, место, описание, затронутые разделы, ответственного и статус. Формулировка должна быть конкретной: не «конфликт вентиляции и электрики», а «воздуховод В1 пересекает кабельный лоток ЭОМ в коридоре второго этажа». После решения фиксируют, какая система изменилась и на какой ревизии. Такая дисциплина превращает обсуждение из переписки в управляемый процесс.

1. Открыто: конфликт подтверждён, решение не назначено.
2. Назначено: выбран ответственный раздел и способ исправления.
3. Исправлено: изменение внесено в модель или чертёж.
4. Перепроверено: обновлённый вариант повторно просмотрен в совмещённой модели или на сводном плане.
5. Закрыто: связанные листы и спецификации обновлены, старая ревизия снята с производства.

Контроль качества: как проверить инженерный проект перед выдачей

Перед выпуском полезно провести отдельную проверку по чек-листу, а не перечитывать проект в том же режиме, в котором он создавался. Автор сначала проверяет техническую полноту, затем другой проход посвящает оформлению и связям между листами. Для ответственных проектов независимая проверка другим специалистом значительно сильнее самопроверки: свежий взгляд быстрее обнаруживает пропущенные потребители, неверные марки и противоречия между планом и спецификацией.

Метрики, которые можно считать без сложной системы качества

Даже в частном проекте полезны простые количественные показатели. Они не являются нормативными коэффициентами, а служат внутренним контролем полноты. Цель перед выпуском — нулевое число необработанных вопросов и конфликтов. Для каждого показателя важно иметь понятное правило подсчёта, иначе цифра превращается в декоративный отчёт.

1. Потребители без подключения: 0. Каждый стационарный прибор должен присутствовать в своём разделе и иметь понятную связь с системой.
2. Открытые коллизии: 0. Любой найденный конфликт либо исправлен, либо формально вынесен из текущего объёма работ с ответственным решением.
3. Несогласованные изменения архитектуры: 0. Все инженерные листы выпущены на одной утверждённой основе.
4. Марки без позиции в спецификации: 0. Любой маркированный объект находится в ведомости, когда по правилам проекта он специфицируется.
5. Позиции спецификации без графического объекта: 0 для элементов, которые должны присутствовать на планах или схемах.
6. Листы без ревизии: 0. На каждом выдаваемом документе понятно, к какой версии он относится.
7. Незакрытые вопросы к заказчику: 0 перед рабочим выпуском; неопределённость нельзя маскировать случайным выбором.

Чек-лист технической проверки

1. исходные данные имеют дату и источник, а архитектурная подложка соответствует рабочей ревизии;
2. каждый раздел содержит все предусмотренные техническим заданием системы;
3. все стационарные потребители нанесены и имеют параметры, достаточные для подключения;
4. расчётные решения согласованы с графической частью;
5. трассы не проходят через запрещённые участки конструкций и не блокируют сервисные зоны;
6. высотные конфликты проверены на разрезах или в 3D-модели;
7. марки на планах, схемах и спецификациях совпадают;
8. на планах нет неоднозначных линий без подписи или принадлежности к системе;
9. условные обозначения соответствуют применяемому комплекту и не содержат лишних символов;
10. изменения текущей ревизии отражены во всех связанных листах и ведомостях.

Чек-лист редакционной проверки листов

1. текст читается в фактическом масштабе печати или просмотра PDF;
2. размеры не перекрывают оборудование и другие аннотации;
3. одинаковые объекты обозначены одинаково во всех листах;
4. нет обрезанных выносок, потерянных шрифтов и исчезнувших линий после экспорта в PDF;
5. легенда содержит только используемые обозначения;
6. номер листа, название, дата и ревизия заполнены одинаково;
7. файлы названы по единому шаблону и сортируются в правильной последовательности;
8. контрольный PDF открыт отдельно и визуально проверен после экспорта, а не только в исходной программе.

Типичные ошибки и способы их исправить

Ошибка 1. Начинать с трасс, не утвердив оборудование

Когда точки подключения появляются раньше списка потребителей, проект быстро превращается в череду переносов. Исправление: сначала сформировать ведомость оборудования и мебельно-сантехническую расстановку, присвоить маркам места, затем прокладывать сети. Неутверждённые позиции держать в списке вопросов.

Ошибка 2. Вести все системы на одном слое

Общий рисунок кажется быстрее на старте, но не позволяет нормально фильтровать и проверять разделы. Исправление: отдельные слои, категории или системы, единая схема именования и контроль принадлежности каждого элемента.

Ошибка 3. Копировать архитектурную подложку в каждый файл

Копии неизбежно расходятся после корректировок. Исправление: использовать внешнюю ссылку или связанную модель, фиксировать ревизию и обновлять основу централизованно. В ручном процессе — хранить мастер-файл и не редактировать архитектуру внутри инженерного раздела.

Ошибка 4. Проверять пересечения только в плане

Две сети способны пересекаться на плане и проходить на разных высотах, а способны не пересекаться в 2D, но конфликтовать в реальном объёме из-за габаритов. Исправление: обязательные разрезы насыщенных зон или совместная 3D-проверка.

Ошибка 5. Забывать место для обслуживания

Оборудование, клапан или фильтр иногда физически помещается, но остаётся недоступным после отделки. Исправление: показывать сервисные зоны как реальное пространство и проверять люки, двери, съёмные панели и возможность замены оборудования.

Ошибка 6. Использовать условные диаметры и сечения до расчёта

Рисование трассы без расчётной основы создаёт ложное ощущение готовности. Исправление: сначала определить нагрузки и расчётные параметры профильным методом, затем закреплять размеры элементов в модели и спецификации.

Ошибка 7. Не связывать спецификацию с маркировкой

Когда на плане написано одно, а в ведомости используется другое имя, подрядчик вынужден угадывать. Исправление: единая система марок и проверка двух направлений — от плана к спецификации и от спецификации к плану.

Ошибка 8. Хранить изменения в переписке

Сообщение в мессенджере не обновляет рабочий лист. Исправление: любое принятое изменение фиксировать в ревизии проекта, отмечать затронутые документы и снимать устаревшие версии с производства.

Ошибка 9. Считать визуальную 3D-модель инженерным расчётом

Трёхмерная модель отлично показывает размещение и пересечения, но не доказывает достаточность мощности, диаметра, сечения или производительности оборудования. Исправление: отделить модель координации от расчётной части и связать каждое ответственное решение с расчётным основанием.

Ошибка 10. Выпускать PDF без контрольного просмотра

Экспорт способен изменить шрифты, толщины линий, масштабы и видимость слоёв. Исправление: открывать итоговый PDF независимо от исходной программы, просматривать каждый лист и проверять несколько контрольных размеров и марок.

Ошибка 11. Не учитывать последовательность монтажа

Иногда каждая система по отдельности помещается, но после монтажа первой сети вторую уже невозможно установить. Исправление: на тесных участках определять порядок монтажа вместе с подрядчиками и отражать его в узлах или примечаниях.

Ошибка 12. Смешивать рабочий проект и черновые варианты

Когда в одной папке лежат варианты «финал», «финал2» и «точно финал», контроль теряется. Исправление: единый реестр ревизий, отдельная папка архива и одна директория рабочей выдачи, в которой находятся только действующие файлы.

Как связать инженерный проект со сметой и закупками

Спецификация превращает проект из набора линий в управляемый перечень, но она не должна становиться отдельной ручной копией, которую обновляют по памяти. В BIM-среде позиции удобно получать из параметров модели; в CAD-процессе — использовать блоки, атрибуты и дисциплину маркировки; в домашнем проекте — сверять сметный раздел с фактическими объектами и трассами. Независимо от программы, после каждого существенного изменения нужно повторно проверить количество и состав позиций.

Для планирования затрат без привязки к ценам в статье достаточно количественной структуры: оборудование, трубы или кабели по типам, арматура, крепёж, щитовое оборудование, монтажные изделия и работы. Если нужно глубже разобраться в логике расчёта объёмов, пригодится инструкция Xeon Live о том, как самостоятельно сделать смету на ремонт. Для инженерного проекта главное — чтобы количественные данные соответствовали текущей ревизии, а не старому варианту трасс.

Практический порядок работы со спецификацией

1. сначала присвоить оборудованию и типовым элементам устойчивые марки;
2. собрать ведомость по каждой системе отдельно;
3. найти позиции без марки и марки без позиции;
4. после изменения трассы проверить зависимые материалы и длины;
5. после замены оборудования проверить подключения, габариты и сервисные зоны;
6. заморозить спецификацию вместе с рабочей ревизией листов;
7. изменения фактически установленного оборудования вносить обратно в проект и учитывать в исполнительной версии.

Как передать проект подрядчику и вести изменения на объекте

Передача проекта — отдельный этап, а не отправка папки с файлами. Подрядчик получает реестр листов, рабочий PDF-комплект, согласованные исходные форматы при необходимости и список открытых вопросов. На установочной встрече полезно пройти основные узлы: вводы, щиты, котельную, шахты, потолочные зоны, скрытые трассы и места, где несколько подрядчиков работают рядом. Это позволяет выявить технологические вопросы до начала скрытых работ.

После старта монтажа любые отклонения фиксируют до закрытия конструкциями. Когда трассу приходится перенести, изменение отмечают на рабочем экземпляре, согласуют с ответственным специалистом и затем переносят в проект. Так постепенно формируется исполнительная версия, которая отражает фактически построенную систему. Она особенно важна для скрытых кабелей, труб и закладных: спустя годы именно этот комплект помогает безопасно ремонтировать и модернизировать дом.

Что выдать монтажнику

1. актуальный реестр листов и номер рабочей ревизии;
2. профильные планы, схемы и узлы его системы;
3. спецификацию с совпадающими марками;
4. сводный план или координационные разрезы сложных зон;
5. перечень мест, где требуется совместная работа нескольких подрядчиков;
6. правило фиксации отклонений и ответственное лицо для согласования изменений;
7. требование сохранить данные о скрытых работах и фактических трассах для исполнительного комплекта.

Нормативная логика: что важно учитывать в российском проекте

Для объектов, где требуется полноценная проектная документация, состав и содержание разделов определяются действующими нормативными актами. Постановление Правительства РФ № 87 выделяет раздел со сведениями об инженерном оборудовании, сетях и системах инженерно-технического обеспечения и перечисляет подразделы по электроснабжению, водоснабжению, водоотведению, отоплению, вентиляции и кондиционированию, сетям связи и газоснабжению. Конкретный объём зависит от объекта и стадии проектирования, поэтому домашний чек-лист нельзя механически выдавать за официальный состав проектной документации.

Оформление рабочих чертежей регулируется стандартами СПДС. Для водоснабжения и канализации ГОСТ 21.601-2011 предусматривает основные комплекты рабочих чертежей с общими данными, планами и схемами систем, а при необходимости — чертежами установок и другими документами. Общие требования к проектной и рабочей документации задаёт ГОСТ Р 21.101-2020. В профильных расчётах и решениях применяются действующие своды правил: для отопления, вентиляции и кондиционирования — СП 60.13330.2020 с актуальными изменениями, для внутреннего водопровода и канализации — СП 30.13330.2020, для электроустановок жилых и общественных зданий — СП 256.1325800.2016 с действующими изменениями.

Практический вывод для частного автора простой: нормативные документы используют не как источник красивых обозначений, а как основу требований к расчётам, безопасности и оформлению. Там, где решение влияет на безопасность и регулируется обязательными правилами, его проверяет профильный специалист. Программа помогает оформить и координировать проект, но юридический и технический статус решения определяется не интерфейсом программы, а применимыми требованиями и ответственностью участников проектирования.

Как понять, что проект действительно готов

Готовность наступает не тогда, когда заполнены все листы, а когда проект проходит проверку от исходных данных до монтажа. Возьмите случайный потребитель — например, насос, варочную панель, радиатор или точку доступа — и проследите его путь: есть ли он в техническом задании, есть ли расчётные параметры, есть ли место на плане, подключение к системе, марка, позиция в спецификации и отсутствие коллизий. Затем повторите такую выборку по каждому инженерному разделу. Когда цепочка везде замкнута, комплект уже похож на рабочий инструмент, а не на набор иллюстраций.

Второй тест — изменение. Сдвиньте в копии проекта один значимый объект и проверьте, понимаете ли вы, какие документы должны обновиться. В управляемом проекте последствия предсказуемы: изменение оборудования затрагивает план, подключение, спецификацию и, при необходимости, расчёт. В хаотичном проекте никто не знает, где ещё хранится старое значение. Поэтому качество инженерного проекта определяется не только точностью первой версии, но и способностью корректно переживать изменения.

Третий тест — чтение человеком, который не участвовал в разработке. Передайте комплект специалисту смежного раздела и попросите объяснить несколько основных узлов только по документам. Неясные обозначения, отсутствующие привязки и неоднозначные трассы обнаруживаются сразу. После этой проверки проекту обычно требуется меньше исправлений уже на объекте.

Частые вопросы об инженерном проекте

Итог: инженерный проект — это система связанных решений

Сильный инженерный проект начинается с точной основы и заканчивается не красивой картинкой, а проверяемым рабочим комплектом. Его логика повторяется для любого масштаба: исходные данные → техническое задание → расчёт → трассировка → координация → рабочие листы → спецификация → ревизия → исполнительные изменения. Программа лишь организует этот цикл. Для частного дома Мой Дом 3D даёт наглядную стартовую среду; для BIM-процесса подходят Revit и Renga; для DWG-документации — nanoCAD. Качество результата определяет дисциплина данных, расчётная обоснованность, отсутствие незакрытых коллизий и способность любого участника стройки однозначно прочитать решение.

Перед началом строительства полезно отдельно сверить инженерный комплект с архитектурой и общей моделью дома. В материале Xeon Live о том, как сделать проект дома самостоятельно, разобрана более широкая последовательность проектирования. Инженерная часть должна быть её согласованным продолжением: не отдельным набором линий, а системой, которая точно привязана к зданию, оборудованию и реальному процессу монтажа.
