Лучшие программы для расчета стропильной системы крыши: 11 инструментов для проекта

Расчёт стропильной системы — это не одна операция и не одна формула. В реальном проекте сначала задают геометрию крыши, затем определяют нагрузки и сочетания, строят расчётную схему, проверяют прочность и жёсткость элементов, а уже после этого выпускают чертежи и ведомости. Поэтому программы из этого рейтинга разделены по назначению: одни помогают быстро собрать форму дома и крыши, другие работают как инженерные расчётные комплексы, третьи удобны как мобильные калькуляторы для предварительной проверки размеров. Такой подход позволяет не смешивать красивую 3D-модель с подтверждённой несущей способностью конструкции.

В теме проектирования крыши полезно заранее разделить архитектурную и расчётную части. Для понимания общей последовательности можно свериться с материалом Xeon Live о том, как подготовить проект крыши частного дома. Здесь основной акцент сделан именно на программных инструментах: что они считают, какие исходные данные требуют, где заканчивается их зона ответственности и как проверить полученный результат до передачи проекта в работу.

Для частного дома ошибка особенно часто возникает на границе между геометрией и инженерным расчётом. Программа может точно построить скаты, коньки, ендовы, свесы и мансарду, но при этом не выполнять проверку деревянных элементов по нормативным предельным состояниям. Обратная ситуация тоже встречается: расчётный комплекс хорошо определяет усилия, перемещения и устойчивость, но не заменяет удобный архитектурный редактор. В рейтинге эти роли указаны прямо, чтобы не приписывать инструментам возможности, которых у них нет.

Что должна считать программа для стропильной системы

Полезность программы определяется не количеством кнопок, а тем, какой проверяемый результат она выдаёт. Для предварительного проекта достаточно получить геометрию скатов, высоту конька, длины основных линий и понятную 3D-модель. Для рабочей конструктивной части этого мало: нужны расчётная схема, нагрузки, сочетания, усилия в элементах, перемещения, проверка устойчивости и фиксация принятых сечений. Для закупки материалов добавляется ещё один слой — ведомость пиломатериалов, площади покрытия и доборных элементов. Эти три уровня не следует объединять в одно слово «расчёт».

Нормативная часть начинается с нагрузок. Для российских проектов базовым документом по постоянным и временным воздействиям остаётся СП 20.13330.2016 «Нагрузки и воздействия» с действующими изменениями, а требования к деревянным конструкциям задаёт СП 64.13330.2017. Программный результат нельзя оценивать только по тому, что на экране появилась зелёная отметка или коэффициент меньше единицы. Проверяемая модель должна позволять восстановить исходные нагрузки, размеры сечений, расчётные длины, условия опирания и комбинации, по которым получен вывод.

1. Геометрический уровень: план крыши, уклоны, высоты, длины скатов, коньков, рёбер и ендов, положение проёмов и свесов.
2. Расчётный уровень: стержневая или пространственная схема, жёсткости, опоры, нагрузки, сочетания, усилия, прогибы и устойчивость.
3. Нормативный уровень: проверка принятых элементов и соединений по действующим правилам проектирования деревянных конструкций.
4. Документационный уровень: планы, разрезы, узлы, маркировка элементов, спецификации и понятный набор данных для согласования.
5. Контрольный уровень: возможность изменить один исходный параметр и проследить, какие результаты изменились вслед за ним.

Визуализация сама по себе не подтверждает безопасность. Точная модель дома полезна для согласования формы крыши, расположения мансарды, дымоходов и окон, но несущая способность зависит от нагрузок, схемы передачи усилий, сечений, узлов и качества исходных данных. Поэтому в статье Мой Дом 3D, Renga, Archicad, nanoCAD, DreamPlan и Home Plan Pro рассматриваются прежде всего как средства геометрии и документации, а Dietrich’s и ЛИРА-САПР — как инструменты для более глубокой инженерной работы. AutoCAD с Excel занимает промежуточное место: он даёт прозрачный ручной процесс, но не превращает таблицу формул в автоматическую нормативную экспертизу.

Как мы сравнивали программы

Рейтинг построен не вокруг абстрактной популярности, а вокруг рабочего сценария проектирования частной скатной крыши. Сначала оценивалась способность задать геометрию без неоднозначности, затем — наличие средств для расчётной модели или хотя бы передачи данных в расчёт, после этого — качество документации и контроль результата. Отдельно учитывалось, насколько легко понять границу между тем, что программа действительно вычислила, и тем, что пользователь только изобразил.

1. Точность геометрии: числовое задание размеров, уклонов, отметок, привязок и положения элементов.
2. Работа со стропилами и балками: наличие специализированных объектов, расчётных стержней или хотя бы удобных средств построения.
3. Нагрузки и сочетания: возможность задать собственный вес, снеговые, ветровые и другие воздействия в инженерной модели.
4. Проверяемость: доступ к промежуточным данным, усилиям, перемещениям и исходным параметрам, а не только к итоговой картинке.
5. Документация: планы, разрезы, размеры, ведомости, экспорт чертежей и связь видов с моделью.
6. Сложность освоения: сколько инженерных знаний нужно до получения корректного результата.
7. Платформа: настольная система, мобильное приложение или браузерный инструмент.
8. Предел применимости: ясно ли, что программа не заменяет расчётчика там, где отсутствует нормативная проверка.

Дополнительный ориентир по классу программ даёт подборка инструментов для проектирования крыши и кровли на Xeon Live. В этой статье критерии строже: позиция выше не означает, что программа универсальна. Например, Мой Дом 3D стоит первой по условиям материала и хорошо подходит для предварительной формы частного дома, но при выборе инструмента именно для проверки сечений приоритет смещается к инженерным системам.

Какие данные подготовить до запуска программы

Плохие исходные данные одинаково портят результат и в простом калькуляторе, и в профессиональном комплексе. До работы стоит собрать отдельный лист исходных параметров и зафиксировать единицы измерения. Это снижает риск ситуации, когда часть размеров введена по архитектурному эскизу, часть взята из замеров, а нагрузки скопированы из другого проекта без проверки региона и условий эксплуатации.

1. Плановые размеры здания и точная геометрия опорного контура.
2. Тип крыши, отметка опирания, высота конька или уклоны скатов, величина свесов.
3. Положение внутренних несущих стен, стоек, прогонов и других опор, которые меняют расчётную схему.
4. Принятая конструкция покрытия, утепления, обрешётки и подшивки — для определения постоянной нагрузки.
5. Материал и предполагаемые сечения стропил, балок, затяжек, стоек и прогонов.
6. Снеговые и ветровые воздействия для района строительства и параметры здания, влияющие на коэффициенты.
7. Расчётные длины, условия закрепления элементов и схема узлов.
8. Ограничения по прогибам и требования к эксплуатации мансарды, отделки и кровельного покрытия.
9. Набор контрольных точек: пролёт, шаг стропил, длина элемента, отметка конька, которые можно проверить независимо от программы.

Для проекта, где вместе с крышей координируются стены, перекрытия, коммуникации и другие разделы, полезен отдельный материал о том, как собрать инженерный проект дома. Стропильная система не должна рассматриваться изолированно: изменение проёма, опоры или планировки верхнего этажа способно изменить расчётную схему, даже когда внешний силуэт крыши остаётся прежним.

Лучшие настольные программы для Windows и macOS

Настольные системы дают самый широкий диапазон задач: от простой 3D-компоновки до конечных элементов и производственной деталировки. Внутри этой группы программы расположены не по «мощности», а по логике применения в частном проекте. Первая позиция — Мой Дом 3D как удобный старт для геометрии. Далее идут специализированные и профессиональные инструменты, а затем более простые редакторы, которые полезны как чертёжная или визуальная среда.

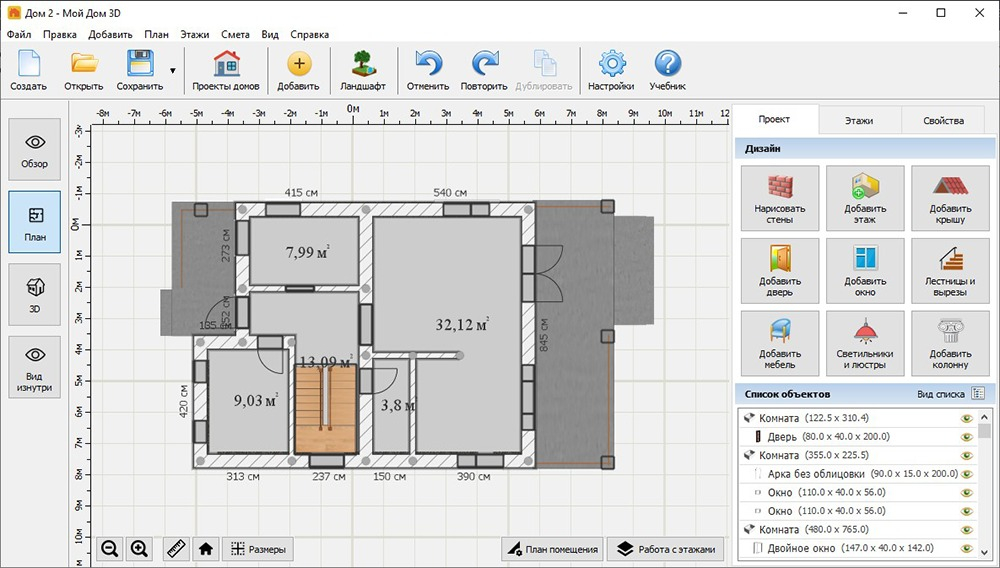

1. Мой Дом 3D — для предварительной формы дома и крыши

Мой Дом 3D ориентирован на самостоятельное проектирование частного дома в Windows. Для крыши в программе есть готовые формы, настройка параметров кровли и просмотр результата в 3D. Это удобный первый этап, когда нужно согласовать объём дома, мансарду, высоту и внешний вид до перехода к инженерной модели. При этом программа не выполняет расчёт стропильной системы по нагрузкам и не должна использоваться как подтверждение несущей способности.

Сильная сторона программы — скорость итераций. Пользователь меняет контур верхнего этажа, выбирает форму крыши, корректирует высоту и сразу видит, как это влияет на фасады и объём мансарды. Для обсуждения проекта с заказчиком, семьёй или архитектором этого достаточно, потому что спор о форме решается до того, как расчётчик начинает подбирать сечения. В рабочем процессе файл или набор размеров из Мой Дом 3D лучше рассматривать как исходную геометрию для следующего этапа, а не как завершённую конструктивную часть.

Перед передачей данных в инженерный расчёт стоит выписать из проекта ширину пролётов, отметки опирания, уклоны, высоту конька, положение внутренних несущих линий и проёмов. Эти значения затем переносят в расчётную систему и проверяют независимо. Такая связка уменьшает количество поздних переделок: архитектурная форма утверждается отдельно, а несущая схема получает собственный набор исходных данных и проверок.

Плюсы

1. Понятная 3D-компоновка частного дома и крыши без подготовки в профессиональной САПР.
2. Готовые формы крыши и быстрый визуальный контроль мансарды, свесов и пропорций здания.
3. Удобен как ранний этап согласования до расчётной модели.
4. Русскоязычная логика работы и невысокий порог освоения.

Минусы

1. Нет нормативного расчёта стропильных элементов по нагрузкам.
2. Нет полноценной стержневой расчётной схемы с усилиями и перемещениями.
3. Для рабочей конструктивной документации требуется отдельный инженерный инструмент.

Кому подойдёт

Владельцам частных домов, дизайнерам и начинающим проектировщикам, которым нужно быстро согласовать форму крыши и получить понятную 3D-модель. Для подбора сечений и проверки несущей способности результат передают инженеру или переносят в расчётный комплекс.

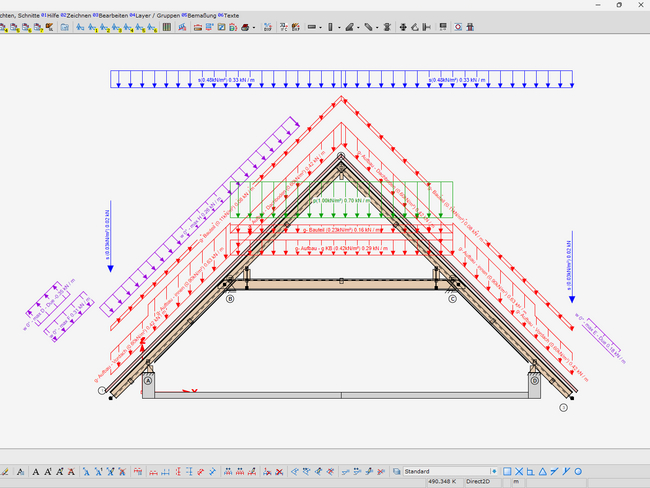

2. Dietrich’s Timber-Engineering — специализированный расчёт деревянных крыш

Dietrich’s относится к системам деревянного домостроения, где архитектурная геометрия, элементы каркаса и инженерные проверки образуют единый производственный процесс. В модуле Timber-Engineering можно работать со стержневыми элементами, нагрузками и расчётными ситуациями, а программа использует геометрию, связанную с моделью деревянной конструкции. Для сложной стропильной системы это принципиально удобнее универсального чертёжного редактора: меньше ручных переносов размеров между моделью, расчётом и деталировкой.

В практическом проекте Dietrich’s ценен не отдельной формулой, а связностью данных. Изменение геометрии крыши отражается в конструктивной модели, а расчётчик видит элементы в контексте здания. Для производственных компаний это снижает риск, что чертёж стропила живёт отдельно от расчётной схемы. Система подходит и для больших деревянных конструкций, где обычный калькулятор длины стропил перестаёт быть полезным.

Сложность здесь соответствует классу программы. Для корректной постановки расчётной задачи нужно понимать нагрузки, опоры, расчётные длины, сочетания и критерии предельных состояний. Интерфейс не заменяет инженерного решения: программа ускоряет подготовку и проверку модели, но ответственность за исходные предпосылки остаётся у проектировщика.

Плюсы

1. Специализация на деревянных конструкциях и крышах.
2. Связь геометрической модели с расчётными элементами.
3. Поддержка нагрузок, комбинаций и инженерных проверок в профессиональном рабочем процессе.
4. Подходит для деталировки и производственного проектирования деревянного каркаса.

Минусы

1. Высокий порог входа для пользователя без строительной механики.
2. Избыточен для одноразового эскиза простой частной крыши.
3. Требует дисциплины в настройке расчётной модели и нормативных параметров.

Кому подойдёт

Конструкторам, инженерам деревянного домостроения, проектным бюро и производственным компаниям, которым нужна связка расчёта, деталировки и модели крыши.

3. ЛИРА-САПР — для расчётной модели стержней, ферм и пространственных систем

ЛИРА-САПР — расчётный комплекс на основе метода конечных элементов. Для стропильной системы он полезен там, где требуется не просто определить длину доски, а собрать расчётную схему из стержней, задать опоры и нагрузки, получить усилия, перемещения и оценить работу системы в целом. Особенно заметно преимущество при сложной геометрии, нескольких прогонах, фермах, затяжках и элементах, работающих совместно.

Главное отличие от архитектурных редакторов — работа с расчётной схемой. Здесь нужно осознанно решить, где располагаются узлы, как моделируются соединения, какие степени свободы закреплены, как распределяется нагрузка и какие сочетания рассматриваются. Ошибка в этих предпосылках способна дать аккуратный отчёт с неверной физикой. Поэтому ЛИРА-САПР лучше оценивать как инструмент инженера, а не как автоматический мастер подбора стропил.

Для контроля полезно запускать несколько вариантов модели: менять шаг элементов, жёсткость опор, сечения и схему прогонов, затем смотреть не только на максимальные напряжения, но и на форму деформации. Нелогичная деформированная схема часто быстрее показывает ошибку постановки, чем числовая таблица. В рабочем комплекте стоит сохранять принятые нагрузки и пояснение к расчётной схеме рядом с итоговыми сечениями.

Плюсы

1. Метод конечных элементов для пространственных и стержневых расчётных схем.
2. Работа с нагрузками, сочетаниями, усилиями и перемещениями.
3. Подходит для нестандартных и многокомпонентных стропильных систем.
4. Даёт инженерные данные, которые можно сопоставлять с ручной оценкой и нормативными проверками.

Минусы

1. Нужны знания строительной механики и моделирования опорных условий.
2. Архитектурную геометрию удобнее готовить в отдельной BIM- или CAD-среде.
3. Ошибки в расчётной схеме не устраняются автоматически самим фактом применения метода конечных элементов.

Кому подойдёт

Инженерам-конструкторам и проектным организациям, которым требуется прозрачная расчётная схема крыши с усилиями и деформациями.

4. Renga — BIM-модель крыши и координация с конструктивом

Renga удобна для информационного моделирования здания. Инструмент «Крыша» создаёт скатные и плоские крыши, позволяет работать с параметрами и многослойными материалами, а модель связывается с планами, разрезами и документацией. Для стропильной системы Renga полезна прежде всего как координационная среда: в ней удобно фиксировать архитектурную геометрию, уровни, опорные линии и расположение конструктивных элементов.

Важно не путать BIM-модель с расчётным решением. Наличие в модели балки или стропила не означает, что программа автоматически проверила его по всем сочетаниям нагрузок. Рабочая схема строится так: геометрия и информационные свойства оформляются в Renga, затем расчётная часть выполняется в специализированной системе, а результаты возвращаются в проект в виде принятых сечений и документации. Такой процесс особенно полезен при координации нескольких разделов.

С точки зрения контроля Renga помогает выявлять геометрические конфликты: стропила и балки можно сопоставить с проёмами, инженерными трассами, лестницей и мансардными помещениями. Это не заменяет расчёта, но снижает риск позднего изменения несущей схемы из-за коллизии, которую не заметили на плоском эскизе.

Плюсы

1. Параметрическое моделирование крыши в контексте всей BIM-модели здания.
2. Связанные планы, разрезы и проектная документация.
3. Удобна для координации архитектуры и конструктивной схемы.
4. Русскоязычная экосистема проектирования.

Минусы

1. Не является самостоятельным конечным расчётом деревянных стропил по нагрузкам.
2. Для инженерной проверки требуется расчётная система или отдельный расчётный процесс.
3. Для единичного небольшого эскиза BIM-подход может быть сложнее простого планировщика.

Кому подойдёт

Архитекторам, конструкторам и BIM-координаторам, которым нужно связать геометрию крыши с общей моделью здания и выпуском документации.

5. AutoCAD Architecture + Excel — прозрачный ручной рабочий процесс

AutoCAD и электронная таблица образуют понятную связку для инженера, который предпочитает контролировать формулы вручную. AutoCAD Architecture умеет создавать объекты Roof и Roof Slab, задавать уклоны, геометрию скатов и выпускать чертежи. Excel при этом используется для расчётных таблиц, где явно видны исходные размеры, нагрузки, коэффициенты и промежуточные значения. Такая схема встречается в инженерной практике именно потому, что каждую строку можно проверить независимо.

Преимущество связки — прозрачность. Геометрия видна в чертеже, формулы — в ячейках, а промежуточные результаты не скрыты внутри специализированного мастера. Недостаток тот же: пользователь сам отвечает за методику, ссылки между листами, единицы измерения и актуальность нормативных зависимостей. Ошибка в одной формуле способна распространяться по всему расчёту, поэтому таблицу нужно защищать от случайного редактирования и проверять на контрольных примерах.

Лучший формат использования — шаблон с разделением входных данных, расчётных формул и итоговых проверок. Значения, перенесённые из AutoCAD, должны иметь единицы и пояснения. Для сложной пространственной системы, где усилия перераспределяются между многими элементами, таблица уже не заменяет конечные элементы; она остаётся полезной для локальных проверок, сверки и оформления понятных расчётных фрагментов.

Плюсы

1. Очень прозрачное разделение чертежа и формул.
2. Гибкая геометрия крыши в AutoCAD Architecture.
3. Таблицы легко адаптировать под принятую методику и контрольные расчёты.
4. Удобно документировать промежуточные исходные данные.

Минусы

1. Нет автоматической гарантии корректности пользовательских формул.
2. Ручной перенос данных между чертежом и таблицей требует дисциплины.
3. Для пространственной работы сложной системы нужен отдельный расчётный комплекс.

Кому подойдёт

Инженерам, которые уверенно работают с AutoCAD и предпочитают проверяемые расчётные таблицы, а также небольшим проектным группам с собственными шаблонами.

6. Archicad — сложная геометрия крыши и связанная BIM-документация

Archicad содержит полноценный инструмент Roof для односкатных и многоскатных крыш. В параметрах задаются уклон, поверхности и положение относительно этажа, а крыша участвует в общей BIM-модели. Для проекта частного дома это удобно, когда форма сложнее обычного прямоугольного контура: несколько объёмов, ендовы, разные высоты и примыкания лучше контролировать в общей модели, чем в наборе разрозненных 2D-чертежей.

Archicad умеет формировать Structural Analytical Model для поддерживаемых элементов, но архитектурное наличие крыши всё равно не равно законченной проверке деревянной стропильной системы. Инженерный процесс должен включать расчётные нагрузки, граничные условия и нормативную проверку. Поэтому Archicad особенно силён как источник согласованной геометрии и документации, которую затем связывают с расчётной системой.

Для контроля полезно использовать разрезы и 3D-сечения: они быстро показывают неверные отметки опирания, разрывы между плоскостями и конфликт с мансардой. После изменения стены или уровня следует проверять, что геометрия крыши и конструктивных элементов обновилась ожидаемым образом, а перед расчётом — фиксировать контрольные размеры в отдельной ведомости.

Плюсы

1. Гибкие одно- и многоскатные крыши в параметрической BIM-модели.
2. Связанные планы, фасады, разрезы и спецификации.
3. Удобен для сложной архитектурной геометрии и координации проекта.
4. Есть средства формирования аналитической модели для поддерживаемых конструкций.

Минусы

1. Полный нормативный расчёт деревянных стропил требует специализированного расчётного процесса.
2. Порог освоения выше, чем у бытовых планировщиков.
3. Для простого одноразового эскиза функциональность избыточна.

Кому подойдёт

Архитекторам и BIM-проектировщикам, которым важны сложная форма крыши, связанная документация и обмен с расчётной частью проекта.

7. nanoCAD — точные DWG-чертежи и настраиваемая CAD-среда

nanoCAD Platform — профессиональная CAD-среда с нативной работой в DWG, средствами 2D/3D-черчения и расширяемыми модулями. Для стропильной системы программа полезна как точный чертёжный инструмент: план крыши, оси, размеры, узлы, сечения и ведомости можно вести в привычной CAD-логике. Construction Module добавляет средства для строительной документации, но базовая платформа не превращается от этого в специализированный расчётчик деревянных элементов.

Основной сценарий — выпуск и редактирование точной графики. Здесь удобно поддерживать единый слой осей, марки элементов, размеры и выноски, а также связывать чертежи с внешним расчётом. Открытый API позволяет автоматизировать повторяющиеся операции и интегрировать пользовательские расчётные процедуры, но качество такой автоматизации зависит от самой методики и её проверки.

nanoCAD рационально использовать в организации, где расчёт и чертёж разделены. Инженер получает усилия и принятые сечения из расчётной системы, затем выпускает рабочие планы и узлы в DWG. Для небольшого проекта это может быть проще, чем строить полную BIM-модель, особенно когда заказчик или подрядчик работает с привычными 2D-чертежами.

Плюсы

1. Нативная работа с DWG и привычный CAD-процесс.
2. Полноценные средства 2D/3D-черчения и строительной документации.
3. Расширяемость модулями и API.
4. Удобен как чертёжная часть связки с отдельным расчётным комплексом.

Минусы

1. Базовая платформа не выполняет самостоятельный нормативный расчёт стропил.
2. Для автоматизации расчётных процедур требуются отдельные модули или собственные разработки.
3. 3D-модель в CAD не заменяет аналитическую расчётную схему.

Кому подойдёт

Проектировщикам и организациям, которым нужен DWG-ориентированный рабочий процесс и точная выпускная документация по данным отдельного расчёта.

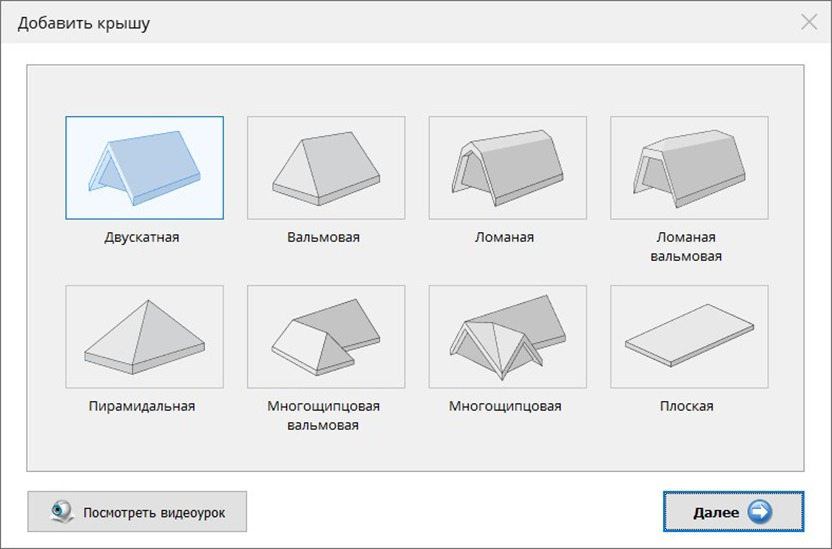

8. DreamPlan — быстрый эскиз крыши без инженерного расчёта

DreamPlan Home Design умеет добавлять крышу автоматически по готовому объёму дома или строить её по заданному контуру. Для крыши доступны параметры уклона, свеса, покрытия и положения, а проект можно смотреть в 2D и 3D. Это типичный визуальный планировщик: он помогает проверить пропорции и общую форму, но не выполняет расчёт несущей способности стропил по нормативным нагрузкам.

В рейтинге DreamPlan полезен как ориентир для простого проекта. Он позволяет быстро сравнить двускатную и вальмовую форму, увидеть влияние уклона на силуэт и проверить расположение крыши относительно этажей. Дальше данные нужно переводить в расчётную постановку: пролёты, опоры, элементы, нагрузки и сечения. По этой причине DreamPlan нельзя сравнивать с Dietrich’s или ЛИРА-САПР по глубине инженерной проверки — они решают разные задачи.

Плюсы

1. Быстрое автоматическое или контурное построение крыши.
2. Настройка уклона, свесов и внешнего вида.
3. Переключение между 2D и 3D помогает контролировать пропорции.
4. Низкий порог освоения для эскизного этапа.

Минусы

1. Нет расчётной схемы стропил с усилиями и перемещениями.
2. Нет нормативной проверки деревянных элементов.
3. Рабочую конструктивную документацию нужно готовить в другой системе.

Кому подойдёт

Частным пользователям и дизайнерам, которым нужен быстрый архитектурный эскиз перед передачей размеров проектировщику.

9. Home Plan Pro — простой 2D-чертёж для схем и размеров

Home Plan Pro относится к лёгким 2D-редакторам планов. В нём можно построить схему крыши, нанести размеры и подготовить понятный чертёж без тяжёлой BIM-среды. Для стропильной системы это полезно только на уровне графического представления: программа не выполняет пространственный расчёт, не формирует усилия и не проверяет сечения по нагрузкам.

Его преимущество проявляется там, где проектировщику нужен быстрый плоский эскиз: контур, оси, положение прогонов, условные линии стропил и размеры. Такой файл удобно использовать как приложение к пояснениям или как промежуточную схему, но инженерные значения должны приходить из отдельного расчёта. Чем сложнее система, тем быстрее ограничение 2D-подхода становится заметным.

Плюсы

1. Небольшой и понятный 2D-инструмент.
2. Удобно наносить размеры и схемы без сложной модели.
3. Подходит для простых поясняющих чертежей.

Минусы

1. Нет 3D-аналитической модели стропильной системы.
2. Нет автоматического расчёта нагрузок, усилий и прогибов.
3. Не подходит как единственный инструмент для конструктивной части проекта.

Кому подойдёт

Пользователям, которым требуется простой 2D-чертёж для передачи размеров и схемы, а расчёт выполняется отдельно.

Мобильные приложения для iPhone и Android

Мобильные приложения полезны как дополнительный инструмент на обмере, встрече или при быстрой оценке геометрии. Их сильная сторона — скорость ввода размеров и наглядность, а слабая — ограниченный контроль нормативной модели. Даже приложение с 3D-стропилами и чертежами не следует автоматически считать заменой расчёта, выполненного для конкретного объекта с учётом местных нагрузок, материалов и узлов.

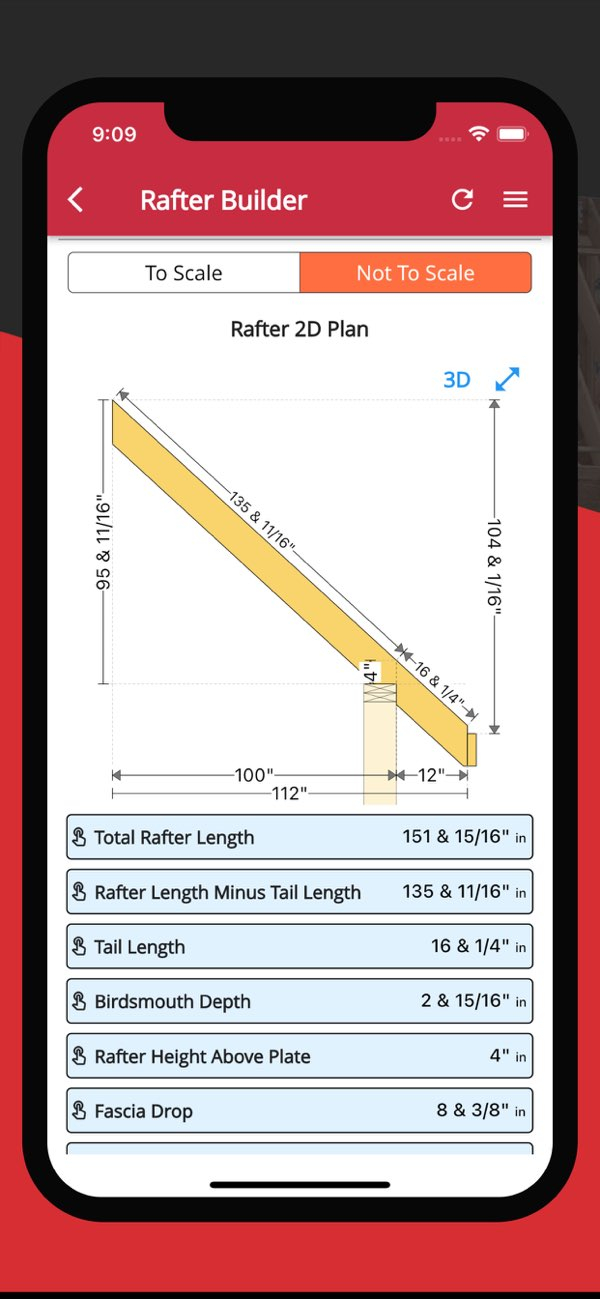

10. RedX Roof — мобильные 3D-инструменты для геометрии стропил

RedX Roof позиционируется как набор инструментов для кровельной геометрии и плотницких расчётов. В App Store заявлены Common Rafter Calculator, Hip Rafter Builder, Valley Builder, Gable Truss Builder и другие модули, а результаты представлены в 2D и 3D. Приложение вычисляет длины, углы и размеры деталей и формирует чертежи, что удобно для быстрой геометрической проработки сложных сопряжений.

Важное ограничение — геометрический расчёт не заменяет проверку несущей способности по местным нормам. Длина стропила и угол реза могут быть вычислены без ошибок, но сечение зависит от нагрузок, пролёта, шага, материала, закрепления и других параметров. Поэтому RedX Roof разумно использовать как мобильный помощник к инженерному проекту, а не как единственный источник решения по несущей схеме.

Плюсом является визуальная проверяемость: пользователь видит 3D-форму и чертёж, что облегчает поиск неверно введённого размера. Перед применением результата стоит сравнить несколько контрольных размеров с основной моделью проекта и убедиться, что единицы измерения совпадают.

Плюсы

1. Набор специализированных инструментов для стропил, вальм, ендов и ферм.
2. 2D- и 3D-представление результатов.
3. Удобен для быстрых геометрических проверок на мобильном устройстве.
4. Поддерживает метрические и имперские единицы.

Минусы

1. Не подтверждает соответствие конкретному российскому нормативному расчёту.
2. Фокус на геометрии и деталях не заменяет расчёт нагрузок всей системы.
3. Для рабочего проекта результаты нужно сверять с основной инженерной моделью.

Кому подойдёт

Проектировщикам и специалистам, которым нужен мобильный инструмент для геометрии стропил и сверки размеров вместе с основным расчётным проектом.

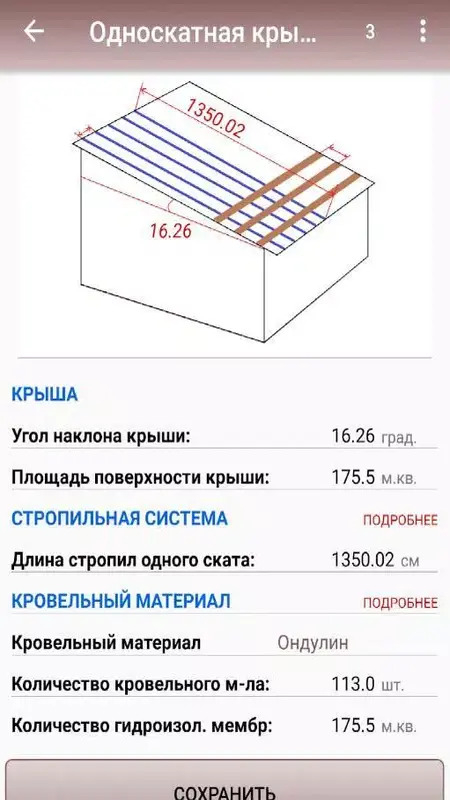

11. Расчёт крыш-стропильных систем — Android-калькулятор геометрии и материалов

Приложение «Расчёт крыш-стропильных систем» в RuStore поддерживает односкатные, двускатные, мансардные и вальмовые крыши. В карточке заявлены расчёт площади, угла наклона, длины и количества стропил, шага, обрешётки и кровельного материала, а результат можно вывести в графическом виде и сохранить в PDF. По набору функций это компактный калькулятор для предварительного проекта, а не полноценная конечная расчётная система.

При оценке мобильного калькулятора важна проверка результата на независимом примере. В отзывах RuStore за 2026 год встречаются сообщения о некорректных значениях и сбоях интерфейса, поэтому итоговые цифры нельзя переносить в рабочий проект без сверки. Само приложение полезно для оперативной оценки площади, количества рядов и длины элементов, но ответственность за расчётную схему и нормативные нагрузки остаётся за проектировщиком.

Плюсы

1. Четыре распространённых типа крыши.
2. Расчёт геометрии, количества стропил, обрешётки и покрытия в одном приложении.
3. Графическое представление результата и сохранение отчёта.
4. Подходит для быстрой предварительной оценки на Android.

Минусы

1. Не является профессиональным расчётным комплексом конечных элементов.
2. Требует независимой проверки полученных значений перед проектным применением.
3. Пользовательские отзывы указывают на отдельные ошибки и проблемы работы приложения.

Кому подойдёт

Пользователям Android, которым нужен быстрый предварительный калькулятор размеров и материалов, а окончательная конструктивная схема проверяется отдельно.

Что считать достаточным результатом на каждом этапе

Для эскиза, расчёта и рабочей документации нужны разные признаки готовности. Эскиз считается законченным не тогда, когда крыша выглядит убедительно, а когда зафиксированы размеры и опорные линии, которые можно однозначно передать дальше. Расчёт считается законченным не после нажатия кнопки запуска, а после проверки исходных данных, формы деформации, усилий и принятых сечений. Рабочие чертежи считаются готовыми после сверки с расчётной моделью и фиксации версии, по которой они выпущены. Такое разделение не даёт раннему визуальному результату превратиться в необоснованное инженерное решение.

1. Эскизная стадия. Зафиксированы контур здания, тип крыши, уклоны, отметки конька и опирания, свесы, проёмы и внутренние опоры. Модель можно воспроизвести по набору числовых параметров.
2. Расчётная стадия. Для каждого элемента понятны материал, сечение, расчётная длина, опоры и действующие нагрузки. Сохранены сочетания и результаты по усилиям и перемещениям.
3. Стадия согласования. Архитектурная и расчётная модели совпадают по контрольным размерам. Все изменения после расчёта перечислены и либо пересчитаны, либо отмечены как не влияющие на конструктивную схему.
4. Рабочая документация. Марки элементов, сечения и положение опор соответствуют принятой расчётной версии. На чертежах нет решений, которые появились только в графике и не проходили проверку.
5. Архив проекта. Хранятся исходная геометрия, расчётный файл, таблица исходных данных, журнал изменений и выпускные документы. По ним другой специалист способен восстановить ход работы без устных пояснений.

Такой набор признаков особенно полезен при совместном использовании нескольких программ. Мой Дом 3D или DreamPlan закрывают эскизную геометрию, Dietrich’s или ЛИРА-САПР — расчётную часть, Renga или Archicad — координацию и документацию, AutoCAD или nanoCAD — выпуск чертежей. Программы остаются разными, но критерий готовности каждого этапа становится единым и проверяемым.

Для небольшого частного проекта достаточно короткого паспорта расчёта на одну-две страницы. В нём фиксируют геометрию, принятый материал, состав постоянной нагрузки, внешние воздействия, схему опор, набор рассматриваемых сочетаний и итоговые сечения. Такой паспорт не заменяет расчётный отчёт, но помогает быстро понять, на каких предпосылках основано решение и какую часть нужно пересчитать после изменения архитектуры.

Как передавать данные между программами без потери смысла

Главная проблема многопрограммного процесса — не формат файла, а потеря инженерного смысла при передаче. DWG, IFC, PDF или таблица переносят геометрию и часть свойств, но не гарантируют одинаковое понимание опор, расчётных длин и нагрузки. Поэтому вместе с моделью передают небольшой набор контрольных данных, который читается независимо от конкретного приложения.

1. Для геометрии передавайте пять–семь контрольных размеров: общий пролёт, отметку конька, уклон, шаг стропил, положение прогонов и две координаты характерных опор.
2. Для расчётной схемы отдельно описывайте типы опор и соединений. Графический контакт элементов в CAD или BIM не доказывает, что в расчётной системе создана нужная связь.
3. Для нагрузок храните состав собственного веса отдельными строками. Тогда замена покрытия или утеплителя не требует вспоминать, из чего складывалась исходная величина.
4. Для каждого файла указывайте единицы измерения. Надпись «длина 6000» без единиц не является достаточным исходным параметром.
5. При экспорте модели проверяйте число элементов и контрольные координаты до и после передачи. Это быстро выявляет потерянные объекты или смещение системы координат.
6. Результаты расчёта передавайте не только цветной картой, но и числовыми значениями для выбранных элементов: усилия, перемещения, коэффициенты использования и принятые сечения.
7. Изменения в архитектуре оформляйте отдельной версией. Перезапись старого файла без истории делает невозможной проверку того, почему изменилась расчётная схема.

Формат IFC полезен для координации BIM-моделей, DWG — для чертежей, а электронные таблицы — для прозрачных локальных вычислений. Ни один из этих форматов не снимает задачу сверки. После импорта нужно проверить несколько размеров, ориентацию осей, положение опор и наличие всех элементов. Только после этой сверки файл считается пригодным для следующего этапа.

В командах с повторяющимися проектами полезно сделать короткий шаблон передачи: название файла, дата, исходная версия, единицы, контрольные размеры, список изменённых элементов и ответственный специалист. На заполнение уходит несколько минут, зато при повторном расчёте не приходится выяснять, какой именно вариант крыши лежит в папке и совпадает ли он с последним архитектурным решением.

Отдельно стоит контролировать округления. Архитектурная модель часто хранит размеры с высокой точностью, чертёж показывает округлённое значение, а расчётная таблица получает третье число после ручного ввода. Для стропильной системы такие расхождения на одном элементе выглядят небольшими, но на длинной цепочке опор и узлов создают заметную разницу. Источником геометрии должен быть один набор чисел, а округление применяется только в представлении, а не в самих исходных данных.

Ещё один контроль — направление изменения результата. После увеличения пролёта при неизменных остальных параметрах расчёт не должен показывать необъяснимое снижение деформаций. После уменьшения шага нагрузка на отдельное стропило обычно перераспределяется в предсказуемую сторону. Такие проверки не заменяют нормативную методику, но хорошо обнаруживают ошибки формул, единиц и связей между моделями.

Как выбрать программу под конкретный сценарий

Одна программа редко оказывается лучшей на всех этапах. Для частного проекта рациональнее выбрать цепочку инструментов и заранее определить, какой результат передаётся между этапами. Это снижает риск, что красивую модель принимают за расчёт или, наоборот, инженерный отчёт используют без понятного чертежа. Ниже — практические сценарии без привязки к маркетинговым рейтингам.

Нужно сначала согласовать внешний вид и мансарду

Оптимален Мой Дом 3D. Он быстро показывает форму здания и крыши, позволяет сравнить несколько вариантов и зафиксировать геометрию. После утверждения формы размеры передаются в расчётную систему. DreamPlan решает близкую задачу на других настольных платформах, но также остаётся эскизным инструментом.

Нужен профессиональный расчёт деревянной конструкции

Для специализированного деревянного проектирования сильнее Dietrich’s Timber-Engineering. Для общей пространственной расчётной схемы подходит ЛИРА-САПР. Выбор между ними зависит от рабочего процесса компании: Dietrich’s теснее связан с деревянным каркасом и деталировкой, ЛИРА-САПР универсальнее как расчётная среда строительной механики.

Нужна BIM-модель и координация разделов

Renga и Archicad полезны как основная модель здания. В них удобно координировать геометрию крыши, этажи, стены, проёмы и документацию. Расчёт несущей системы выполняется отдельным расчётным процессом с возвратом принятых сечений и решений в BIM-модель.

Нужны DWG-чертежи и собственные расчётные шаблоны

Связка AutoCAD Architecture + Excel даёт максимально прозрачный ручной процесс, а nanoCAD обеспечивает сходный DWG-ориентированный выпуск документации. В обоих случаях качество расчётных таблиц и автоматизации зависит от методики организации, поэтому шаблоны следует проверять на контрольных задачах и защищать от случайного изменения формул.

Нужна быстрая мобильная сверка

RedX Roof удобнее для геометрии отдельных стропильных элементов и 3D-представления. Android-приложение из RuStore проще и охватывает площадь, длины, количество элементов и материалы. Оба варианта относятся к вспомогательным калькуляторам и не заменяют проверку конструктивной схемы.

Как проверить результат до выпуска проекта

Проверка должна быть независимой от красивого интерфейса. Хороший результат можно объяснить человеку, который не открывал исходную программу: откуда взялись размеры, какая схема принята, какие нагрузки использованы и почему выбранное сечение проходит проверки. Для частного проекта полезен короткий контрольный протокол, который хранится рядом с расчётным файлом.

1. Сверьте геометрию: пролёты, уклоны, отметки, длины основных элементов и положение опор должны совпадать с архитектурной моделью.
2. Проверьте единицы измерения во всех программах и таблицах. Наиболее опасны тихие ошибки при переносе миллиметров, сантиметров и метров.
3. Сопоставьте собственный вес и внешние воздействия с принятым составом крыши и районом строительства.
4. Посмотрите форму деформации расчётной модели. Нелогичное перемещение часто указывает на ошибку опор или связей.
5. Проверьте реакции опор и суммарные нагрузки по простому балансу. Это быстрый способ заметить пропущенное воздействие.
6. Сделайте контрольный расчёт одного простого элемента независимым способом или по проверенному шаблону.
7. Измените один параметр, например шаг или сечение, и убедитесь, что результат меняется в ожидаемом направлении.
8. Зафиксируйте исходную версию модели и итоговую версию, чтобы после корректировок можно было восстановить ход решения.
9. Перед выпуском рабочей документации проведите инженерную проверку конструкции, а не только визуальную проверку чертежей.

Для сравнения вариантов удобно вести журнал изменений: что поменялось, почему и на какой показатель это повлияло. Например, увеличение высоты сечения должно отражаться на жёсткости элемента, изменение шага — на распределении нагрузки между стропилами, а перенос опоры — на усилиях и прогибах. Такой журнал превращает расчёт из набора файлов в объяснимый процесс и облегчает проверку другим специалистом.

Типичные ошибки при выборе и использовании программы

1. Считать 3D-модель расчётом. Наличие красивой крыши в BIM или планировщике не подтверждает прочность элементов.
2. Выбирать программу по количеству функций. Для простой двускатной крыши прозрачный расчётный процесс полезнее десятков неиспользуемых модулей.
3. Не фиксировать нормативные параметры. Снег, ветер, коэффициенты и сочетания должны быть частью исходных данных, а не скрытым значением «по умолчанию».
4. Переносить размеры вручную без контрольных точек. После каждого обмена между CAD, BIM и расчётной системой нужно сверять несколько базовых размеров.
5. Использовать мобильный калькулятор как единственное основание для сечения. Такие приложения удобны для геометрии, но не заменяют расчёт всей конструкции.
6. Не проверять форму деформации. Таблица усилий может выглядеть правдоподобно даже при неверной опоре или разрыве элемента.
7. Редактировать расчётные шаблоны без истории изменений. Одна изменённая формула в Excel способна повлиять на десятки итоговых ячеек.
8. Смешивать архитектурный и конструктивный этап. Сначала фиксируют форму и опоры, затем выполняют инженерную проверку; поздние изменения должны запускать перерасчёт.
9. Хранить только PDF-отчёт. Для повторной проверки нужны исходная модель, версия программы, входные данные и пояснение к расчётной схеме.

Ещё одна распространённая проблема — отсутствие границы ответственности. Владелец дома ожидает от планировщика ответа по прочности, архитектор считает, что расчётчик автоматически восстановит геометрию, а инженер получает модель без пояснений. Правильный программный процесс устраняет этот разрыв: каждый файл имеет назначение, автор и дату, а передаваемые размеры и нагрузки фиксируются явно.

Как внедрить программный процесс в небольшой проектной команде

Даже для одного частного дома полезна короткая схема обмена. Архитектурная модель хранит утверждённую геометрию. Расчётная модель хранит опоры, нагрузки, усилия и принятые сечения. Выпускные чертежи содержат только те решения, которые прошли проверку. Изменение в одном слое создаёт задачу на актуализацию двух остальных. Это простое правило уменьшает число несогласованных версий.

1. Назначьте один файл или модель источником геометрии и запретите параллельное редактирование размеров в нескольких местах.
2. Создайте отдельный лист исходных данных с датой и ответственным специалистом.
3. Храните расчётные файлы по версиям, а не перезаписывайте единственный экземпляр.
4. Для каждого выпуска фиксируйте контрольные значения: пролёт, шаг, сечение, максимальный прогиб и наиболее неблагоприятное сочетание.
5. Перед выпуском чертежей сверяйте марки элементов с расчётной моделью.
6. После архитектурного изменения запускайте повторную проверку затронутых элементов, а не переносите старые результаты автоматически.

Измерять качество процесса можно простыми показателями: сколько геометрических несоответствий найдено до выпуска, сколько изменений потребовали повторного расчёта, сколько ручных переносов данных остаётся между системами и сколько замечаний обнаруживает независимая проверка. Цель автоматизации — не получить больше файлов, а сократить число мест, где данные копируются вручную и теряют связь с исходной моделью.

Короткие ответы на частые вопросы

Вывод

Для расчёта стропильной системы нет одного универсального победителя. Мой Дом 3D удобен первым шагом: быстро фиксирует форму частного дома и крыши, но не подменяет инженерную проверку. Dietrich’s лучше отвечает специализированному деревянному проектированию, ЛИРА-САПР — пространственной расчётной модели, Renga и Archicad — BIM-координации, AutoCAD с Excel и nanoCAD — прозрачной чертёжной работе. Мобильные приложения полезны как вспомогательные калькуляторы, когда их результаты проверяются в основном проекте.

Главный критерий выбора — не количество функций, а возможность объяснить и перепроверить результат. Хороший программный процесс отделяет геометрию от несущей проверки, фиксирует исходные данные, хранит версии и заставляет перерасчитывать конструкцию после существенных изменений. Такой подход даёт больше пользы, чем попытка найти одну программу, которая автоматически решит все задачи крыши.
