Лучшие программы для проектирования крыши: 12 решений для дома, кровли и стропил

Проект крыши одновременно связывает архитектурную форму, геометрию скатов, узлы примыканий, подбор покрытия и несущую схему. Поэтому одна и та же программа не закрывает все этапы одинаково хорошо. В подборке ниже мы разделили инструменты по реальной роли: одни удобны для быстрого проекта частного дома, другие нужны для точной рабочей модели и документации, третьи помогают проверить стропильную систему или расход материала. Такой подход полезнее плоского списка, потому что позволяет выбирать софт под конкретный результат, а не по количеству функций.

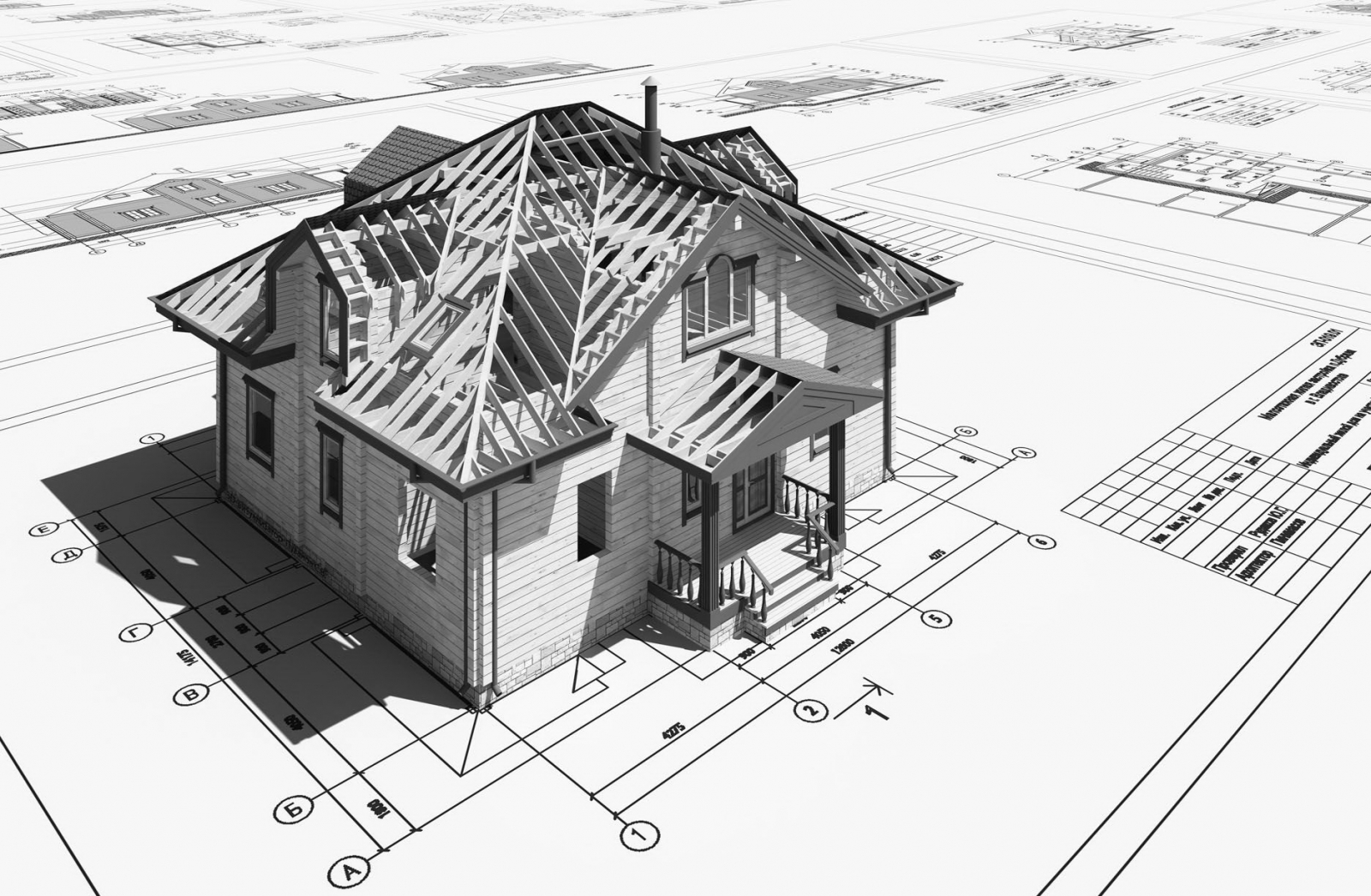

Что именно должна решать программа для крыши

Для частного дома задача обычно начинается не с расчета стропил, а с геометрии: нужно задать контур здания, выбрать тип крыши, установить высоту конька или угол скатов, предусмотреть свесы, мансардные окна, дымоходы и примыкания. Затем появляется второй слой — конструктивный. Здесь уже важны балки, стропильные ноги, прогоны, опоры, шаг элементов и нагрузки. Третий слой — выпуск понятного результата: чертежей, спецификаций, ведомостей материалов и 3D-модели, по которой заказчик и подрядчик одинаково понимают замысел.

1. Для эскизного этапа важнее скорость построения дома, типовые формы крыши, 3D-просмотр и понятное редактирование размеров.
2. Для архитектурного проекта важны точная геометрия, разрезы, фасады, узлы, работа с уровнями и согласованная модель здания.
3. Для конструктивной части нужны расчетная схема, нагрузки, усилия, перемещения и проверка несущих элементов.
4. Для закупки материалов полезны площадь скатов, длины ребер и ендов, раскладка листов или панелей, таблица раскроя и спецификация.
5. Для совместной работы важны открытые форматы обмена, предсказуемое обновление документации и возможность проверить изменения между версиями проекта.

Подробный разбор последовательности работ — от контура дома до проверки скатов и узлов — есть в материале Xeon Live о том, как сделать проект крыши частного дома самостоятельно. В этом рейтинге мы сосредоточимся именно на выборе инструмента.

Как мы сравнивали решения

Критерии разделены на пять групп. Первая — геометрия крыши: типовые и сложные формы, управление уклонами, свесами, коньками, ендовами и проемами. Вторая — конструктив: возможность перейти от оболочки к стропилам и другим несущим элементам. Третья — документация: планы, разрезы, спецификации и экспорт. Четвертая — порог входа: насколько быстро пользователь получает предсказуемый результат. Пятая — назначение: эскиз, рабочая архитектурная модель, инженерный расчет, раскладка материалов или мобильная проверка на объекте.

Для общего контекста полезен и расширенный рейтинг программ для проектирования крыши и кровли на Xeon Live: там собраны дополнительные варианты для разных платформ. Здесь список сокращен до решений, которые хорошо показывают разные классы задач.

Как выглядит хороший результат до начала стройки

Полезно заранее определить не программу, а набор контрольных артефактов. Минимальный пакет для обсуждения архитектуры — план этажа с контуром крыши, несколько фасадов, разрез через конек и 3D-вид. Для конструктивной части добавляются схема стропильной системы и расчет. Для закупки — площади скатов и спецификация материалов. Когда этот набор сформулирован заранее, становится видно, какой инструмент действительно нужен, а какой лишь красиво показывает объем дома.

Программы для Windows и настольного проектирования

Эта группа охватывает самый широкий диапазон: от простого конструктора частного дома до систем автоматизированного проектирования (CAD) и информационного моделирования зданий (BIM). Выбранный первым Мой Дом 3D закрывает эскизный сценарий, а профессиональные комплексы нужны там, где форма крыши должна быть связана с документацией, конструкциями и инженерными проверками.

Мой Дом 3D

Первой в рейтинге стоит Мой Дом 3D. Это Windows-программа для проектирования частного дома, где крыша создается в контексте этажей, стен, мансарды и фасада. В готовых формах крыши можно менять геометрию, а результат сразу оценивать в трехмерном представлении. Для человека, который начинает с общей концепции дома, такой сценарий логичнее, чем запуск профессиональной BIM-системы.

Главное преимущество подхода — крыша не существует отдельно от здания. Сначала задается план дома, этажность и ограждающие конструкции, затем формируется верхняя часть объема. Это снижает риск получить красивую, но геометрически оторванную от стен форму. Для ранней стадии проекта особенно полезно, что пользователь может быстро сравнить двускатную, вальмовую, ломаную и более сложную конфигурацию, а затем вернуться к планировке мансарды.

Программа ориентирована на визуальное проектирование, а не на расчет несущей способности стропил. Поэтому ее сильная сторона — архитектурная композиция: высота, уклон, сочетание крыши с фасадами, материалами и объемом дома. После утверждения формы конструктивную проверку следует переносить в инженерный расчетный инструмент или отдавать специалисту. Это не недостаток как таковой, а граница класса программы.

Для проверки результата полезно сохранить несколько ракурсов и отдельно посмотреть фасады. Если на одном из видов появляются слишком короткие свесы, конфликт с окнами мансарды или неестественный перелом скатов, проблему проще заметить до перехода к рабочей документации. В этом смысле трехмерная модель работает как быстрый визуальный контроль проектного решения.

Плюсы

1. Понятный путь от плана дома к крыше без отдельного сложного рабочего окружения.
2. Типовые формы крыши подходят для быстрого перебора архитектурных вариантов.
3. 3D-представление помогает оценить крышу вместе с фасадом и мансардой.
4. Подходит для раннего проектирования частного дома, когда важна целостная модель.

Минусы

1. Не заменяет расчет стропильной системы по нагрузкам и несущей способности.
2. Для выпуска профессиональной рабочей документации возможностей меньше, чем у CAD/BIM-комплексов.

Кому подойдёт

Владельцам частных домов, дизайнерам и начинающим проектировщикам, которым нужно быстро собрать концепцию дома с крышей, посмотреть ее в 3D и подготовить понятную основу для дальнейшего инженерного уточнения.

AutoCAD с Architecture toolset

В AutoCAD специализированный набор Architecture дает отдельные инструменты для крыш и кровельных плит. Это уже не конструктор дома, а CAD-среда, в которой геометрию можно задавать и править с высокой точностью, привязывать к стенам и существующим линиям, а затем выпускать чертежи в привычной логике проектной документации.

Инструменты Roof и Roof Slab в Architecture toolset позволяют создавать одно- и двускатные формы, фронтоны, менять геометрию, свесы и кромки. Для нестандартной крыши это особенно важно: пользователь не ограничен только библиотекой готовых шаблонов и может опираться на полилинии, стены и точные размеры.

Сильная сторона AutoCAD — предсказуемая работа с чертежом. Проектировщик может разнести слои, подготовить узлы, проставить размеры, выпускать планы и разрезы в единой системе оформления. Но высокая гибкость означает и высокую ответственность: программа не решает автоматически, правильно ли выбрана конструктивная схема и выдерживает ли она снеговую или ветровую нагрузку.

AutoCAD стоит выбирать, когда крыша является частью комплекта чертежей, а не только трехмерной картинки. Для небольшого частного дома без опыта CAD это избыточный путь; для архитектора, который уже работает в DWG-среде, напротив, переходить в отдельный бытовой конструктор часто не имеет смысла.

Плюсы

1. Точная 2D- и 3D-геометрия без привязки к ограниченному набору шаблонов.
2. Специализированные инструменты Architecture для крыш и кровельных плит.
3. Сильный выпуск чертежей, узлов и размерной документации.
4. Подходит для интеграции крыши в большой комплект архитектурных чертежей.

Минусы

1. Высокий порог входа для пользователя без опыта CAD.
2. Конструктивную несущую способность стропил нужно проверять отдельно.

Кому подойдёт

Архитекторам, конструкторам и чертежникам, которым нужен контролируемый DWG-процесс, точная геометрия и выпуск детализированных чертежей.

Autodesk Revit

Autodesk Revit работает с крышей как с элементом BIM-модели здания. Базовый сценарий Roof by Footprint строит кровлю по замкнутому контуру, позволяет назначать уклон отдельным границам, задавать свес и затем видеть изменения сразу на планах, разрезах, фасадах и в 3D.

Для типовой двускатной или вальмовой крыши рабочая логика достаточно прозрачна: границы задаются по стенам, на нужных ребрах включается или отключается формирование уклона, после завершения эскиза создается объем. Для сложных случаев используются стрелки уклона, редактирование формы и комбинации нескольких крыш.

Практическое преимущество BIM-подхода раскрывается при изменениях. Когда архитектор двигает стены, меняет уровень или перестраивает проем, связанные виды и ведомости обновляются из той же модели. Это снижает количество ручных расхождений между планом, фасадом и разрезом. Для командного проекта такая согласованность важнее скорости первичного построения.

При этом Revit не стоит воспринимать как автоматический расчетчик деревянной стропильной системы. Несущие элементы можно моделировать, но инженерная проверка требует отдельной расчетной логики и компетенции. Крыша в архитектурной модели и расчетная схема — связанные, но разные уровни проекта.

Плюсы

1. Параметрическая связь крыши с уровнями, стенами и другими элементами здания.
2. Автоматическое согласование планов, фасадов, разрезов и 3D-вида.
3. Инструменты для контурных крыш, уклонов, свесов, проемов и сложной формы.
4. Удобен для командной BIM-модели и выпуска согласованной документации.

Минусы

1. Требует освоения BIM-логики и дисциплины моделирования.
2. Расчет несущей способности стропильной системы не выполняется одним только архитектурным инструментом крыши.

Кому подойдёт

Архитектурным бюро и проектировщикам, которые ведут здание в BIM и хотят, чтобы крыша была связана с остальной моделью и документацией.

Archicad

Archicad предлагает отдельный инструмент Roof для односкатных и многоскатных крыш. В многоскатном режиме можно работать с общей геометрией, а затем редактировать отдельные плоскости, свесы и контуры, что удобно для сложной архитектуры частного дома.

Крыша может быть одно- или многоплоскостной. Для последней задаются опорная линия, уровни и плоскости, после чего отдельные сегменты можно настраивать. Это особенно полезно, когда у дома есть пристройки, эркеры, разноуровневые части и несколько пересекающихся объемов.

Archicad хорошо подходит архитектору, который хочет видеть крышу не отдельным объектом, а частью информационной модели. Обрезка стен и других элементов по кровле, работа с проемами и согласованными видами упрощает архитектурную проработку. При правильной структуре проекта изменение формы не требует вручную переделывать каждый чертеж.

Как и у других BIM-систем, цена гибкости — необходимость заранее выстроить структуру модели и правила работы. Для единичного эскиза это может быть слишком тяжело. Но если проект включает несколько стадий, варианты, документацию и совместную работу, системность окупает время на настройку.

Плюсы

1. Отдельные инструменты одно- и многоплоскостной крыши.
2. Гибкое редактирование сложных скатов и контуров.
3. Связь крыши с архитектурной моделью и документацией.
4. Подходит для профессионального архитектурного проектирования на Windows и macOS.

Минусы

1. Для простого одноразового эскиза интерфейс и BIM-процесс избыточны.
2. Инженерную проверку стропил и нагрузок необходимо выполнять отдельными средствами.

Кому подойдёт

Архитекторам и студиям, которым нужна BIM-модель частного или общественного здания с хорошо проработанной сложной крышей.

nanoCAD BIM Строительство

nanoCAD в связке с BIM Строительство ориентирован на архитектурную и конструктивную части здания в DWG-среде. Это вариант для тех, кому нужно моделирование с последующим выпуском динамической документации и спецификаций, а не только отдельная визуализация крыши.

Практический смысл для проекта крыши — возможность вести архитектурные и конструктивные элементы в одной среде, формировать виды и использовать данные модели в спецификациях. Когда крыша меняется вместе с общей геометрией здания, проектировщик получает более управляемый комплект документов, чем при независимом редактировании множества 2D-листов.

В работе со сложными крышами важно заранее определить, что именно моделируется как архитектурная оболочка, а что как несущие элементы. Само наличие BIM-инструментов не заменяет инженерную постановку задачи. Зато единая DWG-среда удобна для обмена с участниками, которые продолжают работать в чертежах этого формата.

Для проверки результата полезно сравнивать 3D-модель и автоматически сформированные виды после каждого заметного изменения. Если размеры и разрезы обновляются согласованно, модель действительно работает как источник документации, а не как дополнительная картинка поверх старых чертежей.

Плюсы

1. Архитектурная и конструктивная модель в привычной DWG-среде.
2. Формирование обновляемой документации и спецификаций из модели.
3. Подходит для российских проектных процессов и команд, ориентированных на nanoCAD.
4. Удобно связывает моделирование и чертежный выпуск.

Минусы

1. Для частного эскиза без требований к документации система избыточна.
2. Требует понимания структуры BIM-модели и разделения архитектурных и расчетных задач.

Кому подойдёт

Проектным организациям и специалистам, которые ведут архитектурную и конструктивную документацию в nanoCAD и хотят включить крышу в единую модель здания.

Renga

Renga содержит отдельный инструмент Крыша для скатных и плоских форм. У скатов можно задавать параметры сегментов, свесы и уровни, а модель хранит расчетные характеристики вроде площади, объема и массы, которые затем используются в спецификациях.

Для частного дома полезна возможность по-разному настраивать сегменты одной крыши. Так моделируются односкатные, двускатные, полувальмовые и многощипцовые решения. В многощипцовой схеме сложная форма собирается из нескольких крыш, что делает логику модели прозрачнее: каждый объем можно контролировать отдельно.

Стропильную систему в Renga можно моделировать балками. Это хороший пример различия между архитектурной крышей и деревянным каркасом: оболочка задает общую форму, а балки описывают реальные несущие элементы. Такой подход удобен для координации, но расчет сечений и несущей способности остается инженерной задачей.

Перед выпуском документации стоит проверить не только внешний вид, но и свойства объекта: уровни, площади, объемы и привязки. Ошибка в уровне ската может визуально быть почти незаметной, но затем проявиться в разрезе или спецификации. BIM-модель полезна именно тем, что позволяет искать такие несоответствия системно.

Плюсы

1. Отдельный инструмент для скатных и плоских крыш.
2. Параметры сегментов позволяют собирать разные типы кровель.
3. Данные крыши можно использовать в спецификациях и расчетных характеристиках модели.
4. Стропильные элементы можно моделировать балками в той же BIM-среде.

Минусы

1. Сложные многощипцовые формы требуют аккуратной сборки из нескольких элементов.
2. Моделирование стропил не равно автоматическому расчету их несущей способности.

Кому подойдёт

Проектировщикам, которые работают в Renga и хотят вести крышу вместе с архитектурной моделью, конструктивными элементами и спецификациями.

Dietrich's

В Dietrich's крыша — один из центральных объектов деревянного домостроения. Отдельные модули отвечают за геометрию крыши и детальную раскладку элементов: стропил, прогонов, коньковых и ендовных деталей. Это не универсальный архитектурный конструктор, а специализированная производственная среда.

В модуле Roof Calculation задаются контур здания, уклоны, свесы и свойства скатов. Дальше Roof Design позволяет размещать стропила, прогоны, связи и другие элементы. Важное отличие от обычной 3D-программы — связь с производственной деталировкой: модель строится не только ради изображения, а для подготовки реальных компонентов деревянного каркаса.

Для типовых деревянных домов это сокращает разрыв между архитектурной формой и изготовлением деталей. Сложные пересечения, ендовы и вальмы можно описывать как элементы конструктивной системы, а не рисовать условными линиями. Именно поэтому Dietrich's имеет смысл оценивать рядом с расчетными и BIM-инструментами, а не с бытовыми планировщиками.

Порог входа выше, чем у универсального 3D-моделирования. Нужно понимать терминологию деревянных конструкций и производственный процесс. Зато для подрядчика, который проектирует и изготавливает каркас, специализированные правила и выпуск деталей дают более прямой путь от модели к цеху и монтажу.

Плюсы

1. Специализация на деревянном домостроении и крышах.
2. Отдельные модули геометрии и конструктивной деталировки.
3. Поддержка стропил, прогонов, коньков, ендов и других элементов каркаса.
4. Ориентация на производственную документацию и изготовление деталей.

Минусы

1. Сложнее для освоения без опыта деревянного строительства.
2. Избыточен для пользователя, которому нужен только внешний вид крыши частного дома.

Кому подойдёт

Проектировщикам деревянных домов, плотницким и производственным компаниям, которым важны не только скаты, но и детальная модель несущих элементов.

ЛИРА 10

ЛИРА относится к расчетным комплексам. В задаче крыши она нужна не для подбора цвета кровли и не для быстрой визуализации дома, а для построения расчетной схемы несущих элементов, учета нагрузок и анализа усилий. На странице комплекса отдельно разобран расчет стропильной системы для двухскатных, четырехскатных и более сложных покрытий.

Типичная инженерная проблема крыши — наклонная работа элементов, диагональные стропила, неравномерный шаг и сложное распределение нагрузки. Визуальный 3D-конструктор не отвечает на вопрос, какие усилия возникают в конкретном элементе. Расчетный комплекс как раз строится вокруг этой задачи: пользователь формирует схему, задает жесткости, опоры и нагрузки, после чего анализирует результат.

Для владельца дома ЛИРА не является самостоятельным способом спроектировать крышу с нуля. Ее место начинается после того, как архитектурная геометрия уже определена и нужно подтвердить конструктив. Поэтому в рабочем процессе она хорошо дополняет Мой Дом 3D, Revit, Renga или другую среду моделирования, но не заменяет их на раннем эскизном этапе.

Главная проверка результата — не красивый рендер, а корректность расчетной модели: направления местных осей, опоры, сочетания нагрузок, жесткости и соответствие схемы реальной работе конструкции. Ошибка в постановке задачи даст формально рассчитанный, но бесполезный результат, поэтому инженерная квалификация здесь обязательна.

Плюсы

1. Специализированный расчет несущих строительных конструкций.
2. Подходит для сложных стропильных схем, где нужна проверка усилий и деформаций.
3. Дополняет архитектурную модель инженерной проверкой.
4. Полезен для профессионального обоснования сечений и расчетной схемы.

Минусы

1. Не предназначен для быстрого бытового проектирования внешнего вида крыши.
2. Требует инженерных знаний и корректной постановки расчетной задачи.

Кому подойдёт

Инженерам-конструкторам и проектировщикам, которым нужно проверить несущую схему крыши после формирования архитектурной геометрии.

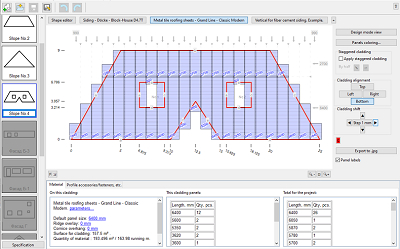

KladEra: Кровля и Фасады

KladEra: Кровля и Фасады занимает отдельную нишу: программа не строит полноценную BIM-модель дома, зато специализируется на расчете кровельных и фасадных материалов в малоэтажном строительстве. Она полезна на этапе, когда геометрия скатов уже известна и нужно получить раскладку, раскрой и спецификацию.

В программу вводятся фигуры скатов и вырезы, затем задаются параметры материалов и доборных элементов. Для покрытий можно настраивать схему укладки, положение панелей и ширину рядов. В результате формируются схема раскладки и таблица раскроя — именно те данные, которых обычно не хватает после обычного архитектурного моделирования.

Поддерживаются различные листовые и панельные материалы, включая металлочерепицу, профнастил, фальцевую кровлю и другие варианты. Спецификация может содержать схемы для каждого материала, а данные выводятся в табличные форматы. Это делает KladEra особенно полезной для подрядчика или поставщика, который должен превратить проектную геометрию в комплект поставки.

Ограничение класса очевидно: KladEra не заменяет архитектурное проектирование здания и инженерный расчет стропил. Ее сильная сторона начинается после того, как размеры и контуры скатов уже зафиксированы. Поэтому лучше воспринимать программу как производственно-сметный этап кровельного процесса.

Плюсы

1. Специализация на раскладке и количестве кровельных материалов.
2. Формирование схем укладки и таблиц раскроя.
3. Работа с несколькими материалами и доборными элементами в одном проекте.
4. Подготовка спецификаций для дальнейшей работы с поставкой и монтажом.

Минусы

1. Не заменяет архитектурную модель дома.
2. Не предназначена для расчета несущей способности стропильной системы.

Кому подойдёт

Кровельным компаниям, подрядчикам, поставщикам материалов и проектировщикам, которым нужно превратить готовую геометрию скатов в раскладку и спецификацию.

Онлайн-инструменты

Браузерный формат полезен, когда не хочется разворачивать тяжелое рабочее место или нужно быстро открыть модель на другом компьютере. Однако онлайн-инструмент стоит оценивать не по факту работы в браузере, а по тому, способен ли он выдать нужный результат: точную геометрию, файл для дальнейшего проектирования или хотя бы наглядный эскиз.

SketchUp for Web

SketchUp имеет браузерную версию SketchUp for Web. Она использует ту же базовую логику прямого 3D-моделирования: линии и плоскости превращаются в объем, поэтому форму крыши можно собрать вручную, точно контролируя коньки, ендовы, свесы и пересечения.

Главное достоинство SketchUp — свобода формы. В отличие от конструктора с готовыми типами крыши, здесь можно построить нестандартный объем из базовой геометрии, пересечь несколько частей, изменить отдельный конек или вырез. Для концептуальной архитектуры это удобно: модель быстро отвечает на вопрос, как будет выглядеть дом и где возникают геометрические конфликты.

Браузерная версия не требует отдельной установки и подходит для эскизной работы на разных компьютерах. Файлы можно хранить в облачном рабочем процессе SketchUp. При этом отсутствие специализированной BIM-логики означает, что планы, спецификации и инженерные данные придется организовывать другими инструментами либо более продвинутыми компонентами экосистемы.

Для крыши SketchUp особенно хорош как промежуточный инструмент между рисунком и профессиональной моделью. Он позволяет быстро проверить сложную идею, но перед строительством геометрию, узлы и конструктив следует перенести в среду, где можно надежно оформить и проверить рабочую документацию.

Плюсы

1. Работает в браузере и не требует отдельного настольного клиента для базового моделирования.
2. Свободное 3D-моделирование подходит для нестандартных форм крыши.
3. Быстрое визуальное сравнение вариантов и пересечений объемов.
4. Удобен как эскизный этап перед профессиональной деталировкой.

Минусы

1. Нет встроенной логики полноценного инженерного расчета стропильной системы.
2. Для комплектной рабочей документации нужен дополнительный проектный процесс.

Кому подойдёт

Архитекторам, дизайнерам и владельцам домов, которым нужно быстро смоделировать необычную форму крыши в браузере и проверить объем до детальной разработки.

iPhone, iPad и Android

Мобильные приложения не заменяют полноценную архитектурную модель здания, но хорошо работают как полевой инструмент: быстро пересчитать длину стропила, проверить уклон, показать схему на объекте или сохранить расчет в файл. В этой группе важно не переносить на смартфон весь BIM-процесс, а использовать сильные стороны мобильного формата.

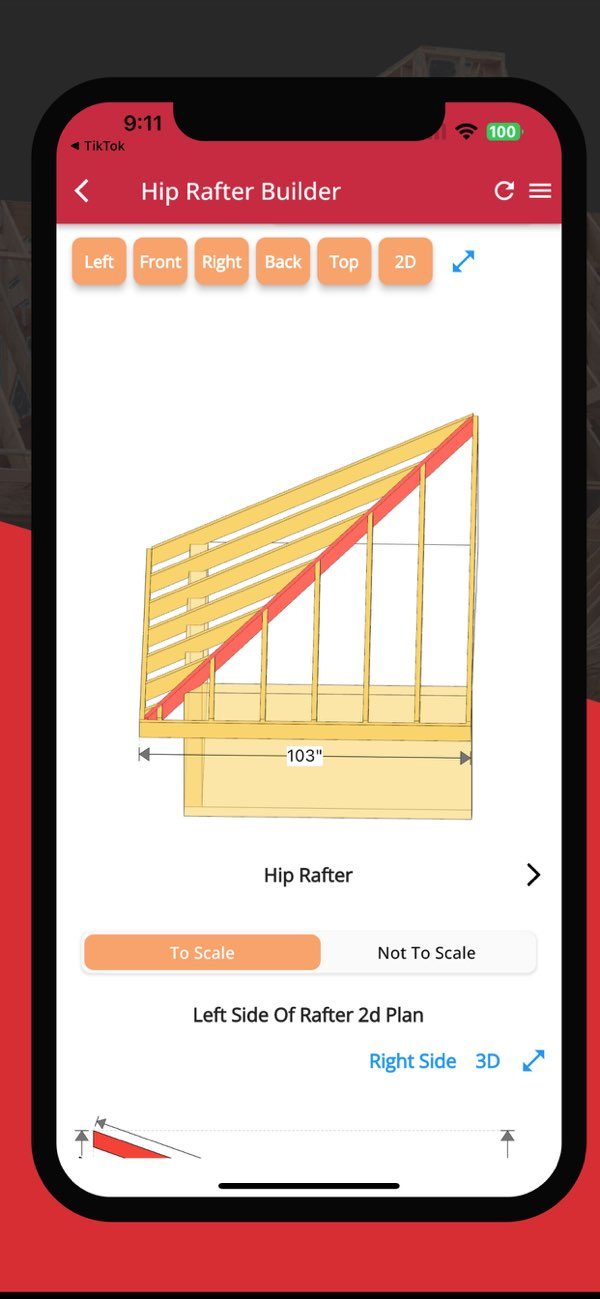

RedX Roof — Rafter Calculator

RedX Roof — Rafter Calculator предназначен для iPhone и iPad и совмещает 3D-конструктор крыши, генерацию чертежей и расчет стропильных элементов. В карточке приложения перечислены обычные, вальмовые, ендовные и укороченные стропила, двускатные крыши, раскладка обшивки, а также формирование списков раскроя.

В отличие от простого калькулятора одного размера, приложение строит интерактивную 3D-систему крыши и позволяет рассматривать отдельные элементы. Это полезно на объекте, когда нужно быстро сверить геометрию, получить размеры и показать исполнителю понятную схему без ноутбука.

Наличие генератора чертежей и списков раскроя делает RedX практичнее обычного калькулятора уклона. При этом мобильный формат остается ориентированным на конкретную задачу каркаса. Полный архитектурный проект дома, координацию инженерных систем и большой комплект рабочей документации логичнее вести в настольной системе.

Перед использованием результата в строительстве нужно проверить единицы измерения, исходные размеры, тип крыши и соответствие расчетной схемы реальному узлу. Мобильное приложение сокращает арифметическую работу, но не отменяет инженерную проверку конструкции.

Плюсы

1. 3D-модель каркаса крыши на мобильном устройстве.
2. Расчет и визуализация разных типов стропил.
3. Генерация чертежей и списков раскроя.
4. Удобен для проверки и обсуждения размеров непосредственно на объекте.

Минусы

1. Не заменяет полноценный архитектурный BIM-проект здания.
2. Корректность исходных данных и конструктивных решений остается ответственностью пользователя.

Кому подойдёт

Плотникам, подрядчикам и опытным самостоятельным строителям, которым нужен мобильный расчетчик и наглядная схема стропильной системы на iPhone или iPad.

Расчёт крыш-стропильных систем

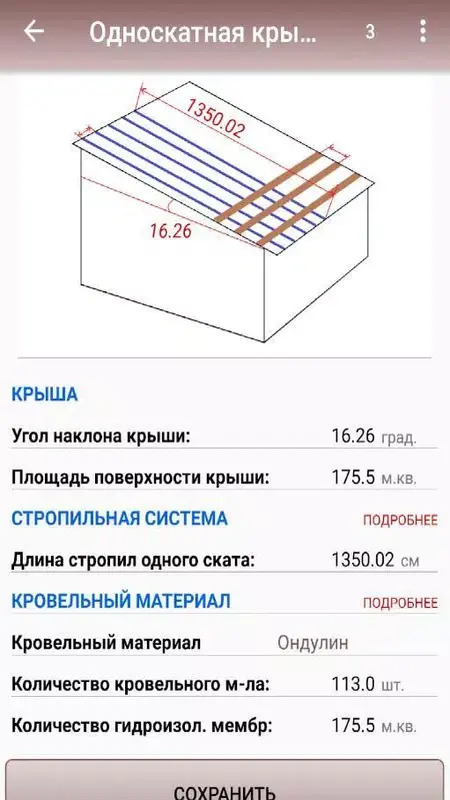

Android-приложение Расчёт крыш-стропильных систем из RuStore ориентировано на вычисление параметров односкатной, двускатной, мансардной и вальмовой крыши. Оно считает площадь, угол, длину и количество стропил, шаг, обрешетку и материалы покрытия, а также показывает графическое представление будущей крыши.

Набор функций полезен для предварительной проверки: можно получить длину стропил, ряды и шаг, параметры обрешетки, площадь и ориентировочное количество кровельного материала. Поддержка нескольких распространенных покрытий делает результат практичным для подготовки закупки и сверки объемов.

Сильная сторона — автономный прикладной сценарий, когда не требуется строить весь дом. Пользователь вводит размеры конкретной крыши и получает расчет. Это быстрее, чем создавать BIM-модель ради одного числа, но и уровень результата другой: приложение не выпускает комплексный архитектурный раздел и не заменяет профессиональную проверку несущей схемы.

Лучший способ использовать такой калькулятор — как вторую проверку. Сначала размеры снимаются с проекта, затем расчет выполняется в приложении и сравнивается с ведомостью или ручной контрольной формулой. Если расхождение заметное, нужно искать ошибку в исходных размерах, свесах или выбранной схеме, а не усреднять два результата.

Плюсы

1. Расчет нескольких распространенных типов крыш.
2. Параметры стропил, шага, обрешетки и материалов в одном мобильном инструменте.
3. Графическое представление результата помогает проверить ввод.
4. Подходит для быстрой полевой сверки на Android.

Минусы

1. Не предназначено для комплексной архитектурной документации.
2. Расчет геометрии и расхода материалов не является заменой инженерной проверки несущей способности.

Кому подойдёт

Самостоятельным строителям и подрядчикам, которым нужен компактный Android-инструмент для повторной проверки размеров, стропил, обрешетки и кровельного материала.

Как выбрать программу под свою задачу

Универсального лидера здесь нет, потому что проект крыши распадается на разные уровни ответственности. Для эскиза важна скорость, для архитектора — согласованная модель, для конструктора — расчет, для кровельщика — раскладка и спецификация, для мастера на объекте — быстрый контроль размеров. Ошибка выбора возникает, когда от программы одного класса ждут результат другого.

1. Нужно придумать форму крыши частного дома. Начинайте с Мой Дом 3D или SketchUp for Web. Первый быстрее ведет от плана дома к типовой крыше, второй свободнее в нестандартной геометрии.
2. Нужен профессиональный архитектурный проект. Revit, Archicad, Renga и nanoCAD BIM Строительство лучше подходят для согласованной модели и документации.
3. Нужны точные чертежи в DWG. AutoCAD с Architecture toolset дает гибкую геометрию и сильный чертежный процесс.
4. Проектируется деревянный каркас с производственной деталировкой. Dietrich's ориентирован на крышу и деревянные элементы как на производственную систему.
5. Нужно проверить несущую схему. ЛИРА 10 относится к расчетному этапу и требует инженерной постановки задачи.
6. Нужна раскладка кровельных материалов. KladEra закрывает схемы укладки, раскрой и спецификацию после того, как геометрия скатов определена.
7. Нужна быстрая проверка на объекте. RedX Roof и Расчёт крыш-стропильных систем удобны как мобильные помощники, но не как единственный источник рабочей документации.

Практический рабочий процесс: от обмеров до проверенного проекта

1. Зафиксируйте исходную геометрию здания

Сначала нужен проверенный контур стен, отметки этажей и перекрытий, положение несущих опор, фронтонов, дымоходов, вентиляционных выходов и лестничного проема. Крыша, построенная по приблизительным размерам, создает ложную точность: 3D-модель выглядит убедительно, но все последующие длины и площади будут смещены. Для реконструкции дополнительно фиксируют фактические отклонения стен и диагоналей.

Полезная база перед началом моделирования — обмерный план дома. Он нужен не только для интерьера: точный контур здания определяет положение карниза, длину скатов и геометрию пересечений крыши.

2. Сначала решите архитектурную форму, потом считайте конструктив

На эскизном этапе сравните несколько вариантов с одинаковым контуром здания. Смотрите не только на внешний вид, но и на длину ендов, количество переломов, сложность водоотвода, размещение окон мансарды и пересечения с инженерными выходами. Чем больше сложных узлов, тем выше требования к рабочей деталировке и монтажу. После выбора формы зафиксируйте уклоны, свесы и высотные отметки — только тогда расчетная модель стропил получает стабильную геометрию.

3. Разделите архитектурную крышу и несущую систему

В BIM-системе объект Крыша часто описывает слои и поверхность, а стропила создаются отдельными балками или специализированными элементами. В расчетном комплексе та же конструкция представляется стержнями, жесткостями и опорами. Эти модели связаны по геометрии, но не идентичны. Проверяйте, что оси расчетных элементов совпадают с реальным положением древесины или металла, а опоры соответствуют стенам, прогонам и стойкам проекта.

4. Проверьте сложные узлы до деталировки

Самые рискованные места — ендовы, примыкания пристроек, пересечение нескольких коньков, слуховые окна, дымоходы, перепады высот и длинные консольные свесы. В 3D удобно искать геометрические коллизии, но этого недостаточно. Для каждого узла нужен разрез или увеличенный фрагмент, где понятны несущие элементы, слои кровли, гидроизоляция и путь отвода воды.

5. Получите независимую контрольную величину

Перед передачей проекта в работу выберите несколько параметров, которые легко проверить вторым способом: площадь простого ската, длину обычного стропила, угол, периметр карниза, количество рядов обрешетки. Выполните ручной расчет или используйте отдельный калькулятор. Совпадение контрольных величин не доказывает правильность всего проекта, но быстро обнаруживает ошибки масштаба, единиц и исходных размеров.

6. Выпустите комплект, понятный другим участникам

Модель ценна только тогда, когда из нее можно получить однозначный набор документов. Минимум: план крыши, фасады, разрез, размеры и отметки, схема несущих элементов, узлы сложных примыканий и спецификация. Для кровельных материалов добавляют раскладку. Для согласования с заказчиком — несколько 3D-видов. Если подрядчик вынужден угадывать решение по одному рендеру, проект еще не готов к строительству.

Что проверить перед передачей проекта в работу

1. Контур крыши совпадает с фактическим контуром стен и не содержит случайных разрывов или наложенных сегментов.
2. Уклоны и высоты всех скатов согласованы: коньки и ендовы сходятся в расчетных точках без ступеней.
3. Свесы заданы осознанно по каждой стороне, а не унаследованы от случайного значения шаблона.
4. Проемы под дымоходы, вентиляцию и мансардные окна имеют реальные габариты и безопасные отступы, которые затем проверяются по профильным нормам и решениям производителей.
5. Стропильная система имеет понятные опоры и путь передачи нагрузок на стены, балки, стойки и фундамент.
6. Разрезы показывают фактическую толщину кровельного пирога, а не условную тонкую поверхность.
7. Площади и длины для закупки учитывают геометрию, но запас и технологические потери рассчитываются по конкретному материалу и схеме раскладки.
8. Документация обновлена после последнего изменения модели; старые экспортированные PDF-файлы не используются как источник размеров.
9. Критичные размеры проверены вторым способом и не расходятся из-за разных единиц измерения.

Типичные ошибки при выборе и использовании софта

Путать визуализацию с инженерным расчетом

Красивый 3D-вид показывает форму, но не подтверждает несущую способность. Даже программа, которая умеет рисовать стропила, не превращает автоматически архитектурную модель в расчетную. Проверяйте, есть ли в выбранном инструменте именно расчетные модели, нагрузки, жесткости и результаты по усилиям. Если этого нет, конструктив проверяется отдельно.

Считать расход покрытия только по площади

Две крыши одинаковой площади могут требовать разного количества листового материала из-за длины скатов, нахлестов, ориентации рядов, ендов и обрезков. Поэтому площадь — лишь исходная величина. Для дорогих листовых и панельных материалов полезнее схема раскладки, где виден реальный раскрой.

Начинать со сложной программы без понятного результата

Профессиональный BIM-комплекс не делает проект автоматически лучше. Если пользователь не понимает, какой комплект документов нужен, он тратит время на интерфейс и библиотеки вместо решения задачи. Формулируйте выход заранее: эскиз, рабочая модель, расчет или раскладка. Тогда сложность инструмента становится оправданной.

Редактировать крышу после расчета и не обновлять конструктив

Изменение высоты конька или уклона меняет длины, усилия, площади и узлы. Если архитектурная модель и расчет живут отдельно, после каждой существенной правки нужен повторный обмен и контроль. Полагаться на старую таблицу или старый экспорт опасно, даже если внешне форма изменилась незначительно.

Использовать мобильный калькулятор как единственный проект

Телефон отлично подходит для быстрой проверки размера, но маленький экран и узкая задача приложения не заменяют комплект документации. Мобильный расчет должен ссылаться на уже утвержденные исходные размеры и работать как контроль, а не как единственное описание будущей крыши.

Как измерить качество результата

Для проекта крыши полезны не субъективные оценки вроде удобно или красиво, а проверяемые критерии. Их можно использовать и при выборе программы, и при внутренней приемке модели.

1. Геометрическая согласованность. На плане, фасаде, разрезе и в 3D совпадают коньки, свесы, ендовы и отметки.
2. Повторяемость расчета. Контрольные длины и площади при независимой проверке отличаются только в пределах выбранной точности округления.
3. Полнота документации. По комплекту можно понять форму, размеры, узлы, несущую схему и материалы без устных пояснений автора.
4. Управляемость изменений. После правки стены или уклона связанные виды и спецификации обновляются без скрытых старых значений.
5. Трассируемость данных. Понятно, из какой версии модели получен каждый чертеж или расчет.
6. Пригодность для следующего этапа. Архитектурный эскиз можно передать конструктору, расчет — архитектору для координации, а раскладку — поставщику и монтажной бригаде.

Если проект дома еще не сформирован целиком, полезно сначала сверить общий процесс в материале о том, как сделать проект дома самостоятельно. Крыша должна завершать согласованную архитектурную систему, а не компенсировать ошибки нижних этажей.

Короткий итог по выбору

Для самостоятельного эскиза частного дома наиболее прямой путь дает Мой Дом 3D: он начинает с общей модели здания и позволяет быстро подобрать форму крыши. SketchUp for Web лучше подходит для свободной нестандартной геометрии. AutoCAD, Revit, Archicad, nanoCAD и Renga нужны там, где крыша входит в профессиональную документацию. Dietrich's силен в деревянной деталировке, ЛИРА 10 — в расчетной проверке, KladEra — в раскладке кровельных материалов. Мобильные RedX Roof и Расчёт крыш-стропильных систем удобны как полевые и контрольные инструменты.

Оптимальный рабочий процесс часто использует не одну программу, а связку. Эскиз дает геометрию, BIM- или CAD-среда оформляет проект, расчетный комплекс проверяет несущую схему, специализированный кровельный инструмент готовит раскладку, а мобильное приложение помогает сверить размеры на объекте. Такой разделенный подход проще контролировать: у каждого этапа есть свой проверяемый результат и понятная ответственность.

Матрица приемки проекта крыши

Ниже — контрольная матрица, которую удобно проходить перед заморозкой версии. Она не привязана к конкретной программе и поэтому помогает сравнить качество результата при переходе между разными средами проектирования.

Архитектурная форма

Проверьте совпадение всех коньков, ендов и карнизов на плане, фасадах и в 3D. Убедитесь, что ни один скат не появился только ради устранения визуального дефекта модели.

Высотные отметки

Сверьте уровень мауэрлата или опорной линии, высоту конька, отметки переломов и положение крыши относительно верхнего перекрытия.

Свесы

Проверьте значения по каждой стороне, особенно у пристроек, фронтонов, террас и участков, где водосток должен пройти рядом с окнами или колоннами.

Проемы

Сверьте дымоходы, вентканалы, мансардные окна и технические выходы. В модели должен быть реальный проем, а не только графическое изображение на поверхности.

Несущая схема

Отдельно проследите путь нагрузки от каждого стропила или фермы к стенам, балкам, стойкам и далее к фундаменту. Элемент без понятной опоры — повод остановить выпуск.

Документы

Откройте каждый лист после последнего пересчета модели и убедитесь, что размеры, марки и спецификации относятся к одной версии.

Материалы

Сравните общую площадь с раскладкой. Большая разница между геометрической площадью и количеством закупаемого материала должна иметь объяснение: нахлест, раскрой, резерв или формат листа.

Передача данных

При экспорте в другой формат откройте полученный файл в целевой программе и визуально сравните контрольные размеры. Сам факт успешного экспорта не гарантирует корректную геометрию.
