Как сделать проект крыши частного дома

Проект крыши частного дома начинается не с выбора покрытия и не с красивой 3D-картинки. Сначала фиксируют геометрию здания, назначение чердака или мансарды, расположение несущих стен, дымоходов и вентиляционных выходов, затем выбирают форму кровли и проверяют, как она работает вместе со всем домом. Только после этого модель превращают в комплект понятных чертежей. Ниже — практический порядок работы: от исходных данных до проверки результата и передачи проекта конструктору.

Что считать проектом крыши, а что остается эскизом

Эскиз отвечает на вопросы о форме: где проходит конек, сколько скатов у крыши, как выглядит дом с улицы, где располагаются карнизы, фронтоны, слуховые окна и примыкания. Проект идет дальше. В нем фиксируются размеры, отметки, уклоны, водоотвод, проходы инженерных систем, состав покрытия и узлы, от которых зависит совместимость конструкций. Для рабочего комплекта также нужен расчет несущей части. Графическая модель без расчетной проверки помогает согласовать идею, но не заменяет конструктивную документацию.

ГОСТ 21.501-2018 относит план кровли к рабочим чертежам архитектурных и конструктивных решений и предусматривает нанесение на него характерных элементов и устройств. Поэтому полезный цифровой проект должен позволять без двусмысленности восстановить форму крыши и ее привязку к зданию. Внутренний обзор Xeon Live о самостоятельной подготовке проекта дома удобно использовать как общий контекст: кровля должна быть согласована с этажами, фасадами и инженерией, а не существовать отдельной моделью.

1. План крыши в проекции сверху с основными размерами, свесами, коньками, ендовами и ребрами.
2. Фасады и минимум один характерный разрез, по которым видны высотные отметки и реальная геометрия скатов.
3. Схема водоотвода: направление стока, положение желобов, воронок и водосточных стояков в привязке к фасадам.
4. Положение дымоходов, вентиляционных выходов, мансардных окон, люков и других проходок.
5. Ведомость слоев и материалов с понятными обозначениями, без подмены конструктивного расчета каталогом покрытий.
6. Отдельная расчетная часть для стропил, балок, ферм и соединений, выполненная по действующим нормам и проверенная специалистом.

Какие исходные данные собрать до моделирования

Большинство ошибок в проекте появляется до открытия программы. Неверная длина стены, забытая вентшахта или неучтенное положение лестницы меняют форму крыши сильнее, чем выбор конкретного редактора. Поэтому сначала создают один набор исходных данных и используют его во всех моделях, чертежах и расчетах. Такой подход особенно важен, когда архитектурную модель ведет один человек, а конструктивную часть проверяет другой.

1. Габариты дома по наружному контуру и размеры выступающих частей: эркеров, веранд, крылец, пристроек, террас.
2. Толщина наружных и внутренних стен, положение несущих стен, колонн и опор, на которые реально передаются нагрузки.
3. Высотные отметки этажей, толщина перекрытия над верхним этажом, высота аттиковых или фронтонных стен.
4. Назначение подкровельного пространства: холодный чердак, технический объем, жилая мансарда или сочетание нескольких зон.
5. Положение лестницы, дымоходов, вентиляции, стояков, инженерных шахт, мансардных окон и будущих проходов через кровлю.
6. Регион строительства и данные, необходимые для определения снеговых и ветровых воздействий по СП 20.13330.2016.
7. Предпочтительный тип покрытия и требования его производителя к основанию, минимальному уклону, шагу обрешетки и узлам примыканий.
8. Ограничения по архитектуре: высота здания, допустимая высота конька, вид со стороны улицы, соседние объемы, требования проекта участка.

Для существующего дома исходные размеры проверяют по фактическому обмеру, а не только по старому плану. Для нового здания используют актуальную архитектурную модель. Если верхний этаж еще меняется, крышу лучше держать параметрической или как минимум строить от одного контрольного контура: тогда корректировки стен не расходятся с чертежами кровли.

Как выбрать форму крыши без лишней сложности

Простая форма дает меньше пересечений скатов, ендов и коротких участков водоотвода. Это облегчает моделирование, деталировку и последующую проверку. Сложная композиция оправдана архитектурой дома, планировкой мансарды или необходимостью перекрыть несколько объемов разной высоты. Добавлять переломы только ради выразительности невыгодно: каждое новое примыкание требует отдельного узла и повышает требования к согласованию чертежей.

1. Двускатная. Хорошая базовая схема для прямоугольного объема. Геометрию легко проверить по плану и разрезу, фронтоны остаются читаемыми.
2. Вальмовая. Скаты закрывают торцы дома, поэтому на плане появляются накосные линии и больше сопряжений. Особенно важно контролировать карнизный контур.
3. Ломаная. Используется для увеличения полезного объема мансарды. Проект требует точных высот переломов и проверки внутреннего габарита помещений.
4. Многощипцовая. Подходит для сложного плана здания, но дает ендовы и пересечения нескольких коньков. Такой вариант лучше моделировать в BIM или полноценном 3D.
5. Плоская. Визуально проще, но требует отдельного внимания к уклонам к воронкам, парапетам, примыканиям и водоотводу. Ее нельзя считать «крышей без уклона».

СП 17.13330.2017 задает требования к кровлям как к системе, а не только к верхнему покрытию. Поэтому форму выбирают одновременно с принципом водоотвода, вентиляцией подкровельного пространства и конструкцией ограждения. На этапе концепции достаточно сравнить несколько вариантов по геометрии и числу сложных узлов; окончательные решения закрепляют после расчетной проверки.

Пять способов подготовить модель и чертежи крыши

Редакторы решают разные части задачи. Мой Дом 3D удобен для понятной концепции частного дома и быстрой проверки формы. Revit и Renga подходят для информационной модели здания и выпуска согласованных видов. ZWCAD удобен там, где основным результатом остаются точные 2D-чертежи. SketchUp быстро показывает объем и помогает сравнить геометрию. В подборке Xeon Live собраны и другие программы для проектирования крыши, но ниже разобраны пять самостоятельных рабочих сценариев.

1. Мой Дом 3D — быстрый проект формы крыши вместе с домом

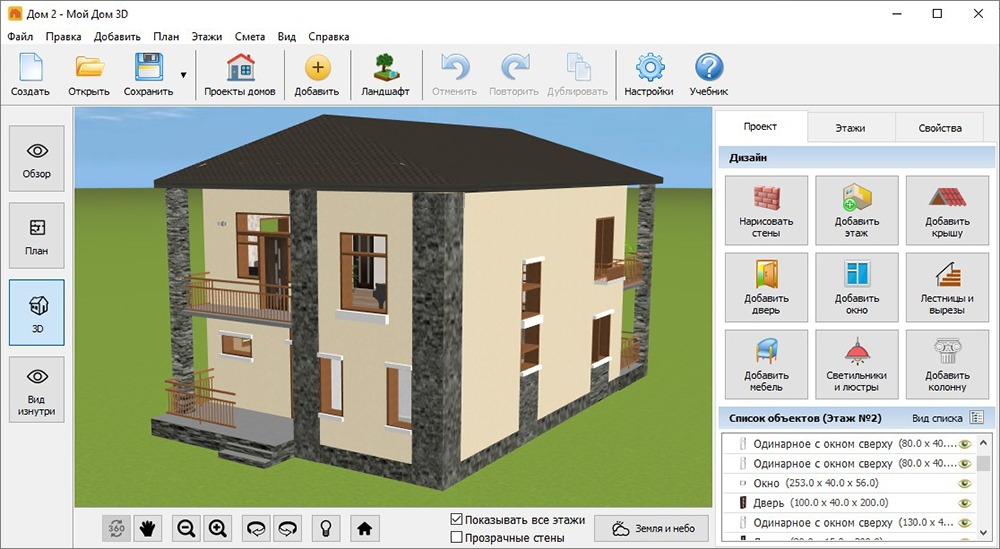

Первый сценарий выполняем в Мой Дом 3D. В редакторе строится поэтажный план, а крыша добавляется поверх готового объема. Это удобно для владельца дома, которому нужно согласовать форму, высоту, свесы, внешний вид и мансарду до передачи материалов проектировщику. Отдельный обзор Мой Дом 3D на Xeon Live помогает заранее понять назначение программы. Несущую способность стропильной системы этот сценарий не рассчитывает, поэтому итог рассматривают как архитектурно-планировочную основу.

Порядок работы

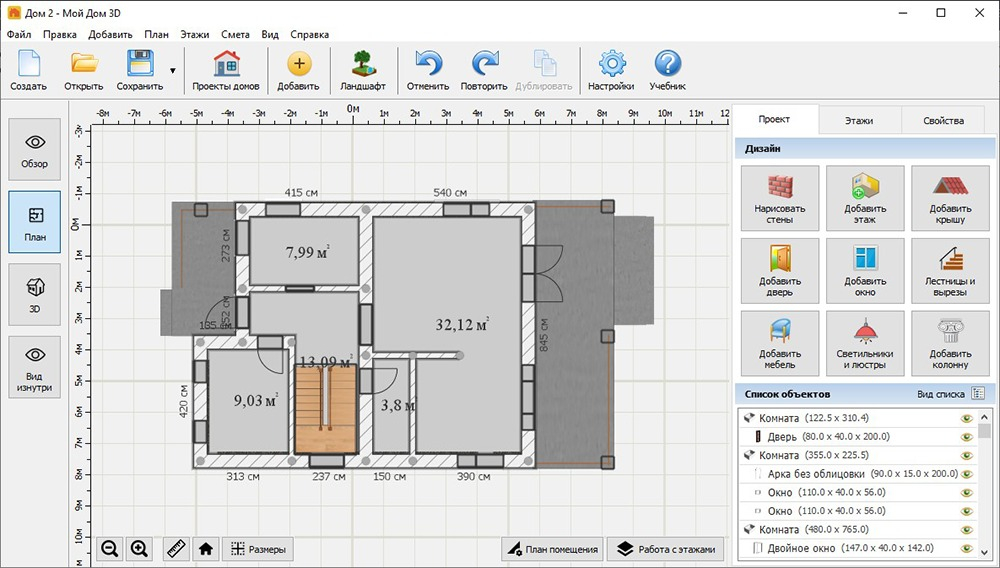

1. Создайте новый проект и сначала вычертите наружный контур верхнего этажа. В свойствах стен задайте размеры, которые совпадают с исходным планом, а не приблизительные значения по картинке.
2. Добавьте этажи и перекрытия, если крыша относится к двухэтажному дому или мансарде. До кровли проверьте лестничный проем, вентиляционные шахты и дымоход: позже они пересекут скаты.

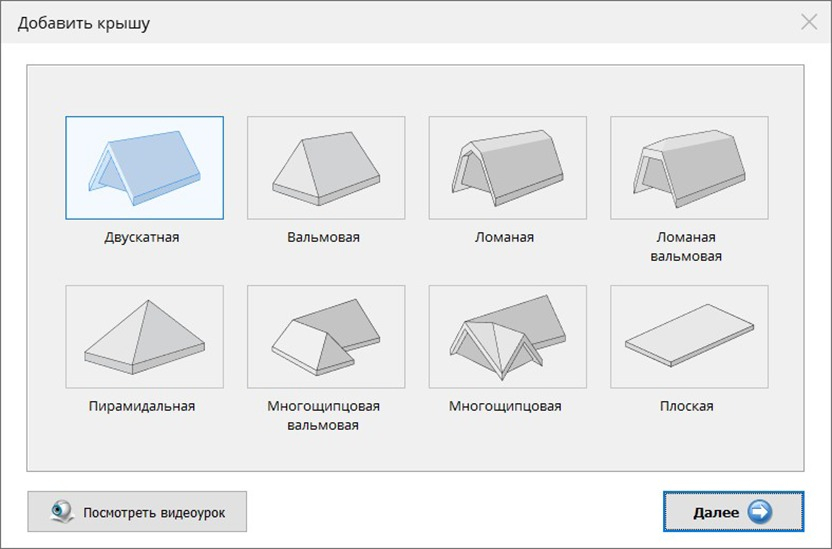

3. Выберите команду «Добавить крышу» и базовую форму. В программе предусмотрены типовые варианты, включая двускатную, вальмовую, ломаную, пирамидальную, многощипцовую и плоскую формы.
4. Настройте геометрию: высоту, угол и элементы выбранного шаблона. После каждого изменения переключайтесь в 3D и смотрите не только фасад, но и торцы, карнизы и места примыкания к пристройкам.
5. Назначьте материал покрытия для визуальной проверки. Материал в модели помогает оценить внешний вид, но не определяет конструктивный состав кровельного пирога и не заменяет требования производителя.
6. Если нужен теплый мансардный этаж, вернитесь к разрезу и проверьте полезную высоту помещений. Красивый внешний силуэт не должен создавать внутри зоны, которыми невозможно нормально пользоваться.
7. Сохраните план и изображения проекта. В отдельном файле зафиксируйте параметры, которые должен проверить конструктор: пролеты, опоры, нагрузки, расчетные сечения и узлы соединений.

Что проверить перед передачей модели

Совместите 2D-план и 3D-вид: свесы должны одинаково относиться к стенам со всех сторон, фронтоны не должны появляться там, где задумана вальма, а крыша пристройки не должна входить в основной объем случайным пересечением. Отдельно отметьте места дымоходов и вентиляции. Модель полезна как техническое задание, когда по ней однозначно видно, какой результат требуется получить в рабочем проекте.

Плюсы

1. Понятная связь крыши с поэтажным планом и внешним видом дома.
2. Быстрое сравнение нескольких типовых форм без сложной подготовки BIM-модели.
3. Одновременная работа с мансардой, фасадом, окнами, дверями и общими пропорциями здания.
4. Русскоязычный интерфейс и ориентированность на частное домостроение.

Минусы

1. Не заменяет расчет стропил, балок, ферм и соединений по строительным нормам.
2. Геометрическая свобода ниже, чем в профессиональных BIM- и CAD-системах при сложных пересечениях скатов.
3. Для рабочего комплекта конструктивных чертежей потребуется перенос подтвержденных решений в инженерный инструмент или работа конструктора.

Кому подойдёт

Владельцу частного дома, дизайнеру или начинающему проектировщику, которому нужно быстро собрать понятную архитектурную модель, сравнить формы крыши и подготовить наглядное техническое задание для дальнейшей инженерной проработки.

2. Autodesk Revit — BIM-сценарий через контур, уклоны и уровни

Revit удобен, когда крыша должна быть частью единой информационной модели: изменение стен, уровней и проемов сразу видно на связанных видах. В материале Xeon Live о Autodesk Revit программа рассматривается именно как BIM-инструмент. Для обычной скатной крыши базовым остается Roof by Footprint: граница строится по стенам или линиям, а уклон задается для выбранных сегментов.

Порядок работы

1. Откройте план уровня, на котором должна располагаться крыша. До моделирования проверьте отметку уровня и верх наружных стен.

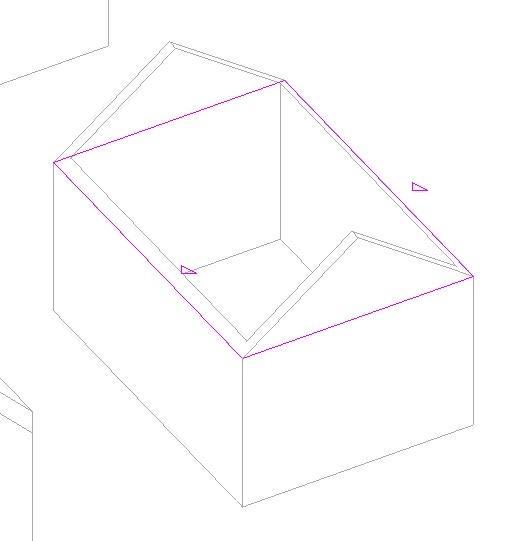

2. На вкладке Architecture выберите Roof by Footprint. Для прямоугольного дома удобно использовать Pick Walls: контур получает связь с существующими стенами.
3. Задайте Overhang до завершения контура. Для каждого граничного сегмента проверьте Defines Roof Slope: именно этот параметр определяет, формирует ли сторона скат.
4. Замкните контур без самопересечений и завершите режим редактирования. Откройте 3D-вид и сразу проверьте конек, карнизы и фронтоны.
5. Для локально сложной геометрии используйте дополнительные контуры, Roof by Extrusion или крышу по грани только там, где обычный контур не дает нужного результата. Сложность инструмента должна соответствовать реальной форме здания.
6. Создайте разрез через главный конек. На разрезе проверяются высоты, сопряжение со стенами, внутренний объем мансарды и положение перекрытия.
7. Добавьте необходимые проемы, желоба и другие элементы модели, затем подготовьте виды и листы. Расчет несущей системы ведите отдельно или в связанном конструктивном процессе.

Контроль результата

Сильная сторона BIM-подхода — согласованность видов. Если контур крыши выглядит правильно в 3D, но на разрезе возникает неверная отметка, проект не считается согласованным. Проверьте как минимум план, два фасада, разрез и трехмерный вид. После правки стены снова просмотрите все эти виды, а не только окно, в котором выполнялось изменение.

Плюсы

1. Параметрическая связь крыши с уровнями, стенами и моделью здания.
2. Удобный выпуск планов, разрезов, фасадов и спецификаций из одной модели.
3. Несколько способов построения крыши для простых и сложных форм.
4. Хорошо подходит для командного BIM-процесса и крупных проектов.

Минусы

1. Высокий порог освоения по сравнению с бытовыми планировщиками.
2. Избыточен для разовой простой концепции небольшого дома.
3. Архитектурная модель сама по себе не является расчетом деревянной стропильной системы.

Кому подойдёт

Архитектору, BIM-моделлеру и проектной команде, где крыша должна оставаться связанной с общей моделью здания и выпускаться в составе согласованной документации.

3. Renga — российский BIM-процесс с объектом «Крыша»

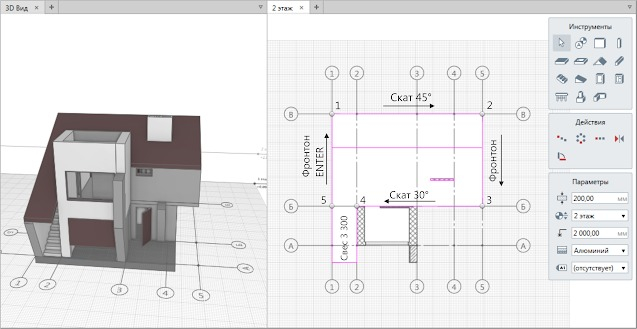

В Renga для скатных и плоских крыш предусмотрен отдельный объект «Крыша». Параметры задаются для всего объекта и для отдельных сегментов: форма сегмента, угол наклона, уровень и свес. В статье Xeon Live о Renga можно посмотреть место программы среди BIM-решений для зданий. Для частного дома особенно полезна возможность держать модель, планы уровней, разрезы, фасады и чертежи в одном проекте.

Порядок работы

1. Сделайте текущим уровень, на котором размещается крыша, и убедитесь, что контур верхнего этажа уже завершен.
2. На панели инструментов выберите «Крыша». Определите способ построения и задайте общие параметры объекта.
3. Для каждого сегмента выберите форму «Скат» или «Фронтон». После этого задайте угол наклона, уровень ската и свес. Эти параметры удобно контролировать сразу по характерным точкам.
4. Постройте контур последовательно по точкам. Границы крыши не должны самопересекаться. Для сложной формы лучше разделить задачу на понятные участки, а не пытаться получить все одним длинным контуром.
5. После завершения выделяйте середины сегментов и проверяйте параметры каждого ската. Именно здесь чаще всего обнаруживаются случайно отличающиеся углы или свесы.
6. Создайте проемы для технологических проходов отдельным инструментом и проверьте их на планах и разрезах. Мансардные и слуховые элементы оформляйте как отдельные конструктивные задачи, а не декоративные накладки.
7. Получите чертежные виды из модели и проверьте, что марки, размеры и спецификации читаются без необходимости угадывать геометрию по 3D.

Что дает BIM на этом этапе

Renga хранит не только поверхности, но и объектные свойства. Это помогает отличать архитектурную геометрию от случайного набора линий и поддерживать единообразие проекта. Для крыши особенно полезны параметры площади, толщины, уровня и многослойного материала. Их используют для ведомостей, но расчет несущих элементов выполняется по отдельным расчетным данным.

Плюсы

1. Отдельный объект крыши с параметрами скатов и свесов.
2. Связь 3D-модели с чертежами, разрезами, фасадами и спецификациями.
3. Русскоязычная документация и ориентация на проектирование зданий.
4. Подходит для совместной архитектурной и инженерной модели.

Минусы

1. Требует понимания BIM-логики и структуры проекта.
2. Для быстрой разовой картинки процесс тяжелее, чем в простом домашнем планировщике.
3. Стропильная схема и проверка несущей способности требуют отдельной инженерной проработки.

Кому подойдёт

Проектировщику, архитектурному бюро и команде, которая выпускает комплект чертежей из информационной модели и хочет использовать российскую BIM-систему.

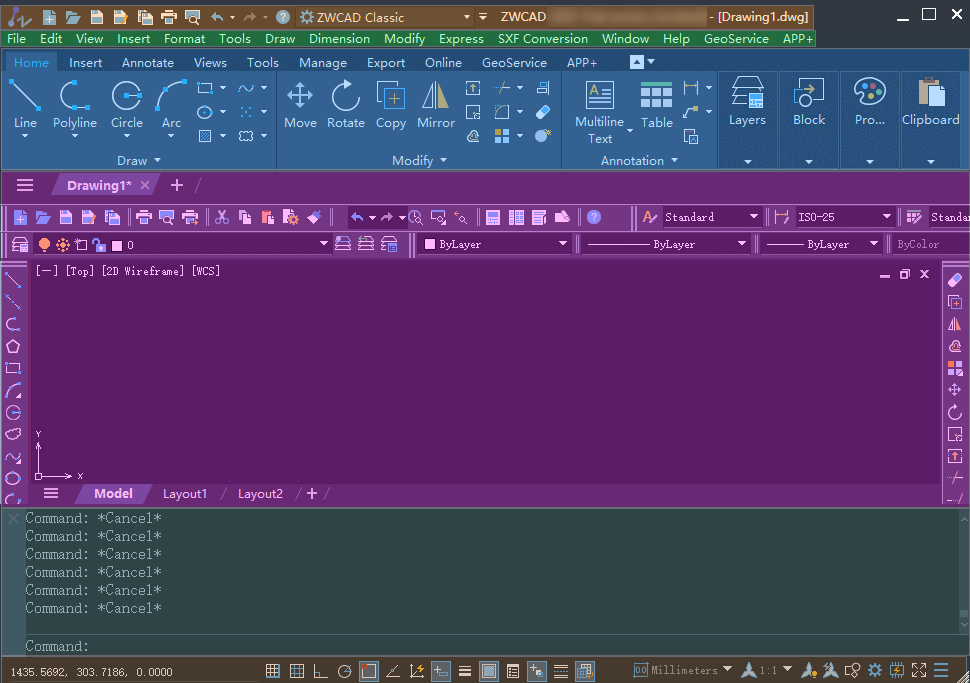

4. ZWCAD — точный 2D-план кровли и рабочая графика

ZWCAD полезен, когда результатом должен стать привычный DWG-комплект: план кровли, фасады, разрезы, узлы и листы. В отличие от специализированных планировщиков, программа не выбирает форму крыши за пользователя. Здесь важны слои, полилинии, привязки, размеры и дисциплина оформления. Для выбора CAD-среды можно свериться с подборкой САПР на Xeon Live.

Порядок работы

1. Создайте отдельные слои для контура стен, карнизов, коньков, ендов, ребер, инженерных проходок, размеров и текстовых обозначений. Это позволяет включать и проверять группы данных независимо.
2. Подложите проверенный план верхнего этажа или начертите его по координатам. Перед крышей зафиксируйте наружный контур и оси, чтобы изменения не происходили случайно.
3. Постройте карнизный контур с учетом свесов. Используйте объектные привязки, а не визуальное попадание курсором. Для симметричных скатов опирайтесь на оси и точные расстояния.
4. Проведите линии коньков, ребер и ендов. В местах пересечений увеличьте масштаб и уберите разрывы, дублирующиеся линии и микросегменты.
5. Нанесите уклоны, высотные отметки, основные размеры, марки проходок и элементы водоотвода. Не перегружайте план тем, что лучше читается на разрезе или отдельном узле.
6. Создайте фасады и разрезы по тем же контрольным размерам. При ручном 2D-процессе каждую правку на плане приходится переносить на связанные виды сознательно, поэтому заведите лист проверки изменений.
7. Соберите листы и распечатайте их в PDF для контрольного просмотра. Ошибки толщин линий, масштаба и читаемости часто заметнее именно на итоговом листе, чем в модели.

Как не потерять согласованность в 2D

CAD-чертеж дает точность, но не гарантирует автоматического соответствия видов. После каждого изменения формы крыши сравнивайте три контрольные точки: высоту конька на разрезе, положение карниза на фасаде и его проекцию на плане. Для сложных крыш полезно вести таблицу ревизий внутри команды, но в публикуемом комплекте достаточно четких обозначений и актуальных листов.

Плюсы

1. Точный 2D-чертеж с привычными инструментами размеров, слоев и печати.
2. Подходит для оформления плана кровли и узлов в DWG-процессе.
3. Гибкость: пользователь сам определяет структуру слоев, блоков и листов.
4. Удобен при обмене чертежами с подрядчиками, которые работают в CAD.

Минусы

1. Геометрию и согласованность видов приходится контролировать вручную сильнее, чем в BIM.
2. Нет готового бытового мастера крыши, который сразу предлагает типовые формы.
3. Расчет конструкций не возникает автоматически из 2D-чертежа.

Кому подойдёт

Проектировщику и конструктору, которые выпускают рабочую документацию в DWG и предпочитают контролировать графику, слои и размеры напрямую.

5. SketchUp — быстрый объемный эскиз и проверка пропорций

SketchUp особенно удобен на раннем этапе, когда нужно быстро поднять объем и сравнить форму крыши без сложной структуры BIM-проекта. В справке программы есть отдельный пример построения вальмовой пирамидальной крыши через Rectangle, диагонали Line и подъем центральной точки инструментом Move. На Xeon Live есть отдельная страница о SketchUp. Для рабочего проекта из такой модели все равно нужно подготовить размерные чертежи и расчетную часть.

Порядок работы

1. Создайте точный контур верхнего этажа и сгруппируйте стены. Крыша должна быть отдельной группой, чтобы ее редактирование не разрушало геометрию дома.
2. Для простой вальмовой формы нарисуйте прямоугольник по наружному карнизному контуру, проведите две диагонали и получите центральную точку.

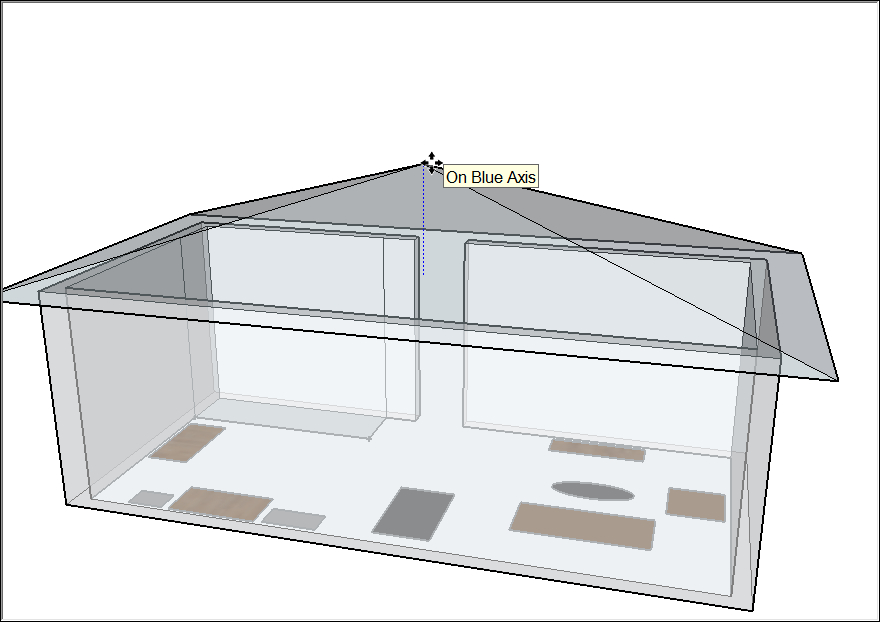

3. Инструментом Move переместите центральную точку вверх по синей оси. Числовое значение высоты вводите в поле измерений, чтобы не работать на глаз.
4. Для двускатной крыши вместо центральной точки формируют линию конька. При сложном плане сначала разделите кровлю на простые объемы и только затем объединяйте визуальную композицию.
5. Проверьте модель ортогональными видами сверху, спереди и сбоку. Перспектива полезна для восприятия, но не заменяет геометрическую проверку.
6. Добавьте размерные контрольные линии и сцены для основных ракурсов. Итоговые виды экспортируйте как иллюстрации к техническому заданию, а рабочие размеры перенесите в CAD или BIM-проект.
7. Не моделируйте декоративные мелочи раньше основных узлов. Пока не подтверждены конек, свесы, примыкания и высоты, водосточные элементы и текстуры только мешают замечать ошибки.

Плюсы

1. Очень быстрый переход от плана к понятному трехмерному объему.
2. Удобное сравнение нескольких вариантов силуэта и высоты конька.
3. Простые инструменты точного ввода размеров и работы с группами.
4. Подходит для презентации идеи заказчику и обсуждения архитектуры.

Минусы

1. Без дополнительного процесса модель не превращается автоматически в полноценный комплект рабочей документации.
2. Сложные крыши требуют аккуратной организации групп и геометрии, иначе появляются лишние пересечения.
3. Несущая схема и нормативный расчет выполняются отдельно.

Кому подойдёт

Архитектору, дизайнеру, владельцу дома и визуализатору, которому нужен быстрый объемный макет для сравнения форм, обсуждения фасада и подготовки исходных материалов для дальнейшего проектирования.

Как превратить модель в комплект чертежей

Независимо от выбранной программы модель полезна только тогда, когда из нее понятно, что именно должно быть построено и проверено. После утверждения формы крыши создайте единый набор видов. Для небольшого частного дома обычно достаточно плана кровли, фасадов, одного или нескольких разрезов и отдельной схемы несущей системы. Узлы примыканий и проходок оформляют там, где типового решения недостаточно.

1. План кровли. Показывает контур, коньки, ребра, ендовы, уклоны, свесы, проходки и водоотвод. Размеры должны позволять восстановить геометрию.
2. Разрез. Фиксирует отметки, высоту конька, толщину конструкций и внутренний объем чердака или мансарды.
3. Фасады. Нужны для проверки пропорций, высоты карнизов, фронтонов и соответствия крыши архитектуре дома.
4. Схема несущих элементов. Отдельно показывает стропила, балки, прогоны, стойки, фермы и опоры. Размеры сечений и соединения назначают по расчету.
5. Узлы. Карниз, конек, ендова, примыкание к стене, проход дымохода, мансардное окно и другие сложные места показывают крупнее.
6. Ведомости. Материалы, площади и количество элементов удобно считать по подтвержденной геометрии, но итоговую закупку сверяют с правилами конкретного производителя.

ГОСТ 21.501-2018 прямо предусматривает планы кровли и требования к составу рабочей графики. Он полезен как ориентир оформления: даже частный проект выигрывает от однозначных осей, отметок, размерных привязок и маркировки элементов. Красивый рендер можно приложить дополнительно, но основным документом для проверки остаются измеримые виды.

Нагрузки и несущая система: граница самостоятельного проекта

Архитектурную форму крыши реально подготовить самостоятельно, но расчет несущей системы относится к инженерной части. СП 20.13330.2016 регулирует нагрузки и воздействия, в том числе снег и ветер; СП 64.13330.2017 задает правила для деревянных конструкций. Эти данные зависят от региона, схемы работы элементов, материала, соединений и сочетаний нагрузок. Поэтому выбирать сечение стропил только по таблице из интернета или копировать шаг из соседнего дома нельзя.

В самостоятельной модели фиксируют расчетную схему как техническое задание: где лежат мауэрлаты или опорные балки, на какие стены передаются усилия, где планируются прогоны, стойки, затяжки, фермы, распорки. Конструктор получает геометрию и проверяет ее. После расчета архитектурная модель корректируется, если выбранная форма создает неприемлемые пролеты, концентрированные нагрузки или сложные соединения.

1. Не назначайте сечение стропил по одному только пролету без учета нагрузок, материала и расчетной схемы.
2. Не переносите узел соединения с фотографии: тип крепежа и расположение связей должны соответствовать расчетной работе узла.
3. Не ставьте опору на перегородку, если она не является несущей и под ней нет продолжения расчетной системы.
4. Не считайте снеговую нагрузку одинаковой для всей страны: исходные данные определяются для конкретного района строительства.
5. Не меняйте высоту конька после расчета без повторной проверки: изменение уклона меняет геометрию и работу элементов.
6. Все окончательные размеры несущих элементов и соединений закрепляйте только после инженерной проверки.

Для предварительного сравнения вариантов достаточно оценивать число опор, длину пролетов и количество сложных пересечений. Чем проще силовая схема, тем легче ее рассчитать, изготовить и проконтролировать. Но окончательный выбор делают не по визуальной простоте, а по расчету.

Кровельный пирог, утепление и вентиляция

Проект теплой мансарды и холодного чердака принципиально различается. В холодном чердаке утепление обычно связано с перекрытием верхнего этажа, а скаты остаются частью холодной зоны. В мансарде тепловая оболочка проходит по скатам и требует согласования утеплителя, пароизоляции, ветрозащиты, вентиляционных зазоров и внутренней отделки. Действующий СП 50.13330.2024 посвящен тепловой защите зданий и заменил редакцию 2012 года.

На чертеже не обязательно расписывать каждый слой внутри общего плана крыши. Удобнее дать тип конструкции и вынести состав в отдельный узел или ведомость. При этом модель должна показывать реальную толщину пакета там, где она влияет на карниз, мансардное окно, примыкание к стене или высоту помещения. Иначе 3D-геометрия будет выглядеть аккуратно, а рабочие узлы не сойдутся по отметкам.

1. Зафиксируйте, где проходит тепловой контур здания: по перекрытию или по скатам.
2. Для каждой конструкции укажите последовательность слоев от помещения к улице и их назначение.
3. Проверьте непрерывность теплоизоляции в зоне мауэрлата, карниза, фронтона, ендовы и мансардного окна.
4. Предусмотрите вентиляцию подкровельного пространства согласно выбранной системе покрытия и требованиям производителя.
5. Отдельно покажите пароизоляционные и гидроизоляционные примыкания в сложных узлах, где одной подписи на плане недостаточно.
6. Не подменяйте теплотехнический расчет толщиной утеплителя из типового рекламного рисунка.

Водоотвод: как проверить его еще в модели

Вода должна иметь непрерывный путь от каждой точки кровли к организованному выходу. На скатной крыше это означает понятное направление по скатам к желобам и далее к водосточным трубам. На сложной форме особенно внимательно смотрят ендовы: они собирают воду с нескольких плоскостей и не должны упираться в стену, окно или узкий карниз без продуманного решения.

Для плоской кровли принцип тот же, но направление стока создается разуклонкой. На плане отмечают воронки и характерные уклоны. В BIM-модели полезно сделать отдельный контрольный вид без текстур, где читается только геометрия поверхности. В CAD используют стрелки уклонов и отметки. Если после удаления декоративных материалов невозможно понять, куда течет вода, план недостаточно информативен.

1. Проследите путь воды от каждого локального верхнего участка до желоба или воронки.
2. Проверьте, что ендова не заканчивается над дверью, крыльцом или другим неудобным местом без организованного отвода.
3. Согласуйте водосточные трубы с фасадом, окнами, отмосткой и будущей ливневой системой.
4. Не ставьте проходки в самых загруженных водой узлах без отдельной деталировки.
5. Для сложной крыши сделайте схему водосборных зон: она быстро показывает места, где сходятся большие площади скатов.

Как посчитать площадь крыши без путаницы

Площадь нужна для предварительной оценки покрытия, мембран, утеплителя и части доборных элементов. Надежнее считать не «площадь дома плюс процент», а каждую плоскость крыши по ее реальной геометрии. Для простой двускатной формы достаточно двух одинаковых прямоугольников. Для вальмовой и сложной кровли поверхности разбивают на прямоугольники, трапеции и треугольники, а затем суммируют.

В 3D- и BIM-редакторах площадь поверхности часто доступна как свойство объекта, но ее все равно полезно сверить независимым способом на одной-двух плоскостях. Так обнаруживаются случайные дубли, скрытые поверхности или неверные границы. В CAD можно использовать замкнутые полилинии и свойства площади, если контур плоскости построен корректно.

1. Сначала фиксируйте геометрическую площадь скатов без запаса и без упаковочных коэффициентов.
2. Отдельно считайте длины коньков, ребер, ендов, карнизов и примыканий: площадь не заменяет погонные показатели.
3. Технологический запас определяйте по правилам конкретного материала и схеме раскладки, а не единым процентом для всех покрытий.
4. Не вычитайте мелкие проходки автоматически: способ учета зависит от материала и реальной раскладки.
5. После изменения уклона или свеса пересчитывайте ведомость из актуальной модели, а не правьте цифру вручную в старом файле.

Для предварительного бюджета удобно хранить две колонки: «чистая геометрия» и «заказное количество по правилам производителя». Тогда понятна причина расхождения и проще проверить смету после смены покрытия.

Мансарда: проверка полезного пространства на разрезе

Мансардная крыша должна решать две задачи одновременно: формировать архитектуру дома и оставлять внутри пригодное пространство. Для этого основной контрольный документ — разрез. На нем видны высота конька, линия ската, коленные стены, лестница и реальные зоны, где человек сможет свободно перемещаться. План без разреза скрывает большую часть этих ограничений.

Не начинайте с расстановки мебели. Сначала нанесите конструктивную толщину ската, положение несущих элементов и будущую внутреннюю отделку. Затем проверьте проход у лестницы, места окон и инженерных трасс. Только после этого становится понятно, какая часть площади действительно полезна. В сложной ломаной крыше делайте разрезы через разные характерные зоны, потому что один центральный срез не показывает все ограничения.

1. Покажите чистую высоту помещения после учета всех слоев отделки и конструкции ската.
2. Проверьте открывание мансардных окон и доступ к ним без конфликтов с мебелью и стропилами.
3. Согласуйте лестничный проем с несущей системой крыши и перекрытия.
4. Не размещайте вентиляционные каналы и дымоходы после утверждения крыши как случайные «вырезы» — их положение влияет на схему заранее.
5. Отдельно обозначьте неиспользуемые низкие зоны, чтобы они не учитывались в планировке как полноценное пространство.

Как согласовать крышу с фасадом дома

Крыша сильно влияет на визуальную высоту дома. При одинаковом плане изменение угла ската и свеса дает совершенно разные пропорции. Поэтому после каждого серьезного изменения смотрят не только перспективу, но и ортогональные фасады. На них проще заметить, что конек стал слишком высоким, карниз режет окно, а крыша пристройки конфликтует с основным объемом.

Для деловой презентации проекта полезно подготовить два набора иллюстраций: нейтральные фасады с размерами для технического обсуждения и один-два реалистичных вида для согласования внешнего образа. Это снижает риск ситуации, когда заказчик утверждает красивую картинку, не понимая фактических высот и размеров. Статья Xeon Live о визуализации интерьера и экстерьера помогает отделить презентационную картинку от технической модели.

1. Сравнивайте высоту крыши с высотой стен, а не только с общей высотой здания.
2. Проверяйте одинаковость карнизной отметки на фасадах, где она должна совпадать.
3. Следите за тем, чтобы фронтонные окна, балконы и дымоходы не попадали в случайные пересечения со скатами.
4. На пристройках контролируйте линию примыкания: она должна быть решаемой конструктивно, а не просто красиво выглядеть в перспективе.
5. Используйте одинаковые камеры и масштаб для сравнения вариантов — так решение принимается по геометрии, а не по эффектному ракурсу.

Типовые ошибки самостоятельного проекта

1. Крыша строится по внутренним размерам помещений. В результате свесы и коньки смещаются относительно наружных стен. Базовым должен быть проверенный наружный контур и конструктивные оси.
2. Высота конька подбирается только по картинке. На разрезе выясняется, что мансарда слишком низкая или, наоборот, дом визуально становится непропорционально высоким.
3. Дымоход появляется в самом конце. Он попадает в ендову, конек или рядом с мансардным окном. Все проходки закладывают до окончательного утверждения скатов.
4. Сложность формы растет без причины. Каждый новый перелом добавляет узлы, линии водосбора и места потенциальных ошибок. Архитектурный эффект сравнивают с ценой усложнения документации.
5. 3D-модель считают рабочим проектом. Без размеров, разрезов, узлов и расчетной части подрядчик вынужден интерпретировать решение самостоятельно.
6. Расчет стропил заменяется типовой таблицей. Реальные нагрузки, опоры и соединения отличаются от примера, поэтому размеры несущих элементов подтверждает расчет.
7. Площадь покрытия считают по площади дома. Уклон, свесы и сложная форма заметно меняют площадь скатов; расчет выполняют по реальным поверхностям.
8. Водоотвод не показан. На сложной крыше это приводит к неясным ендовам, перегруженным участкам и неудобному расположению труб на фасаде.
9. Чертежи расходятся между собой. После правки плана забывают обновить разрез или фасад. В BIM это отслеживается связями, в 2D нужен отдельный контроль ревизий.
10. Теплая мансарда рисуется как пустая оболочка. Толщина утепления и внутренней отделки позже съедает высоту и меняет примыкания. Эти слои учитывают до финальных размеров.

Чек-лист проверки проекта перед инженерной проработкой

Передавать проект конструктору лучше не в виде набора разрозненных картинок, а как короткий комплект с единой системой размеров. В нем должны совпадать планы, разрезы и фасады. Все спорные места помечают заранее: так специалист тратит время на расчет и конструктивное решение, а не на восстановление авторской задумки.

1. Наружный контур верхнего этажа совпадает с актуальным архитектурным планом.
2. Форма крыши однозначно читается сверху и в 3D; нет случайных пересечений поверхностей.
3. Высота конька и карнизов одинаково указана на разрезах и фасадах.
4. Свесы заданы численно и согласованы с архитектурой, а не оставлены «примерно как на картинке».
5. Все дымоходы, вентканалы, окна и люки нанесены до расчета несущей схемы.
6. Путь воды понятен для каждого ската; положение желобов, ендов и воронок не конфликтует с фасадом.
7. Назначение чердака или мансарды зафиксировано, тепловой контур показан принципиально верно.
8. Есть предварительная схема опор несущей системы без самовольного назначения сечений.
9. Площадь скатов и погонные длины основных элементов получены из актуальной геометрии.
10. Комплект содержит план кровли, фасады, характерные разрезы и список мест, где нужны узлы.
11. Все файлы имеют одну дату ревизии и понятные имена, чтобы не перепутать старую геометрию с утвержденной.

Как проверить рабочий результат после расчета

После того как конструктор возвращает расчет и схему несущих элементов, архитектурная модель должна быть обновлена. Это не формальность. Новые стойки, прогоны, фермы и толщина узлов способны изменить мансарду, высоту потолка, положение окон и инженерных трасс. Контроль выполняют в обратном порядке: сначала несущая схема, затем разрезы, затем фасады и только после этого визуализация.

Хороший критерий готовности — отсутствие данных, которые подрядчик вынужден придумывать на месте. По проекту понятно, где проходят основные элементы, какие размеры подтверждены, какие материалы назначены и где смотреть узел. При этом чертеж не перегружен декоративными подробностями, не влияющими на конструкцию.

1. Сравните расчетную геометрию стропильной системы с архитектурной моделью и устраните пересечения.
2. Обновите высоты и толщины на разрезах после подтверждения конструктивных сечений.
3. Повторно проверьте мансардные окна, дымоходы и вентиляционные каналы относительно несущих элементов.
4. Пересчитайте площади и ведомости после всех геометрических изменений.
5. Сформируйте финальный PDF-комплект и просмотрите его на обычном масштабе экрана и в предполагаемом формате печати.
6. Сверьте номер ревизии на каждом листе и удалите из рабочего каталога устаревшие копии, которые можно перепутать с финальной.

Какой способ выбрать для своей задачи

Для частного заказчика выбор редактора определяется не количеством функций, а ожидаемым результатом. Нужен только понятный вариант формы и мансарды — достаточно простого 3D-планировщика. Нужна согласованная информационная модель и выпуск видов — выбирают BIM. Нужны точные рабочие листы в DWG — подойдет CAD. Нужен быстрый объемный эскиз для обсуждения — SketchUp решает эту задачу быстрее тяжелой проектной системы.

1. Мой Дом 3D: концепция частного дома, сравнение типовых крыш, наглядная 2D/3D-модель для владельца.
2. Autodesk Revit: параметрическая BIM-модель, связанная с уровнями, стенами, разрезами и листами.
3. Renga: российская BIM-среда с объектом крыши, чертежами и спецификациями.
4. ZWCAD: детальная 2D-документация, план кровли, размеры, узлы и DWG-обмен.
5. SketchUp: быстрый объемный эскиз, сравнение пропорций и архитектурных вариантов.

Для расширенного сравнения цифровых инструментов полезны материалы Xeon Live о программах для проектирования частных домов и BIM-системах. Для расчетной части отдельно смотрят инструменты для расчета стропильной системы. Архитектурный редактор и расчетная программа выполняют разные роли, поэтому один список не заменяет другой.

Финальный алгоритм: от идеи до проверенного комплекта

1. Снимите или получите точные исходные размеры дома, уровни и положение несущих опор.
2. Определите назначение подкровельного пространства и инженерные проходки.
3. Выберите две-три разумные формы крыши и сравните их по геометрии, водоотводу и числу сложных узлов.
4. Соберите первый вариант в Мой Дом 3D или другом подходящем редакторе и проверьте объем на фасадах и разрезах.
5. Зафиксируйте утвержденную геометрию: высоту конька, свесы, уклоны, карнизный контур и проходки.
6. Передайте геометрию на конструктивный расчет по действующим СП. Не назначайте несущие сечения только по визуальной модели.
7. После расчета обновите архитектурную модель и устраните конфликты с мансардой и инженерией.
8. Выпустите план кровли, фасады, разрезы, схему несущих элементов, ведомости и необходимые узлы.
9. Проверьте водоотвод, тепловой контур, площади, все отметки и соответствие листов одной ревизии.
10. Сформируйте финальный PDF-комплект для согласования и хранения вместе с исходной моделью.

Итог

Перед финальной передачей полезно открыть проект как новый читатель: сначала посмотреть план без 3D, затем разрез без пояснений автора и только после этого модель. Если геометрия понятна на каждом виде, размеры согласованы, а спорные места вынесены в отдельные узлы, комплект уже выполняет свою основную функцию — передает решение без устных догадок. Такой контроль особенно важен при работе нескольких специалистов и при длительном перерыве между проектированием и реализацией.

Рациональный проект крыши строится по принципу «сначала геометрия, затем расчет, потом документация». Мой Дом 3D дает быстрый первый результат и помогает увидеть дом целиком. BIM-системы удобны для согласования связанных видов, CAD — для точной рабочей графики, SketchUp — для быстрых объемных сравнений. Но ни одна визуальная модель не отменяет проверку нагрузок, несущих элементов и узлов. Финальный комплект должен одинаково хорошо читаться на плане, разрезе и фасаде и не оставлять критичных решений на усмотрение исполнителя на объекте.
