Лучшие программы для BIM-проектирования: 22 решения для моделирования и координации

BIM — Building Information Modeling, то есть информационное моделирование зданий, — давно вышел за рамки красивой 3D-картинки. В зрелом процессе модель связывает геометрию, свойства элементов, документацию, координацию дисциплин и передачу данных на стройку. Российский термин ТИМ означает технологии информационного моделирования. Поэтому выбирать программу нужно не по эффектному рендеру, а по тому, насколько она поддерживает конкретный процесс компании: авторское моделирование, проверку, совместную работу, обмен через Industry Foundation Classes (IFC), выпуск документации и контроль изменений.

Внутри одной категории оказываются очень разные продукты: полноценные авторские BIM-системы, координационные просмотрщики, среды общих данных, параметрические редакторы и инструменты ранней концепции. Чтобы не смешивать эти роли, мы разнесли решения по платформам и в каждой карточке указали, какую задачу продукт закрывает. Для дополнительного сравнения можно открыть рейтинг BIM- и ТИМ-программ на Xeon Live и отдельную подборку систем автоматизированного проектирования.

Что считать хорошей программой для BIM-проектирования

Универсального победителя нет: архитектурное бюро, производитель металлоконструкций, технический заказчик и генподрядчик оценивают программную среду по разным признакам. Поэтому рейтинг построен не вокруг одной функции, а вокруг цепочки от идеи до эксплуатации. Для каждой позиции мы смотрим на роль в процессе, глубину объектной модели, обмен данными, командную работу, автоматизацию документации и то, насколько легко проверить результат вне исходной программы.

1. Авторинг: можно ли создавать строительные объекты со свойствами, а не только свободную геометрию.
2. Документация: связаны ли планы, разрезы, фасады, спецификации и листы с моделью и обновляются ли они после изменений.
3. Открытый обмен: насколько предсказуемо передаются IFC, BIM Collaboration Format (BCF) и формат чертежей DWG и другие согласованные форматы.
4. Координация: есть ли федеративная модель, проверка пересечений, замечания, версии и ответственность.
5. Платформа и инфраструктура: подходит ли решение текущим рабочим станциям, удалённым командам и требованиям ИТ-службы.
6. Автоматизация: доступны ли API, скрипты, параметрические инструменты и повторяемые проверки.
7. Измеримость: можно ли посчитать скорость выпуска, число ошибок, полноту параметров и время закрытия замечаний.

Почему BIM важен маркетингу, продажам и коммуникациям

Для Sostav.ru тема полезна не только проектировщикам. Информационная модель становится источником визуального контента и фактов для презентаций девелопера, тендерных материалов, сайтов объектов, отчётов для инвесторов и коммуникации со стройплощадкой. Но маркетинговой команде важно работать с утверждённой моделью, а не с произвольным 3D-файлом: тогда площади, планировки, стадии и изображения меньше расходятся с проектными данными.

Практический сценарий выглядит так: проектная команда публикует проверенную модель и набор согласованных видов; визуализатор или контент-команда получают нужные ракурсы; изменения проходят через тот же цикл версий; в презентациях указывается стадия проекта. Такая схема снижает риск, что в рекламе останется устаревшая планировка или элемент, который уже изменён в рабочей документации. Для малого объекта полезно заранее подготовить дизайн-проект квартиры или помещения, а для сложного — связать его с инженерными и техническими разделами.

Как читать этот рейтинг

Первой стоит Дизайн Интерьера 3D — это продвигаемый продукт из исходных условий. Мы не приписываем ему функции профессиональной BIM-платформы и рассматриваем только как инструмент предпроектной планировки. Дальше идут решения, которые действительно участвуют в BIM-процессе: авторские системы, конструктивные редакторы, координация и облачные сервисы. Такое разделение полезнее плоского списка, где Revit, просмотрщик коллизий и мобильная платформа ошибочно оцениваются по одинаковым критериям.

Рейтинг программ для BIM-проектирования

Ниже — 22 позиции. Это намеренно широкий набор: он показывает не только самые известные авторские пакеты, но и инструменты, которые закрывают смежные этапы. Один продукт указан только в одной основной группе; дополнительные платформы и роли поясняются внутри карточки.

Windows: авторинг, конструкции и координация

В этой группе находятся инструменты, для которых основной настольный процесс строится вокруг Windows: от предпроектной планировки и полноценного авторинга до конструктивной детализации, проверки и среды общих данных. Они отличаются по роли, поэтому выбирать нужно связку, а не пытаться закрыть одной программой все стадии.

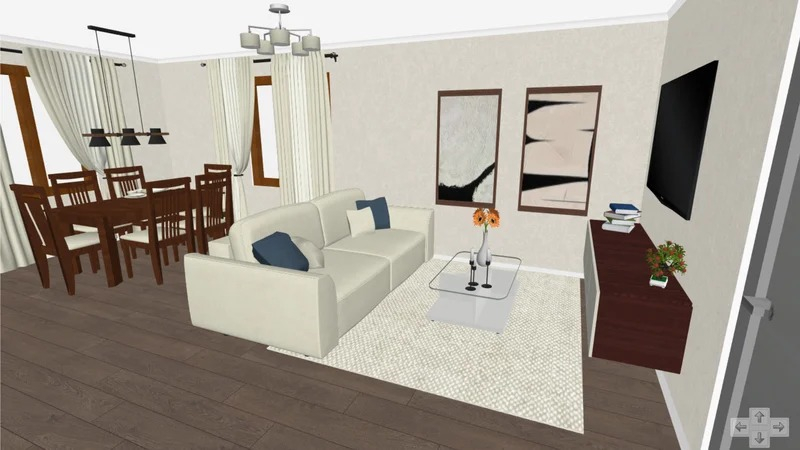

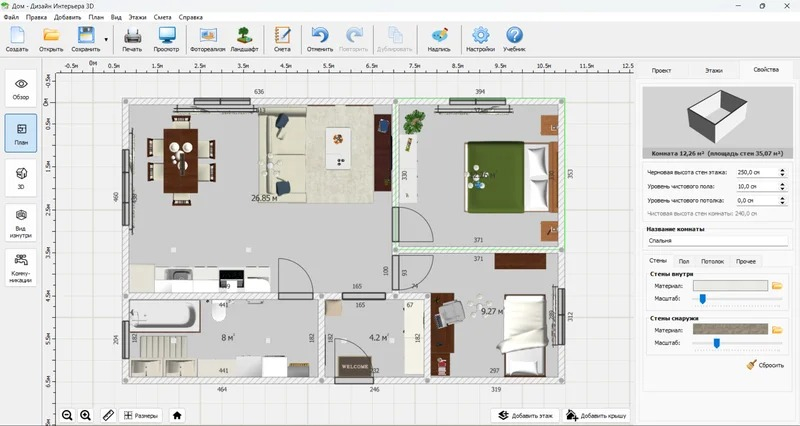

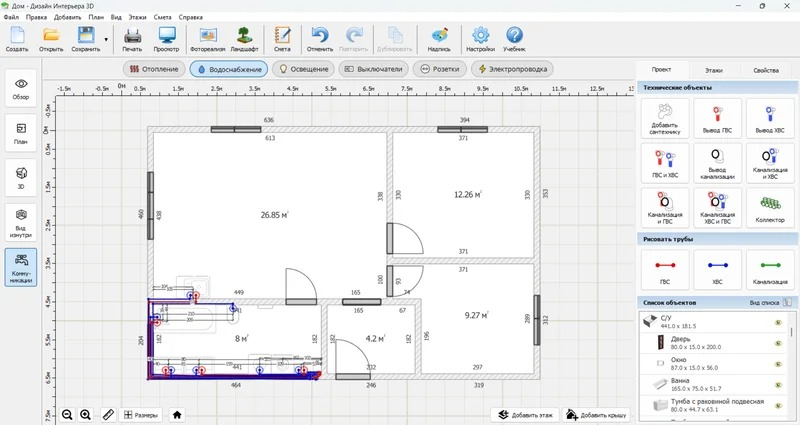

1. Дизайн Интерьера 3D

Дизайн Интерьера 3D стоит первым по условиям материала, но его роль важно определить точно. Это не полноценная BIM-система для междисциплинарной информационной модели здания. Программа полезна на предпроектной стадии: можно быстро собрать план помещения или небольшого дома, проверить размеры, расстановку мебели, отделку и базовые инженерные точки. Такой макет удобно использовать при согласовании задания до переноса решения в профессиональную среду. Дополнительные детали собраны в разбор Дизайн Интерьера 3D.

В рабочем процессе редактор логично использовать как «нулевой контур». Сначала фиксируются фактическая планировка, проёмы, зоны и сценарии использования помещений, затем команда переносит подтверждённые решения в авторское BIM-моделирование. Для малого ремонта, офиса, шоурума или отделочных это помогает отделить вопросы планировки и визуального согласования от сложной информационной модели. Граница применения проходит там, где начинаются IFC-обмен, общие координаты, дисциплинарные модели, проверка свойств и выпуск связанной рабочей документации.

Как проверить на пилоте. Проверка результата проста: сверить длины стен, площади, проёмы и привязки оборудования с обмерами, затем составить перечень параметров для переноса в профессиональную модель. Если после согласования приходится заново принимать базовые планировочные решения, предпроектная стадия была проведена недостаточно тщательно.

Плюсы

1. быстрое создание планировки и наглядной 3D-сцены
2. понятная подача проекта для заказчика без BIM-подготовки
3. подходит для интерьерной концепции и предварительной раскладки
4. полезен как подготовительный этап перед профессиональным моделированием

Минусы

1. не формирует полноценную BIM-модель здания
2. нет междисциплинарной координации архитектуры, конструкций и инженерных систем
3. не заменяет IFC-проверки и среду общих данных

Кому подойдёт

Дизайнерам интерьера, малому бизнесу и проектным командам, которым нужен быстрый предпроектный макет до перехода в полноценную BIM-среду.

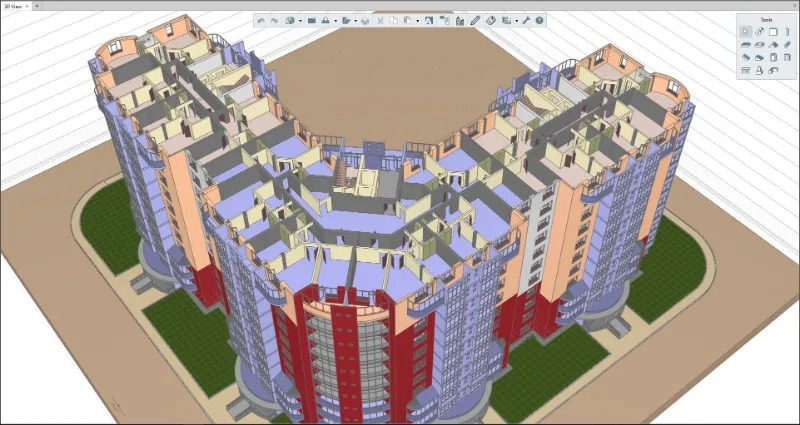

2. Renga

Renga — российская BIM-система для архитектурного, конструктивного и инженерного проектирования. В одной среде можно строить объектную модель здания, выпускать связанные виды и спецификации, а также организовывать обмен через IFC. Важный плюс для локальных команд — русскоязычная логика и интеграционные сценарии с инженерным ПО, которое используется в российской практике. Дополнительные детали собраны в подробный обзор Renga.

Проектировщик работает со стенами, колоннами, перекрытиями, помещениями, оборудованием и другими элементами как с объектами со свойствами, а не с набором независимых линий. Поэтому изменение геометрии отражается в связанных представлениях и документации. На крупных объектах эффект зависит от корпоративного шаблона: единых правил именования, классификации, заполнения свойств, уровней и зон. Без них модель может выглядеть корректно визуально, но оставаться неоднородной по данным.

Как проверить на пилоте. Для пилота стоит взять типовой объект, выпустить планы, разрезы, спецификации и IFC, а затем открыть обменную модель в независимом просмотрщике. Измеряют время внесения серии изменений, количество ручных корректировок и сохранность свойств помещений, конструкций и инженерных систем.

Плюсы

1. архитектура, конструкции и инженерные разделы в единой модели
2. объектное моделирование и связанная документация
3. IFC-обмен и настраиваемые сценарии передачи данных
4. ориентация на российские проектные команды

Минусы

1. требует настройки шаблонов и правил данных до массового внедрения
2. экосистема расширений меньше, чем у крупнейших международных платформ
3. переход с 2D-процесса требует изменения привычек команды

Кому подойдёт

Архитектурным бюро, проектным организациям и инженерным подразделениям, которым нужна единая российская BIM-среда.

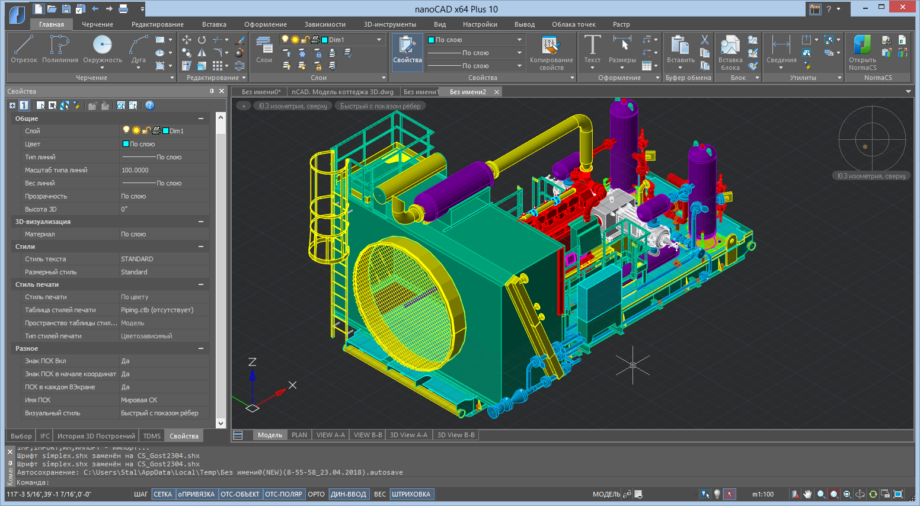

3. nanoCAD BIM Строительство

nanoCAD BIM Строительство переносит информационное моделирование в привычную для многих проектировщиков DWG-среду. В продукте есть инструменты для архитектурной и конструктивной частей: стены, перекрытия, проёмы, кровли, помещения, металлические и железобетонные элементы, виды, спецификации и экспорт в IFC.

Это особенно удобно организациям, где накоплены DWG-архивы, шаблоны и регламенты. Переход можно делать поэтапно: сначала заменить часть ручного черчения объектами, затем связать модель со спецификациями и только после этого вводить регулярный IFC-обмен. Важно разделять внутреннюю рабочую модель и обменную: смежникам передают согласованный набор сущностей и свойств, а не весь набор локальных данных.

Как проверить на пилоте. Пилотный фрагмент должен содержать несколько этажей, типовые стены, перекрытия, лестницу, проёмы, помещения и конструктивные элементы. После выпуска планов и спецификаций модель экспортируют в IFC и проверяют свойства и классификации в независимом приложении.

Плюсы

1. DWG как рабочая основа снижает барьер перехода
2. архитектурные и конструктивные инструменты в одной системе
3. документация и спецификации связаны с моделью
4. поддерживается IFC и настройка объектных данных

Минусы

1. междисциплинарный процесс требует дополнительных решений и регламента
2. качество обмена зависит от настройки свойств и сопоставления данных
3. команде всё равно нужно переучиваться с линий на объектную модель

Кому подойдёт

Проектным организациям, где DWG остаётся обязательным форматом, но нужен последовательный переход к ТИМ.

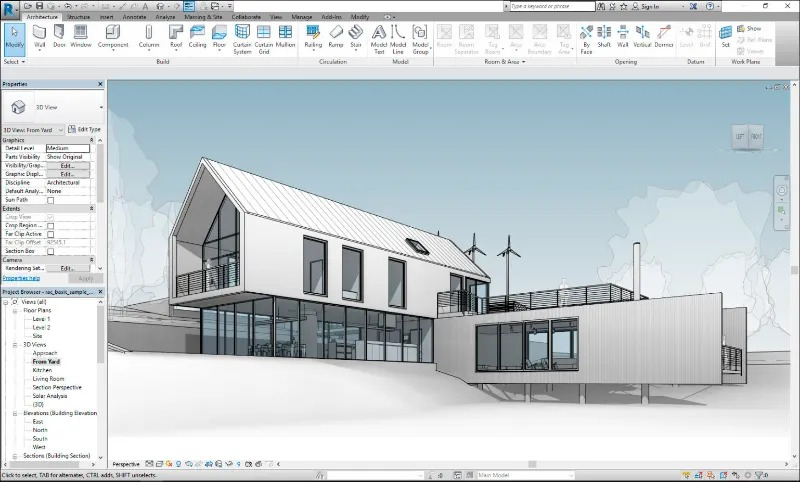

4. Autodesk Revit

Autodesk Revit — одна из наиболее распространённых BIM-платформ для архитекторов, конструкторов и инженеров. Параметрическая модель связывает элементы здания, виды, спецификации и листы; программа поддерживает совместную работу и обмен через IFC и другие форматы. За счёт большой экосистемы Revit часто становится центральной авторской средой в международных проектных цепочках. Дополнительные детали собраны в материал об Autodesk Revit.

Сильная сторона — управляемые зависимости. Изменение уровня, стены, семейства или параметра может автоматически отражаться во множестве представлений. Это экономит время только при хорошем шаблоне: неудачная структура семейств, общих параметров, координат и рабочих наборов создаёт системные ошибки, которые потом дороже исправлять. Поэтому внедрение начинается не с обучения кнопкам, а с BIM-стандарта и тестового проекта.

Как проверить на пилоте. На пилоте нужно проверить коллективную модель, связи между дисциплинами, публикацию IFC и выпуск листов после серии изменений. Полезные метрики — время синхронизации, доля параметров, дошедших до IFC, число конфликтов координат и объём ручной правки спецификаций.

Плюсы

1. зрелая параметрическая модель и связанная документация
2. большая экосистема специалистов, библиотек и расширений
3. архитектурные, конструктивные и инженерные рабочие процессы
4. широкая интеграция с другими продуктами Autodesk

Минусы

1. высокие требования к аппаратным ресурсам на крупных моделях
2. корпоративные семейства и параметры требуют постоянного администрирования
3. без строгого стандарта команда быстро создаёт несовместимые модели

Кому подойдёт

Средним и крупным проектным компаниям, которым нужна зрелая авторская BIM-система и широкая экосистема.

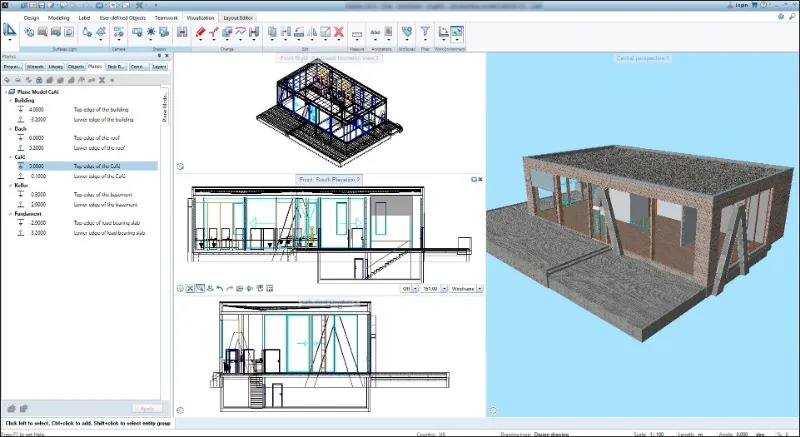

5. ALLPLAN

ALLPLAN охватывает архитектурное и инженерно-конструкторское проектирование и рассчитан на связь модели с последующей подготовкой к строительству. В системе можно моделировать здание, выпускать чертежи и количественные данные, работать с IFC и подключать облачную координацию через экосистему Allplan. Дополнительные детали собраны в обзор ALLPLAN.

Особенно полезен продукт там, где требуется глубокая детализация конструкций и выпуск документации из одной модели. При этом BIM-команда должна заранее определить уровень геометрической и информационной детализации на каждой стадии. Попытка смоделировать всё до производственного уровня слишком рано замедляет проект и перегружает координацию. Рациональнее постепенно обогащать модель по мере появления решений.

Как проверить на пилоте. Тестировать систему лучше на реальном узле с архитектурой, конструктивом и комплектом документации. Сравнивают число ручных операций до и после изменения геометрии, качество IFC, корректность ведомостей и удобство чтения модели смежными специалистами.

Плюсы

1. широкий охват архитектурных и инженерных задач
2. сильная детализация конструкций и документации
3. поддержка IFC и openBIM-сценариев
4. связь проектирования с подготовкой к строительству

Минусы

1. интерфейс требует системного обучения
2. полный эффект появляется после настройки шаблонов и классификаций
3. для небольших эскизных задач функциональность избыточна

Кому подойдёт

Архитектурным и инженерным компаниям, которым важна глубокая детализация и связь модели со строительной подготовкой.

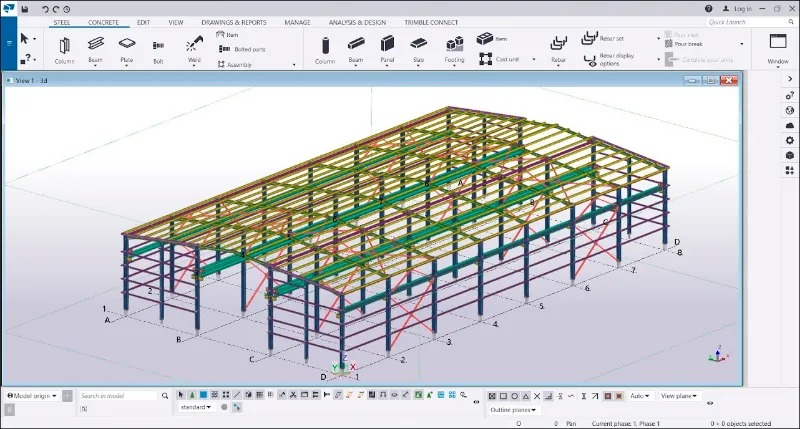

6. Tekla Structures

Tekla Structures специализируется на детальной конструктивной модели, прежде всего стальных и железобетонных конструкций. Программа ценна не как универсальный архитектурный редактор, а как среда, где модель доводят до узлов, элементов изготовления, спецификаций и монтажной документации.

В конструктивных проектах степень детализации напрямую влияет на производственные данные, поэтому особенно важны статусы элементов, единые правила наименования и контроль изменений. Архитектурная и конструктивная модели обычно развиваются в разных системах, а координация строится через IFC, BCF или общую среду данных. Это позволяет не перегружать архитекторов производственной детализацией и одновременно сохранить точность конструктора.

Как проверить на пилоте. Пилотный фрагмент каркаса должен включать типовые и нестандартные соединения. После изменения базовой геометрии проверяют обновление чертежей и ведомостей, сохранность идентификаторов и качество IFC. Хороший результат — минимум ручных исправлений после повторного выпуска.

Плюсы

1. очень детальная работа со сталью и железобетоном
2. связь модели с чертежами и спецификациями
3. сильные сценарии для изготовления и монтажа
4. подходит для сложных конструктивных объектов

Минусы

1. не заменяет архитектурную BIM-систему
2. высокая детализация требует строгого управления моделью
3. для ранней концепции инструментарий избыточен

Кому подойдёт

Конструкторам, изготовителям металлоконструкций и железобетона, а также BIM-командам с высокой производственной детализацией.

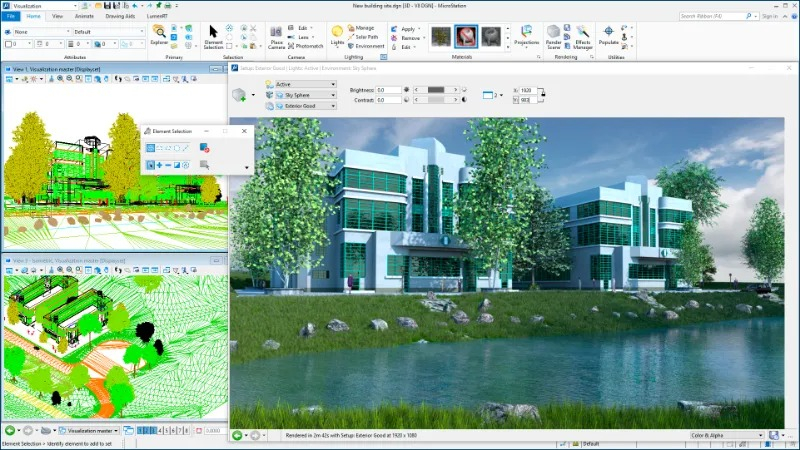

7. Bentley MicroStation и OpenBuildings Designer

В экосистеме Bentley MicroStation выступает базовой инженерной платформой, а OpenBuildings Designer добавляет специализированное BIM-моделирование зданий. Такой подход особенно уместен в проектах, где здание тесно связано с площадкой, транспортной или инженерной инфраструктурой и большим количеством ссылочных данных.

Сильная сторона Bentley — работа в крупном инженерном контексте: координаты, ссылки, разнородные форматы и модели смежных систем. OpenBuildings добавляет объектные инструменты здания, документацию и инженерные сценарии. Однако универсальность требует строгого управления данными. Если команда заранее не выбирает основной формат обмена, систему координат и правила публикаций, проект быстро превращается в цепочку конвертаций.

Как проверить на пилоте. Пилот должен включать здание и внешнюю инфраструктурную подложку. Проверяют точность общих координат, скорость обновления ссылок, выпуск документации и передачу IFC в координационный просмотрщик. Отдельно считают число промежуточных конвертаций между дисциплинами.

Плюсы

1. сильная работа с крупными инженерными и инфраструктурными данными
2. OpenBuildings добавляет объектное BIM-моделирование зданий
3. поддерживается множество инженерных форматов и ссылок
4. подходит для многодисциплинарных инфраструктурных проектов

Минусы

1. экосистема сложнее для освоения, чем узкий архитектурный редактор
2. требуются строгие правила координат и обмена
3. для небольшого жилого проекта набор возможностей чрезмерен

Кому подойдёт

Инфраструктурным проектировщикам и крупным инженерным организациям, уже работающим с продуктами Bentley.

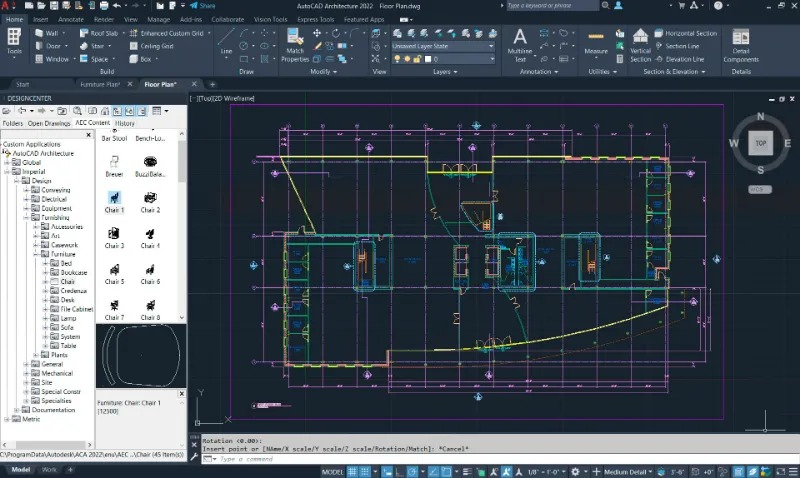

8. AutoCAD Architecture

AutoCAD Architecture добавляет к DWG архитектурные объекты: стены, двери, окна, помещения и связанные представления. Это скорее мост между классическим 2D-САПР и полноценным авторское BIM-моделирование, чем самостоятельная замена Revit, Archicad или Renga. Объектность ускоряет выпуск архитектурных чертежей, сохраняя привычную файловую культуру.

Для организаций с большим DWG-архивом такой переход практичнее резкой миграции. Можно стандартизировать типовые элементы и уменьшить ручное дублирование информации. Однако гибридная модель опасна тем, что команда продолжает работать «как раньше», используя объектные инструменты лишь частично. Поэтому на старте нужно определить, какие данные должны храниться в объектах, а какие остаются 2D-аннотациями.

Как проверить на пилоте. Сравните один комплект документации в обычном AutoCAD и Architecture: количество параметрических объектов, скорость внесения серии изменений, корректность фасадов и спецификаций, а также качество передачи в основную BIM-среду.

Плюсы

1. низкий порог входа для опытных пользователей AutoCAD
2. архитектурные объекты внутри DWG-процесса
3. подходит для поэтапной миграции от 2D
4. хорошая совместимость с существующим DWG-архивом

Минусы

1. не даёт глубины полноценной междисциплинарной BIM-модели
2. координация требует внешних инструментов
3. гибридный процесс может закрепить старые 2D-привычки

Кому подойдёт

Архитектурным отделам, где DWG остаётся основным форматом и нужен осторожный переход к объектному проектированию.

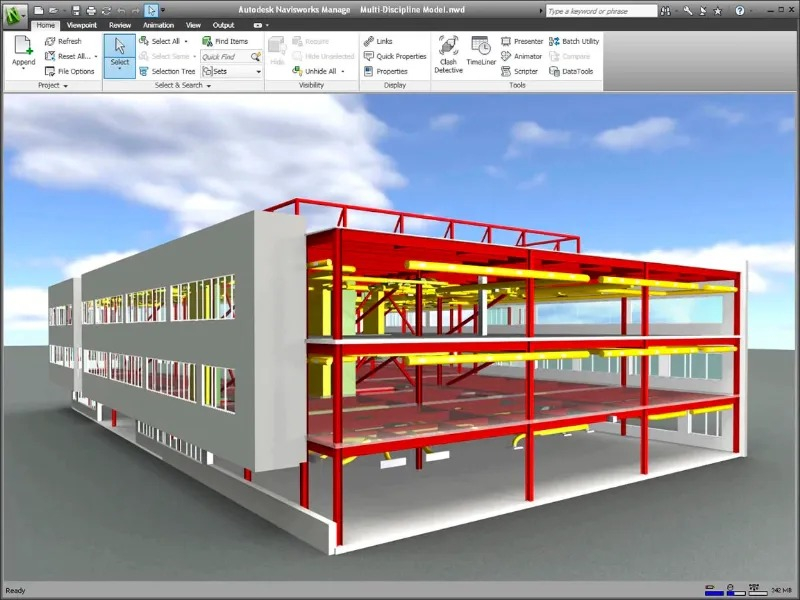

9. Autodesk Navisworks

Navisworks — инструмент координации, а не авторского моделирования. Его роль — собрать модели разных дисциплин, проверить пространственные конфликты, просмотреть свойства и организовать разбор замечаний. Это позволяет архитекторам, конструкторам и инженерам оставаться в своих рабочих системах, но регулярно сводить результат в федеративную модель.

Эффективность зависит не от максимального числа найденных пересечений. Координатор должен настроить осмысленные пары дисциплин, допуски и исключения, иначе отчёт заполняется тысячами ложных срабатываний. Хороший процесс превращает проверку в управляемый цикл: публикация моделей, автоматизированный поиск, назначение ответственных, исправление и повторная проверка.

Как проверить на пилоте. На пилоте измеряют число уникальных конфликтов, долю ложных срабатываний, среднее время закрытия и повторное появление уже исправленных проблем. Снижение повторных замечаний между выпусками важнее красивого отчёта о большом количестве найденных коллизий.

Плюсы

1. объединение моделей из разных дисциплин и форматов
2. поиск пространственных конфликтов
3. подходит для федеративной координации
4. удобен для регулярных координационных сессий

Минусы

1. не редактирует исходные авторские модели полноценно
2. качество результата зависит от правил проверки
3. без процесса управления замечаниями список конфликтов быстро становится неуправляемым

Кому подойдёт

BIM-координаторам, генпроектировщикам и строительным компаниям, которые сводят модели разных авторских систем.

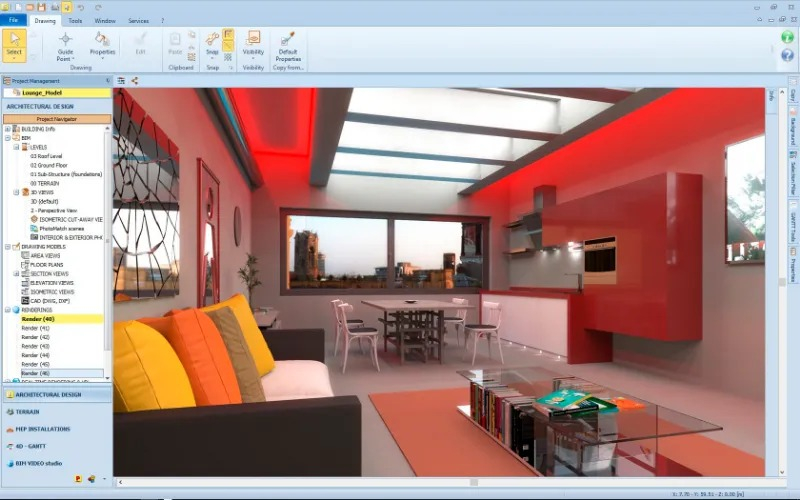

10. Edificius

Edificius объединяет архитектурное BIM-моделирование, визуализацию и выпуск документации. Он подходит для зданий и интерьеров, где проектировщику важно быстро переходить от объектной модели к презентационному результату и обратно. IFC используется для обмена с внешними системами.

Для небольшого бюро привлекательна компактность процесса: архитектурные объекты, планы, разрезы и визуализация находятся рядом. При международном продукте отдельное внимание нужно уделить локальному оформлению: обозначения, классификаторы, ведомости и структура листов могут потребовать настройки под внутренние и нормативные требования организации.

Как проверить на пилоте. Пилот включает типовой план, фасад, разрез, ведомость помещений, IFC и несколько презентационных ракурсов. После серии изменений сравнивают время обновления документации и количество ручных корректировок.

Плюсы

1. архитектурная модель и визуализация в одной среде
2. связь 2D-документации и 3D
3. IFC-обмен
4. подходит для компактного архитектурного процесса

Минусы

1. локальные стандарты оформления требуют проверки
2. для крупных многодисциплинарных организаций экосистема ограничена для части крупных многодисциплинарных процессов
3. сложные инженерные расчёты обычно выполняются во внешнем ПО

Кому подойдёт

Небольшим архитектурным бюро и дизайнерам, которым важна связка BIM-модели, документации и визуализации.

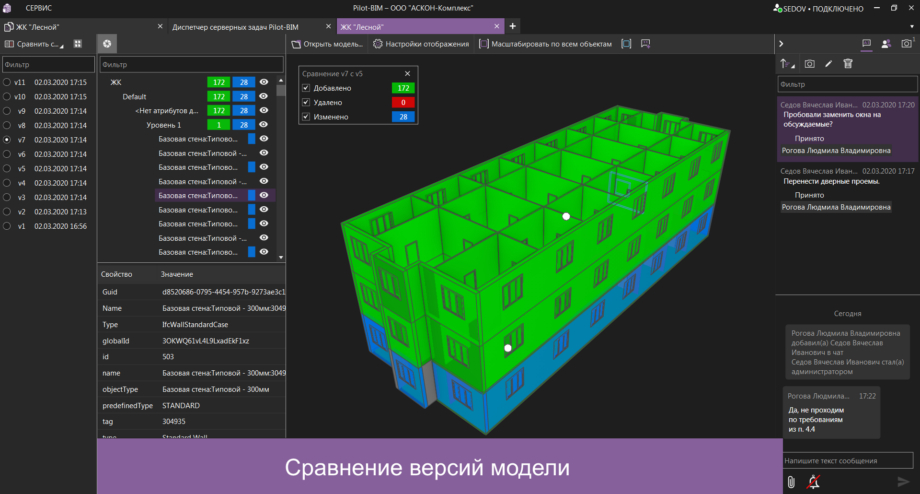

11. Pilot-BIM

Pilot-BIM относится к средам общих данных и координации. Его задача — не создавать геометрию вместо архитектора, а управлять версиями моделей, замечаниями, правами и публикациями. Для крупного проекта это критически важный слой: информационная модель перестаёт быть набором файлов и становится контролируемым потоком данных.

Среда общих данных особенно полезна, когда в проекте десятки организаций и дисциплин. Она снижает риск работы с устаревшей версией, но не устраняет организационный хаос автоматически. До внедрения нужно описать статусы, роли, маршруты согласования и правила именования. Иначе цифровой архив просто повторит структуру старого сетевого диска.

Как проверить на пилоте. Для проверки проводят полный цикл: публикация модели, создание замечания, назначение ответственного, выпуск новой версии и закрытие вопроса. Метрики — время прохождения замечания, число параллельных версий и доля файлов, полученных пользователями вне утверждённой среды.

Плюсы

1. централизованное управление версиями и данными
2. координация замечаний и ролей
3. снижает риск работы с устаревшими файлами
4. подходит для российских проектных процессов

Минусы

1. не заменяет авторские BIM-программы
2. требует тщательно настроенных ролей и статусов
3. эффект зависит от дисциплины публикаций

Кому подойдёт

Генпроектировщикам, заказчикам и крупным проектным командам, которым нужна среда общих данных поверх разных авторских систем.

Windows и macOS: архитектура и концептуальное моделирование

Межплатформенная группа особенно важна студиям с разнородным парком компьютеров. Здесь рядом стоят полноценная архитектурная BIM-система и инструменты концептуального моделирования. Их объединяет возможность работать на Windows и macOS, но глубина информационной модели различается.

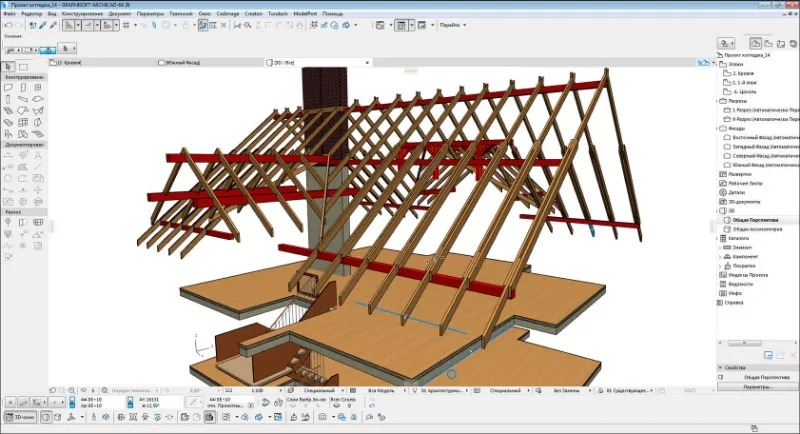

12. Graphisoft Archicad

Archicad — зрелая BIM-система для архитектурного проектирования на Windows и macOS. Архитектор работает со стенами, перекрытиями, крышами, помещениями и другими объектами, а планы, разрезы, фасады, ведомости и 3D остаются связанными с одной моделью. Это делает продукт особенно сильным в архитектурных бюро. Дополнительные детали собраны в материал об Archicad.

В многодисциплинарной схеме Archicad часто становится авторской средой архитектуры, а конструктив и инженерия подключаются через IFC или специализированные связки. Чтобы такой обмен был предсказуемым, до рабочей стадии согласуют классификации, свойства, координаты и правила горячих ссылок. Сама поддержка IFC не гарантирует качественного openBIM без этих договорённостей.

Как проверить на пилоте. Пилот стоит проводить на нескольких рабочих местах: Teamwork, выпуск листов, IFC-обмен и серия изменений. Сравнивают скорость коллективного обновления, полноту свойств после передачи и объём ручной корректировки документации.

Плюсы

1. сильные архитектурные инструменты
2. связанная документация и модель
3. нативная работа на Windows и macOS
4. развитые openBIM-сценарии

Минусы

1. инженерные и расчётные задачи часто требуют внешних продуктов
2. корпоративный шаблон и библиотеку объектов нужно разрабатывать заранее
3. качество межсистемного обмена зависит от согласованных правил

Кому подойдёт

Архитектурным бюро, особенно смешанным Windows/macOS-командам, которым нужна сильная авторская BIM-среда.

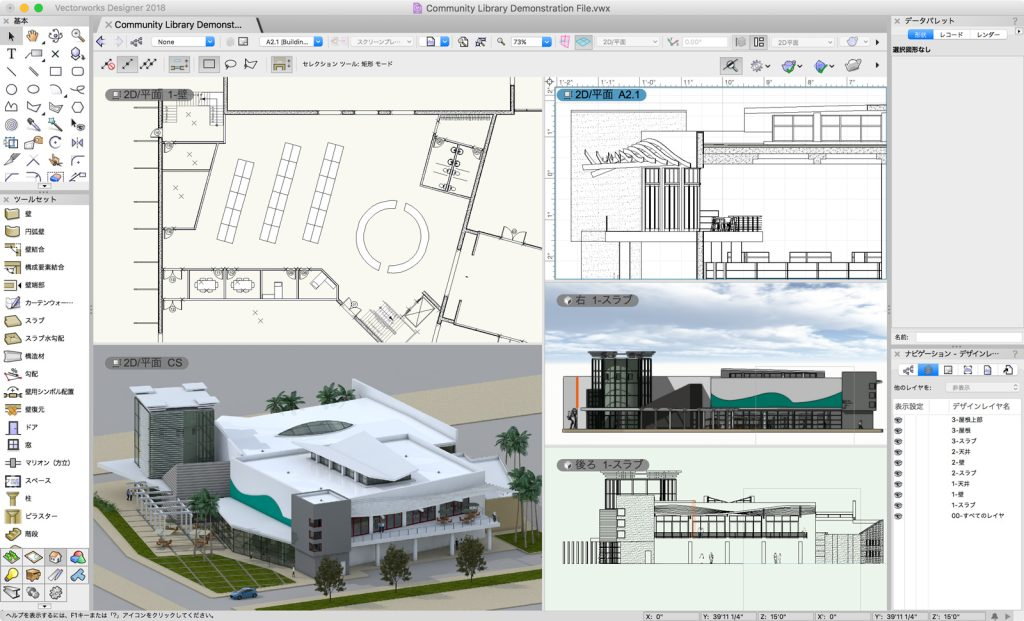

13. Vectorworks Architect

Vectorworks Architect сочетает архитектурное BIM-моделирование, 2D-графику и презентационную подачу на Windows и macOS. Он удобен студиям, где одна команда отвечает и за рабочую модель, и за визуальную коммуникацию с заказчиком: чертежи, схемы, графические листы и трёхмерное представление можно поддерживать в едином проекте.

Широкая свобода моделирования одновременно требует дисциплины. Нестандартную форму легко построить как произвольную геометрию, но для BIM-процесса ей нужны классификация, параметры и корректное поведение в ведомостях. Поэтому корпоративный шаблон должен разделять декоративные объекты, строительные элементы и чисто презентационную графику, чтобы модель не превращалась в смешанный файл без ясной структуры.

Как проверить на пилоте. В пилоте создают несколько типовых и нестандартных элементов, выпускают листы, ведомости и IFC. Отдельно проверяют, какие свойства сохраняются у свободной геометрии и можно ли получить презентационные материалы без дублирования модели в другом приложении.

Плюсы

1. единая среда для BIM, 2D-графики и визуальной подачи
2. Windows и macOS
3. IFC и openBIM-сценарии
4. удобен для архитектурных и дизайнерских студий

Минусы

1. широкий инструментарий повышает требования к внутреннему стандарту
2. свободная геометрия требует ручной дисциплины данных
3. на крупных объектах нужна продуманная координационная схема

Кому подойдёт

Архитектурным и дизайнерским студиям, которым важно сочетать BIM-модель, качественную графику и работу на двух настольных платформах.

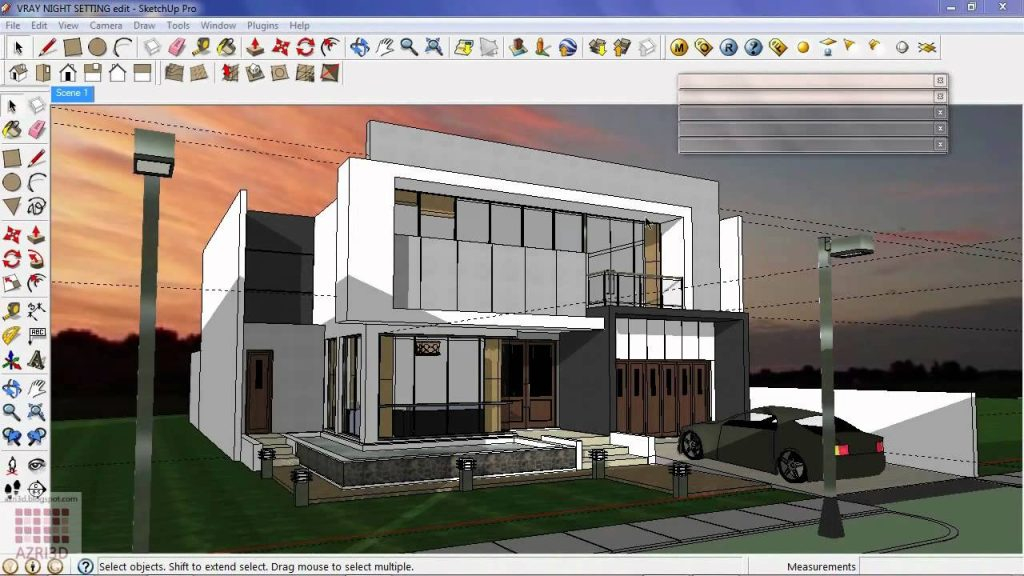

14. SketchUp

SketchUp полезен на ранней стадии, когда важна скорость объёмного поиска: масса здания, посадка на участок, интерьер, фасадный ритм или презентационный эскиз. Сам по себе он не заменяет специализированную BIM-систему, но может участвовать в процессе как инструмент концепции, подготовки геометрии и согласования.

Главный риск — бесконтрольная свободная геометрия. Если концептуальный файл передавать дальше без очистки, дублирующиеся компоненты, случайные слои и тяжёлые модели усложняют импорт. Поэтому роль SketchUp лучше ограничить заранее: какие элементы создаются здесь, какие параметры сопровождают модель и на каком этапе геометрия переносится в авторскую BIM-систему.

Как проверить на пилоте. Проверка проста: создать концепцию, затем передать её в основной BIM-пакет и посчитать время очистки, число потерянных объектов и объём повторного моделирования. Если подготовка к импорту сопоставима по времени с перестройкой с нуля, процесс организован неудачно.

Плюсы

1. очень быстрый концептуальный 3D-поиск
2. низкий порог входа
3. большая библиотека компонентов и расширений
4. удобен для презентационных вариантов

Минусы

1. не является полноценной авторское BIM-моделирование системой из коробки
2. свободная геометрия легко становится неструктурированной
3. для рабочей документации и координации нужны другие инструменты

Кому подойдёт

Архитекторам и дизайнерам на ранней стадии, когда скорость поиска формы важнее глубины информационной модели.

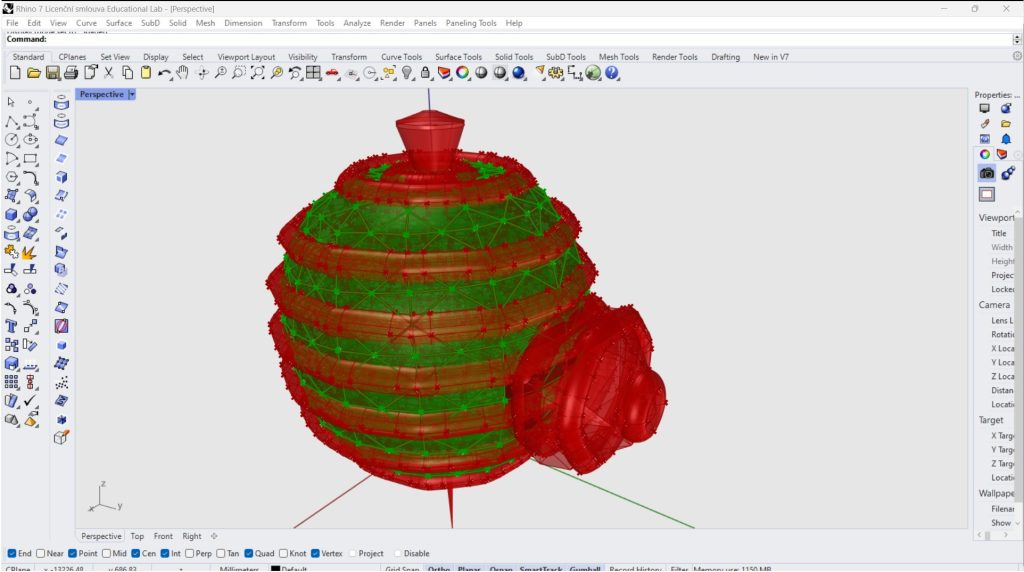

15. Rhino 3D

Rhino 3D выбирают для сложной геометрии и параметрического моделирования, а Grasshopper превращает его в платформу алгоритмического проектирования. В BIM-процессе Rhino обычно дополняет основную систему: генерирует оболочки, фасады, нестандартные элементы и геометрию, которую затем превращают в строительные объекты.

Сильная сторона — геометрическая свобода, но BIM требует семантики. Перед передачей команда должна определить, какие поверхности станут стенами, панелями, балками или другими сущностями, какие свойства им нужны и как будет выполняться обновление после изменения алгоритма. Без этого параметрическая модель остаётся красивой, но плохо управляемой частью процесса.

Как проверить на пилоте. Пилот удобно строить на фрагменте фасада или покрытия. Геометрию создают в Grasshopper, передают в основную BIM-систему и проверяют идентификаторы, параметры и возможность обновления. Главная метрика — объём ручной работы после очередного изменения алгоритма.

Плюсы

1. сильное моделирование сложной геометрии
2. Grasshopper для алгоритмического проектирования
3. хорошо дополняет основные BIM-системы
4. подходит для автоматизации повторяющихся геометрических операций

Минусы

1. без дополнительных связок не является полноценной строительной BIM-средой
2. нужна стратегия переноса геометрии в объектную модель
3. скрипты требуют документирования и поддержки

Кому подойдёт

Параметрическим дизайнерам, архитекторам сложных форм и BIM-разработчикам.

Windows, macOS и Linux: открытые решения

Открытые инструменты дают Linux-пользователям реальный путь в BIM и автоматизацию. Их сильная сторона — прозрачность форматов и возможность программного расширения; слабая — большее количество внутренних решений, которые организация должна принять самостоятельно.

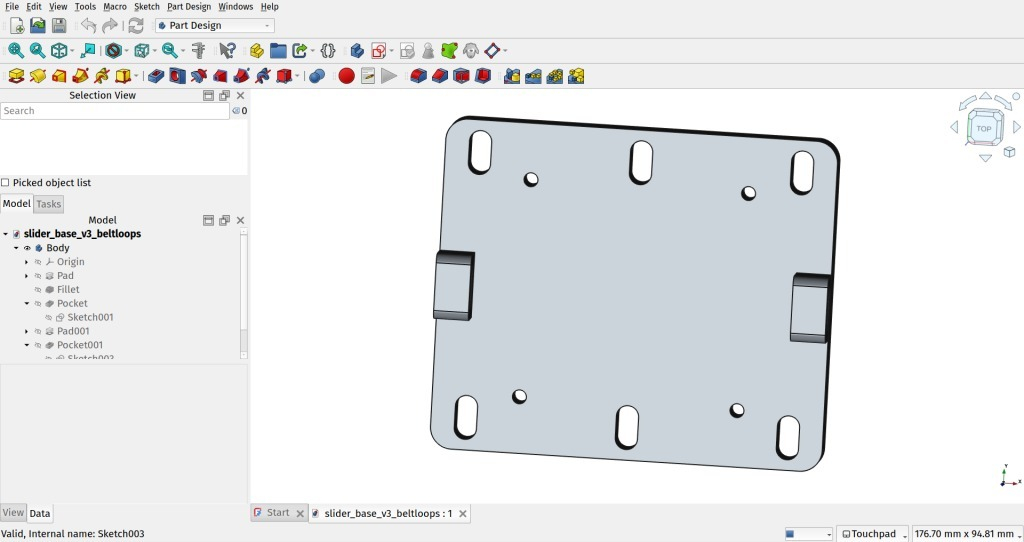

16. FreeCAD

FreeCAD — открытая параметрическая CAD-платформа для Windows, macOS и Linux. Архитектурные рабочие среды и IFC-инструменты позволяют использовать её в небольших openBIM-процессах, исследованиях и автоматизации. Главная ценность — открытый код и возможность глубоко вмешиваться в логику работы.

У коммерческих BIM-систем больше готовых корпоративных шаблонов и обученных специалистов; у FreeCAD больше свободы. Поэтому нулевая стоимость лицензии не означает низкую стоимость внедрения. Организации понадобятся собственные шаблоны, скрипты, правила обмена и специалисты, которые умеют поддерживать такую конфигурацию. Для технически сильной команды это становится преимуществом, для обычного бюро — дополнительной нагрузкой.

Как проверить на пилоте. Пилот должен включать не демонстрационный дом, а реальный внутренний процесс: несколько типов объектов, IFC-обмен, спецификацию и одну автоматизированную операцию. После этого считают трудозатраты на настройку и поддержку, а не только время моделирования.

Плюсы

1. открытый исходный код
2. Windows, macOS и Linux
3. Python-автоматизация и параметрическая логика
4. подходит для исследований и кастомных процессов

Минусы

1. меньше готовых корпоративных BIM-процессов
2. интерфейс и рабочие среды менее единообразны
3. для стабильного внедрения нужна внутренняя техническая экспертиза

Кому подойдёт

Небольшим техническим командам, образовательным проектам и разработчикам, которым важны открытость и Linux.

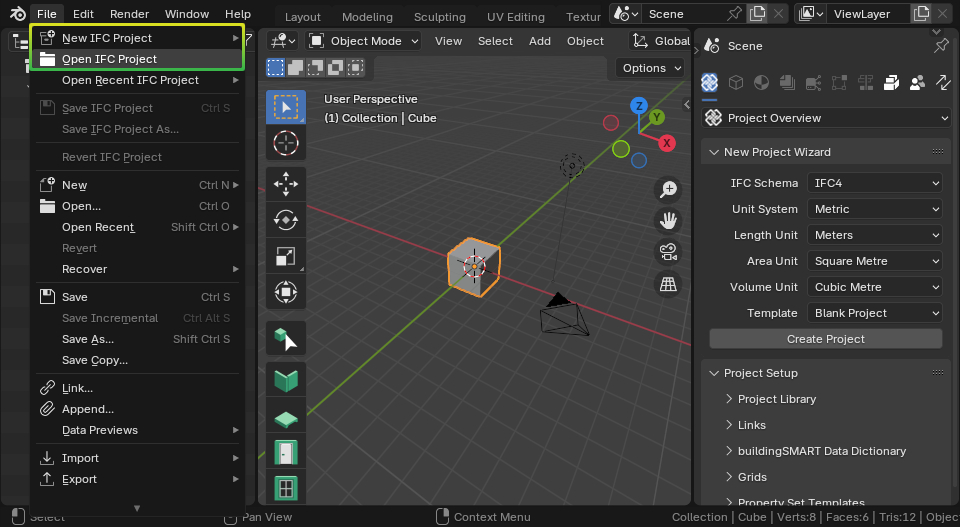

17. Bonsai

Bonsai — открытая BIM-среда на базе Blender и IfcOpenShell. В отличие от сценария «смоделировать в закрытом формате, потом экспортировать IFC», здесь IFC можно использовать как основную структуру данных. Проект доступен на Windows, macOS и Linux и особенно интересен командам, ориентированным на openBIM. Дополнительные детали собраны в обзор Bonsai.

Через IfcOpenShell доступны программная обработка, проверка свойств, автоматизация и работа с IFC-сущностями. Такой подход даёт высокий контроль над данными, но требует технической вовлечённости. Пользователю традиционных BIM-пакетов нужно освоить интерфейс Blender и принципы открытой модели, а организации — самостоятельно выстроить библиотеки и рабочие правила.

Как проверить на пилоте. Пилот включает создание IFC-проекта, импорт внешней модели, правку свойств, выпуск базовых чертежей и повторное открытие в независимом просмотрщике. Проверяют сохранность глобальных идентификаторов (GUID), классификаций и наборов свойств Property Sets и геометрии после нескольких циклов изменений.

Плюсы

1. нативный openBIM-подход и работа с IFC
2. открытый код и IfcOpenShell
3. Windows, macOS и Linux
4. сильные возможности автоматизации

Минусы

1. требует технической компетенции
2. меньше готовых корпоративных библиотек и специалистов
3. интерфейс Blender непривычен традиционным BIM-пользователям

Кому подойдёт

OpenBIM-командам, BIM-разработчикам и организациям, для которых открытые данные важнее закрытой экосистемы.

Онлайн и облачная координация BIM-проектов

Облачная группа не заменяет авторские редакторы. Она связывает участников, модели, требования и замечания. Именно здесь BIM становится управляемым процессом для заказчика, генподрядчика, BIM-менеджера и строительной площадки.

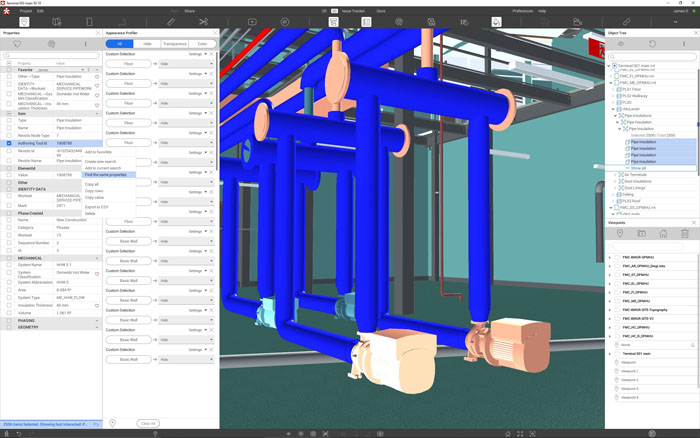

18. Revizto

Revizto — платформа координации моделей, чертежей и замечаний. Она собирает данные из разных авторских систем в одном пространстве, где участники проекта видят проблему в контексте модели, назначают ответственного и отслеживают статус. Это уменьшает зависимость от переписки и разрозненных таблиц.

Практический эффект появляется, когда замечание привязано к конкретной точке, виду и версии модели. Координационные совещания становятся короче: вместо поиска нужного файла команда открывает общий контекст. Но система не исправляет проблемы сама — необходимы понятные категории замечаний, сроки реакции и регулярный цикл публикации моделей.

Как проверить на пилоте. Пилот проводят на одном координационном цикле. Считают долю замечаний с назначенным ответственным, среднее время закрытия, число повторных проблем и время подготовки отчёта. Зрелый процесс получает отчёт из статусов, а не собирает его вручную.

Плюсы

1. единый контекст для моделей, чертежей и замечаний
2. междисциплинарная координация
3. удобна для совещаний и обратной связи со стройки
4. помогает измерять сроки исправления проблем

Минусы

1. не является авторской BIM-системой
2. ценность зависит от регулярной публикации моделей
3. нужна интеграция с действующей средой общих данных

Кому подойдёт

BIM-координаторам, генподрядчикам и проектным командам, которым нужен единый процесс замечаний.

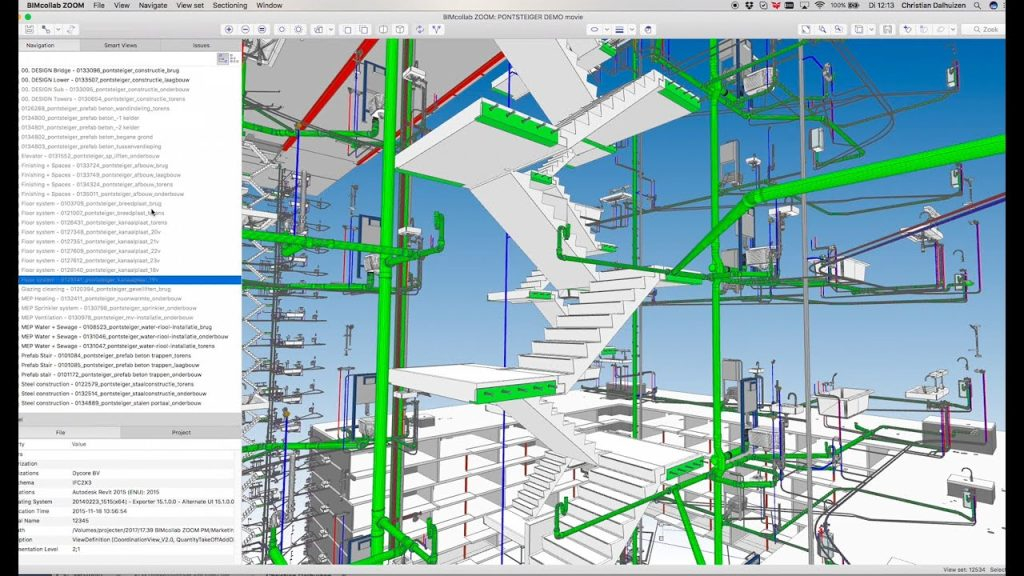

19. BIMcollab Zoom

BIMcollab Zoom — инструмент просмотра и проверки моделей на Windows и macOS. Он собирает федеративную модель, анализирует свойства, ищет пространственные конфликты и позволяет повторять формализованные проверки данных. Для openBIM-проекта это важнее ручного просмотра: качество модели становится измеримым и сравнимым между выпусками.

Сильная сторона — правила. Координатор может задать проверки для инженерных пересечений, обязательных свойств, классификации и расстояний, а затем применять их к новым версиям. Это помогает отделить реальные ошибки от визуальных особенностей модели. При этом автоматическая проверка не заменяет инженерное решение: она только показывает места, где нарушено заранее заданное условие.

Как проверить на пилоте. На пилоте создают небольшой набор правил и запускают его на двух последовательных выпусках. Сравнивают количество нарушений, долю ложных срабатываний и скорость закрытия. Отдельно проверяют, одинаково ли читаются свойства IFC от разных авторских систем.

Плюсы

1. проверка геометрии и свойств
2. ориентация на IFC и openBIM
3. Windows и macOS
4. правила можно повторять на следующих выпусках

Минусы

1. не предназначен для авторского моделирования
2. полезность зависит от качества настроенных правил
3. автоматическая проверка не заменяет инженерную экспертизу

Кому подойдёт

BIM-координаторам и менеджерам качества моделей, которые работают с IFC и хотят сделать проверки повторяемыми.

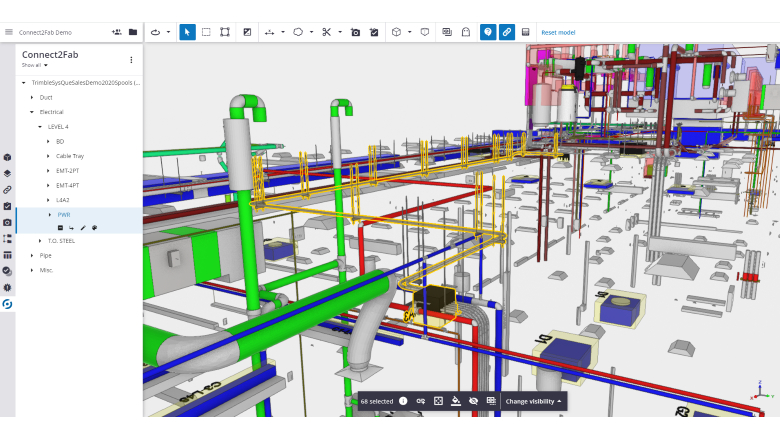

20. Trimble Connect

Trimble Connect — облачная среда для моделей, документов и совместной работы. Она помогает предоставить участникам актуальные проектные данные без обязательного доступа к авторскому ПО и особенно органична в связке с Tekla и другими продуктами Trimble.

Главный организационный эффект — единая точка публикации. Офис, производство и площадка работают с одной версией модели, а обсуждение происходит в привязке к контексту. Чтобы облако не превратилось в ещё одно файловое хранилище, нужно разделить рабочие файлы, проверенные публикации и архив, а также заранее настроить права.

Как проверить на пилоте. Пилот включает публикацию нескольких дисциплин, роли доступа, просмотр с разных устройств и замечания. Метрики — время поиска актуальной версии, доля пользователей, которые действительно работают через общую среду, и количество дублирующихся файлов.

Плюсы

1. облачный доступ к моделям и документам
2. удобен для распределённых команд
3. сильная связка с экосистемой Trimble
4. помогает доводить модель до строительной площадки

Минусы

1. не заменяет авторские программы
2. структуру проекта и права нужно проектировать заранее
3. эффект зависит от качества процесса публикации

Кому подойдёт

Строительным и проектным организациям, которым нужна облачная точка доступа к моделям и документам.

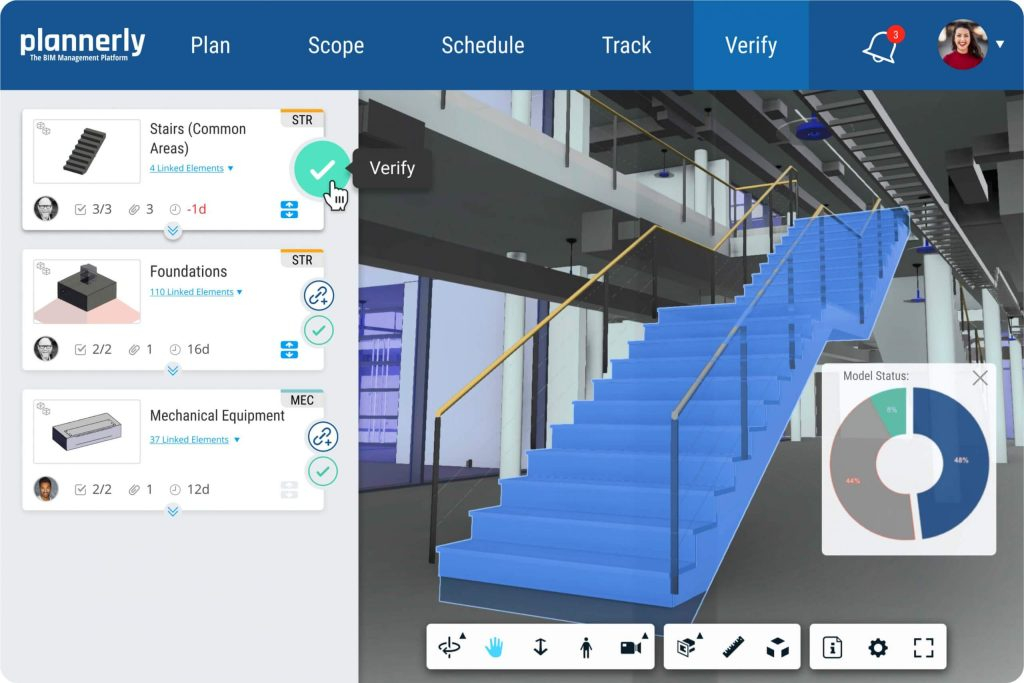

21. Plannerly

Plannerly относится к классу BIM-management: он помогает формализовать требования, роли, планы выполнения BIM и информационные поставки. Это не 3D-редактор, а управленческий слой, без которого даже сильная авторская система часто не даёт ожидаемого результата.

В крупном проекте нужно заранее договориться, кто создаёт данные, в какой момент, с какой детализацией и по каким критериям они принимаются. Plannerly превращает эти договорённости в рабочую структуру. Для бизнеса это позволяет связывать цифровую модель с ответственностью и сроками, а не оценивать BIM только по внешнему виду 3D.

Как проверить на пилоте. Пилот строят вокруг небольшого плана выполнения BIM: роли, этапы, требуемые модели, параметры и контрольные даты. Через несколько недель сравнивают фактические поставки с планом и считают долю требований, выполненных без ручных напоминаний.

Плюсы

1. формализует требования и ответственность
2. удобен для плана выполнения BIM
3. связывает требования заказчика с поставками данных
4. делает управленческую часть процесса измеримой

Минусы

1. не создаёт и не редактирует 3D-модели
2. требует постоянной актуализации требований
3. для маленького проекта отдельная система управления избыточна

Кому подойдёт

BIM-менеджерам, заказчикам и генпроектировщикам, которым нужно управлять требованиями и поставками данных.

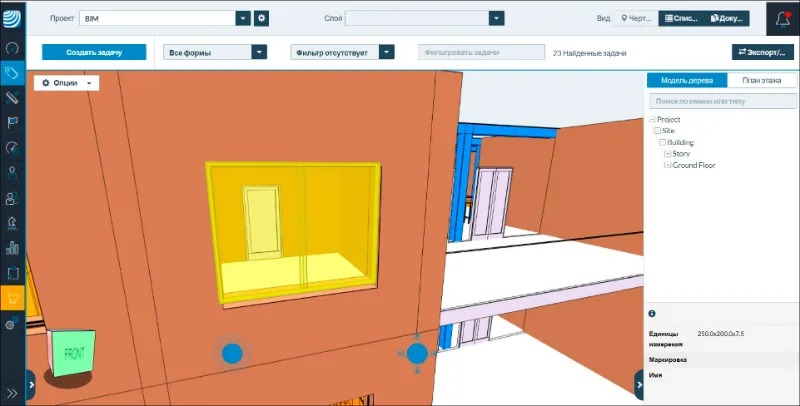

22. PlanRadar

PlanRadar — облачная платформа для работы с чертежами, документами, задачами и BIM-моделями на проекте и стройплощадке. Она не является авторской системой, зато переводит модель в операционный контур: замечания, фотофиксация, контроль выполнения и история действий.

Для строительной команды особенно важна связь вопроса с конкретной зоной объекта и ответственным. Модель становится интерфейсом к задачам. При выборе стоит отдельно проверить мобильный сценарий, права доступа, качество отчётов и скорость работы на реальных файлах проекта, а не только в демонстрации.

Как проверить на пилоте. Пилот проводят на одном участке стройки: создают категории дефектов и вопросов, задают сроки реакции и отслеживают путь от фиксации до закрытия. Метрики — среднее время реакции, доля просроченных задач и число повторно открытых замечаний.

Плюсы

1. связь чертежей и моделей с задачами на площадке
2. облачный и мобильный формат
3. история замечаний и ответственности
4. удобна для строительного контроля

Минусы

1. не является средой авторинга
2. эффект зависит от классификации задач и мобильного процесса
3. для сложной проверки моделей нужны специализированные инструменты

Кому подойдёт

Генподрядчикам, техническим заказчикам и командам строительного контроля.

Как выбрать BIM-стек под задачу компании

Выбор начинается не с бренда, а с карты процессов. Выпишите, кто создаёт архитектуру, конструктив и инженерные разделы, где происходит проверка, кто выпускает документацию, каким способом данные уходят подрядчикам и как замечания возвращаются обратно. После этого становится видно, какие роли действительно требуют программного обеспечения. Частая ошибка — покупать мощную авторскую систему для сотрудников, которые должны только просматривать модель или закрывать замечания.

1. Архитектурный авторинг: Revit, Archicad, Renga, ALLPLAN, nanoCAD BIM Строительство, OpenBuildings Designer или Edificius.
2. Конструктивная детализация: Tekla Structures и специализированные модули выбранной экосистемы.
3. Концепция и сложная геометрия: SketchUp, Rhino/Grasshopper; для бытового предпроекта — Дизайн Интерьера 3D.
4. Проверка и координация: Navisworks, BIMcollab Zoom, Revizto.
5. Среда общих данных и площадка: Pilot-BIM, Trimble Connect, PlanRadar.
6. Управление требованиями: Plannerly и корпоративный BIM-регламент.
7. OpenBIM и Linux: Bonsai и FreeCAD там, где команда готова поддерживать открытый стек.

После составления карты отберите два-три кандидата на каждую роль и проверьте их на одном реальном фрагменте проекта. Демонстрационная модель производителя почти всегда слишком чистая: в ней нет ваших семейств, классификаторов, нестандартных узлов, старых DWG, тяжёлых связей и ограничений корпоративной сети. Пилот должен воспроизводить именно эти неудобные условия — тогда сравнение покажет стоимость владения, а не только удобство первого запуска.

Пилотное внедрение: алгоритм на четыре недели

Пилот не должен быть бесконечным исследованием. Для небольшой команды достаточно четырёх недель с заранее зафиксированным результатом. Цель — не «освоить BIM», а доказать, что конкретная связка программ закрывает измеримые задачи без критических потерь данных.

1. Неделя 1. Выбрать фрагмент реального объекта, определить роли, форматы обмена, координаты, структуру файлов и минимальный набор свойств.
2. Неделя 2. Собрать архитектурную и одну смежную дисциплину, выпустить контрольные планы, разрезы и спецификации. Зафиксировать время и ручные операции.
3. Неделя 3. Выполнить IFC-обмен, федерацию моделей и модельные проверки. Все замечания вести в едином журнале с ответственными и сроками.
4. Неделя 4. Внести пакет изменений, повторить выпуск, сравнить метрики и сформулировать, какие шаблоны, библиотеки и интеграции нужны для промышленного внедрения.

Если проект касается квартиры, офиса или небольшого объекта, до пилота полезно подготовить технический проект помещения и отдельно описать инженерные требования. Для более сложного объекта пригодится методика из материала о том, как составить инженерный проект квартиры или частного дома: она помогает не смешивать планировочные решения с задачами инженерных разделов.

Метрики, по которым видно реальный эффект

BIM часто оценивают по субъективному впечатлению: модель выглядит современно, значит внедрение состоялось. Для бизнеса этого недостаточно. До пилота зафиксируйте исходные показатели, после — повторите измерение. Даже небольшой набор метрик быстро показывает, где цифровая модель экономит время, а где только добавляет новый слой работы.

1. Время изменения. Сколько минут или часов проходит от правки базовой геометрии до обновлённого комплекта планов, разрезов и спецификаций.
2. Доля ручной правки. Сколько документов после изменения всё ещё приходится корректировать отдельно.
3. Полнота IFC. Процент обязательных свойств, которые сохраняются после экспорта и читаются в независимом просмотрщике.
4. Координация. Число уникальных конфликтов, доля ложных срабатываний и среднее время закрытия замечания.
5. Повторные ошибки. Сколько уже закрытых проблем возвращается в следующем выпуске модели.
6. Скорость публикации. Время подготовки координационной модели и отчёта для команды.
7. Доступность данных. Сколько участников получают актуальную версию через общую среду, а не из личных копий.
8. Контент и презентации. Сколько времени требуется получить актуальные планы, ракурсы и визуальные материалы для тендера, сайта или отчёта.

Как проверять IFC и openBIM без самообмана

IFC — Industry Foundation Classes — открытая схема данных для обмена информацией о зданиях и инфраструктуре. Факт успешного экспорта ещё не означает, что обмен получился. Модель может открыться и выглядеть правильно, но потерять свойства, типы, классификацию, связи пространств или идентификаторы. Поэтому проверка должна быть независимой от программы-источника.

1. Открыть IFC в независимом просмотрщике, а не только импортировать обратно в ту же систему.
2. Сверить уровни, помещения, типы стен, перекрытий, дверей, окон и основных инженерных элементов.
3. Проверить обязательные наборы свойств и единицы измерения.
4. Выбрать несколько объектов и сравнить их GUID до и после очередного обменного цикла.
5. Проверить координаты и ориентацию модели относительно остальных дисциплин.
6. Сравнить количественные ведомости исходной и обменной модели на контрольной выборке.
7. Зафиксировать профиль экспорта и больше не менять его внутри стадии без согласования.

Для сложных проектов полезно отделить «рабочую правду» авторской модели от «контрактной правды» обменного файла. Внутренняя система может хранить больше параметров, но на междисциплинарном уровне участники должны гарантировать согласованный минимум. Это уменьшает зависимость от конкретного поставщика и упрощает долгосрочное хранение данных.

Ошибки внедрения, которые стоят дороже лицензий

Проблемы BIM чаще возникают не из-за отсутствующей кнопки, а из-за процессов. Компания покупает несколько продуктов, но не определяет владельцев данных, правила координат, структуру параметров и порядок публикаций. В результате появляется больше файлов и согласований, а ожидаемая экономия не возникает.

1. Сначала покупать, потом описывать процесс. Программа не определит сама, кто отвечает за модель и какой результат считается принятым.
2. Моделировать всё с максимальной детализацией. Лишняя геометрия перегружает файлы и не даёт бизнес-ценности на ранней стадии.
3. Считать IFC универсальной кнопкой совместимости. Обмен требует профиля, правил сопоставления и проверки данных.
4. Хранить замечания в нескольких каналах. Почта, мессенджеры и таблицы создают дубли и теряют ответственность.
5. Не разделять авторинг и координацию. Специалисту, который только проверяет модель, часто не нужна дорогая авторская система.
6. Игнорировать ИТ-инфраструктуру. Большие модели зависят от сети, дисков, видеокарт, серверов и политики обновлений.
7. Не проверять обратимость. Команда должна понимать, как открыть архив проекта через несколько лет и какие нейтральные форматы сохранены.

Что должно быть в корпоративном BIM-регламенте

Регламент нужен не ради формальности. Это короткий набор правил, благодаря которому разные специалисты создают совместимые данные. Для первого внедрения достаточно документа на несколько десятков страниц, если он отвечает на практические вопросы и регулярно обновляется после пилотов.

1. назначение моделей по стадиям и дисциплинам;
2. система координат, уровней, зон и точка начала проекта;
3. правила именования файлов, видов, листов, типов и параметров;
4. минимальные требования к геометрической и информационной детализации;
5. обязательные классификации и наборы свойств;
6. форматы и профили обмена, включая IFC и BCF;
7. периодичность публикаций и статусы в среде общих данных;
8. роли автора, координатора, проверяющего и утверждающего;
9. методика модельных проверок и допустимые отклонения;
10. правила архивации, версий и передачи данных заказчику.

Как использовать BIM-модель в презентациях и маркетинговых материалах

Модель может существенно ускорить производство визуального контента, но только при управляемом доступе. Для презентации инвестору, тендерной заявки, сайта жилого комплекса или отчёта о ходе строительства маркетинговая команда получает утверждённый срез модели и список разрешённых ракурсов. Это снижает риск показать несогласованную планировку или устаревший фасад.

Хорошая практика — хранить рядом с визуальным материалом идентификатор выпуска модели и дату публикации. При изменении проекта ответственный видит, какие изображения требуют пересборки. Для регулярных коммуникаций полезно заранее подготовить набор стандартных камер: общий вид, входная группа, типовой этаж, общественная зона, технический разрез. Тогда обновление материалов становится повторяемой операцией, а не новым творческим проектом каждый раз.

1. Не использовать рабочий файл проектировщика напрямую в публичной коммуникации; сначала публиковать согласованную версию.
2. Не обещать характеристики объекта только по визуальной модели, если они не подтверждены проектными данными.
3. Для планировок показывать стадию и актуальность, особенно если проект продолжает меняться.
4. Хранить исходные ракурсы и настройки камеры, чтобы новые изображения можно было воспроизвести после изменений.
5. Разделять техническую визуализацию для согласования и рекламный рендер: у них разные задачи и критерии качества.

Частые вопросы

Итог: выбирать нужно процесс, а не громкое имя

Для архитектурного авторинга сильны Revit, Archicad, Renga, ALLPLAN, nanoCAD BIM Строительство и OpenBuildings Designer; конструктивную детализацию уверенно закрывает Tekla Structures; сложную форму удобно генерировать в Rhino, а быстрые концепции — в SketchUp. FreeCAD и Bonsai дают открытый путь для технически сильных команд. Navisworks, BIMcollab Zoom и Revizto отвечают за координацию, а Pilot-BIM, Trimble Connect, Plannerly и PlanRadar — за управляемую передачу данных и работу участников.

Дизайн Интерьера 3D остаётся отдельным случаем: это удобный инструмент предпроектной планировки, но его не следует выдавать за профессиональную BIM-среду. Такая честная граница полезнее рекламного сравнения. Внедрение стоит начинать с карты процессов, пилотного объекта, измеримых критериев и IFC-проверки. После этого выбор программного стека становится техническим решением, которое можно обосновать временем, качеством данных и числом предотвращённых ошибок, а не впечатлением от интерфейса.
