Как самому сделать технический проект квартиры: от обмеров до рабочих чертежей

Технический проект квартиры — это не набор красивых рендеров, а рабочая система координат для ремонта: размеры, привязки, планы конструкций, электрики, света, сантехники, отделки и оборудования должны согласовываться между собой. Самостоятельная подготовка такого комплекта реальна, когда исходные замеры точны, решения проверяются до начала работ, а задачи, требующие расчета и официального согласования, передаются профильным специалистам. Ниже — практический порядок от пустого листа до проверяемого альбома чертежей.

Что считать техническим проектом квартиры

В бытовой практике под техническим проектом ремонта понимают комплект рабочих схем и пояснений, по которым можно последовательно подготовить помещение и выполнить основные отделочные и монтажные операции. В него входят не только планировка и мебель, но и данные, определяющие положение конструкций и оборудования. На Xeon Live есть отдельный материал о том, как самостоятельно собрать технический проект квартиры; здесь акцент сделан на логике рабочего комплекта, контроле противоречий и цифровых инструментах, которые позволяют держать планы синхронными.

Главный критерий качества — не количество листов, а однозначность. Строитель должен понимать, какая перегородка сохраняется, какая демонтируется, где проходит новая граница помещения, на какой стене находится конкретная розетка, на какой высоте начинается облицовка и к какому предмету мебели привязана инженерная точка. Когда один и тот же объект на разных схемах имеет разные координаты, проект превращается из средства контроля в причину ошибок.

Технический проект также отличается от подборки интерьерных картинок. Визуализация отвечает на вопрос, как пространство будет выглядеть, а рабочий чертеж — что и где нужно сделать. Оба слоя полезны, но выполняют разные функции. 3D-сцена хорошо выявляет проблемы масштаба, проходов, расстановки мебели и сочетания материалов; размеры, отметки и условные обозначения фиксируются на 2D-листах.

Технический проект, дизайн-проект и проект перепланировки — разные документы

Дизайн-проект обычно охватывает концепцию интерьера шире: стиль, цвет, материалы, мебель, визуализации и рабочую часть. Технический комплект можно рассматривать как его производственное ядро — набор схем, необходимых для реализации решений. Самостоятельный альбом для ремонтной бригады не становится автоматически проектом перепланировки в юридическом смысле. Жилищный кодекс Российской Федерации отдельно регулирует переустройство и перепланировку помещений в многоквартирных домах и связывает такие работы с установленной процедурой согласования.

Практическое правило простое: перестановка мебели, подбор покрытий и фиксация электрики для ремонта относятся к вашей рабочей документации. Изменения, затрагивающие конфигурацию помещения, инженерные сети или оборудование в объеме, который требует внесения изменений в технические сведения и согласования, нельзя закрывать домашним чертежом. В таком случае самостоятельная схема служит исходными данными для обсуждения, а окончательное решение оформляется в установленном порядке.

Это разграничение важно еще до первого чертежа. Оно защищает от типичной ошибки — сначала нарисовать удобную планировку, начать демонтаж, а затем выяснить, что часть решений нельзя реализовать в выбранном виде. Поэтому блок ограничений должен появиться в проекте раньше декоративной части: несущие элементы, общедомовые коммуникации, вентиляционные каналы, стояки, существующие вводы, положение окон и входной двери фиксируются как исходные условия.

Какой комплект листов нужен для ремонта

Состав проекта меняется вместе со сложностью квартиры, но базовая последовательность стабильна. Техническую часть удобно строить от обмеров к планировке, затем к конструкциям, отделке и инженерным схемам. Полезно заранее создать список листов и отмечать статус каждого: черновик, проверен по обмерам, согласован между участниками, выдан в работу, изменен после уточнения. Такой реестр снимает главный организационный риск — ремонт по устаревшей версии.

1. Обмерный план

Обмерный план — исходная геометрия всего проекта. Он содержит длины стен и простенков, размеры дверных и оконных проемов, высоты, выступы, ниши, короба, видимые коммуникации и другие элементы, которые влияют на дальнейшие решения. Готовый план застройщика полезен как ориентир, но для ремонта требуется сверка с фактическим состоянием. Подробный порядок подготовки обмерного плана квартиры помогает заранее составить маршрут по помещениям и не пропустить высотные отметки.

На одном листе полезно разделять три группы данных. Первая — геометрия: размеры стен, диагонали, толщина перегородок. Вторая — проемы и привязки: ширина окна, расстояние от угла до откоса, высота подоконника, направление открывания двери. Третья — инженерные исходные точки: стояки, радиаторы, вентканалы, щит, выводы воды, канализация, существующие розетки и выключатели. Такой порядок облегчает проверку, потому что каждый следующий лист опирается на конкретный набор исходных координат.

2. План существующих конструкций, демонтажа и монтажа

План существующих конструкций фиксирует состояние до ремонта. От него отделяются два рабочих листа: демонтаж и монтаж. На демонтаже показывают только то, что снимается или разбирается; на монтаже — новые перегородки, зашивки, короба, ниши, проемы и другие создаваемые элементы. Разведение этих операций по отдельным листам делает чертежи читаемыми и уменьшает вероятность того, что рабочий перепутает старую и новую конструкцию.

Для каждой новой перегородки нужна не только линия, но и информация, достаточная для ее привязки: расстояния до существующих стен или осей, толщина, положение проема, его ширина, направление открывания двери. Сложные места лучше снабжать отдельным узлом или разверткой. В проекте не стоит заменять размеры фразами вроде «по месту» там, где геометрия уже определена мебелью, сантехникой или отделкой.

3. План расстановки мебели и оборудования

Этот лист часто воспринимают как декоративный, но на практике он задает основу инженерным привязкам. Розетка для телевизора определяется положением телевизионной зоны, выводы для техники — реальными габаритами кухни, сантехнические точки — выбранным расположением приборов, а световые сценарии — мебельными группами и маршрутами движения. Поэтому расстановку мебели разумно зафиксировать до детальной электрики.

Мебель на плане следует показывать в реальных или близких к реальным габаритах. Для встроенных шкафов, кухни, стиральной и сушильной техники, крупной бытовой техники важны монтажные размеры и зоны открывания. Условный прямоугольник без глубины быстро создает ложное ощущение свободного пространства. На этапе проверки полезно включать двери, ящики и створки в максимально открытое положение и смотреть, пересекаются ли они между собой и с проходами.

4. План полов

План полов фиксирует тип покрытия по зонам, направление раскладки, границы материалов, места стыков и участки, где важна отметка уровня. Для плитки и других штучных материалов желательно показать принцип раскладки до начала работ, особенно в узких коридорах, санузлах и помещениях со сложной геометрией. Это позволяет заранее увидеть слишком узкие подрезки и неудачные смещения швов.

На этом же листе удобно держать информацию о плинтусах, порогах и профилях стыка, но не перегружать схему спецификациями. Детальные наименования материалов лучше вынести в ведомость, а на плане оставить код или короткое обозначение. Такой подход сохраняет читабельность: монтажник видит зону и код, а точный материал находится в отдельном перечне.

5. План потолков

Потолочный план связывает конструкцию потолка с освещением, карнизами, нишами, вентиляционными решетками и закладными. До детализации нужно решить, какие элементы относятся к потолку, какие — к стенам, и где проходят границы разных уровней. Встроенный светильник нельзя рассматривать отдельно от его монтажной глубины и от расположения конструкций над плоскостью чистового потолка.

Для натяжных, подшивных и комбинированных решений полезно отдельной заметкой фиксировать, какие элементы должны получить закладные до закрытия конструкции. Та же логика действует для карнизов, подвесных светильников, проекторов и другого оборудования, которое несет нагрузку или требует доступа. Проект на этой стадии уже становится не картинкой, а последовательностью работ.

6. Развертки стен и отделка

Развертка показывает стену фронтально, поэтому на ней проще, чем на плане сверху, задавать высоты и раскладку. Она особенно полезна для санузлов, кухонного фартука, сложных панелей, декоративных реек, встроенной мебели и зон с несколькими видами отделки. На развертке наносят реальные границы покрытия, привязки оборудования, оси, ниши и отверстия, которые должны совпасть с инженерными листами.

В сложных помещениях развертки лучше маркировать по стенам и связывать с планом стрелками направления взгляда. Тогда у каждого изображения появляется точное место в пространстве. Это важнее художественной подачи: строитель должен однозначно понимать, какую стену он видит и от какой отметки считать размеры.

7. Розетки, выключатели и силовые выводы

Электрический план строится поверх утвержденной расстановки мебели и оборудования. Для каждой точки указывают тип, привязку по горизонтали и высоту установки в принятой системе отсчета. Отдельно отмечают силовые выводы для стационарной техники, слаботочные точки и специальные подключения. Подробная схема розеток и выключателей в квартире нужна прежде всего для проверки сценариев использования, а не для механического увеличения числа точек.

Хороший контрольный прием — пройти квартиру по повседневным сценариям. Где заряжается телефон у кровати, куда включается пылесос, откуда питается рабочее место, как подключается роутер, где находится техника в кухонной колонне, что происходит при открытой двери шкафа. Такой проход выявляет ошибки, которые не видны при взгляде на условные значки. Финальную электротехническую схему, подбор кабелей, защитных аппаратов и расчет нагрузок выполняет квалифицированный специалист.

8. Освещение и сценарии управления

План освещения включает светильники и логику управления. Один общий потолочный свет для всей квартиры редко описывает реальные привычки, поэтому полезно разделять задачи: проходной свет, рабочий, локальный, декоративный, ночной. Затем каждый светильник связывают с выключателем или группой управления. Отдельный материал Xeon Live о том, как составить план освещения, помогает проверить сценарии по помещениям и мебели.

На рабочем листе важно не смешивать художественные характеристики света с монтажными координатами. Температура света, тип светильника и модель могут находиться в спецификации, а расположение, ось и связь с выключателем — на плане. Так проект остается понятным даже после замены конкретной модели на другую с похожими характеристиками.

9. Водоснабжение, канализация и сантехнические приборы

Сантехнический план начинается с неизменяемых исходных точек: стояков, выпусков, вентканалов и существующих вводов. Затем фиксируется точное положение сантехнических приборов и мебели, в которую они встраиваются. Для строителей особенно важны привязки точек к чистовым поверхностям и понимание, где должна быть доступна ревизия. Поэтому инженерные схемы нельзя рисовать в отрыве от толщины отделки и реальных размеров оборудования.

Самостоятельный чертеж здесь работает как координационный документ: он показывает, чего вы хотите добиться. Диаметры, уклоны, допустимые длины трасс, способы подключения и другие инженерные параметры проверяются сантехником или проектировщиком. Такой раздел помогает заранее выявить конфликты между мебелью, сантехникой, коробами и отделкой, но не подменяет расчет.

10. Отопление, вентиляция и кондиционирование

На этом листе отмечают существующие и планируемые приборы, доступ к ним и зоны, которые нельзя перекрывать мебелью или отделкой. При проектировании кондиционирования важно координировать внутренние блоки с потолками, шторами, шкафами и трассами; при работе с радиаторами — учитывать подоконники, экраны и мебель. Для вентиляции основной принцип — не воспринимать существующий вентканал как свободную нишу для перепланировки.

Рабочий альбом должен показывать взаимное положение элементов, а инженерные решения по мощности, расходам, гидравлике и воздухообмену остаются в зоне ответственности профильных специалистов. На практике это разделяет проект на два уровня: пользователь задает сценарий, положение оборудования и ограничения; специалист проверяет техническую реализуемость и параметры.

11. Ведомости, пояснения и смета

Чертежи отвечают на вопрос «где», ведомости — «что именно». Для отделочных материалов, дверей, сантехники, светильников и оборудования полезно иметь отдельные перечни с кодом позиции, кратким описанием, количеством и зоной применения. Необязательно превращать рабочую ведомость в каталог брендов: ее задача — исключить неоднозначность и помочь сверить комплектность поставки.

Смета относится к управлению проектом, а не к геометрии, поэтому ее лучше вести отдельно от строительных схем, но связывать с ними через объемы и коды работ. В Xeon Live есть руководство о том, как самостоятельно составить смету на ремонт. В техническом проекте достаточно зафиксировать объемы и состав решений так, чтобы расчет можно было обновлять без перерисовки планов.

Подготовка: какие исходные данные собрать до черчения

Ошибки технического проекта почти всегда начинаются раньше программы — на этапе исходных данных. Поэтому полезно создать отдельную папку объекта и хранить там исходный план, фотографии, обмерные записи, сведения об оборудовании и версии схем. Названия файлов должны отражать содержание и дату, а не выглядеть как «новый план финал 7». Даже для одной квартиры простой порядок именования резко снижает риск открыть не ту версию.

1. Исходный план квартиры и доступная техническая документация используются как справочный слой, а геометрия сверяется по месту.
2. Фотографии каждого помещения снимаются по кругу от входа, отдельно фиксируются стояки, щит, вентрешетки, радиаторы, выводы и нестандартные узлы.
3. Все размеры записываются в единой системе единиц; единицы измерения указываются в легенде проекта.
4. Список крупной мебели и техники собирается до электрики, потому что их габариты определяют точки подключения.
5. Для встроенных изделий сохраняются монтажные схемы производителя и требования к зазорам.
6. Отдельно фиксируются решения, которые требуют проверки специалистом: конструктив, перенос инженерных сетей, вентиляция, электрические нагрузки.

Как провести обмеры без хаоса

Работу удобно выполнять по маршруту, а не по отдельным случайным размерам. Сначала рисуется грубый контур помещения, затем измеряется периметр по одной стене за другой. После этого добавляются проемы, ниши и выступы, затем высоты, после — инженерные элементы. В конце снимаются диагонали и контрольные суммы. Такой порядок делает записи воспроизводимыми: через день понятно, к какому участку относится каждое число.

Контрольная сумма — простой способ найти ошибку: сумма последовательных участков вдоль стены должна согласовываться с общей длиной. Диагонали помогают увидеть, что углы не идеально прямые. Для старых квартир это принципиально: модель, построенная только по четырем длинам стен, может выглядеть аккуратно на экране и не совпасть с реальной геометрией в месте установки кухни или шкафа.

Высоты снимаются не одной цифрой на всю квартиру. Пол и потолок имеют перепады, окна и подоконники расположены на разных отметках, а существующие короба и балки ограничивают монтаж. Для технического проекта достаточно зафиксировать контрольные высоты в характерных точках и затем согласовать, какая плоскость принимается за базовую. В чертежах важно последовательно писать, от какого пола считается отметка — существующего или чистового.

Как сформировать техническое задание самому себе

Техническое задание полезно даже при самостоятельной работе, потому что отделяет обязательные требования от вкусовых предпочтений. Для каждой комнаты запишите функцию, пользователей, хранение, крупное оборудование, требования к свету, количество рабочих мест, сценарии сна и отдыха, необходимость затемнения, акустики или дополнительной вентиляции. Это превращает расплывчатую идею «хочу удобную спальню» в набор проверяемых условий.

У задания должен быть приоритет. Обязательные требования не должны конкурировать на равных с декоративными. Например, проход к окну, доступ к инженерному шкафу и открывание двери важнее симметрии декоративной панели. Когда конфликт обнаруживается в 3D или на плане, приоритет помогает принять решение без бесконечного перебора вариантов.

Способ 1. Собрать проект в Мой Дом 3D

Мой Дом 3D подходит для первого практического сценария на Windows: в одном проекте можно начертить планировку, расставить мебель, работать с разделами коммуникаций и подготовить сметный расчет. В программе предусмотрены отдельные режимы для отопления, водоснабжения, освещения, выключателей, розеток и электропроводки. Для самостоятельного технического проекта это удобно тем, что геометрия, оборудование и инженерные точки находятся в общей модели, а не в разрозненных файлах.

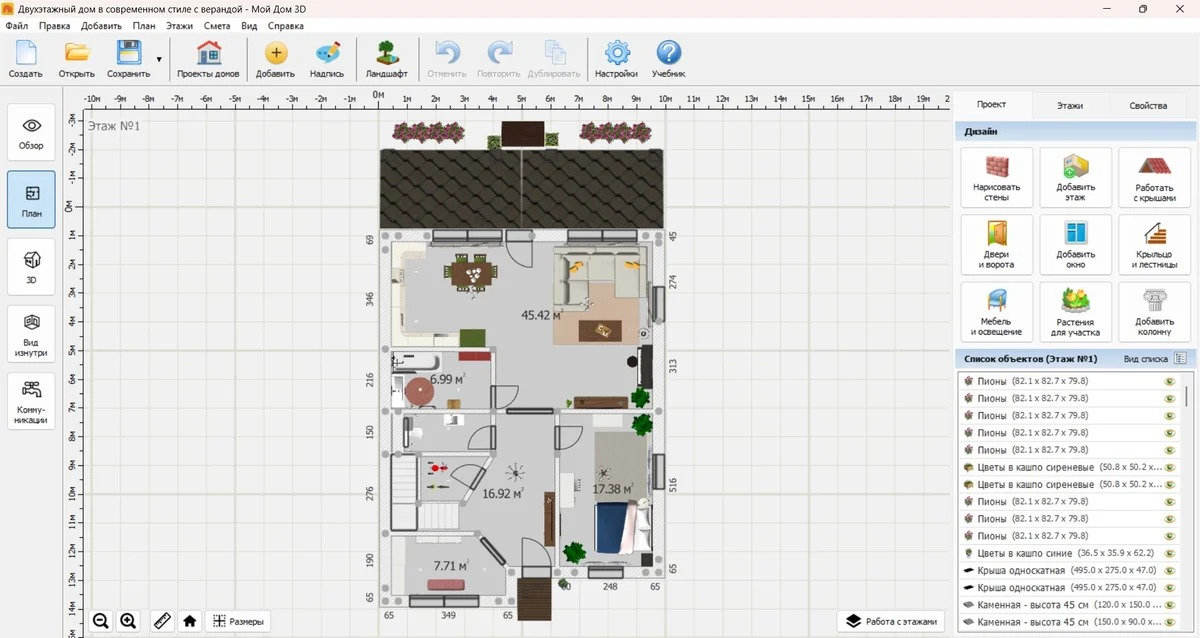

Шаг 1. Перенесите фактическую геометрию

Проект удобно начинать с пустой планировки или с фонового изображения существующего чертежа. План можно начать поверх загруженного изображения в JPG или PNG. Фоновый план используется только как подложка: критические размеры задаются по фактическим обмерам. После построения стен последовательно добавляются окна и двери, а затем сравниваются общие размеры и контрольные диагонали.

До мебели стоит проверить толщины стен и положение всех проемов. Ошибка в несколько сантиметров на коротком простенке может повлиять на шкаф, кухонную колонну или размещение выключателя. На этом этапе проект еще легко исправить, поэтому не переходите к декоративной отделке, пока геометрия не прошла контроль по нескольким независимым размерам.

Шаг 2. Зафиксируйте мебель и оборудование

Следующий слой — крупная мебель, сантехника и бытовая техника. Здесь важны не цвета, а габариты и рабочие зоны. Для кухни задайте длины модулей и расположение техники, для спальни — размер кровати и подходы, для санузла — реальные размеры ванны, душевой, инсталляции и стиральной техники. После этого включите 3D-просмотр и пройдите проект как пользователь: проверьте дверцы, проходы, обзор и конфликт высоких предметов с окнами и радиаторами.

Цвета и фактуры можно использовать для проверки визуальной логики, но техническая документация должна оставаться независимой от конкретного декора. Отделка меняется легче, чем положение стояка или новой перегородки. Поэтому сначала закрывается функциональная схема, потом стилистика.

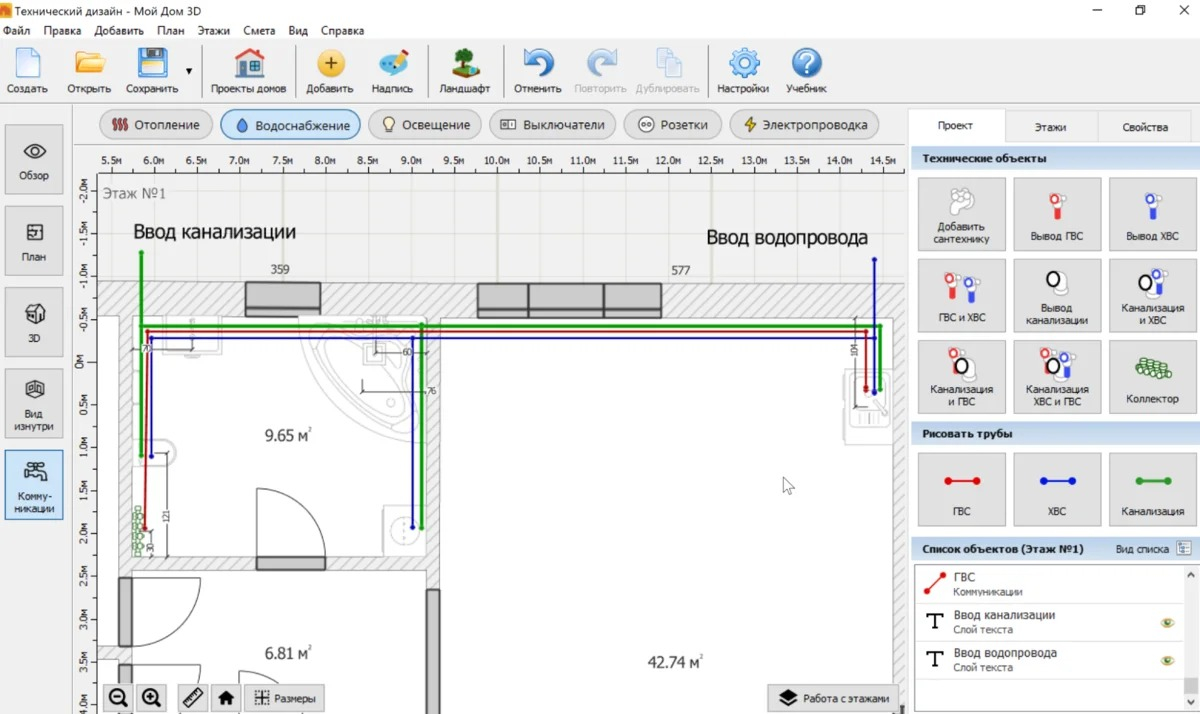

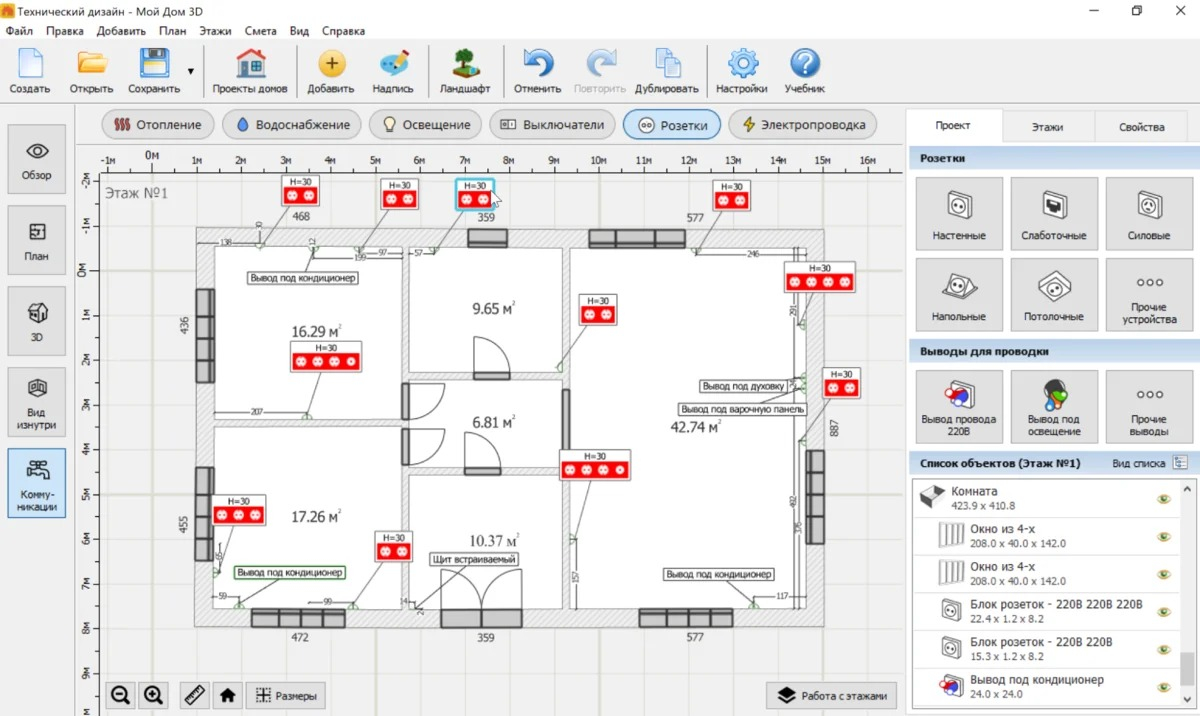

Шаг 3. Нанесите инженерные точки

В разделе коммуникаций проект разбивается по назначению. Сначала логично разместить сантехнику и точки водоснабжения, затем отопление, после — светильники, выключатели, розетки и проводку. Такой порядок повторяет зависимости: сантехническая точка привязана к прибору, розетка — к технике, выключатель — к сценарию света. Каждый слой проверяется на фоне основной планировки.

В пользовательском проекте не нужно изображать инженерные расчеты, которых вы не выполняли. Значки и трассы служат координационной схемой для обсуждения с электриком и сантехником. После профессиональной проверки корректировки возвращаются в общий проект, чтобы разные листы не расходились.

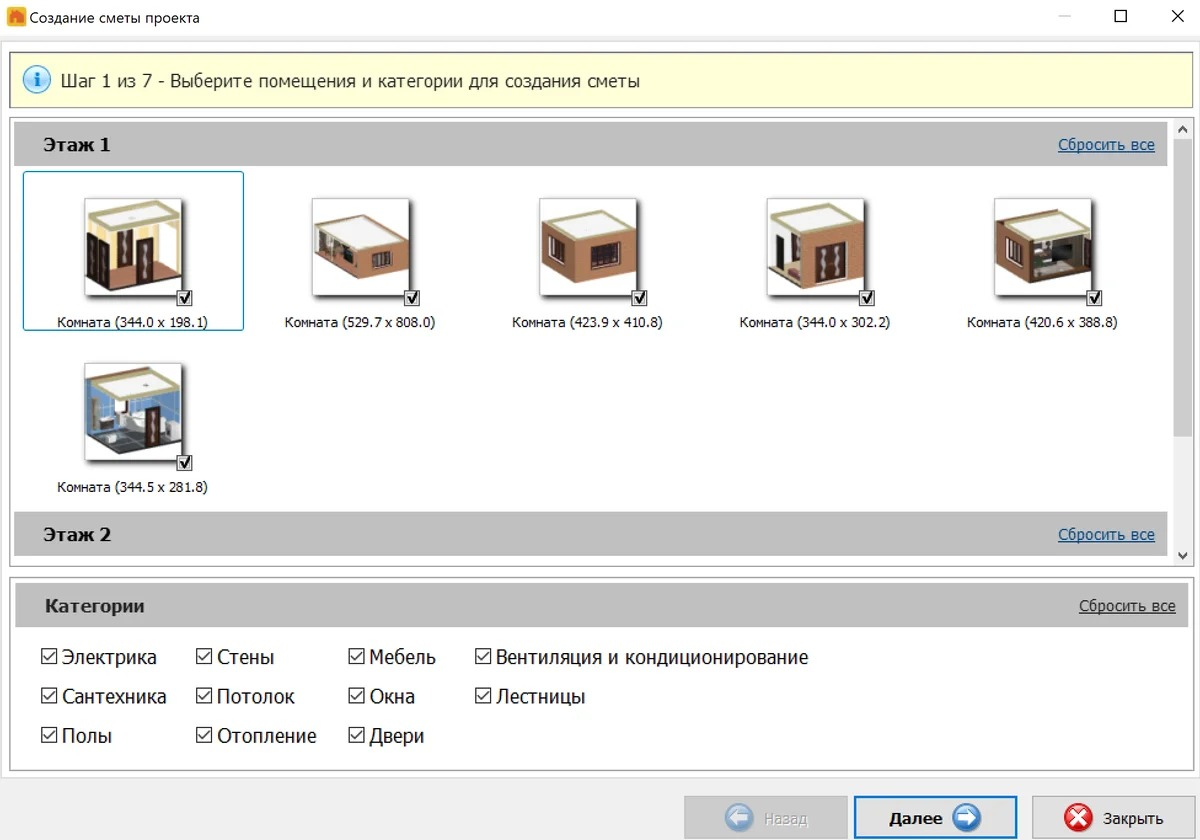

Шаг 4. Подготовьте структуру затрат и контрольный выпуск

Мастер сметы в Мой Дом 3D связывает помещения и категории проекта с работами и материалами. Для технического альбома полезна сама структура: она заставляет проверить, какие системы действительно присутствуют в каждом помещении. Перед передачей проекта строителям сохраните отдельную контрольную версию и зафиксируйте дату. Любое дальнейшее изменение отмечайте как новую редакцию, а не переписывайте единственный файл без следа.

Плюсы

1. Планировка, 3D-представление, мебель и основные инженерные разделы находятся в одном проекте.
2. В программе есть отдельные режимы для электрики, освещения, отопления и водоснабжения.
3. Можно начать черчение поверх изображения существующего плана и затем уточнить размеры.
4. Сметный модуль помогает связать пространственные решения с перечнем работ и материалов.

Минусы

1. Программа предназначена для Windows 11, 10, 8 и 7; для macOS и мобильных устройств этот сценарий не предназначен.
2. Пользовательская модель не заменяет инженерные расчеты и проект перепланировки, когда они требуются по характеру работ.
3. Качество итогового комплекта полностью зависит от точности исходных замеров и дисциплины привязок.

Кому подойдёт

Владельцу квартиры на Windows, который хочет держать планировку, мебель, инженерные точки и подготовку сметы в одной модели и готов самостоятельно проверять исходные данные перед передачей решений специалистам.

Способ 2. Сделать комплект рабочих листов в RemPlanner

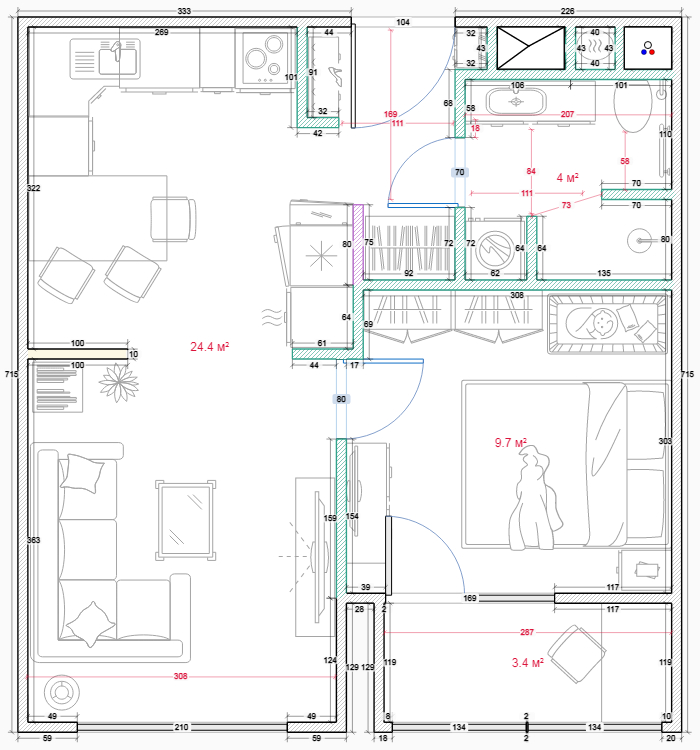

RemPlanner ориентирован именно на рабочие чертежи ремонта. В сервисе предусмотрены планировочные листы от обмерного плана и мебели до электрики, освещения, отделки и инженерных сетей, автоматические развертки стен, расчеты объемов и формирование PDF-альбома. Для самостоятельной работы важное ограничение прямо сформулировано самим сервисом: точность зависит от ваших замеров, а программа не принимает решения по эргономике и расположению точек вместо пользователя.

Как выстроить работу в RemPlanner

Начните с листа, который отвечает за исходную геометрию, и не перепрыгивайте к отделке. В RemPlanner планировочные листы разделены по этапам, что удобно использовать как контрольный маршрут. После обмеров создается планировка, затем расстановка мебели, демонтаж и монтаж, электрические и световые точки, отделка и дополнительные инженерные слои. Такая последовательность ценна не сама по себе, а тем, что каждый новый слой получает уже утвержденную основу.

Сильная сторона браузерного формата — возможность быстро открыть проект на другом компьютере и показать его подрядчику. При этом сам сервис на странице планировщика предупреждает, что для рисования нужен компьютер или ноутбук с мышью; мобильный экран не является основной средой ввода. Это стоит учесть, когда планируется работа на объекте: телефон удобен для просмотра, но основное редактирование лучше оставить для большого экрана.

Автоматические расчеты и развертки ускоряют подготовку, но не отменяют ручной проверки. Любая автоматизация считает то, что уже нарисовано. Ошибка в длине стены или неверно выбранный материал попадет в производные листы и расчеты. Поэтому контроль исходной модели важнее скорости генерации отчета.

Плюсы

1. Сервис построен вокруг набора рабочих листов для ремонта, а не только вокруг 3D-визуализации.
2. Есть планы электрики и освещения, развертки стен, расчеты объемов и вывод проекта в PDF.
3. Браузерный формат упрощает совместный просмотр и передачу проекта между участниками.
4. Разделение инструментов по планировочным листам помогает сохранять последовательность разработки.

Минусы

1. Для полноценного рисования сервис прямо ориентирует пользователя на компьютер или ноутбук с мышью.
2. Автоматические расчеты наследуют ошибки исходной модели, поэтому неверный обмер распространяется на последующие листы.
3. Сервис остается инструментом черчения и не принимает за пользователя нормативные и инженерные решения.

Кому подойдёт

Тем, кому важен именно альбом рабочих листов для ремонта и удобнее работать в браузере, не устанавливая отдельное настольное приложение.

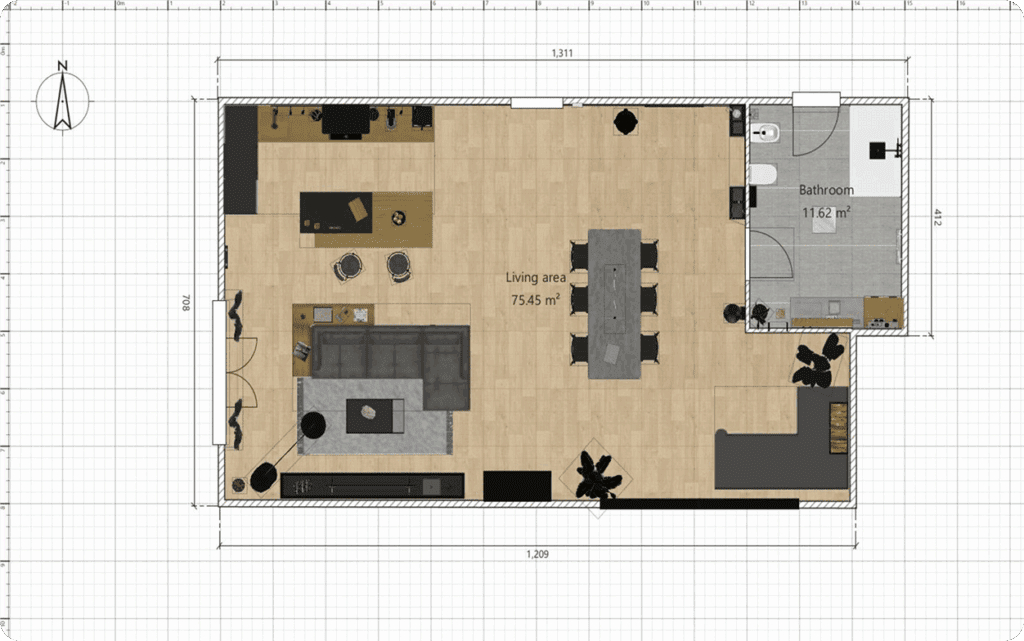

Способ 3. Построить точный план и 3D-модель в Sweet Home 3D

Sweet Home 3D подходит для геометрии, меблировки, параллельной проверки 2D и 3D, а также импорта существующего плана как подложки. В программе можно точно задавать размеры стен, добавлять размерные линии и подписи, импортировать чертеж, печатать и экспортировать проект в PDF, растровую или векторную графику. Программа также доступна на Windows, macOS, Linux, iOS, Android и в браузере.

Как использовать Sweet Home 3D для технического проекта

Сначала загрузите существующий план как фон или начертите стены с нуля. Затем задайте реальные размеры и проверьте общие габариты. После окон и дверей добавьте только крупные предметы, от которых зависят проходы и точки подключения. Параллельный 3D-вид помогает быстро заметить неверную высоту окна, конфликт мебели с проемом или неудачную расстановку.

Инженерную часть в таком сценарии удобно вести как отдельные копии основного плана или как аннотированные листы. В этом сценарии Sweet Home 3D используется для планов, размеров, мебели, 2D/3D и экспорта. Электрические, сантехнические и иные монтажные схемы следует оформлять с собственной легендой и проверять у профильных специалистов, не подменяя специализированные инженерные расчеты.

При печати важно заранее выбрать масштаб и проверить, что подписи и размеры читаются на физическом листе. Проект, который выглядит аккуратно на большом мониторе, может стать бесполезным после уменьшения до формата печати. Тестовая печать одного сложного листа обычно выявляет проблемы с плотностью подписей быстрее, чем просмотр PDF.

Плюсы

1. Точные размеры стен и размерные линии подходят для построения базовой геометрии.
2. 2D-план и 3D-представление обновляются в общей модели, что упрощает визуальную проверку.
3. Поддерживается импорт исходного плана и печать либо экспорт документации.
4. Широкий платформенный охват позволяет работать на разных настольных и мобильных системах.

Минусы

1. Для специализированных инженерных листов в этом рабочем процессе нужен отдельный инструмент или собственная система обозначений.
2. Для электрики, сантехники и монтажных пояснений потребуется собственная система обозначений или дополнительный инструмент.
3. Большая свобода моделирования требует дисциплины: декоративная детализация легко отвлекает от размеров и координации.

Кому подойдёт

Пользователю, которому нужен точный универсальный планировщик с одновременным 3D-контролем и возможностью открыть проект на разных платформах, а инженерную документацию он готов вести отдельными слоями.

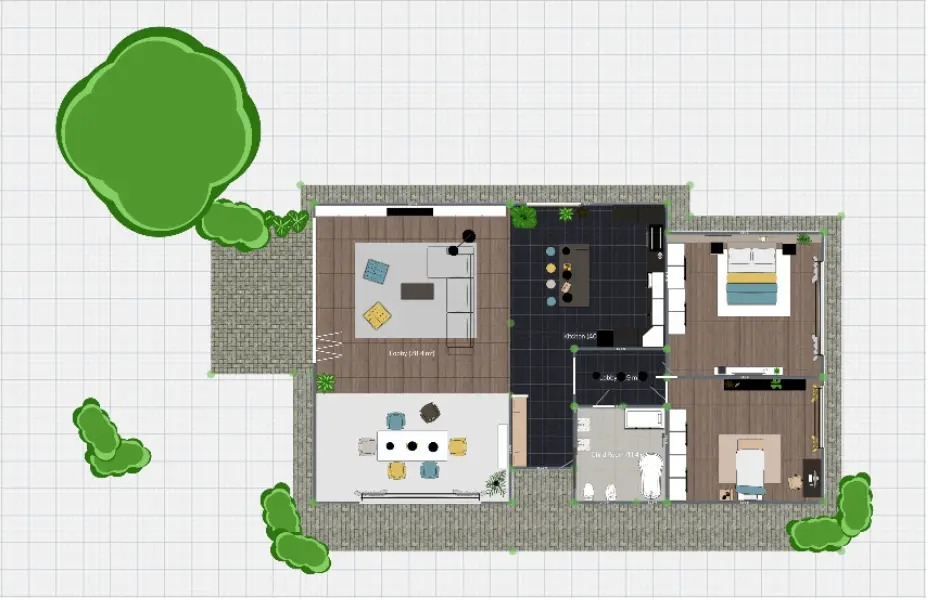

Способ 4. Подготовить планировку и визуальную проверку в Planner 5D

Planner 5D подтверждает работу с 2D- и 3D-планами, стенами, дверями, окнами, мебелью и импортом существующих планов. Сервис доступен в веб-версии и на настольных и мобильных устройствах. Для самостоятельного технического проекта его сильная сторона — быстрый контроль планировочного решения и масштаба пространства; инженерные рабочие схемы лучше держать отдельными листами с четкими обозначениями.

Как встроить Planner 5D в рабочий процесс

Используйте Planner 5D как первый слой координации: создайте оболочку квартиры, укажите стены и проемы, расставьте крупную мебель и проверьте 3D. После этого зафиксируйте выбранный вариант и не продолжайте менять планировку параллельно с электрикой. Любая перестановка кухни или кровати после выпуска инженерных листов должна инициировать повторную проверку связанных точек.

Функция импорта существующего плана ускоряет старт, но результат распознавания нужно сверять с обмерами. Автоматическое преобразование изображения не является заменой измерений. Критические длины стен, ширины проемов и положение инженерных вводов всегда проверяются по исходным данным.

Для передачи строителям Planner 5D полезен как наглядное дополнение к рабочим схемам. 3D-кадр помогает объяснить замысел, а точные привязки остаются на 2D-листах. Это разделение делает коммуникацию устойчивой: рендер показывает ожидаемый результат, чертеж фиксирует действие.

Плюсы

1. 2D и 3D объединены в одном рабочем процессе, поэтому планировка быстро проверяется визуально.
2. Поддерживаются стены, двери, окна, мебель, шаблоны и импорт существующих планов.
3. Есть веб-, настольные и мобильные варианты, что удобно для просмотра проекта на объекте.
4. Наглядные визуализации помогают согласовать общую идею с семьей и подрядчиком.

Минусы

1. Сервис прежде всего решает задачи планировки и визуализации, поэтому рабочую инженерию следует оформлять отдельными схемами.
2. Автоматизированное распознавание планов требует обязательной сверки с фактическими размерами.
3. При активном использовании декора легко потерять фокус на технической части и координации листов.

Кому подойдёт

Тем, кому нужен межплатформенный планировщик для быстрой проверки планировки, мебели и общего объема, а монтажные листы будут подготовлены в отдельном инструменте или переданы специалистам.

Универсальный порядок разработки: от обмеров до выдачи в работу

Выбор программы меняет интерфейс, но не меняет зависимостей между решениями. Ниже — порядок, который можно повторить в любом из четырех инструментов. Его цель — закрывать решения слоями и не возвращаться к базовой геометрии после того, как поверх нее уже построены инженерные схемы.

Этап 1. Зафиксируйте неизменяемые исходные условия

Создайте слой существующего состояния. Отметьте несущие и ненесущие конструкции по доступной документации, проемы, стояки, вентиляционные каналы, отопительные приборы, электрический щит, вводы воды и канализации. Для спорных элементов не делайте вывод по внешнему виду. Неизвестный статус отмечается как требующий проверки и не используется как основание для демонтажа.

На этом этапе также полезно сфотографировать маркировки оборудования и места скрытых трасс, которые доступны до ремонта. После демонтажа часть исходных ориентиров исчезнет, а фотографии помогут восстановить контекст.

Этап 2. Соберите чистую обмерную модель

Перенесите размеры без мебели и декоративных элементов. Проверяйте геометрию контрольными суммами и диагоналями. Чистая модель нужна как эталон: дальнейшие варианты планировки создаются копиями, а исходный слой не переписывается. Это дает возможность в любой момент отличить факт от проектного решения.

Особое внимание уделите коротким простенкам, нишам и местам встроенной мебели. Именно там малая ошибка по размеру превращается в дорогостоящую переделку. Для длинных стен достаточно одной общей длины только тогда, когда на стене нет проемов, выступов и оборудования. В остальных случаях нужны последовательные привязки.

Этап 3. Разработайте несколько планировочных вариантов

Не пытайтесь сразу сделать единственную идеальную схему. Создайте несколько вариантов на одной обмерной основе и сравните их по одинаковым критериям: проходы, хранение, приватность, естественный свет, количество конфликтов с инженерными исходными точками, сложность встроенной мебели. Варианты должны различаться содержательно, а не только перестановкой декора.

После выбора варианта заморозьте планировку. Зафиксируйте дату и номер редакции. Дальнейшие изменения допускаются только как осознанная новая версия с повторной проверкой связанных листов. Такой контроль версий — один из самых эффективных способов сократить хаос в самостоятельном проекте.

Этап 4. Проверьте эргономику на реальных предметах

Подставьте конкретные габариты кровати, дивана, обеденного стола, шкафов, техники и сантехники. Не обязательно выбирать окончательную модель каждого предмета, но монтажные размеры крупных объектов должны быть реалистичными. Для открывающихся элементов добавьте зону движения. Для рабочих мест учитывайте положение стула и человека, а не только контур столешницы.

В 3D выполните виртуальный обход по бытовым маршрутам: вход — хранение — кухня; спальня — санузел; кухня — стол; рабочее место — окно; уборка — место хранения инвентаря. Такой сценарный тест лучше абстрактной оценки «красиво или нет», потому что выявляет функциональные узкие места.

Этап 5. Согласуйте демонтаж и монтаж с выбранной планировкой

План демонтажа должен логически вытекать из существующего состояния, а монтаж — из финальной планировки. Нельзя рисовать монтажную перегородку только по мебели: ее координаты должны быть заданы относительно стабильных конструкций. После подготовки листов наложите их друг на друга и проверьте, что не возникает «висящих» фрагментов стен и неоднозначных проемов.

Любое вмешательство, которое относится к переустройству или перепланировке в смысле жилищного законодательства, выводится из домашнего сценария в отдельный процесс согласования. Рабочий альбом остается инструментом координации ремонта, но не используется как самодельное разрешение на регулируемые работы.

Этап 6. Привяжите встроенную мебель и сантехнику

Кухня, шкафы до потолка, тумбы под раковины, инсталляции и другие встроенные элементы часто определяют размеры перегородок и инженерных точек. Для них полезно создать отдельные схемы с габаритами. Сначала задаются размеры изделия, затем проверяется строительный проем, и только после этого выпускаются электрика и сантехника.

Такой порядок предотвращает распространенную цепочку переделок: электрик вывел розетку по общему плану, мебельщик изменил секцию, розетка оказалась за перегородкой или ящиком, затем ее приходится переносить по готовой отделке. В техническом проекте каждая зависимая точка должна иметь понятную базу привязки.

Этап 7. Выпустите электрику и освещение как два связанных листа

Розетки и выключатели удобно держать отдельно от светильников, но между ними должна быть логическая связь. На плане света помечаются группы, на плане управления — выключатели и сценарии. Для сложных проходных и перекрестных схем делается отдельное пояснение для электрика. На этом этапе проверяется доступность выключателей после открывания дверей и размещения шкафов.

Каждая розетка получает назначение: бытовая, рабочее место, техника, уборка, сеть, телевизионная зона, резерв. Это не обязательно писать длинным текстом на плане; достаточно короткого кода и легенды. Назначение помогает специалисту проверить нагрузки и позволяет владельцу понять, зачем точка вообще появилась.

Этап 8. Координируйте сантехнику с мебелью и отделкой

У сантехнических точек есть как минимум три контекста: прибор, мебель вокруг него и чистовая поверхность. Поэтому привязки лучше задавать к готовой стене или другой заранее определенной базе. В местах облицовки учитывается толщина чистового слоя. Для ревизионных зон заранее оставляется доступ; он не должен оказаться за несъемной панелью или тяжелой встроенной мебелью.

На развертке санузла удобно совместить плитку, смесители, выводы, ниши, зеркало и свет. Тогда конфликт становится видимым до монтажа. Инженерная схема по трубам остается отдельной, но координаты конечных устройств должны совпадать на всех листах.

Этап 9. Сведите потолок, свет и вентиляцию

Потолочная схема часто собирает больше конфликтов, чем план пола: светильники, треки, карнизы, решетки, датчики, внутренние блоки кондиционеров и встроенная мебель встречаются в одной плоскости. Перед выпуском создайте наложение этих слоев и проверьте расстояния. Отдельно отметьте закладные и элементы, которые должны быть смонтированы до закрытия потолка.

Сценарий света проверяется в 3D, но монтажная схема остается 2D. На ней важны оси и привязки. Для длинных линий и треков задается начало, конец и ориентация, а не только приблизительное место в центре помещения.

Этап 10. Подготовьте развертки и ведомости отделки

Развертки строятся после того, как положение оборудования и мебели стабильно. Иначе каждое перемещение потребует переделки нескольких стен. На развертке показываются высоты, границы материалов и важные монтажные элементы. Для повторяющихся покрытий используйте коды: это уменьшает количество текста и облегчает замену материала в ведомости.

Ведомость должна быть проверяемой. У позиции есть код, место применения, единица учета и количество. Для авторского проекта можно добавить производителя и модель, но рабочая логика не должна зависеть от доступности конкретного товара. Важнее определить технически значимые свойства и количество.

Этап 11. Соберите единый альбом и легенду

У всех листов должна быть одинаковая рамка логики: название проекта, название листа, номер редакции, единицы измерения, условные обозначения и примечания. Персональные данные и точный адрес объекта лучше хранить только в закрытом контуре владельца и подрядчика. В рабочей копии для внутренней передачи достаточно нейтрального кода объекта.

Нумерация листов должна соответствовать последовательности работ. В начале — исходные планы, затем конструктивные изменения, мебель, инженерные схемы, отделка, развертки и ведомости. Строитель быстрее находит нужную информацию, когда одинаковые типы данных всегда расположены предсказуемо.

Этап 12. Проведите выпускную проверку

Перед передачей проекта сделайте отдельный проход, не редактируя чертежи на ходу. Сначала составьте список найденных проблем, затем внесите исправления, затем повторите проверку. Такой двухфазный подход не дает одной правке незаметно сломать другой лист. В конце сохраните контрольный PDF или другой неизменяемый формат для выдачи в работу и исходный редактируемый файл отдельно.

Качество выпуска измеряется не красотой документа, а количеством неразрешенных противоречий. Цель — ноль конфликтов между планами по координатам важных объектов и ноль непонятных точек, требующих решения строителя «на глаз». Все открытые вопросы либо закрываются до работ, либо явно помечаются как требующие подтверждения.

Как проверять проект на противоречия

Самостоятельный технический проект особенно нуждается в системе проверки, потому что один человек одновременно является заказчиком, автором и редактором. Самая полезная практика — проверять не отдельный лист, а связи между листами. Для каждой критической сущности задайте несколько контрольных вопросов.

Матрица согласования листов

1. Перегородка: совпадает ли ее положение на плане монтажа, мебели, потолка, пола и развертках?
2. Дверь: одинаковы ли ширина, положение и направление открывания на всех листах; не перекрывает ли полотно выключатель или мебель?
3. Кухня: совпадают ли габариты мебели с розетками, выводами воды, канализацией, вентиляцией, освещением и фартуком?
4. Санузел: согласованы ли приборы, мебель, выводы, ниши, облицовка и ревизионный доступ?
5. Шкаф: не перекрывает ли он розетку, термостат, люк, вентиляционную решетку или выключатель?
6. Светильник: совпадает ли его ось с планом потолка и мебельной композицией; есть ли понятная группа управления?
7. Кондиционер: не конфликтует ли блок с карнизом, шкафом и потолком; предусмотрена ли координация трассы?
8. Напольное покрытие: совпадают ли границы материалов с проемами и реальной геометрией помещений?

Единая система привязок

Одна из частых причин ошибок — смешение базовых точек. На одном листе размер считают от черновой стены, на другом — от будущей чистовой, на третьем — от центра мебели. Поэтому в легенде нужно определить, к каким поверхностям относятся размеры. Для мебели обычно важна чистовая геометрия; для перегородок — строительные оси или поверхности; для инженерных точек — согласованная чистовая привязка.

Нельзя исправлять несогласованность добавлением еще большего количества размеров. Чертеж с десятками перекрывающих цепочек становится сложнее, а не надежнее. Лучше выбрать минимальный набор независимых привязок, который полностью определяет положение объекта, и одинаково применять его в проекте.

Контроль версий

Версия проекта меняется при любом решении, которое влияет на другой лист: перенос перегородки, смена кухонной конфигурации, изменение сантехники, добавление шкафа до потолка. В реестре изменений достаточно трех полей: номер редакции, дата, суть изменения. Старые версии не удаляются до завершения ремонта, но на выдачу строителям передается только одна актуальная редакция.

В мессенджере или облаке опасно хранить десятки файлов с одинаковым названием. Подрядчик может открыть старую картинку, сохраненную в телефон. Поэтому изменения нужно сопровождать явной пометкой об отзыве старого листа и передачей нового комплекта. Для крупных правок лучше перевыпустить весь альбом, а не отдельную картинку без контекста.

Что в самостоятельном проекте нельзя оставлять без профессиональной проверки

Цифровой планировщик делает чертежи доступнее, но не превращает пользователя в конструктора, электрика или инженера. Граница ответственности должна быть записана прямо в проекте. Все решения, которые зависят от расчета безопасности, состояния конструкций, инженерных нагрузок или обязательной процедуры согласования, передаются профильному специалисту.

1. Изменения несущих конструкций и любые работы, где статус стены не подтвержден.
2. Переустройство и перепланировка, подпадающие под установленную процедуру согласования.
3. Расчет электрических нагрузок, подбор защитной автоматики, сечений и схем щита.
4. Расчет водоснабжения, канализации, отопления, вентиляции и кондиционирования.
5. Изменение общедомовых инженерных систем, вентиляционных каналов и стояков.
6. Сложные гидроизоляционные, конструктивные и узловые решения, влияющие на безопасность и соседние помещения.

Рабочая схема владельца в этих случаях остается полезной: она фиксирует желаемое расположение оборудования, сценарии и ограничения. Специалист получает понятное техническое задание и возвращает проверенное решение. После этого оно переносится в общий альбом, чтобы проект снова стал согласованным.

Как передать проект строителям так, чтобы им действительно пользовались

Даже хороший проект не работает, когда бригада не понимает его структуру. Перед началом работ проведите короткий разбор альбома по последовательности: существующее состояние, демонтаж, монтаж, мебель, электрика, свет, сантехника, потолки, отделка, развертки. Укажите, какие листы являются основными на каждом этапе и где находятся примечания.

На объекте должен быть доступ к актуальной версии. Бумажная копия удобна для разметки и пометок, цифровая — для увеличения деталей. Исправления, сделанные от руки, не должны оставаться единственным эталоном: после согласования их нужно перенести в исходный файл и выпустить новую редакцию.

В спорных местах не используйте голосовое объяснение как единственный канал. Решение фиксируется на схеме или в примечании. Это особенно важно для скрытых работ — кабелей, труб, закладных, ниш. После закрытия конструкции восстановить точное положение по памяти уже сложно.

Приемка скрытых работ и фотофиксация

До зашивки стен, потолков и коробов полезно сфотографировать проложенные коммуникации рядом с измерительной рейкой или другими понятными ориентирами. Снимки сортируются по помещению и участку. В техническом проекте можно оставить ссылочный код фотографии, но сами файлы хранятся отдельно. Такой набор снимков помогает при дальнейшей установке мебели, сверлении и ремонте.

Фотофиксация не заменяет исполнительную схему. После фактического монтажа проверьте, совпадает ли положение скрытых трасс с проектом. При отклонении обновите исполнительную версию. В дальнейшем именно она становится надежной картой квартиры, а не исходный проект до ремонта.

Как понять, что проект готов

Готовность стоит оценивать по критериям, а не по ощущению. Рабочий комплект можно считать подготовленным к передаче, когда по нему можно ответить на все вопросы о положении конструкций, мебели и конечных инженерных точек без дополнительных догадок. При этом расчеты и юридические вопросы, которые не входят в компетенцию автора, должны иметь отдельный статус профессиональной проверки.

1. Обмерный план проверен минимум по общим размерам и контрольным диагоналям.
2. Планировка выбрана и зафиксирована одной редакцией.
3. Демонтаж и монтаж не противоречат существующим конструкциям и выбранной планировке.
4. Крупная мебель и оборудование имеют реальные габариты и не конфликтуют с проходами и дверями.
5. Электрика и свет привязаны к мебели и сценариям использования.
6. Сантехнические точки согласованы с приборами, мебелью и чистовой отделкой.
7. Потолок согласован со светом, карнизами, вентиляцией, кондиционированием и встроенной мебелью.
8. Развертки стен совпадают с планами по проемам, приборам и точкам.
9. Ведомости используют те же коды материалов и оборудования, что и чертежи.
10. Все регулируемые и расчетные решения проверены профильными специалистами.
11. Для выдачи создана одна актуальная версия альбома, старые редакции отозваны.
12. После последней правки выполнена повторная межлистовая проверка.

Типичные ошибки самостоятельного технического проекта

Большинство проблем повторяется из проекта в проект. Они возникают не из-за отсутствия профессиональной графики, а из-за нарушенной логики: неверная база, несогласованные версии, слишком ранняя детализация или смешение фактов и пожеланий. Ниже — ошибки, которые стоит искать намеренно.

Рисовать по паспорту квартиры без повторных замеров

Документальный план полезен как исходная справка, но мебель, плитка, перегородки и встроенные изделия требуют фактической геометрии. Даже небольшое расхождение становится критичным в тесной нише. Решение — использовать документ как фон, а размеры задавать по обмерам и контролировать диагоналями.

Начинать с 3D и отделки

Декор создает ощущение прогресса, но не закрывает технические зависимости. Красивый интерьер можно построить на неправильной геометрии. Поэтому визуализация начинается после обмеров и базовой планировки, а сложная отделка — после инженерной координации. Тогда 3D становится инструментом проверки, а не отвлечением.

Менять мебель после выпуска электрики

Крупная мебель и техника задают основу привязок. Перестановка кухни, кровати, рабочего стола или телевизора автоматически запускает пересмотр розеток, света, иногда сантехники и потолка. В проекте должно быть видно, какие листы зависят от решения. Версионность делает такую переделку управляемой.

Ставить размеры от случайных предметов

Размер, привязанный к будущему шкафу, бессмысленен для строителя до установки шкафа. База должна быть стабильной: существующая конструкция, ось, согласованная чистовая поверхность. Мебель сама получает размеры от этой базы, а инженерные точки — от стены или другой понятной поверхности с дополнительной проверкой относительно мебели.

Перегружать один лист всей информацией

Попытка показать стены, мебель, розетки, свет, сантехнику, покрытия и размеры на одной схеме делает ее визуально непригодной. Лучше иметь несколько простых листов на общей геометрии. Чем важнее операция, тем меньше лишней информации должно окружать ее на листе.

Не вести исполнительную версию

Ремонт почти неизбежно содержит уточнения на месте. Они не опасны сами по себе; опасно, когда изменения остаются только в переписке и памяти. Исполнительный проект фиксирует фактическое положение скрытых трасс, перегородок и оборудования. Он полезен после ремонта для обслуживания и последующих изменений.

Практический сценарий для небольшой квартиры

Для квартиры без сложной перепланировки рабочий процесс можно сделать компактным. День обмеров и фотофиксации дает исходную геометрию. Затем создаются два-три варианта мебели и выбирается один. На его основе выпускаются планы розеток, света и сантехнических точек. После проверки специалистами делаются потолки, полы и развертки. В конце формируются ведомости и контрольный альбом.

Такой порядок полезен тем, что сложность растет постепенно. Вы не проектируете электрику для планировки, которая завтра изменится, и не рисуете плитку до выбора сантехники. Каждый этап имеет входные данные и критерий завершения. Это фактически небольшой производственный процесс, где стоимость ошибки увеличивается по мере приближения к ремонту, поэтому ранняя проверка выгоднее поздней переделки.

Для коммуникационной задачи — например, когда проект готовится для сдаваемой квартиры, шоурума или пространства, которое будет сниматься для контента, — дополнительно продумайте точки питания для света, камер, экранов, роутеров и рабочих мест. Но такие требования не стоит добавлять автоматически: они появляются из технического задания и реального сценария использования помещения.

Чек-лист перед финальным экспортом

1. На каждом листе указано понятное название и версия.
2. Во всем проекте используется одна система единиц.
3. Размеры не противоречат друг другу и не дублируются без необходимости.
4. Условные обозначения расшифрованы в легенде.
5. Все дверные полотна показаны с направлением открывания.
6. Встроенная мебель и техника имеют проверенные габариты.
7. Розетки, выключатели и свет проверены по мебельным сценариям.
8. Сантехнические выводы проверены по приборам и разверткам.
9. Потолок согласован со светом, вентиляцией и карнизами.
10. Материалы имеют коды, совпадающие с ведомостями.
11. Все открытые вопросы собраны в одном списке и имеют ответственного.
12. Нет работ, которые требуют согласования или расчета, но помечены как окончательно решенные без специалиста.
13. Для строителей подготовлена одна актуальная редакция.
14. После последней правки перечитан весь альбом, а не только измененный лист.

Вопросы, которые обычно возникают в процессе

Итог: проект должен управлять ремонтом, а не украшать его

Самостоятельный технический проект квартиры становится полезным тогда, когда он перестает быть набором отдельных картинок. Обмеры создают единую геометрию, планировка задает функциональный сценарий, мебель формирует инженерные зависимости, а монтажные листы фиксируют точные действия. Программа лишь помогает держать эти слои в одной системе и быстрее находить конфликты.

Для первого сценария Мой Дом 3D удобен сочетанием планировки, 3D, коммуникаций и сметы на Windows. RemPlanner сильнее ориентирован на комплект рабочих листов в браузере. Sweet Home 3D дает универсальную пространственную модель и экспорт, Planner 5D — быстрый межплатформенный контроль планировки и визуализации. Выбор зависит от того, какой результат нужен на выходе, но требования к исходным замерам, привязкам и проверке остаются одинаковыми.

Финальная проверка должна закончиться конкретным результатом: один актуальный альбом, ноль необъясненных конфликтов между листами, понятный список профессионально проверяемых решений и исполнительная дисциплина во время ремонта. Такой комплект действительно снижает количество решений «по месту» и превращает ремонт в управляемую последовательность работ.
