Как составить план розеток: пошаговая инструкция для квартиры и дома

План розеток — это не список точек на стенах, а сценарная карта помещения: она связывает мебель, стационарную технику, зарядку мобильных устройств, рабочие места, медиазону и уборку. Ошибка на этом этапе обычно обнаруживается уже после установки кухни, шкафа или рабочего стола, когда доступ к точке перекрыт корпусом мебели или кабель приходится тянуть через проход. Поэтому сначала фиксируют геометрию и расстановку, затем отмечают потребителей и только после этого передают понятный рабочий лист специалисту. На Xeon Live есть отдельная инструкция по плану розеток и выключателей; здесь разберём процесс как самостоятельную систему проверки, пригодную для квартиры, частного дома и домашнего рабочего пространства.

Что именно должен решать план розеток

Хороший план отвечает не на вопрос «где поставить побольше розеток», а на пять практических вопросов: что будет подключено постоянно, что подключается периодически, где пользователь находится в момент подключения, не перекрывает ли точку мебель и останется ли доступ после изменения интерьера. Это важное различие. Количество само по себе не гарантирует удобства: блок из нескольких точек за глухим шкафом функционально равен отсутствующей розетке, а одиночная точка возле рабочего стола быстро превращается в зависимость от удлинителей. Планирование поэтому начинают с поведения людей и состава оборудования, а не с симметричной расстановки символов по стенам.

Рабочий лист не заменяет электротехнический проект. В нём фиксируют места, назначение, высоту относительно чистового пола или мебели, группы соседних устройств и комментарии. Расчёт электрических нагрузок, выбор защитных аппаратов, кабелей, способов прокладки и монтаж относятся к профессиональной электротехнической части. Для ванной комнаты и других зон с особыми требованиями безопасности размещение дополнительно проверяет квалифицированный специалист. Такое разделение ролей делает план полезным: заказчик формулирует сценарии и геометрию, а специалист превращает их в безопасное техническое решение.

Для редакции, агентства, дизайнера или предпринимателя домашнее пространство часто одновременно служит жильём и производственной площадкой: здесь стоят ноутбуки, мониторы, камеры, зарядные станции, сетевое оборудование, свет для съёмки и устройства видеосвязи. Поэтому бытовой план полезно проверять ещё и как инфраструктуру рабочего процесса. Важен не только «обычный вечер», но и день с онлайн-встречей, записью ролика, обработкой фото, презентацией клиенту и одновременной зарядкой нескольких устройств. Такой сценарный подход снижает вероятность временных кабелей на полу и перестановок мебели ради доступа к питанию.

Что подготовить до расстановки точек

Первый исходный материал — точный план помещения. Нужны размеры стен, дверных и оконных проёмов, выступов, ниш и стационарных элементов. Чем ближе ремонт к рабочей стадии, тем важнее опираться на фактические обмеры, а не на рекламную схему застройщика: несколько сантиметров способны изменить положение шкафа, кухонного модуля или узкого простенка. Для отдельной подготовки основы пригодится гайд по обмерному плану. В самом плане розеток достаточно использовать уже проверенную геометрию и не дублировать обмерную работу.

Второй материал — утверждённая или максимально близкая к финальной расстановка мебели и крупной техники. Для кухни важны габариты шкафов и мест стационарных приборов, для спальни — реальные размеры кровати и тумб, для гостиной — медиазона, диван, возможный проектор или рабочий стол, для кабинета — длина столешницы и расположение оборудования. Когда мебель ещё выбирается, в плане фиксируют не название модели, а занимаемый объём и зону доступа: это позволяет сохранить рабочую логику после замены предмета на близкий по размеру.

Третий материал — перечень сценариев. Удобно разделить технику на четыре категории: постоянно подключённая, регулярно подключаемая, эпизодическая и мобильная. К первой относятся устройства, которые обычно не отключают; ко второй — зарядные устройства, ноутбуки и часть кухонной техники; к третьей — пылесос, праздничное освещение, инструменты ухода; к четвёртой — телефон, камера, аккумуляторы и переносной свет. Такое разбиение выявляет точки, которые не видны на статичной картинке интерьера. Особенно полезно пройти помещение мысленно от входа к каждому рабочему месту и проговорить, что пользователь делает там утром, днём и вечером.

1. Геометрия: размеры помещений, проёмов, ниш и простенков.
2. Мебель: точные габариты кроватей, столов, шкафов, диванов и кухонных модулей.
3. Стационарная техника: места оборудования, которое остаётся подключённым большую часть времени.
4. Мобильные устройства: точки зарядки телефонов, ноутбуков, камер и аккумуляторов.
5. Редкие сценарии: уборка, временный свет, сезонная техника, съёмка и презентации.
6. Связь: место роутера, сетевого оборудования и устройств медиазоны.
7. Ограничения: влажные зоны, встроенная мебель, открывание дверей и выдвижных элементов.

Четвёртый материал — единая система обозначений. На листе не должно быть десяти одинаковых значков без пояснений. Каждой точке присваивают понятное назначение: «рабочий стол», «ТВ», «зарядка», «пылесос», «подсветка», «роутер», «резерв». Для сложных участков добавляют короткую примечательную фразу: «над столешницей», «в доступной боковине», «не перекрывать тумбой». Эти подписи нужны не для красоты, а для проверки. Когда назначение нельзя сформулировать одним коротким выражением, точка обычно ещё не до конца продумана.

Последний подготовительный шаг — версия плана. Дата и номер редакции кажутся формальностью, пока кухня, медиазона или рабочее место не меняются после согласования. Как только меняется мебель, часть координат перестаёт быть актуальной. Поэтому каждый новый вариант получает собственную дату, а в финале остаётся только один лист со статусом «для проверки специалистом». Это исключает ситуацию, когда мастер и владелец смотрят на разные варианты одной комнаты.

Четыре практических способа составить план

Способ выбирают по задаче. Для домашнего проекта важнее всего совместить розетки с мебелью и увидеть помещение целиком; для подробного рабочего альбома полезнее специализированный браузерный планировщик; для быстрого плана на разных устройствах подойдёт универсальный 2D/3D-сервис. В подборке программ для проектирования электрики собраны дополнительные инструменты. Ниже — четыре способа, которые закрывают разные уровни детализации именно плана размещения, без самостоятельного расчёта электрической части.

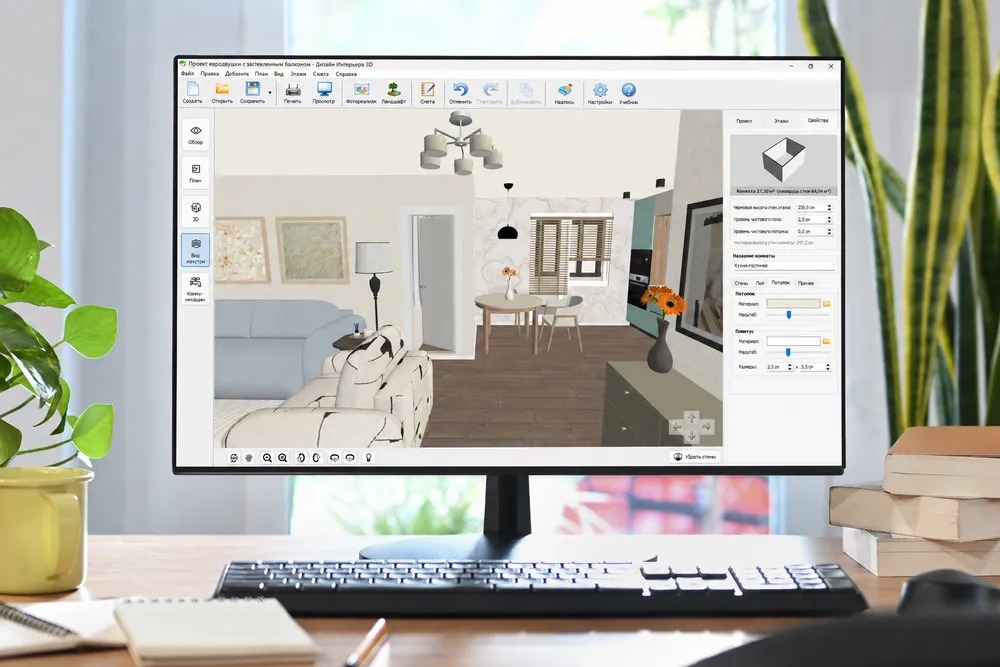

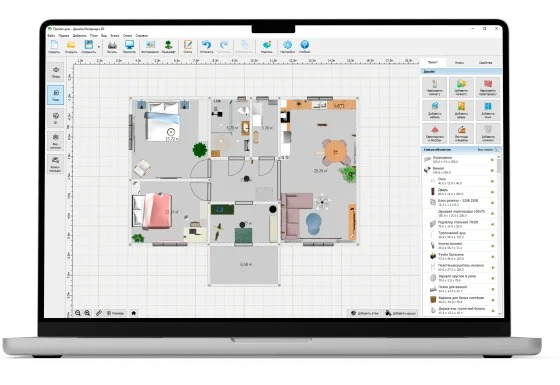

1. Дизайн Интерьера 3D — план с мебелью, техникой и электроточками

Дизайн Интерьера 3D удобен как первый способ, когда план розеток нужно связать с реальной обстановкой. Программа работает в Windows и объединяет точный 2D-план, расстановку мебели и техники, 3D-просмотр и раздел инженерных коммуникаций. В нём предусмотрена установка розеток и выключателей. Для нашей задачи этого достаточно: положение точки оценивается одновременно на плане и относительно предметов интерьера, а готовый лист передаётся специалисту как согласованная схема потребностей.

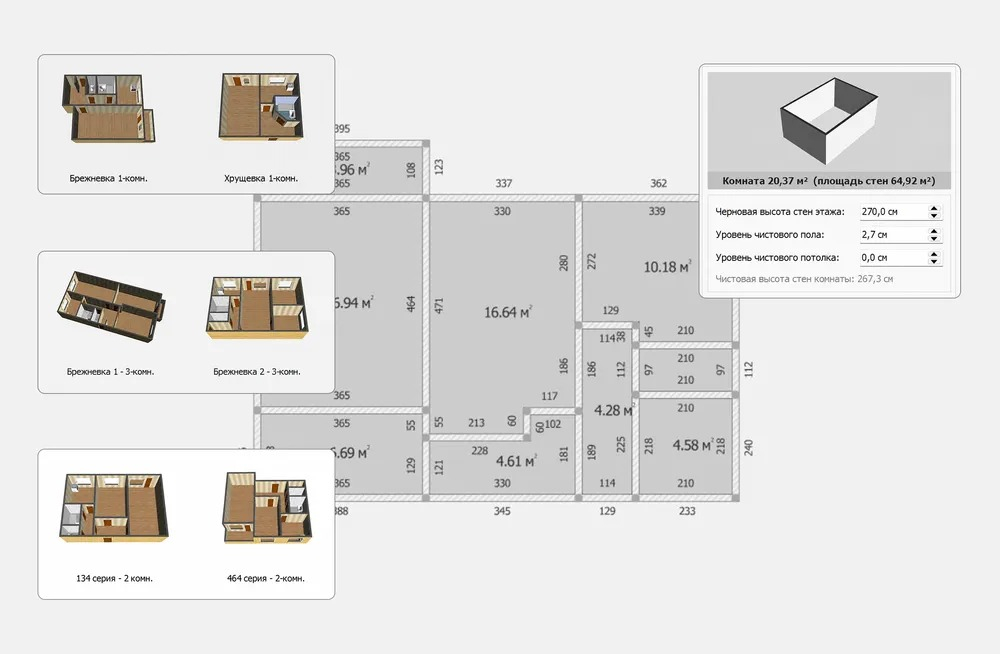

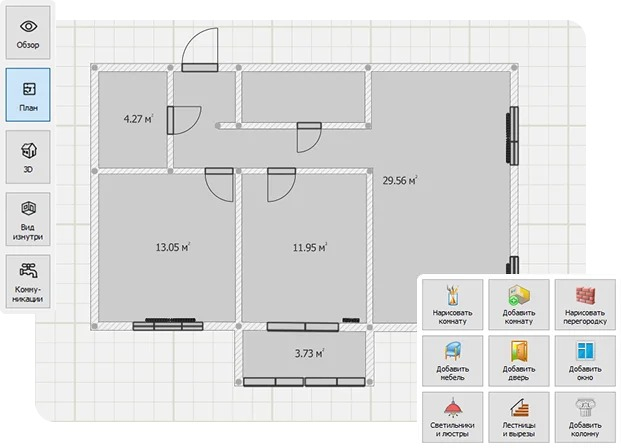

Работу начинают с геометрии. В учебнике программы используются команды «Нарисовать комнату» и «Нарисовать перегородку»; двери добавляются отдельным инструментом, после чего можно перейти к расстановке. Если обмер уже сделан, размеры стен вводят по нему, а не корректируют «на глаз» под будущую мебель. После построения контура переключаются в режим плана и добавляют мебель командой «Добавить мебель». Это важный порядок: электроточки ставятся после крупной обстановки, иначе план теряет привязку к реальному использованию комнаты.

Следующий слой — техника и сценарии. На рабочем столе отмечают монитор, системный блок или док-станцию, зарядку и периферию; у ТВ — экран, приставку, аудио и сетевое оборудование; на кухне — стационарные приборы и рабочую поверхность; возле кровати — локальный свет и зарядку. После этого открывают раздел «Коммуникации» и расставляют видимые электроточки в нужных местах. Здесь не требуется рисовать внутреннюю проводку: цель пользовательского плана — зафиксировать положение и назначение точек, а не самостоятельно разрабатывать скрытую электрическую сеть.

Для каждой точки полезно пройти три проверки. Первая — физическая доступность: не перекрывает ли её корпус мебели, изголовье, выдвижной ящик или открытая дверца. Вторая — сценарная доступность: можно ли подключить устройство из нормального положения, не двигая мебель. Третья — визуальная логика: не оказывается ли точка на самом заметном участке стены, когда рядом есть столь же удобная, но менее броская позиция. 3D-просмотр помогает увидеть именно третью проблему, а 2D-план остаётся основным рабочим листом для размеров и взаимного расположения.

После расстановки полезно сохранить отдельный вариант проекта «розетки — проверка» и пройти комнату по периметру. В каждом участке должен быть ответ на вопрос: что именно здесь подключается и почему точка остаётся доступной после установки мебели. Затем план выводят на печать или сохраняют в читаемом виде вместе с примечаниями. Специалисту важнее получить однозначный лист с назначениями и размерами, чем эффектный 3D-кадр без привязок.

Плюсы

1. План розеток находится в одном проекте с мебелью, техникой и геометрией помещения.
2. 2D-режим удобен для взаимного расположения объектов, а 3D-просмотр — для визуальной проверки доступности.
3. В разделе инженерных коммуникаций предусмотрены розетки и выключатели, поэтому не нужно имитировать их случайными значками.
4. Подходит для сценария, где сначала согласуют интерьер, а затем передают специалисту план потребностей.

Минусы

1. Программа ориентирована на Windows, поэтому для постоянной работы только с macOS или мобильного устройства нужен другой способ.
2. Интерьерный проект не заменяет профессиональный электротехнический расчёт и рабочую документацию специалиста.
3. Точность результата зависит от того, насколько корректно внесены реальные размеры мебели и помещений.

Кому подойдёт

Владельцам квартир и домов, дизайнерам интерьера и тем, кто планирует домашний кабинет, студию или медиазону и хочет заранее увидеть электроточки в контексте реальной мебели. Особенно полезен способ при ремонте, где расстановка ещё меняется: корректировка предметов сразу показывает, какие точки требуют повторной проверки.

2. RemPlanner — рабочие листы в браузере

RemPlanner работает в браузере и ориентирован на проектные листы ремонта. Сервис позволяет формировать планы с розетками, выключателями и другими элементами, а затем собирать материалы в PDF-альбом. Для пользовательского этапа важна именно эта логика: можно держать в одном проекте подробный лист расположения и передать его электрику для профессиональной проверки, не превращая самостоятельное планирование в монтажную инструкцию.

В RemPlanner лучше сразу отделить «план желаний» от профессиональной части. На пользовательском листе оставляют стены, мебель, обозначения розеток, выключателей, высоты и комментарии по назначению. Внутренние соединения, состав щита и параметры защиты не проектируют самостоятельно: эти решения требуют квалификации и проверки условий конкретного объекта. Так сервис используется как точный язык общения с исполнителем, а не как замена специалиста.

Сильная сторона способа — многостраничный формат. Отдельный лист можно посвятить розеткам, другой — свету, третий — мебели и технике. При таком разделении меньше визуального шума: на основном плане не смешиваются десятки символов. В подписи к каждой точке полезно сохранять назначение и привязку, а в общей примечательной зоне — дату версии, перечень помещений и список нерешённых вопросов. Перед передачей проекта стоит открыть экспортированный PDF на другом устройстве и убедиться, что подписи читаются без увеличения до экстремального масштаба.

Для совместной работы браузерный формат удобен тем, что правки можно централизовать. Когда дизайнер меняет шкаф, стол или кухонный модуль, корректируется тот же проект, а не отдельный снимок экрана в переписке. Финальная проверка всё равно выполняется по одной утверждённой версии: у исполнителя не должно оставаться нескольких противоречащих друг другу файлов.

Плюсы

1. Браузерный формат удобен для работы на разных компьютерах без привязки к одной локальной установке.
2. Проект можно разнести по отдельным рабочим листам и собрать в PDF-альбом.
3. Подробные подписи и планы подходят для передачи исполнителю на проверку.
4. Хорошо работает в проектах ремонта, где параллельно ведутся мебель, свет и инженерные листы.

Минусы

1. Большое число инженерных инструментов требует дисциплины: пользовательский план легко перегрузить ненужными техническими слоями.
2. Браузерный проект зависит от доступа к сервису и учётной записи.
3. Наличие специализированных инструментов не превращает неподготовленного пользователя в электротехнического проектировщика.

Кому подойдёт

Тем, кому нужен не только наглядный интерьер, а аккуратный набор рабочих листов ремонта: владельцам, дизайнерам, небольшим студиям и командам, которые согласуют проект с подрядчиками. Особенно уместен способ, когда план часто пересматривается и важно сохранять одну актуальную версию.

3. Мой Дом 3D — наглядная расстановка с привязкой к интерьеру

Мой Дом 3D также строит работу вокруг плана дома или квартиры, мебели, техники и электроточек. В материале программы показана расстановка розеток после мебели и бытовой техники; однотипные элементы можно размножать функцией «Дублировать». Для планирования это полезно в местах, где нужен блок из нескольких соседних точек, но каждую группу всё равно следует проверять по назначению и доступу.

Рабочая последовательность здесь такая же: сначала план и крупная мебель, затем техника, после этого — точки. Важный приём — не копировать одну розетку по комнате через равный шаг. «Дублировать» удобно лишь для реально связанной группы, например нескольких мест у длинного рабочего стола или медиазоны. В остальных случаях каждая позиция должна появляться из конкретного сценария. Это защищает от визуально аккуратной, но функционально слабой схемы.

После размещения точек включают 3D-просмотр и оценивают их относительно предметов. На плоском плане не всегда очевидно, что точка оказывается за высоким изголовьем или рядом с декоративной панелью, закрывающей доступ. Трёхмерный вид помогает заметить такую коллизию раньше. Финальный рабочий лист всё равно оставляют в 2D с размерами и пояснениями, потому что именно он удобнее для проверки координат.

Плюсы

1. Связывает электроточки с мебелью, сантехникой и бытовой техникой в одном проекте.

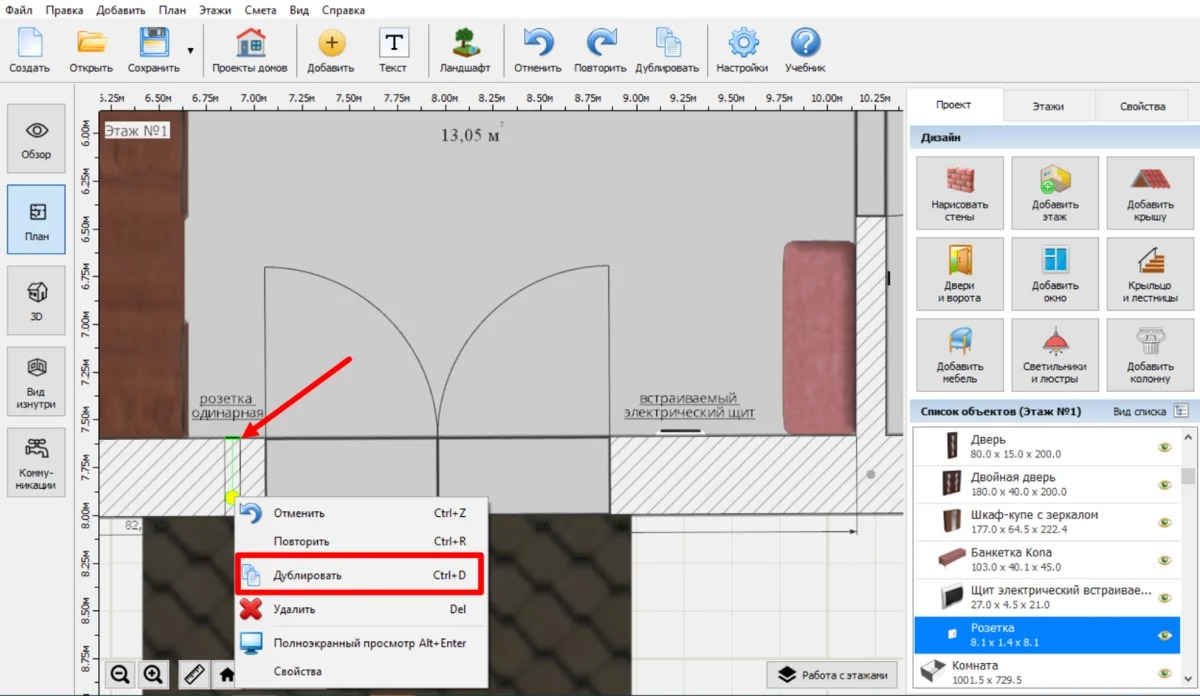

2. Команда «Дублировать» ускоряет создание осмысленных групп одинаковых элементов.
3. 2D и 3D помогают по-разному проверять один и тот же план.
4. Подходит для дома и квартиры, где важно видеть не отдельную стену, а всю обстановку.

Минусы

1. Как и любой интерьерный планировщик, не заменяет профессиональное проектирование электрической части.
2. При неточных габаритах мебели визуальная проверка даёт ложное ощущение запаса места.
3. Для сложного многостраничного рабочего альбома специализированный проектный сервис удобнее.

Кому подойдёт

Пользователям Windows, которым важна визуальная связка плана дома, мебели и точек подключения. Способ удобен для частного дома или квартиры с несколькими помещениями, когда одна и та же логика должна сохраняться по всему объекту.

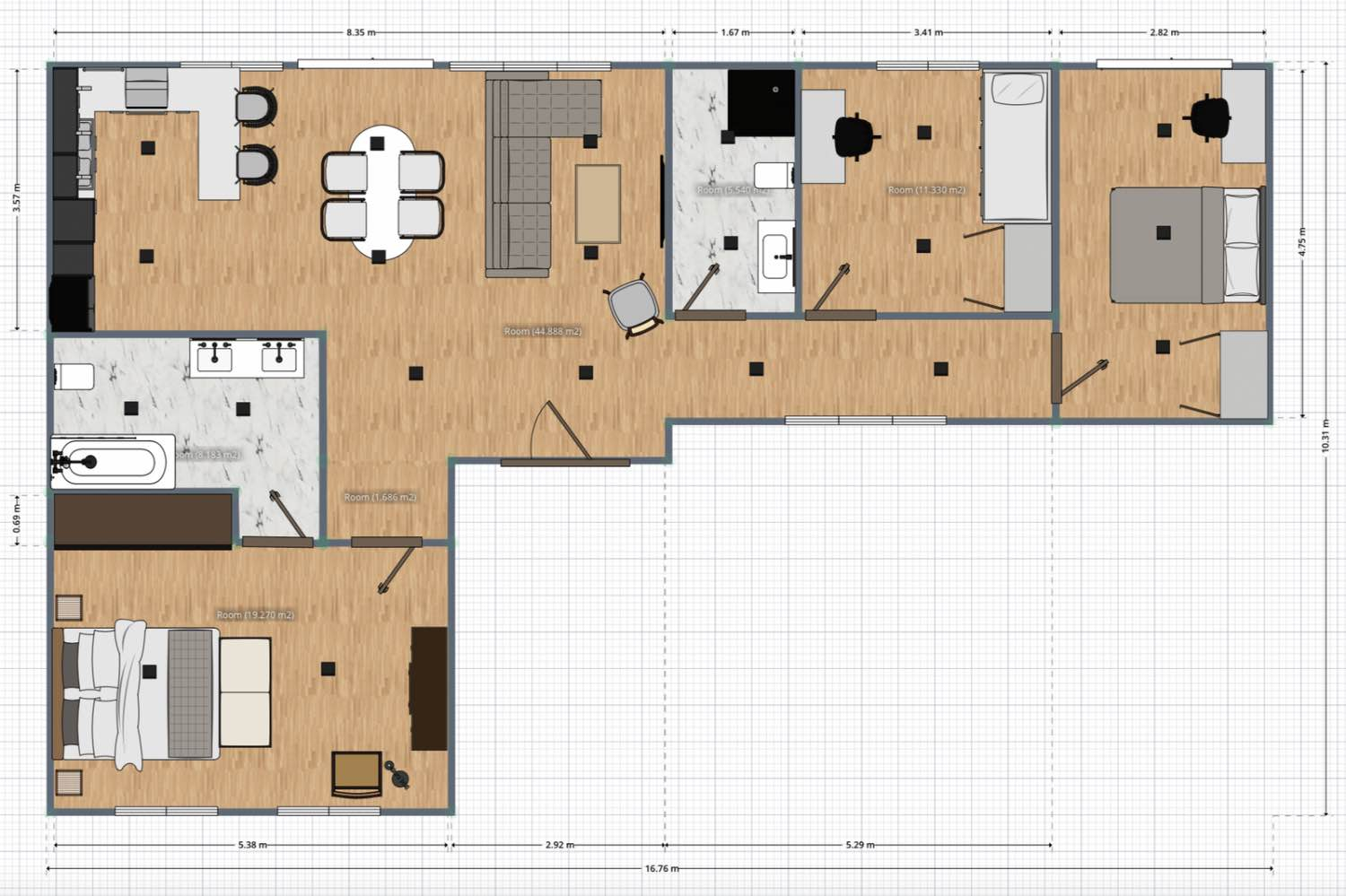

4. Planner 5D — быстрый 2D/3D-план на разных устройствах

Planner 5D доступен в веб-версии, на Windows, macOS, iOS и Android. Сервис позволяет построить план, добавить двери, окна и мебель, а затем переключаться между 2D и 3D. В справке Planner 5D отдельно указано важное ограничение: сервис не поддерживает полноценную внутреннюю схему электропроводки, кабелей и соединений, зато позволяет размещать видимые электрические элементы, включая розетки и выключатели. Для пользовательского плана это честный и достаточный уровень.

Planner 5D особенно полезен, когда расстановку обсуждают на разных устройствах. Базовый план создают в 2D, указывают стены, двери, окна и мебель, затем добавляют видимые точки в тех местах, где они нужны по сценарию. 3D-режим используют для визуальной проверки. Поскольку скрытая электрическая сеть в сервисе не проектируется, результат следует воспринимать ровно как карту расположения и согласования, которую затем получает специалист.

При мобильной проверке есть простой дисциплинирующий приём: открыть каждую комнату и пройти список устройств, не меняя масштаб до тех пор, пока не понятна общая логика. После этого уже проверяют детали у конкретной стены. Такой порядок сохраняет связь между отдельными точками и сценарием помещения, а не превращает план в набор изолированных маркеров.

Плюсы

1. Работает в веб-версии и на основных настольных и мобильных платформах.
2. 2D и 3D подходят для быстрой проверки мебели и видимых электрических элементов.
3. Ограничение по внутренней проводке прозрачно: сервис используется именно как план расположения.
4. Удобен для обсуждения расстановки с нескольких устройств.

Минусы

1. Не создаёт полноценную внутреннюю электрическую схему и не предназначен для расчёта скрытой сети.
2. Универсальный интерьерный формат требует самостоятельно поддерживать дисциплину подписей и версий.
3. Для детального рабочего альбома специализированный инструмент даёт более структурированную подачу.

Кому подойдёт

Тем, кому нужен межплатформенный план расстановки и быстрый 2D/3D-контроль без задачи проектировать внутреннюю электрическую сеть. Подходит для раннего этапа ремонта, совместного обсуждения мебели и проверки точек перед передачей специалисту.

Как определить количество розеток без случайного запаса

Количество разумно считать в два слоя. Первый — нормативный минимум. В действующей редакции СП 256.1325800.2016 для жилых комнат задано не менее одной розетки на каждые полные и неполные 3 м периметра комнаты; для коридоров квартир — не менее одной на каждые полные и неполные 10 м² площади; для кухонь — не менее четырёх. Это нижняя граница, а не готовая схема комфорта. Второй слой — сценарный: к обязательному минимуму добавляют фактические точки для техники, зарядки, уборки и рабочих процессов.

Сценарный подсчёт делают не по комнатам вообще, а по функциональным зонам. Один и тот же кабинет содержит рабочий стол, зону печати, место для зарядки техники и, возможно, угол для съёмки. Каждая зона получает собственный перечень устройств. Если один прибор используется в нескольких местах, его не дублируют автоматически: фиксируют реальный маршрут и точку, где подключение не создаёт кабель через проход. После этого отдельной строкой отмечают резерв. Резерв оправдан возле быстро меняющихся рабочих зон, но не должен превращаться в бесцельное удвоение каждой группы.

Практичная проверка количества — «нормальный день без удлинителей». Представьте обычный режим, когда вся постоянно подключённая техника работает, мобильные устройства заряжаются, а пылесос или временный прибор можно включить без отключения других устройств. Если для этого уже на бумаге нужен удлинитель, план требует пересмотра. Временный удлинитель для редкого события допустим как бытовая вещь, но его постоянное присутствие в проходе показывает, что точка выбрана неудачно.

Ещё одна проверка — «одновременность». В рабочей зоне часто включены монитор, ноутбук или системный блок, зарядка телефона, свет и периферия. На кухонной столешнице несколько переносных приборов тоже работают последовательно или параллельно. План должен отражать именно реальный режим использования, а не максимальное число устройств, когда-либо появлявшихся в доме. Такой подход помогает не недооценить потребность и одновременно не создавать бессмысленные группы в местах без сценария.

Как привязывать точки по высоте и координатам

Распространённая ошибка — взять одну высоту и механически применить её ко всей квартире. Гораздо надёжнее задавать положение от чистового пола и конкретного предмета. Для точки у рабочего стола важна высота столешницы и место кабель-менеджмента; для тумбы — её верхняя кромка и глубина; для ТВ — положение экрана и мебели; для кухни — готовая схема модулей и оборудования. Поэтому в листе рядом с символом указывают отметку и короткую привязку, а не полагаются на визуальную оценку.

Координаты по стене задают от понятной неподвижной границы: угла, края проёма или другой точки, которая сохраняется после отделки. Нельзя привязывать розетку к предмету, положение которого ещё не зафиксировано. Если рабочий стол планируют смещать, сначала определяют диапазон его реального размещения и уже внутри него выбирают удобную группу. Когда окончательное решение не принято, это честно помечают в комментариях и не передают лист как финальный.

Высоту полезно указывать единообразно во всём проекте. Например, один формат записи для всех помещений: «от чистового пола до центра точки» или иной стандарт, согласованный со специалистом. Смешивание разных способов измерения создаёт ошибки даже при правильных числах. На листе должна быть одна заметная легенда с правилом измерения, а в нестандартных местах — дополнительное пояснение.

Особенно тщательно проверяют встроенную мебель. У шкафа, кухонного пенала, кровати с высоким изголовьем или стеновой панели мало визуально свободного места, и несколько сантиметров влияют на доступ. Для таких участков лучше держать отдельный увеличенный фрагмент плана. Увеличение не должно заменять общий лист: общий план показывает сценарий комнаты, фрагмент — точную взаимную геометрию мебели и точки.

Кухня: сначала мебель и техника, потом розетки

Кухня — помещение, где план розеток сильнее всего зависит от мебели. До расстановки точек нужен утверждённый план гарнитура с секциями, столешницей и местами стационарной техники. Абстрактная фраза «розетка для холодильника» недостаточна: на рабочем листе важно видеть, где стоит прибор и откуда к точке остаётся доступ после установки мебели. То же относится к встроенным устройствам. Конкретное техническое решение и безопасное размещение проверяет специалист после выбора оборудования и кухонной конструкции.

Столешницу рассматривают как отдельную рабочую зону. Составьте список приборов, которые реально используются здесь: чайник, кофеварка, блендер, зарядка, дополнительный свет и другие устройства семьи. Затем разделите их на постоянно находящиеся на поверхности и убираемые после использования. Так появляется осмысленное количество точек и становится видно, где их логично сгруппировать. Нельзя ставить группу только ради симметрии: она должна соответствовать свободному участку столешницы и не попадать в конфликт с мойкой, варочной зоной и конструкцией мебели.

Отдельно проверяют обеденную группу или остров, если они используются как временное рабочее место. Но для острова нельзя переносить решения с обычной стены «по аналогии»: расположение и способ реализации зависят от конструкции и инженерного проекта. На пользовательском плане достаточно отметить потребность — например, «зарядка ноутбука у острова» — и передать её специалисту. Это сохраняет сценарий без самостоятельного проектирования опасной части.

Для команд, которые снимают рецепты или предметный контент дома, полезна ещё одна проверка: где ставится постоянный или временный свет, где заряжаются аккумуляторы и не проходит ли кабель через траекторию камеры. Здесь план розеток напрямую влияет на организацию съёмки. Хороший вариант — отдельная зона питания вне рабочего прохода, согласованная с мебелью и будущими кадрами. Расчёт нагрузки и электрическое исполнение остаются задачей специалиста.

Гостиная и медиазона: не только телевизор

В гостиной точек требует не телевизор сам по себе, а вся медиазона. Экран, приставка, аудиосистема, медиаплеер, роутер или сетевое оборудование, зарядка контроллеров и декоративный свет формируют один сценарный узел. На плане эти устройства лучше перечислить отдельными строками. Тогда после замены телевизора или тумбы остаётся понятна причина каждой точки, а не только её прежнее положение.

Второй сценарий — диванная зона. Здесь заряжают телефон и ноутбук, подключают торшер, иногда используют столик с техникой. Проверять нужно положение человека, а не только мебели: тянуться за диван каждый вечер неудобно даже при формально доступной розетке. Хорошее место сохраняет доступ рукой и при этом не создаёт кабель на проходе. Точное исполнение зависит от выбранной мебели и согласуется до отделки.

Третий сценарий — трансформация комнаты. Гостиная часто временно становится местом видеозвонка, презентации или съёмки. Если для этого каждый раз требуется удлинитель из противоположной стены, полезно заранее отметить одну резервную точку в зоне, где реально устанавливается техника. Резерв отличается от случайной «лишней розетки» тем, что у него есть описанный сценарий и место использования.

Спальня: прикроватная зона, хранение и зарядка

В спальне план строят вокруг кровати и сценария у каждой стороны. Для тумбы важны свет, телефон, часы, зарядка и другие устройства, которыми пользуются не вставая. Поэтому сначала фиксируют ширину кровати и тумб, затем отмечают точки так, чтобы они не оказались ровно за корпусом мебели или изголовьем. Если кровать двуспальная, обе стороны проверяют отдельно: симметрия мебели не означает одинаковый набор устройств.

Вторая зона — шкаф или туалетный столик. Здесь могут понадобиться подсветка, приборы ухода и зарядка. При встроенном шкафе особенно важен доступ: точка внутри мебельной конструкции требует согласованного решения и не должна появляться в плане случайно. Если конкретная мебель ещё не заказана, достаточно оставить комментарий о потребности и вернуться к координате после финального проекта шкафа.

Третья зона — уборка. Большая комната без свободной точки возле прохода часто заставляет тянуть кабель от прикроватной группы. На плане стоит проверить маршрут уборки и выбрать доступное место, которое не закрывается мебелью. Это простой пример того, как редкий, но регулярный сценарий влияет на итоговую схему.

Домашний кабинет и рабочее место для контента

Рабочее место лучше проектировать как небольшой технический узел. Сначала перечисляют постоянно подключённые устройства: компьютер, монитор или несколько мониторов, док-станцию, сетевое оборудование, акустику, лампу, зарядки и периферию. Затем добавляют временные: камера, микрофонный интерфейс, свет, внешний накопитель, зарядное устройство аккумуляторов. После этого становится понятно, сколько физических подключений требуется около стола и где они должны располагаться, чтобы кабели не пересекали ноги и проход.

Для маркетолога, дизайнера, видеомонтажёра или автора контента важна не только доступность, но и порядок кабелей. Розетка за монитором удобна для постоянного оборудования, а точка для временной техники должна оставаться легко доступной. Если все разъёмы спрятаны за столом, каждое подключение камеры превращается в перестановку мебели. Поэтому на плане полезно различать «постоянную» и «оперативную» группы. Техническое наполнение и безопасная схема питания определяются специалистом, но такая функциональная классификация полностью относится к планировке.

Отдельно продумайте место для зарядки аккумуляторов. В контентной работе одновременно заряжаются телефон, камера, свет и другие устройства. Удобнее заранее выделить устойчивую поверхность вне прохода и отметить её на плане как отдельную зону, чем распределять зарядки по случайным розеткам квартиры. Это упрощает контроль оборудования и уменьшает количество временных кабелей на рабочих поверхностях.

Если стол используется для видеозвонков, проверьте фон и направление камеры вместе с расположением питания. Иногда эстетически красивое положение стола разворачивает кабели через проход. Решение находят на планировочном этапе: перемещают стол, оперативную точку или зону техники так, чтобы рабочий кадр и кабельная логика не конфликтовали. Здесь 3D-план особенно полезен, потому что показывает не только расстояния, но и визуальный контекст.

Детская: план с запасом на изменение мебели

Детская быстро меняется: кроватка превращается в кровать, появляется учебный стол, затем больше техники. Поэтому резерв здесь планируют не абстрактно, а по вероятным будущим зонам. На схеме можно показать текущий сценарий и отдельными комментариями отметить перспективное рабочее место или другое расположение мебели. Само электрическое исполнение и требования безопасности обязательно проверяет взрослый квалифицированный специалист; пользовательский план не должен служить инструкцией по монтажу.

При проверке текущей расстановки особенно важна доступность с учётом мебели и ежедневного поведения. Точки для учебного места должны соответствовать реальной позиции стола и техники, а не формальной стене «для письменного стола». Любые решения, связанные с безопасностью детей, согласуются со специалистом и не выводятся из универсальных картинок в интернете.

Прихожая, коридор, гардеробная и кладовая

В проходных зонах легко забыть про уборку, сушку, зарядку и сервисные устройства. Прихожую стоит пройти отдельным сценарием: где заряжается вертикальный пылесос, используется ли сушильное оборудование, есть ли подсветка шкафа, нужна ли зарядка телефона у консоли. В коридоре нормативный минимум задаёт нижнюю границу количества, но фактическое место выбирают по доступности и маршруту использования.

Гардеробная и кладовая требуют осторожности с встроенной мебелью. Если точка нужна для зарядки устройства или света, её положение должно быть согласовано с проектом шкафа. Нельзя рисовать символ в свободном углу, а затем закрывать его полкой. Перед финалом полезно наложить план розеток на мебельный чертёж и проверить каждый конфликт на увеличенном фрагменте.

Ванная комната: только план потребностей и профессиональная проверка

Ванная относится к помещениям со специальными требованиями электробезопасности. С 1 августа 2024 года действует ГОСТ Р 50571.7.701-2024, посвящённый электроустановкам мест размещения ванны и душа. На пользовательском плане разумно ограничиться перечнем потребностей и расположением сантехники: стиральная машина, зеркало с подсветкой, сушильная техника, приборы ухода и другие устройства. Конкретные допустимые зоны, тип оборудования, защитные меры и окончательные координаты определяет квалифицированный специалист по актуальным требованиям.

Это тот случай, где бытовое правило вроде «поставить на привычной высоте» особенно неуместно. Сначала фиксируют сантехнику и мебель, затем отмечают, какие устройства действительно нужны, и передают задачу на проверку. Если специалист переносит точку из-за требований безопасности, рабочий план обновляют и выпускают новую версию. Старый вариант после этого не используют.

Балкон, лоджия и хозяйственные зоны

В этих помещениях сценарии сильно различаются: у кого-то это место хранения, у кого-то кабинет, у кого-то сезонная зона. Планировать розетки «на всякий случай» без понимания использования не стоит. Сначала определяют назначение, затем учитывают мебель, климатические условия и оборудование. Техническую допустимость и исполнение проверяет специалист с учётом конкретного помещения.

Для будущего кабинета на лоджии полезно сделать тот же сценарный список, что и для домашнего офиса: постоянная техника, оперативные подключения, свет и зарядка. Если помещение остаётся хозяйственным, важнее доступ для уборки и обслуживания. Отдельная пометка о будущем назначении помогает не смешивать эти разные варианты в одной схеме.

План розеток и план освещения нужно согласовать между собой

Розетки, выключатели и освещение связаны одной расстановкой мебели. Прикроватный свет, подсветка рабочего стола, медиазона и декоративные светильники влияют на места подключения и на положение выключателей. Поэтому после завершения плана розеток его сверяют с планом освещения. Цель сверки — найти дубли, пропущенные устройства и конфликтующие элементы на одной стене.

Полезно выполнять сверку слоями. Сначала открыть только мебель и розетки, затем мебель и освещение, затем общий вид. На общем листе может быть слишком много символов, а последовательная проверка выявляет конкретные проблемы. Финальный альбом при этом сохраняет раздельные планы: специалисту проще читать чистые рабочие листы, чем одну перегруженную схему.

Как учесть интернет, ТВ и связь

Сетевое оборудование лучше включать в тот же сценарный перечень, хотя оно относится не только к силовым розеткам. Роутер, медиаприставка, сетевое хранилище и точки доступа требуют питания и одновременно зависят от места прохождения связи. Если про них вспомнить после отделки, возникает типичная проблема: питание есть, но оно далеко от места, где оборудование должно стоять для удобной сети и кабелей.

В медиазоне полезно нарисовать единый прямоугольник оборудования и проверить доступ сзади или сбоку. В домашнем кабинете — место роутера, док-станции и сетевой техники относительно рабочего стола. На пользовательском плане достаточно зафиксировать потребность и взаимное расположение; выбор сетевой архитектуры и электрической схемы выполняется отдельно.

Сценарии для бизнеса, маркетинга и коммуникаций

В квартире или небольшом офисе план розеток влияет на качество рабочих процессов сильнее, чем кажется. Для видеозвонка важны стабильное место ноутбука, свет и зарядка; для съёмки — свободная зона с питанием вне прохода; для презентации — экран, ноутбук и периферия; для предметной фотографии — стол, свет и зарядка аккумуляторов. Все эти сценарии можно проверить на одном плане ещё до ремонта.

Для контент-команды полезно создать короткий список «день производства». Утром заряжаются камеры и свет, днём идёт съёмка, вечером материалы копируются и монтируются. План должен позволять пройти этот цикл без постоянного переноса зарядных устройств между комнатами. Отдельная зарядная зона и доступная оперативная группа у рабочего места обычно оказываются полезнее, чем несколько случайных точек по периметру.

Для переговорной или домашней зоны встреч логика другая: питание требуется у экрана, компьютера, камеры, акустики и места участников. Здесь важно не провести временный кабель через центр комнаты. Если мебель может трансформироваться, на плане фиксируют несколько допустимых конфигураций и выбирают расположение, которое остаётся рабочим в основной из них. Такое решение затем подтверждает специалист.

Для небольшого шоурума, студии или рабочего пространства с меняющейся экспозицией полезно заранее обозначить участки, где техника появляется временно: экран, подсветка, кассовое или демонстрационное оборудование. Пользовательский план описывает сценарии и зоны, а профессиональный проект определяет безопасное исполнение. Это разделение помогает обсуждать инфраструктуру на языке бизнеса, не подменяя инженерную работу.

Как проверить план перед передачей электрику

Перед передачей плана специалисту проведите отдельный аудит. Проверка начинается не с символов, а с мебели: откройте финальную расстановку и убедитесь, что размеры совпадают с заказанными или выбранными моделями. Затем включите слой розеток и последовательно обойдите все стены. У каждой точки должны быть назначение, положение и понятная причина. Если точка осталась от старой версии мебели, её либо переносят, либо удаляют.

1. У каждой точки указано назначение, а не только значок.
2. Ни одна точка не закрыта корпусом мебели, изголовьем, панелью или выдвижным элементом.
3. Для постоянно подключённой техники предусмотрено доступное место без регулярного отключения соседних устройств.
4. Для уборки и временной техники есть доступные точки без кабеля через основные проходы.
5. Кухня проверена по финальному проекту мебели и реальным местам техники.
6. Медиазона включает не только экран, но и сопутствующее оборудование.
7. Рабочий стол проверен для постоянных и оперативных подключений.
8. Влажные зоны и нестандартные места помечены для обязательной профессиональной проверки.
9. На листе указаны дата, версия и единое правило измерения высот.
10. Старые версии не смешаны с финальным рабочим файлом.

После внутреннего аудита полезен «тест перестановки». Сдвиньте на плане предметы, которые действительно могут смениться в ближайшие годы: стол, диван, тумбу. Не нужно делать план универсальным для любой перестановки; достаточно понять, где решение слишком хрупкое. Если небольшое смещение полностью лишает зону питания, это повод проверить резервную точку или более устойчивую позицию. Встроенную кухню и стационарные шкафы, напротив, рассматривают как фиксированные элементы.

Следующий тест — «доступ рукой». По 3D-виду или по реальному макету комнаты оцените, сможете ли вы включить временное устройство без отодвигания тяжёлой мебели. Для оперативных групп доступ должен быть простым. Для постоянно подключённой техники допускается менее частый доступ, но точка не должна становиться полностью недоступной для обслуживания. Конкретные требования и техническое исполнение уточняет специалист.

Последний тест — «читаемость для другого человека». Передайте PDF или распечатку человеку, который не участвовал в планировании, и попросите по листу объяснить назначение основных групп. Если ему приходится угадывать, добавьте легенду и подписи. Рабочая документация ценна не тем, что понятна автору, а тем, что однозначно читается исполнителем.

Какие метрики помогают оценить качество плана

План квартиры редко измеряют формальными метриками, но несколько простых показателей дают объективную проверку. Первый — доля точек с назначением: у 100% розеток должна быть понятная функция или осмысленный резерв. Второй — число заблокированных точек: целевое значение — ноль. Третий — число постоянных удлинителей в обычном сценарии: план стремится свести его к нулю. Четвёртый — число нерешённых комментариев перед передачей специалисту: в финальной версии оно также должно быть нулевым.

Пятый показатель — покрытие оборудования. Сверьте перечень стационарной и регулярно используемой техники со схемой: каждое устройство должно иметь понятное место подключения или быть включено в согласованную группу. Шестой — покрытие помещений: ни одна комната не должна выпадать из проверки только потому, что там «почти нет техники». Даже коридор и кладовая имеют сценарии уборки, света или зарядки.

Седьмой показатель — стабильность версии. После финального согласования мебели изменившаяся планировка должна автоматически запускать повторную проверку розеток. Это можно оформить как простое правило проекта: любое изменение кухни, шкафа, кровати, медиазоны или рабочего стола переводит связанный лист розеток в статус «на повторную проверку». Такая дисциплина эффективнее попытки запомнить все зависимости.

Типичные ошибки и как их исправить

Ошибка 1. Розетки рисуют раньше мебели. Исправление: временно уберите все электроточки, утвердите базовую расстановку, затем восстановите только те, у которых есть сценарий. Этот приём быстро выявляет наследие старых версий и случайные точки.

Ошибка 2. Одна высота для всей квартиры. Исправление: привязывайте высоту к чистовому полу и конкретной мебели. Рабочий стол, тумба, кухня и медиазона имеют разные условия. В легенде должен быть один способ измерения, а не несколько бытовых правил.

Ошибка 3. Планируется устройство, но не весь узел. Для ТВ забывают приставку и сеть, для компьютера — монитор и зарядку, для кухни — мелкую технику, для камеры — аккумуляторы и свет. Исправление: перечисляйте весь сценарий, а не главный прибор.

Ошибка 4. Резерв делают без назначения. Бессистемный запас увеличивает количество символов и не гарантирует удобство. Исправление: у каждого резерва должно быть объяснение — возможный второй монитор, будущий стол, перестановка дивана, зарядная зона. Без объяснения точку нужно пересмотреть.

Ошибка 5. Не проверяется доступ после установки мебели. Исправление: откройте 3D-вид, проверьте глубину предметов и сделайте увеличенные фрагменты сложных мест. Для встроенной мебели сверяйтесь с её рабочим чертежом.

Ошибка 6. Кухня планируется до финального проекта гарнитура. Исправление: зафиксируйте секции и места техники, затем согласуйте потребности со специалистом. Любая крупная правка кухни должна автоматически возвращать план розеток на проверку.

Ошибка 7. Забываются уборка и временная техника. Исправление: пройдите маршрут пылесоса и места временного света, съёмки, зарядки. Это небольшие сценарии, но именно они чаще всего создают кабели через проход.

Ошибка 8. Пользовательский план принимают за инженерный проект. Исправление: прямо подпишите документ как план расположения и потребностей, а электротехнические решения оставьте специалисту. Для более широкого понимания состава инженерной документации пригодится разбор инженерного проекта квартиры или дома.

Ошибка 9. В переписке остаются разные версии. Исправление: одна дата, один номер редакции, один финальный PDF. Все старые варианты переводятся в архив и не используются для выполнения работ.

Ошибка 10. Проверяют только план, но не интерьер. Исправление: сравните 2D-лист с 3D-визуализацией и реальными видами стен. Так обнаруживаются точки, которые технически помещаются, но визуально конфликтуют с панелью, зеркалом, декоративной композицией или экраном.

Что передать специалисту вместе с планом

Финальный пакет лучше делать компактным. Первый лист — общий план с мебелью и розетками. Второй — увеличенные фрагменты кухни, медиазоны, рабочего стола и других плотных участков. Третий — легенда с назначениями и единым способом измерения. Отдельно — перечень стационарной техники и нерешённых технических вопросов, которые должен закрыть электрик. Чем яснее исходные потребности, тем меньше риск, что инженерные решения будут опираться на догадки о привычках владельца.

1. План с актуальной геометрией и мебелью.
2. План розеток с назначением каждой точки.
3. Увеличенные фрагменты сложных участков.
4. Единая легенда высот и координат.
5. Список стационарной и регулярно используемой техники.
6. Перечень влажных и нестандартных зон для отдельной проверки.
7. Дата и номер финальной версии.
8. Список вопросов, где требуется профессиональное решение.

Не нужно дополнять пакет самостоятельным выбором кабелей, защитных аппаратов или схемой щита без профильной компетенции. Это не повышает качество пользовательского плана и создаёт риск ошибочного технического решения. Сильная сторона владельца или дизайнера — подробно описать функцию и геометрию. Сильная сторона специалиста — превратить эту карту потребностей в безопасный и соответствующий требованиям проект.

Как связать план с общим дизайн-проектом

План розеток существует внутри общего дизайн-проекта, а не рядом с ним. Когда меняется кровать, шкаф, кухня или стол, меняется и электрическая часть. Поэтому в дизайн-проекте квартиры полезно хранить электроточки отдельным управляемым слоем. Это позволяет проверять их на каждом этапе, не теряя чистый план мебели и визуализацию.

Для небольших коммерческих интерьеров действует та же логика: точки питания зависят от оборудования, экспозиции, рабочих мест и маршрутов посетителей. Даже когда статья посвящена квартире, метод переносится на студию, переговорную или домашний офис: сначала сценарии и предметы, затем точки, после этого профессиональное электротехническое решение. В таком порядке дизайн и инженерия не спорят между собой, а опираются на общий набор исходных данных.

Контрольный алгоритм от пустого плана до финального PDF

1. Зафиксируйте фактическую геометрию помещения и чистовой вариант планировки.
2. Расставьте крупную мебель, кухню и стационарную технику с реальными габаритами.
3. Составьте сценарный перечень постоянных, регулярных, временных и мобильных устройств.
4. Разбейте каждую комнату на функциональные зоны и назначьте точки под реальные действия.
5. Добавьте розетки в выбранный планировщик без самостоятельного проектирования скрытой электрической сети.
6. Для каждой точки укажите назначение, высоту и понятную координатную привязку.
7. Проверьте 2D-план, затем 3D-вид и увеличенные фрагменты встроенной мебели.
8. Сверьте кухню, медиазону, рабочее место, освещение, связь, уборку и зарядку.
9. Проверьте нормативный минимум количества и отдельно сценарный запас.
10. Отметьте влажные и нестандартные зоны для профессиональной проверки.
11. Выпустите одну финальную версию с датой и легендой.
12. Передайте план квалифицированному специалисту для электротехнической части и окончательного согласования.

Этот алгоритм ценен последовательностью. Если пропустить мебель и сразу ставить точки, дальнейшие этапы лишь маскируют исходную ошибку. Если пропустить сценарии, появятся «красивые» группы без понятного назначения. Если не сделать отдельную профессиональную проверку, пользовательская схема начнёт выполнять роль, для которой она не предназначена. Каждая стадия закрывает собственный вид риска.

Частые вопросы

Итог

Сильный план розеток начинается не с электрических символов, а с точной геометрии, мебели и повседневных сценариев. Дизайн Интерьера 3D удобен для первого прохода в Windows, потому что связывает план, обстановку, электроточки и 3D-проверку. RemPlanner делает акцент на рабочих листах и PDF, Мой Дом 3D — на наглядной связке с интерьером, Planner 5D — на межплатформенном 2D/3D-плане с видимыми электрическими элементами. Независимо от инструмента порядок один: сначала понять, что и где используется, затем зафиксировать точки, проверить доступность и только после этого передать схему специалисту.

Качество результата проверяется конкретно: все точки имеют назначение, ни одна не заблокирована мебелью, обычный сценарий не зависит от постоянных удлинителей, кухня и рабочие зоны согласованы с реальными габаритами, влажные зоны вынесены на профессиональную проверку, а в работе остаётся одна актуальная версия. Такой план становится понятным интерфейсом между интерьером, привычками пользователя и профессиональным электротехническим проектом.
