УЗИП и комплект заземления: как собрать надежную защиту дома от перенапряжений

Электрика в частном доме давно перестала быть только розетками и освещением. Сегодня от нее зависят газовый котел, насосы, автоматика ворот, система видеонаблюдения, интернет-оборудование, бытовая техника, теплые полы и блоки управления инженерными системами. Один сильный скачок напряжения может вывести из строя дорогое оборудование, а иногда — создать угрозу для всей электросети дома.

Для снижения таких рисков используют УЗИП — устройство защиты от импульсных перенапряжений. Но важно понимать: УЗИП не работает изолированно. Чтобы оно действительно отводило опасный импульс, нужна исправная система заземления. Поэтому комплект заземления и УЗИП лучше рассматривать не как два отдельных товара, а как элементы одной системы защиты.

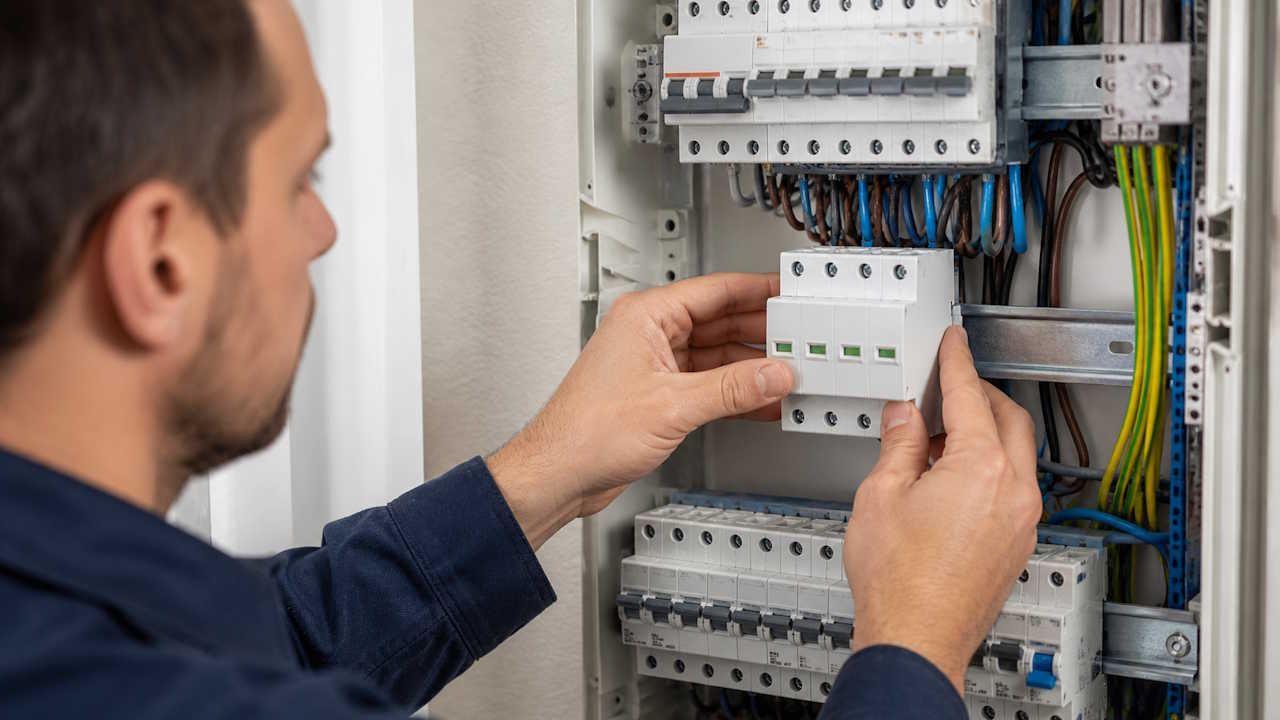

Что такое УЗИП простыми словами

УЗИП — это устройство, которое ограничивает кратковременные импульсные перенапряжения и отводит импульсные токи. В стандартах такие устройства описываются как средства защиты, предназначенные для ограничения переходных перенапряжений и отвода импульсных токов; в составе УЗИП есть как минимум один нелинейный элемент.

Проще говоря, УЗИП срабатывает в момент опасного скачка напряжения. В обычном режиме оно не мешает работе электросети. Но когда в линии появляется импульс — например, из-за грозы, аварийного переключения или работы мощного оборудования, — устройство ограничивает перенапряжение и направляет избыточный ток в систему заземления.

Главная задача УЗИП — не «исправить» качество электроснабжения, а защитить оборудование от коротких, но опасных всплесков напряжения. Это особенно важно для домов с воздушным вводом электропитания, внешней молниезащитой, большим количеством электроники и чувствительной автоматикой.

Зачем нужен комплект заземления

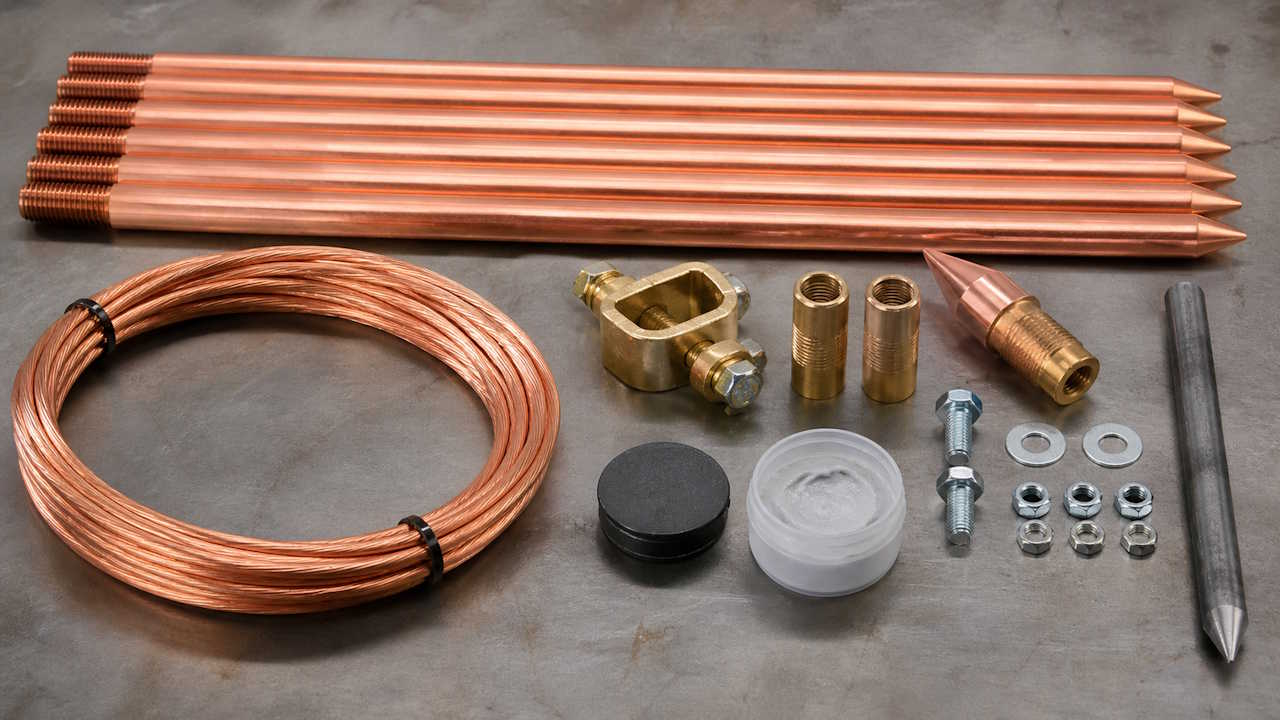

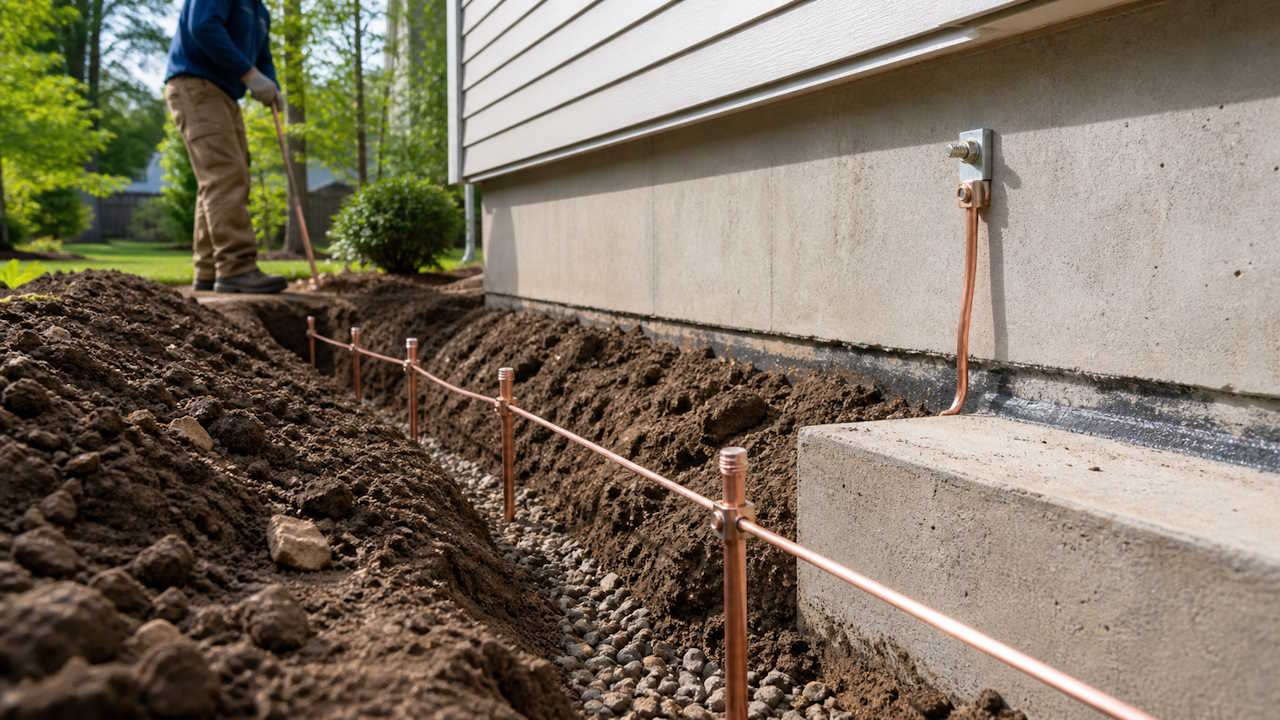

Комплект заземления — это набор элементов для устройства заземляющего контура. В него обычно входят металлические стержни, соединительные муфты, наконечники, зажимы, проводники, токопроводящая смазка и материалы для защиты соединений.

Задача заземления — обеспечить безопасный путь для отвода тока в грунт. Оно нужно не только для УЗИП, но и для работы защитной автоматики, снижения риска поражения электрическим током и корректной работы инженерных систем.

Если говорить практично, комплект заземления нужен для:

1. частного дома;
2. дачи;
3. газового котла;
4. электрощита;
5. системы молниезащиты;
6. мастерской или гаража;
7. оборудования с металлическими корпусами;
8. объектов с насосами, автоматикой, серверным или сетевым оборудованием.

ПУЭ рассматривает заземление как одну из ключевых защитных мер электробезопасности в электроустановках. Требования к конкретному объекту зависят от схемы сети, типа электроустановки и условий эксплуатации.

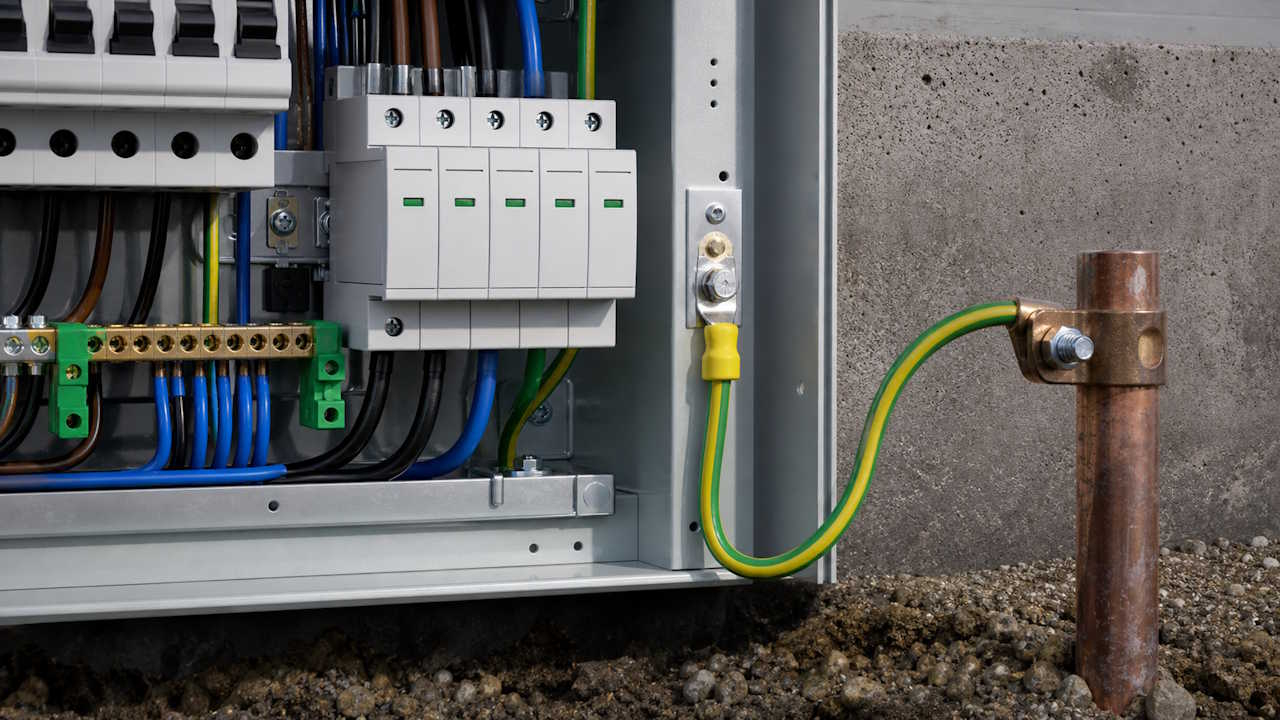

Почему УЗИП и заземление должны работать вместе

Ошибка многих владельцев домов — считать, что достаточно купить УЗИП и поставить его в щит. На практике это только часть решения.

УЗИП должен не просто «поймать» перенапряжение, а отвести импульсный ток. Для этого ему нужен путь в землю. Если заземление отсутствует, выполнено неправильно или имеет плохие соединения, эффективность защиты резко снижается.

Связка работает так:

1. В сеть приходит опасный импульс.
2. УЗИП реагирует на перенапряжение.
3. Избыточный ток отводится через проводник.
4. Заземляющий контур рассеивает ток в грунте.
5. Оборудование получает меньшую нагрузку и с большей вероятностью остается исправным.

Поэтому выбор УЗИП без оценки заземления — половинчатое решение. Особенно это касается домов с воздушной линией электропередачи, отдельно стоящих коттеджей и объектов в районах с частыми грозами.

Какие бывают классы УЗИП

В бытовых и частных объектах чаще всего говорят о трех уровнях защиты.

УЗИП класса I

Устанавливается на вводе и рассчитано на отвод мощных импульсов, в том числе связанных с грозовой активностью. Такие устройства применяют там, где есть высокий риск попадания части тока молнии в систему электроснабжения: например, при воздушном вводе или наличии внешней молниезащиты.

УЗИП класса II

Используется в распределительных щитах. Оно защищает от остаточных и наведенных перенапряжений, а также от импульсов, возникающих при коммутациях в электросети. Производители низковольтного оборудования указывают, что устройства класса II применяются для защиты от импульсов, связанных с ударами молнии в линии электропередачи и переключениями в системе электроснабжения.

УЗИП класса III

Ставится ближе к чувствительному оборудованию. Это дополнительная ступень защиты для техники, которая особенно уязвима к скачкам напряжения: электроника, серверное оборудование, системы управления, охранные и сетевые устройства.

Для частного дома часто используют каскадный подход: на вводе — более мощная защита, далее — устройства в распределительных щитах, а рядом с ценной техникой — локальная защита. Также применяются комбинированные УЗИП класса I+II, которые совмещают вводную и распределительную ступень защиты.

Как выбрать УЗИП для частного дома

При выборе важно смотреть не только на цену и количество модулей. УЗИП подбирают под конкретную схему электроснабжения.

1. Учитывайте тип ввода

Если дом подключен по воздушной линии, риск грозовых и наведенных перенапряжений выше. В таких случаях часто рассматривают более мощную вводную защиту или комбинированные решения.

Если питание подведено кабелем под землей, риски могут быть ниже, но полностью они не исчезают. Перенапряжения могут возникать и из-за коммутаций в сети.

2. Проверьте схему заземления

Для разных схем сети — например, TN-C, TN-C-S, TN-S или TT — применяются разные варианты подключения защитных устройств. Ошибка в схеме подключения может привести к некорректной работе защиты.

3. Оцените оборудование в доме

Если в доме есть газовый котел, насосы, автоматика, охранные системы, видеонаблюдение, серверное или дорогое бытовое оборудование, экономить на защите не стоит. Стоимость УЗИП и заземления обычно ниже, чем замена поврежденной электроники.

4. Смотрите на параметры устройства

При подборе учитывают класс УЗИП, номинальное рабочее напряжение, уровень защитного напряжения, разрядный ток, количество полюсов, наличие сменных модулей и индикации состояния.

5. Не забывайте о монтаже

Даже качественное устройство может работать плохо, если его установить с длинными проводниками, неправильным сечением, слабым контактом или ошибкой в схеме. В защите от импульсных перенапряжений важна не только модель, но и исполнение.

Как выбрать комплект заземления

Комплект заземления выбирают с учетом грунта, назначения объекта и требуемого результата.

Материал стержней

На рынке встречаются оцинкованные, омедненные и нержавеющие решения. Они отличаются стойкостью к коррозии, сроком службы и стоимостью. Для частного дома чаще выбирают комплект с запасом по надежности, потому что заземление монтируется не на один сезон.

Глубина монтажа

Чем хуже проводимость грунта, тем сложнее получить нужное сопротивление. Влажная глина и суглинок обычно работают лучше, сухой песок и каменистый грунт — хуже. Поэтому важно предусмотреть возможность наращивания стержней.

Качество соединений

Слабое место любой системы — соединения. Муфты, зажимы, болтовые контакты и места присоединения проводника должны быть надежными и защищенными от коррозии.

Возможность проверки

После монтажа контур нужно измерить. Визуально невозможно понять, работает заземление эффективно или нет. Только измерение сопротивления показывает реальное состояние системы.

Частые ошибки при выборе и монтаже

Покупка УЗИП без проверки заземления

Устройство защиты от импульсных перенапряжений требует рабочего пути отвода тока. Если контур заземления сделан формально, защита будет слабой.

Установка только одного уровня защиты

Иногда на вводе ставят одно устройство и считают задачу закрытой. Но для дома с чувствительной техникой лучше рассматривать ступенчатую систему.

Неправильный выбор класса УЗИП

Класс устройства зависит от места установки и уровня риска. УЗИП для ввода и устройство для локальной защиты техники — не одно и то же.

Слишком длинные соединительные проводники

При импульсных токах длина и прокладка проводников имеют значение. Чем короче и прямее подключение, тем эффективнее работает защита.

Отсутствие измерений после монтажа

Без проверки сопротивления заземления невозможно подтвердить, что система действительно выполняет свою функцию.

Когда особенно важно ставить УЗИП и заземление

Установка УЗИП и комплекта заземления особенно актуальна, если:

1. дом питается по воздушной линии;
2. участок находится в зоне частых гроз;
3. есть внешняя молниезащита;
4. используется газовый котел с электронной платой;
5. в доме много автоматики;
6. установлены насосы, стабилизаторы, системы видеонаблюдения;
7. есть дорогое сетевое или компьютерное оборудование;
8. дом стоит отдельно, а не в плотной городской застройке.

В таких условиях защита от перенапряжений — не дополнительная опция, а элемент инженерной безопасности.

Что лучше: купить отдельно или готовым комплектом

Готовый комплект заземления удобен тем, что основные элементы уже подобраны друг к другу. Не нужно отдельно искать стержни, муфты, наконечники и зажимы. Это снижает риск несовместимости деталей и ускоряет монтаж.

Но готовый комплект не отменяет расчета. Перед покупкой нужно понимать, для чего он используется: для обычного электрощита, газового котла, молниезащиты или комплексной защиты дома. Также важно учитывать грунт и возможность получить нужные параметры после установки.

С УЗИП ситуация похожая: лучше подбирать не «универсальное устройство на всякий случай», а конкретное решение под ввод, схему сети, щит и оборудование.

Итог: надежная защита начинается с системы

УЗИП и комплект заземления — это не конкурирующие решения, а части одной системы. УЗИП ограничивает импульсное перенапряжение, а заземление обеспечивает путь для отвода тока. Если один элемент выбран неправильно, вся защита становится менее надежной.

Для частного дома оптимальный подход выглядит так: сначала оценить схему электроснабжения, тип ввода, состояние заземления и состав оборудования, затем подобрать УЗИП нужного класса и комплект заземления с учетом грунта. После монтажа систему нужно проверить измерениями.

Такой подход помогает защитить не только технику, но и инженерную инфраструктуру дома: котел, насосы, автоматику, связь, охранные системы и распределительный щит. А главное — снижает риск аварийных ситуаций, которые могут возникнуть из-за короткого, но мощного скачка напряжения.

Вопросы и ответы

Можно ли установить УЗИП без заземления?

С технической точки зрения устройство можно поставить в щит, но его эффективность будет сомнительной. УЗИП должен отводить импульсный ток, а для этого нужна корректная система заземления.

Что важнее: УЗИП или комплект заземления?

Они решают разные задачи. Заземление нужно для электробезопасности и отвода токов, а УЗИП — для ограничения импульсных перенапряжений. Для надежной защиты дома важны оба элемента.

Какой комплект заземления выбрать для частного дома?

Выбор зависит от грунта, глубины монтажа, назначения системы и требований к сопротивлению. Лучше выбирать комплект с качественными соединениями, стойким материалом стержней и возможностью наращивания.

Нужно ли УЗИП для газового котла?

Да, если котел имеет электронную плату управления, защита от импульсных перенапряжений особенно желательна. При этом важно защищать не только розетку котла, но и систему электропитания в целом.

Можно ли смонтировать комплект заземления самостоятельно?

Физически монтаж возможен, но для корректной работы нужны понимание схемы, правильное соединение элементов и последующее измерение сопротивления. Для ответственных объектов лучше привлекать специалистов.
