Инженерные правила прокладки проводов в автоматизированном оборудовании
Прокладка проводов кажется простым этапом сборки. Однако здесь закладывается надёжность всей системы: от правильного радиуса изгиба до защиты кабелей от наводок и механических повреждений.
Прокладка проводов в роботизированном киоске Пиццабот всегда выполняется по ряду базовых правил.
Радиус изгиба
У каждого кабеля есть минимальный радиус изгиба. Если провод согнуть сильнее допустимого значения, внутри могут повредиться жилы или изоляция. Эти параметры всегда указаны в технической документации производителя, и при прокладке кабелей важно соблюдать эти ограничения, особенно в местах изменения траектории.
Острые края конструкций
Кабели часто проходят через металлические элементы узлов. Если у таких деталей остаются острые кромки, со временем они могут повредить изоляцию. Поэтому места прохода кабеля либо дополнительно обрабатываются, либо снабжаются защитными накладками.
Надёжное крепление
Проводка внутри оборудования должна быть зафиксирована. Если кабель свободно перемещается, вибрации и движения узлов могут создавать нагрузку на разъёмы или постепенно повреждать изоляцию. Для фиксации обычно используют нейлоновые стяжки, болтовые крепления или изоленту.
Электромагнитные наводки
Если сигнальные линии проходят параллельно силовым кабелям, возникает риск электромагнитных наводок. Это может приводить к шумам в сигналах и нестабильной работе системы. Чтобы этого избежать, силовые и сигнальные кабели разводят на расстояние. Если их траектории пересекаются, стараются делать это под максимально возможным углом.
Что происходит сейчас

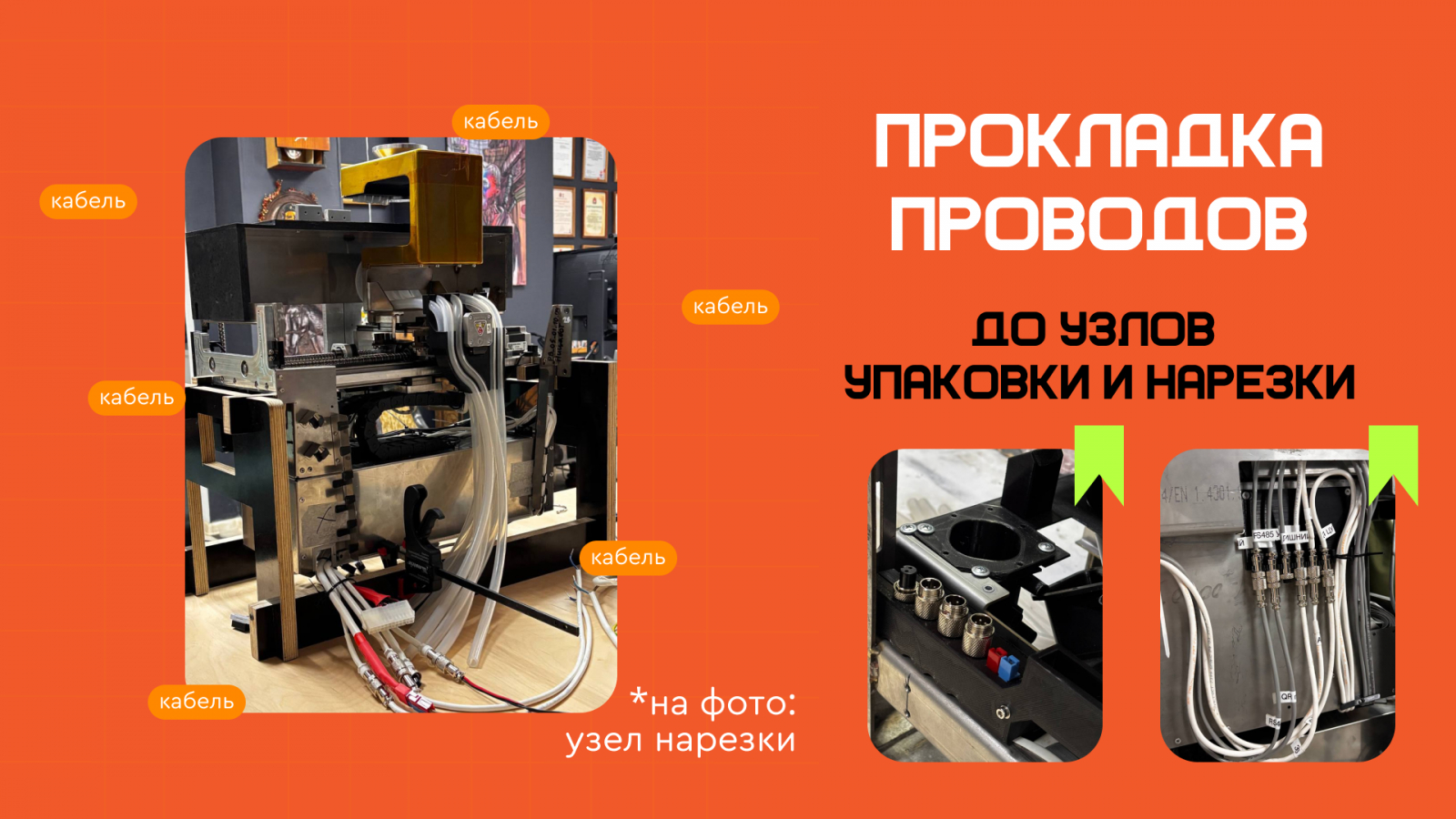

Сейчас мы завершаем прокладку проводов до узлов нарезки и упаковки в киоске ПиццаБот. Это один из тех этапов сборки, которые редко попадают в кадр, но напрямую влияют на надёжность всей системы.
Если интересно, как устроены другие инженерные решения внутри киоска ПиццаБот — подписывайтесь на сообщество. Мы регулярно показываем этапы разработки и тестирования системы.
