Обследование здания отделения позитронно-эмиссионной томографии (ПЭТ): подготовка к техническому перевооружению

Центр ядерной медицины — подразделение ФГБУ ФСНКЦ ФМБА России — специализируется на диагностике и лечении по направлениям: радиология, онкология, эндокринология, неврология, кардиология, урология и рентгенология. В его состав входят отделение радионуклидной терапии и центр позитронно‑эмиссионной компьютерной томографии (ПЭТ).

ПЭТ‑диагностика играет ключевую роль в современной медицине: она позволяет выявить заболевания на ранних стадиях, ещё до появления симптомов. Это особенно важно для онкологических, сердечных и неврологических патологий.

Цели обследования

Заказчик запланировал техническое перевооружение отделения ПЭТ, включая модернизацию циклотронно‑радиохимического комплекса. Комплекс отвечает за производство радиофармпрепаратов (РФП) —по сути, это «мини‑ядерная станция» с ускорителем частиц (циклотроном) и системой синтеза РФП.

В рамках перевооружения предусмотрены:

1. ремонт чистых помещений;
2. замена вентиляционных систем;
3. установка чиллера;
4. реконструкция электротехнической части;
5. замена масляного компрессора.

Для реализации проекта требовалось детально оценить состояние здания.

Задачи обследования

Инженеры «СудСтройЭкспертиза» провели комплекс изысканий:

1. оценили техническое состояние конструкций цокольного этажа в зоне размещения нового оборудования;
2. выполнили обмерные работы помещений над зоной монтажа;
3. обследовали инженерные шахты по всей высоте здания (от подвала до кровли): определили их габариты, материал стенок, схему коммуникаций и свободное пространство для новых линий;
4. выявили местоположение венткамеры и оборудования (марку, модель), обеспечивающего вентиляцию зоны монтажа.

Характеристика объекта

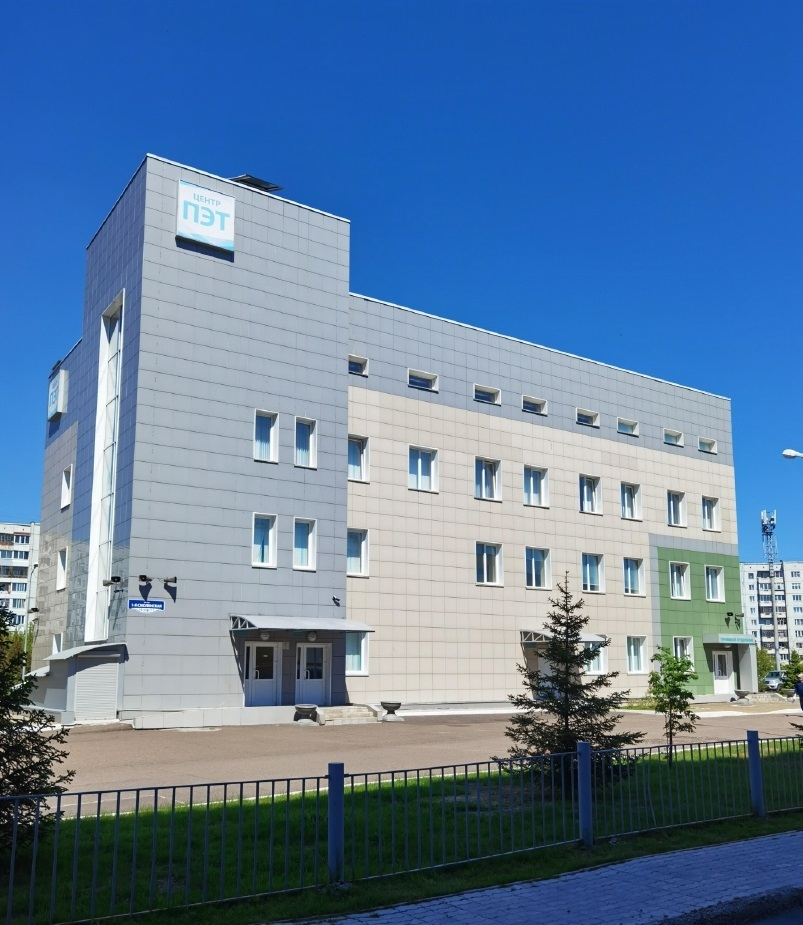

Нежилое трёхэтажное здание 2014 года постройки с подвалом и техническим этажом. Общая площадь — 2313,3 м2.

Выполненные работы

В ходе обследования специалисты:

1. Проанализировали техническую документацию.
2. Провели натурный осмотр.
3. Выбрали методику обследования и критерии оценки конструкций.
4. Выполнили инструментальное обследование с замерами геометрических параметров.
5. Провели фотофиксацию.
6. Выполнили поверочный расчёт нагрузок.
7. Составили и согласовали с заказчиком заключение о техническом состоянии.
8. Передали отчёт (на бумаге и в электронном виде) вместе с первичными документами.

Ключевые результаты

1. Испытания бетона (по ГОСТ 22690‑88 и ГОСТ 26633‑91):

1. полы чистых помещений № 110, 111, 112: класс В15, марка М250;
2. полы помещений № 122, 125, 126: класс В30, марка М150.Фактические показатели соответствуют нормам.

2. Поверочный расчёт Несущая способность перекрытий обеспечена с учётом планируемой нагрузки от нового оборудования.

3. Состояние конструкций

Здание новое, основные элементы (плиты, кровля, стены, фундаменты) — в нормативном состоянии. Выявлены локальные дефекты:

1. следы замачивания в лестничной клетке (оси 5–6/В–Г);
2. деформация отмостки по оси Г (без признаков потери несущей способности фундаментов).

4. Теплотехнический расчёт кровли (по СНиП 23‑02‑2003, СП 23‑101‑2004 и др.)Конструкция кровли соответствует нормам:

1. защищена от переувлажнения и конденсата;
2. слои (пароизоляция, минеральная вата и др.) не создают условий для образования влаги.

Рекомендации

Для устранения дефектов и продления срока службы здания рекомендовано:

1. Провести плановый ремонт кровли.
2. Отремонтировать витражное окно (ось 6/Г–В).
3. Уплотнить грунты основания фундаментов (оси Г/1–6).
4. Выполнить горизонтальную планировку грунтов под отмосткой.

Реализация этих мер предотвратит дальнейшие деформации и сократит затраты на будущий ремонт.

Выводы

Результаты обследования подтвердили возможность:

1. технического перевооружения отделения ПЭТ (модернизации циклотронно‑радиохимического комплекса и сопутствующего оборудования);
2. устранения выявленных дефектов для обеспечения долгосрочной эксплуатации здания.

Работы выполнены с соблюдением всех нормативных требований. Данные изысканий легли в основу проектных решений по перевооружению центра.
