Оптический кабель: виды, характеристики и как выбрать

Что такое оптический кабель, чем отличается одномодовое и многомодовое волокно, какой кабель выбрать для помещения, улицы, грунта и канализации.

Оптический кабель: виды, применение и правила выбора

Оптический кабель используют там, где нужна быстрая, стабильная и надежная передача данных: в домашнем интернете, офисных сетях, операторских линиях связи, видеонаблюдении, дата-центрах, промышленной автоматике и городской инфраструктуре. Его главное отличие от медного кабеля — передача сигнала не электрическим током, а светом по оптическому волокну.

За счет этого волоконно-оптический кабель подходит для высоких скоростей, больших расстояний и сетей с высокой нагрузкой. Но выбрать его «просто по метражу» нельзя. Важны тип волокна, количество волокон, оболочка, защита от влаги, прочность на растяжение, радиус изгиба и способ прокладки.

Ошибки на этапе выбора могут привести к затуханию сигнала, повреждению кабеля при монтаже, невозможности расширить сеть или лишним затратам на переделку линии.

Что такое оптический кабель

Оптический кабель — это кабель, внутри которого находятся одно или несколько оптических волокон. По этим волокнам передается световой сигнал. Именно он несет данные: интернет-трафик, видеопотоки, служебную информацию, сигналы связи и управления.

Базовая конструкция оптического кабеля может включать:

1. оптические волокна;
2. защитные модули;
3. силовые элементы;
4. влагозащитные материалы;
5. наружную оболочку;
6. броню или дополнительные защитные слои.

Конкретная конструкция зависит от назначения. Кабель для прокладки внутри здания будет отличаться от кабеля для грунта, подвеса по опорам или кабельной канализации.

Где применяют оптический кабель

Оптоволоконный кабель используется в разных сетях связи и инженерных системах.

Чаще всего его применяют для:

1. подключения интернета в домах и квартирах;
2. построения офисных и корпоративных сетей;
3. связи между зданиями;
4. операторских магистралей;
5. систем видеонаблюдения;
6. центров обработки данных;
7. промышленных объектов;
8. телекоммуникационных узлов;
9. сетей умного дома и инженерной автоматики;
10. городской цифровой инфраструктуры.

Главное преимущество оптики — способность передавать большие объемы данных на высокой скорости и с низкими потерями. Поэтому оптический кабель особенно востребован там, где медные линии уже не справляются по расстоянию, скорости или стабильности.

Одномодовый и многомодовый оптический кабель

Один из ключевых вопросов при выборе — какой кабель нужен: одномодовый или многомодовый. Разница между ними связана с типом волокна и способом распространения светового сигнала.

Одномодовый оптический кабель

Одномодовый кабель рассчитан на передачу сигнала по одному основному оптическому пути. Он лучше подходит для больших расстояний и магистральных линий.

Его применяют для:

1. операторских сетей;
2. городских линий связи;
3. протяженных трасс;
4. соединения удаленных объектов;
5. магистрального интернета;
6. сетей с высокой пропускной способностью.

Одномодовый оптический кабель выбирают, когда важны дальность, стабильность и перспективность сети. Он хорошо подходит для внешних линий и подключения объектов, между которыми значительное расстояние.

Многомодовый оптический кабель

Многомодовый кабель чаще используют на коротких расстояниях. Он востребован внутри зданий, серверных, офисов и локальных сетей.

Его применяют для:

1. соединения сетевого оборудования в серверной;
2. прокладки внутри офисного здания;
3. локальных сетей;
4. коротких линий между этажами;
5. технических помещений;
6. внутренних участков инфраструктуры.

Многомодовый кабель может быть удобен для коротких трасс, но на больших расстояниях его возможности ограничены сильнее, чем у одномодового.

Какой тип волокна выбрать

Для большинства протяженных линий, наружных трасс и операторских решений выбирают одномодовое волокно. Оно подходит для больших расстояний и высоких скоростей.

Многомодовое волокно чаще оправдано там, где трасса короткая и оборудование уже рассчитано на такой тип подключения. Например, внутри серверной или в пределах одного здания.

При выборе важно учитывать не только кабель, но и активное оборудование: приемопередатчики, коммутаторы, медиапреобразователи. Одномодовые и многомодовые решения должны соответствовать друг другу. Нельзя просто заменить один тип кабеля другим без проверки совместимости.

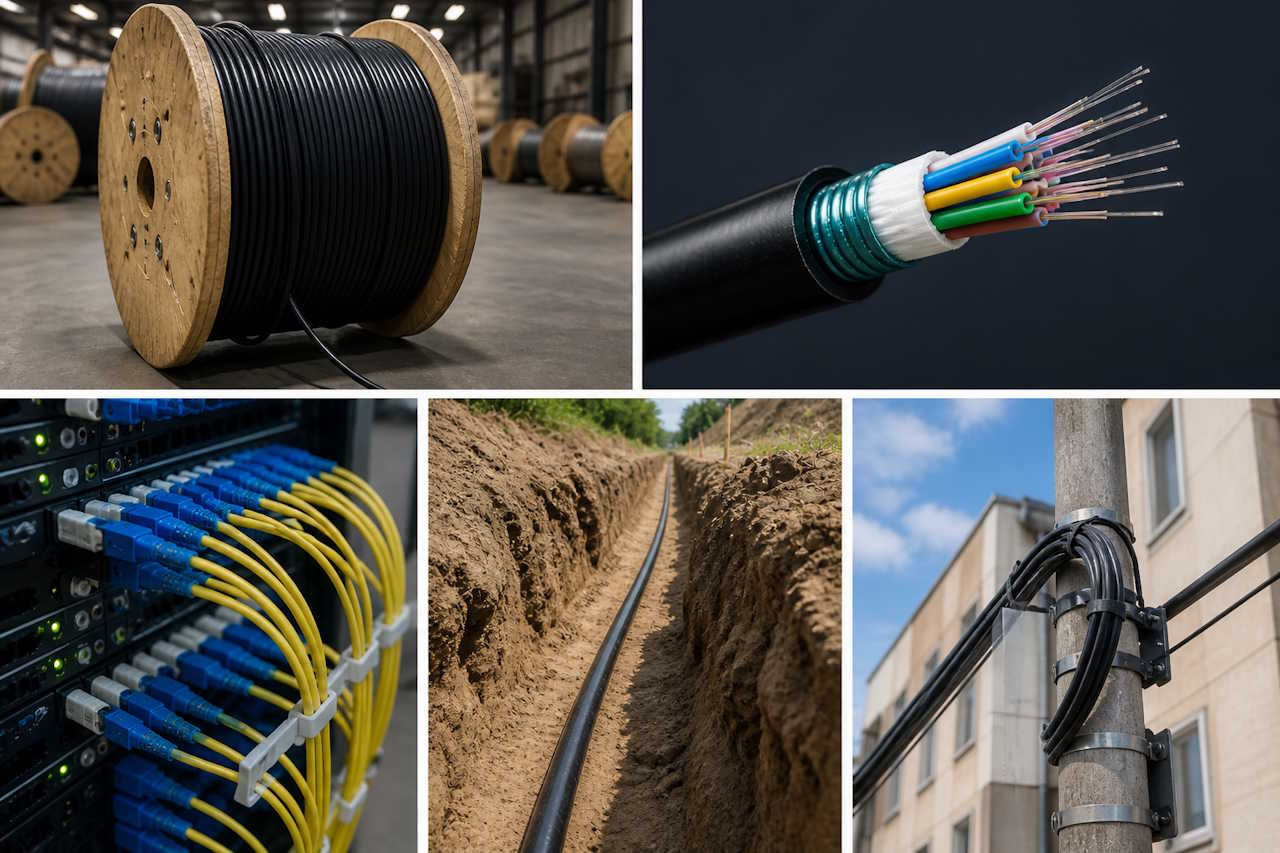

Виды оптического кабеля по условиям прокладки

Один и тот же кабель нельзя одинаково успешно использовать в помещении, земле, кабельной канализации и на улице. Условия прокладки напрямую влияют на конструкцию.

Оптический кабель для помещения

Внутренний оптический кабель используют в зданиях: офисах, подъездах, серверных, технических помещениях, производственных корпусах. Для него важны гибкость, удобство разделки, пожаробезопасная оболочка и аккуратный монтаж.

Такой кабель обычно не рассчитан на постоянное воздействие влаги, ультрафиолета, промерзания и механических нагрузок снаружи. Поэтому использовать внутренний кабель на улице без защиты не стоит.

Оптический кабель для улицы

Наружный кабель должен выдерживать перепады температуры, влагу, солнечное излучение и механические воздействия. Его применяют для прокладки между зданиями, по фасадам, в коробах, трубах и по опорам.

Для уличной прокладки важны:

1. стойкая наружная оболочка;
2. защита от влаги;
3. устойчивость к ультрафиолету;
4. допустимая рабочая температура;
5. прочность при монтаже;
6. защита от растяжения.

Оптический кабель для кабельной канализации

Кабельная канализация — это среда с повышенными требованиями к влагозащите и механической стойкости. Кабель протягивают через трубы, колодцы и подземные каналы, поэтому он испытывает растягивающие нагрузки при монтаже.

Для такой прокладки важны прочная оболочка, защита от влаги, допустимое растягивающее усилие и устойчивость к повреждениям при протяжке.

Оптический кабель в грунт

Для укладки в грунт используют более защищенные кабели. Обычно они имеют броню, влагозащиту и усиленную оболочку. Такой кабель должен выдерживать давление грунта, сезонные подвижки, влагу и риск механических повреждений.

Кабель для грунта выбирают особенно внимательно. Важно учитывать глубину прокладки, тип почвы, наличие грызунов, вероятность подвижек и требования проекта.

Подвесной оптический кабель

Подвесной кабель прокладывают по опорам. Он должен выдерживать растягивающие нагрузки, ветер, гололед, перепады температуры и длительную эксплуатацию на открытом воздухе.

Для таких линий применяют конструкции с силовыми элементами. В некоторых случаях используют самонесущий кабель, которому не нужен отдельный несущий трос.

Основные характеристики оптического кабеля

Чтобы выбрать подходящий кабель, нужно смотреть на несколько параметров.

Количество волокон

Количество волокон зависит от задачи. Для простого подключения может быть достаточно 1–2 волокон. Для офисных, промышленных и распределительных сетей лучше закладывать запас.

Запас волокон нужен для:

1. расширения сети;
2. подключения новых устройств;
3. резервирования;
4. ремонта;
5. разделения сервисов;
6. будущей модернизации.

Ошибкой будет выбирать кабель строго «впритык». Повторная прокладка обычно обходится дороже, чем небольшой запас на этапе монтажа.

Тип волокна

Тип волокна определяет дальность и совместимость с оборудованием. Одномодовое волокно подходит для длинных линий. Многомодовое — для коротких участков внутри зданий и серверных.

Оболочка

Оболочка защищает кабель от внешней среды. Для помещений важны требования к пожарной безопасности. Для улицы — устойчивость к влаге, солнцу и температуре. Для грунта — прочность и долговечность.

Броня

Бронированный оптический кабель применяют там, где есть риск механических повреждений: в грунте, канализации, промышленных зонах, на объектах с повышенной нагрузкой. Броня защищает кабель от сдавливания, ударов и повреждений при монтаже.

Допустимое растягивающее усилие

Этот параметр особенно важен при протяжке в трубы, канализацию и при подвесе. Если превысить допустимую нагрузку, можно повредить волокна, даже если внешне кабель выглядит целым.

Минимальный радиус изгиба

Оптическое волокно не любит резких перегибов. Если согнуть кабель сильнее допустимого, увеличатся потери сигнала или возникнет повреждение. Поэтому радиус изгиба нужно учитывать при монтаже в щитах, стойках, лотках, коробах и колодцах.

Температурный диапазон

Для наружной прокладки и промышленных объектов важен рабочий температурный диапазон. Кабель должен сохранять характеристики в условиях холода, жары и сезонных перепадов.

Как выбрать оптический кабель: пошаговый подход

Шаг 1. Определите место прокладки

Сначала нужно понять, где пройдет трасса: внутри здания, на улице, в грунте, канализации или по опорам. Это сразу отсечет неподходящие типы кабеля.

Шаг 2. Рассчитайте длину линии

Длина влияет на выбор типа волокна, затухание, оборудование и запас кабеля. Для длинных линий чаще используют одномодовый кабель.

Шаг 3. Выберите количество волокон

Оцените текущую задачу и будущий рост сети. Если объект может расширяться, лучше заложить дополнительные волокна.

Шаг 4. Проверьте условия монтажа

Если кабель будут протягивать через трубы, нужны параметры по растяжению. Если он будет лежать в грунте — нужна защита от давления и влаги. Если прокладка идет по фасаду — важна устойчивость к солнцу и температуре.

Шаг 5. Согласуйте кабель с оборудованием

Кабель, модули и сетевое оборудование должны быть совместимы по типу волокна и требуемой скорости передачи данных.

Шаг 6. Предусмотрите запас

Запас нужен не только по длине, но и по количеству волокон. Это особенно важно для офисов, производств, складов, коттеджных поселков и распределительных сетей.

Частые ошибки при выборе

Выбор только по цене

Дешевый кабель может оказаться неподходящим по оболочке, прочности или условиям прокладки. В результате линия потребует ремонта или полной замены.

Использование внутреннего кабеля на улице

Внутренний кабель не рассчитан на влагу, ультрафиолет и перепады температуры. Такая экономия быстро превращается в риск повреждения линии.

Отсутствие запаса волокон

Если сеть расширится, свободных волокон может не хватить. Тогда придется прокладывать новую линию, что особенно дорого для грунта, канализации и межзданий.

Нарушение радиуса изгиба

Резкие перегибы приводят к потерям сигнала и повреждению волокна. Это частая проблема при монтаже в шкафах, колодцах и тесных кабельных трассах.

Несовместимость с оборудованием

Одномодовое и многомодовое оборудование нельзя смешивать без учета технических параметров. Перед покупкой кабеля нужно проверить, какие модули и устройства будут использоваться.

Что проверить перед покупкой

Перед заказом оптического кабеля стоит уточнить:

1. тип волокна;
2. количество волокон;
3. назначение кабеля;
4. способ прокладки;
5. тип оболочки;
6. наличие брони;
7. допустимое растягивающее усилие;
8. минимальный радиус изгиба;
9. температурный диапазон;
10. диаметр и массу;
11. соответствие проекту;
12. наличие документов и маркировки.

Если кабель закупается для ответственного объекта, лучше ориентироваться не только на описание в каталоге, но и на проектные требования, условия монтажа и совместимость с оборудованием.

Итог

Оптический кабель — основа современной сетевой инфраструктуры. Он обеспечивает высокую скорость передачи данных, стабильность связи и возможность строить линии на большие расстояния. Но надежность сети зависит не только от самого факта использования оптики, а от правильного выбора кабеля под задачу.

Для помещения, улицы, грунта, канализации и подвеса нужны разные конструкции. Для длинных линий чаще выбирают одномодовый кабель, для коротких внутренних трасс — многомодовый. Важны также количество волокон, оболочка, броня, допустимая нагрузка, радиус изгиба и температурный режим.

Грамотный выбор помогает избежать потерь сигнала, повреждений при монтаже, преждевременного выхода линии из строя и лишних расходов на переделку. Поэтому оптический кабель стоит подбирать не только по цене за метр, а по условиям эксплуатации, требованиям сети и перспективам ее развития.

Вопросы и ответы

Что такое оптический кабель простыми словами?

Оптический кабель — это кабель, который передает данные с помощью светового сигнала по тонким оптическим волокнам. Его используют для интернета, связи, видеонаблюдения и сетевой инфраструктуры.

Чем одномодовый оптический кабель отличается от многомодового?

Одномодовый кабель подходит для длинных линий и магистралей. Многомодовый чаще используют на коротких расстояниях внутри зданий, серверных и локальных сетей.

Какой оптический кабель выбрать для улицы?

Для улицы нужен кабель с наружной оболочкой, устойчивой к влаге, ультрафиолету, перепадам температуры и механическим воздействиям. В зависимости от способа прокладки может потребоваться броня или силовые элементы.

Можно ли прокладывать обычный оптический кабель в грунт?

Нет, для грунта нужен кабель, рассчитанный на такую прокладку. Обычно он имеет броню, влагозащиту и усиленную оболочку.

Сколько волокон должно быть в кабеле?

Количество волокон зависит от задачи. Для простого подключения может хватить 1–2 волокон, но для офисов, производственных объектов и распределительных сетей лучше закладывать запас на развитие.
