Швеллер: что это такое, виды, размеры и как выбрать для строительства

Разбираем, что такое швеллер, где он применяется, чем горячекатаный отличается от гнутого, как читать маркировку и выбрать профиль под задачу

Швеллер: виды, размеры, применение и правила выбора

Швеллер — один из базовых видов металлопроката, который используют в строительстве, производстве, ремонте и усилении конструкций. Его легко узнать по П-образному сечению: профиль состоит из вертикальной стенки и двух полок. Такая форма делает изделие жестким, устойчивым к изгибу и удобным для соединения с другими металлическими элементами.

Швеллер применяют там, где нужно получить прочную опору, раму, перемычку, каркас или элемент усиления. Его используют в частном строительстве, на промышленных объектах, в машиностроении, при изготовлении лестниц, площадок, ворот, перекрытий и металлоконструкций.

При этом выбирать швеллер только «на глаз» неправильно. У профиля есть размеры, марка стали, способ изготовления, масса погонного метра и нормативные параметры. От этих характеристик зависит, выдержит ли конструкция расчетную нагрузку и не будет ли металл избыточным по стоимости.

Что такое швеллер

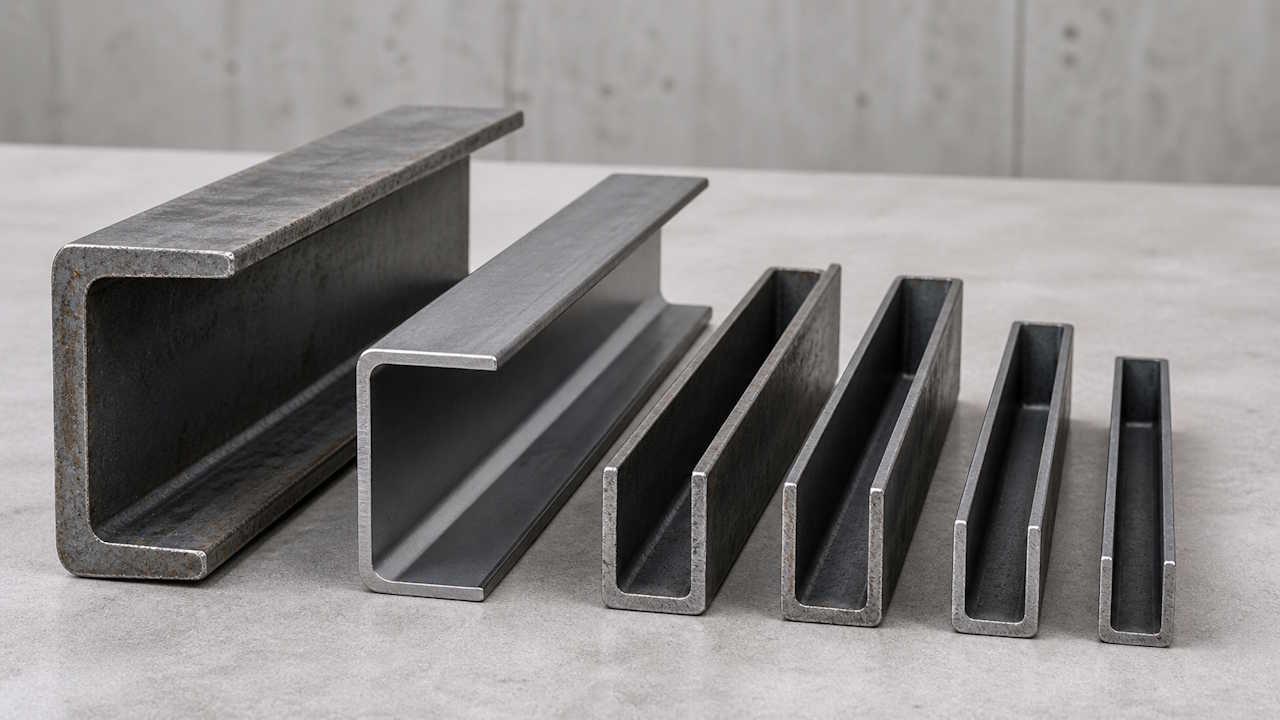

Швеллер — это фасонный металлический профиль с П-образной формой поперечного сечения. Центральная часть называется стенкой, боковые элементы — полками. Благодаря такой геометрии профиль хорошо работает на изгиб и помогает создавать жесткие пространственные конструкции.

Проще говоря, швеллер используют как силовой элемент. Он может служить балкой, направляющей, опорой, перемычкой, частью рамы или усилением существующей конструкции. В зависимости от способа изготовления и размеров профиль может быть тяжелым несущим элементом или более легкой деталью для вспомогательных работ.

Главное преимущество швеллера — сочетание прочности, технологичности и удобства монтажа. Его можно сваривать, сверлить, резать, соединять болтами, включать в каркасы и использовать вместе с уголком, двутавром, листовым металлом и профильной трубой.

Где применяют швеллер

Сфера применения швеллера очень широкая. Он востребован как в крупном строительстве, так и в частных проектах.

Чаще всего швеллер используют для:

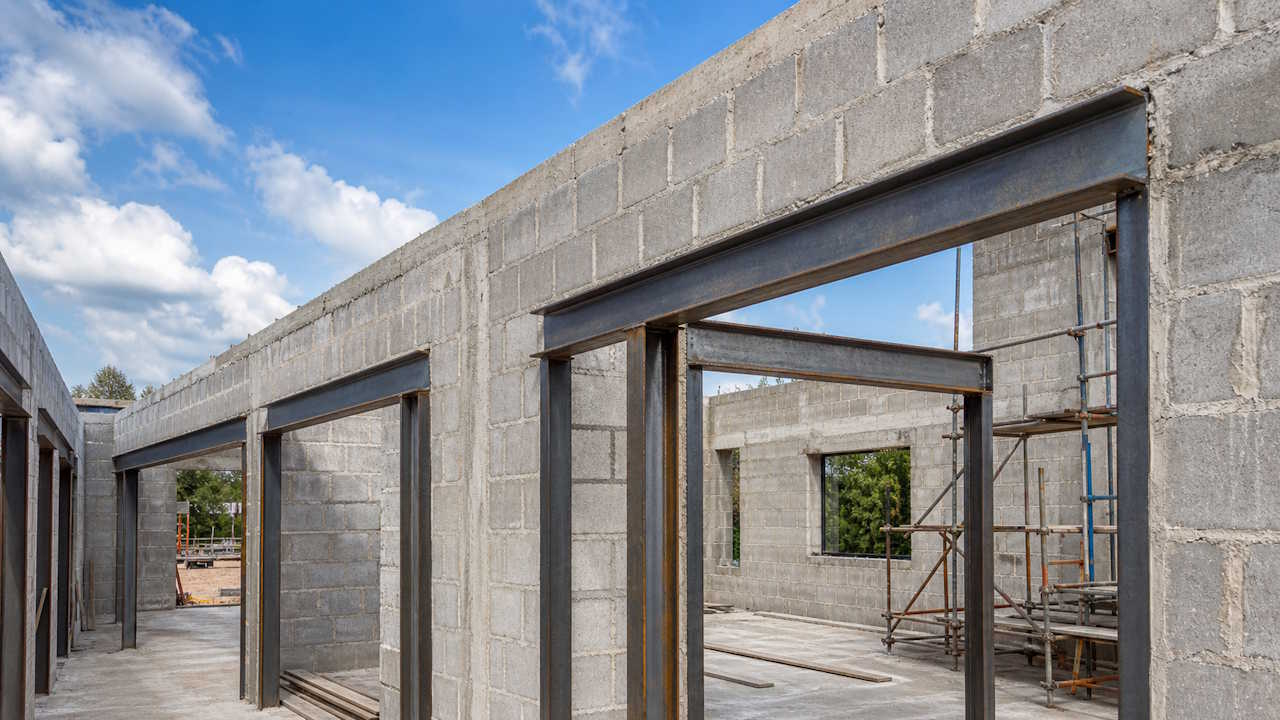

1. усиления оконных и дверных проемов;
2. устройства перемычек;
3. создания металлических каркасов;
4. монтажа перекрытий и опорных балок;
5. изготовления лестниц и площадок;
6. производства ворот, рам и закладных деталей;
7. усиления несущих конструкций;
8. устройства направляющих;
9. изготовления стеллажей, платформ и технологических конструкций;
10. ремонта старых зданий и хозяйственных построек.

В частном строительстве швеллер часто применяют при строительстве гаражей, навесов, лестниц, перекрытий, ворот, мансард, хозяйственных блоков. В промышленности его используют в более нагруженных конструкциях: эстакадах, опорах, несущих рамах, станинах, площадках обслуживания.

Основные виды швеллера

Швеллеры различаются по способу производства, форме полок, точности прокатки и назначению. На практике чаще всего встречаются горячекатаные и гнутые профили.

Горячекатаный швеллер

Горячекатаный швеллер производят методом прокатки разогретой стальной заготовки. Это один из самых распространенных вариантов для строительных и несущих конструкций.

Такой профиль отличается высокой прочностью, хорошей жесткостью и способностью работать под значительными нагрузками. Его часто применяют в перекрытиях, перемычках, опорных элементах, каркасах и промышленных металлоконструкциях.

Горячекатаный швеллер выбирают, когда важны несущая способность, надежность и соответствие стандартным размерам.

Гнутый швеллер

Гнутый швеллер изготавливают из стального листа или полосы методом гибки. Он обычно легче горячекатаного и может иметь более тонкие стенки.

Такой профиль используют в менее нагруженных конструкциях: легких каркасах, облицовочных системах, направляющих, перегородках, декоративных и вспомогательных элементах. Он удобен там, где важна геометрия, меньший вес и простота монтажа.

Но для ответственных несущих узлов гнутый швеллер нельзя выбирать без расчета. По внешнему виду он может напоминать горячекатаный профиль, но его прочностные характеристики будут другими.

Специальный швеллер

Отдельно выделяют специальные швеллеры, которые применяют в машиностроении, вагоностроении, автопроме и других отраслях. Они могут иметь нестандартную геометрию, повышенную точность или особые требования к стали.

Для обычного частного строительства такие изделия используются реже. Их выбирают под конкретные технические условия и проектные требования.

Чем горячекатаный швеллер отличается от гнутого

Главное отличие — в способе изготовления и области применения.

Горячекатаный швеллер получают прокаткой стали при высокой температуре. Он более массивный, прочный и рассчитан на серьезные нагрузки. Его применяют в несущих конструкциях, где важна надежность.

Гнутый швеллер получают гибкой листового металла. Он легче, может быть тоньше и часто используется в вспомогательных конструкциях. Его проще применять в каркасах, направляющих и легких металлических системах.

Если задача связана с перекрытием, балкой, перемычкой или усилением несущего элемента, чаще рассматривают горячекатаный профиль. Если нужно сделать легкий каркас, обрамление, направляющую или вспомогательную деталь, может подойти гнутый.

При этом окончательное решение должно опираться не на общую рекомендацию, а на расчет нагрузки.

Как читать маркировку швеллера

В маркировке швеллера обычно указывают его номер и тип. Номер связан с высотой стенки профиля в сантиметрах. Например, швеллер 10 имеет высоту стенки около 100 мм, швеллер 16 — около 160 мм, швеллер 20 — около 200 мм.

Но одного номера недостаточно. У разных профилей с одинаковой высотой могут отличаться:

1. ширина полки;
2. толщина стенки;
3. толщина полки;
4. радиусы закруглений;
5. масса погонного метра;
6. предельные отклонения;
7. марка стали;
8. тип полок.

В обозначениях могут встречаться буквенные индексы. Они помогают уточнить тип профиля и особенности геометрии. Например, в сортаменте горячекатаных швеллеров встречаются серии с уклоном внутренних граней полок и серии с параллельными гранями.

Для закупки важно сверяться не только с названием «швеллер 12» или «швеллер 16», а с таблицей размеров и технической документацией.

Основные размеры швеллера

При выборе швеллера смотрят на несколько параметров.

Высота стенки

Это главный размер профиля. Чем выше стенка, тем крупнее швеллер и тем выше его потенциальная жесткость. Именно с высотой связан номер профиля.

Ширина полки

Полки формируют П-образную геометрию. Чем шире полка, тем удобнее выполнять соединения и тем иначе профиль работает в конструкции.

Толщина стенки и полки

Толщина влияет на прочность, массу и стоимость. Два швеллера с близкими внешними размерами могут существенно отличаться по несущей способности из-за толщины металла.

Масса погонного метра

Вес важен для расчета нагрузки на конструкцию, подбора транспорта, оценки стоимости и сравнения вариантов. Металлопрокат часто продается по массе, поэтому масса 1 метра напрямую влияет на цену.

Длина

Стандартные длины зависят от производителя и поставки. Для проекта важно заранее понимать, нужна ли резка в размер, как будет выполняться доставка и сколько отходов останется после раскроя.

Как выбрать швеллер под задачу

Выбор начинается не с номера профиля, а с условий применения.

Определите назначение

Сначала нужно понять, какую функцию будет выполнять швеллер:

1. несущая балка;
2. перемычка;
3. усиление проема;
4. элемент лестницы;
5. каркас;
6. направляющая;
7. декоративная или вспомогательная деталь.

Для каждой задачи требования будут разными. Профиль, подходящий для легкого каркаса, может быть недостаточным для перекрытия.

Рассчитайте нагрузку

Для ответственных конструкций расчет обязателен. Нужно учитывать пролет, постоянные и временные нагрузки, способ опирания, марку стали, условия эксплуатации и запас прочности.

Особенно внимательно подбирают швеллер для перекрытий, площадок, балок, усиления несущих стен и промышленных конструкций.

Выберите тип профиля

Если конструкция нагруженная, чаще выбирают горячекатаный швеллер. Если нагрузка небольшая и важна легкость, можно рассмотреть гнутый профиль.

Но это не жесткое правило. В каждом случае нужно учитывать проект и расчетные требования.

Проверьте марку стали

Марка стали влияет на прочность, свариваемость, устойчивость к нагрузкам и условия эксплуатации. Для обычных строительных работ часто используют углеродистые конструкционные стали, но для специальных условий могут потребоваться другие марки.

Учитывайте среду эксплуатации

Если швеллер будет использоваться на улице, во влажной среде или в неотапливаемом помещении, нужно подумать о защите от коррозии. Это может быть грунтование, окраска, оцинковка или другая антикоррозионная обработка.

Швеллер для перекрытия: что важно учесть

Швеллер часто используют как балку или элемент усиления перекрытия. Это ответственный случай, где нельзя подбирать профиль только по совету из интернета.

В расчете учитывают:

1. длину пролета;
2. распределенную и точечную нагрузку;
3. шаг установки балок;
4. тип опирания;
5. материал стен или опор;
6. марку стали;
7. допустимый прогиб;
8. способ соединения с другими элементами;
9. условия эксплуатации.

Чем больше пролет и нагрузка, тем выше требования к профилю. Но просто взять самый большой швеллер — тоже не всегда правильно: это увеличит массу конструкции, нагрузку на опоры и стоимость работ.

Оптимальный выбор — расчетный. Для частного строительства это особенно важно при устройстве межэтажных перекрытий, усилении старых зданий, монтаже тяжелого оборудования и строительстве гаражей с большими пролетами.

Что проверить перед покупкой

Перед закупкой швеллера стоит уточнить несколько параметров.

Соответствие стандарту. Для строительных задач часто важны ГОСТ, сортамент и точная геометрия профиля.

Фактические размеры. Номер профиля не заменяет проверку высоты, ширины полки и толщины металла.

Масса погонного метра. Этот параметр помогает оценить стоимость, транспортировку и нагрузку на конструкцию.

Марка стали. Особенно важна для сварки, несущих элементов и эксплуатации на улице.

Состояние поверхности. Небольшие следы хранения допустимы, но глубокая коррозия, деформации и повреждения могут быть критичны.

Резка и доставка. Если нужен точный размер, лучше заранее уточнить возможность резки, допуски и условия перевозки.

Документы. Для ответственных объектов стоит запросить сертификаты или паспорт качества.

Частые ошибки при выборе швеллера

Выбор только по номеру

Швеллер 12, 16 или 20 — это не готовый ответ на любую задачу. Нужно учитывать толщину, массу, марку стали и нагрузку.

Замена горячекатаного профиля гнутым без расчета

Гнутый швеллер может выглядеть похожим, но иметь другую прочность. Для несущих элементов такая замена должна быть подтверждена расчетом.

Игнорирование коррозии

Если профиль будет работать на улице, без защиты металл начнет ржаветь. Это снижает срок службы и может повлиять на надежность конструкции.

Отсутствие расчета для перекрытий

Перекрытие — не место для приблизительных решений. Ошибка в подборе профиля может привести к прогибам, трещинам и аварийным ситуациям.

Покупка без учета доставки

Длинномерный металл требует подходящего транспорта и правильной разгрузки. Это лучше планировать до оплаты заказа.

Итог

Швеллер — универсальный и прочный вид металлопроката, который подходит для строительства, ремонта, производства и усиления конструкций. Он удобен в монтаже, хорошо работает в металлических каркасах и может выполнять как несущую, так и вспомогательную функцию.

Главное — правильно выбрать тип профиля. Горячекатаный швеллер чаще применяют в нагруженных конструкциях, гнутый — в легких каркасах и вспомогательных элементах. Размер подбирают по нагрузке, пролету, марке стали и условиям эксплуатации.

Если швеллер используется в ответственной конструкции — перекрытии, балке, перемычке или усилении проема, — выбор должен подтверждаться расчетом. Это помогает избежать переплаты за избыточный металл и снижает риск ошибок, которые могут повлиять на безопасность объекта.

Вопросы и ответы

Что такое швеллер простыми словами?

Швеллер — это металлический профиль П-образной формы. Его используют как прочный элемент для каркасов, балок, перемычек, опор и усиления конструкций.

Чем горячекатаный швеллер отличается от гнутого?

Горячекатаный швеллер производят прокаткой разогретой стали. Он массивнее и чаще применяется в несущих конструкциях. Гнутый швеллер делают гибкой листового металла, поэтому он легче и подходит для менее нагруженных задач.

Какой швеллер выбрать для перекрытия?

Для перекрытия швеллер выбирают по расчету. Нужно учитывать пролет, нагрузку, шаг установки, марку стали, способ опирания и допустимый прогиб.

Что означает номер швеллера?

Номер швеллера обычно связан с высотой стенки профиля в сантиметрах. Например, швеллер 16 имеет высоту около 160 мм. Но для выбора также важны ширина полки, толщина металла и масса погонного метра.

Можно ли использовать швеллер на улице?

Да, но металл нужно защищать от коррозии. Для наружного применения используют грунтование, окраску, оцинковку или другие способы антикоррозионной обработки.
