Какие бывают размеры воздуховодов для вентиляции: стандартные диаметры и сечения по ГОСТ

Размер воздуховода определяет, какой объем воздуха сможет пройти по вентиляционной сети и с какой скоростью. В каталоге компании Винтэл представлены круглые и прямоугольные воздуховоды типовых и проектных размеров, а также фасонные элементы для соединения участков разного сечения.

Для круглых каналов основным размером является диаметр, для прямоугольных — ширина и высота сечения. Выбирать габариты «на глаз» нельзя: сначала рассчитывают расход воздуха, допустимую скорость и потери давления, а затем принимают ближайший подходящий типоразмер.

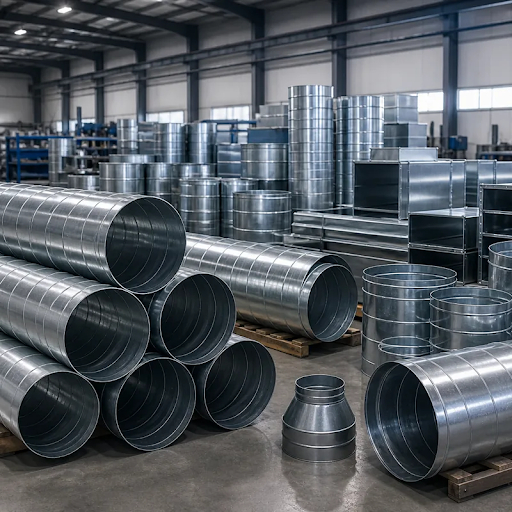

Размеры воздуховодов подбирают по расходу воздуха и конфигурации вентиляционной сети.

Какие размеры воздуховодов считаются стандартными?

В России типоразмеры металлических воздуховодов задает ГОСТ Р 70349-2022. Для круглых каналов стандарт устанавливает ряд диаметров от 100 до 2000 мм, а для прямошовных прямоугольных — размеры от 100×100 до 2000×2000 мм.

Унификация нужна не только производителю. Стандартные размеры позволяют без переделок подбирать отводы, тройники, переходы, клапаны, вентиляторы и другие элементы сети. Нестандартные детали также изготавливают, если этого требует проект.

Размер воздуховода — это прежде всего расчетное сечение, а не свободное место под потолком. Если сначала выбрать габарит, а потом пытаться подогнать под него расход воздуха, система может стать шумной и потерять производительность.

Какие диаметры бывают у круглых воздуховодов?

По ГОСТ Р 70349-2022 основной ряд круглых воздуховодов включает диаметры 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм.

Для технологической вентиляции, аспирации и пневмотранспорта дополнительно применяют диаметры 110, 140, 180, 225 и 280 мм. На практике производители могут выпускать и промежуточные размеры под конкретную спецификацию.

В разделе круглых воздуховодов можно увидеть типовые диаметры и варианты исполнения из оцинкованной, черной и нержавеющей стали.

Какие диаметры чаще используют в небольших системах?

Диаметры 100–200 мм характерны для небольших приточных и вытяжных линий, локальных подключений и отдельных помещений. Однако назначать диаметр только по типу комнаты неправильно: даже для кухни или санузла требуемое сечение зависит от расчетного расхода воздуха.

Когда нужны воздуховоды большого диаметра?

Диаметры от 315–400 мм и выше применяют на магистралях с большим расходом: в офисных зданиях, торговых центрах, складах и на производстве. Чем больше поток, тем больше требуется площадь сечения, если скорость воздуха должна оставаться в допустимом диапазоне.

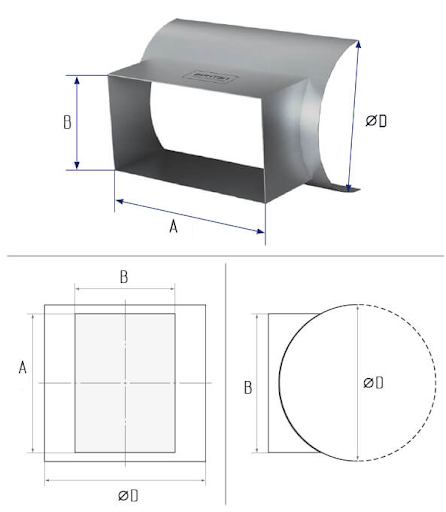

Переходы позволяют соединять участки разных размеров и форм сечения.

Какие размеры бывают у прямоугольных воздуховодов?

Минимальный размер прямоугольного воздуховода по ГОСТ Р 70349-2022 — 100×100 мм. Максимальный размер прямошовной конструкции — 2000×2000 мм, а промежуточные стороны принимают с шагом 50 мм при соблюдении требований к форме сечения.

Стандарт рекомендует, чтобы отношение большей стороны к меньшей не превышало 1:4. Слишком плоский канал занимает мало высоты, но его аэродинамика ухудшается, площадь металла растет, а широкая стенка требует дополнительного усиления.

У прямоугольных воздуховодов встречаются компактные размеры 100×100, 150×200, 200×300 мм, средние 300×400, 300×600, 400×600 мм и крупные магистральные сечения 500×800, 600×900, 800×1000 мм. Нужный размер определяется проектом, а не принадлежностью к одной из этих групп.

Что делать, если требуется сечение больше 2000 мм?

Для очень крупных вентиляционных магистралей применяют каркасно-панельные конструкции. ГОСТ предусматривает панели с размером стороны 2000, 2400, 3200 и 4000 мм; их конструкцию и толщину металла назначают при проектировании.

Как связаны размер и толщина стали?

Чем больше воздуховод, тем выше требования к жесткости его стенок. Для стандартных круглых каналов ГОСТ предусматривает увеличение толщины листовой стали от 0,5 мм для диаметров до 200 мм до 1,4 мм для диаметров 1800–2000 мм.

Для прямоугольных воздуховодов при стороне до 250 мм применяется сталь 0,5 мм, при стороне 300–1000 мм — 0,7 мм, при стороне 1000–2000 мм — 0,9 мм. Для сварных, противопожарных и работающих при повышенной температуре конструкций толщину определяют по отдельным требованиям.

Большое сечение нельзя компенсировать слишком тонким металлом. Недостаточная жесткость приводит к вибрации стенок, деформации и дополнительному шуму даже при правильно рассчитанном воздушном потоке.

Какая длина секции воздуховода бывает?

Помимо диаметра или сторон сечения, у прямого участка есть длина. Для прямошовных изделий стандартная длина связана с раскроем листового металла: часто применяются секции 1000, 1250, 2000 или 2500 мм.

Для спирально-навивных круглых воздуховодов применяют прямые участки длиной 3000 или 4000 мм с учетом транспортировки и монтажа. Производитель может изготовить другую длину, если она предусмотрена проектом и технологически выполнима.

Как рассчитать нужный размер воздуховода?

Сечение рассчитывают по расходу воздуха и допустимой скорости. Базовая зависимость выглядит так: S = L / (3600 × V), где S — площадь сечения в м², L — расход воздуха в м³/ч, V — скорость потока в м/с.

Для круглого канала по полученной площади определяют диаметр. Для прямоугольного выбирают сочетание ширины и высоты с близкой площадью, после чего проверяют эквивалентный диаметр, скорость и аэродинамические потери.

Почему нельзя выбирать только по площади сечения?

Два прямоугольных канала с одинаковой площадью могут иметь разное сопротивление. Близкое к квадрату сечение обычно работает эффективнее очень узкого и широкого, потому что отношение периметра к площади меньше.

На результат также влияют длина трассы, шероховатость стенок, отводы, тройники, клапаны и переходы. Поэтому окончательный размер должен подтверждаться аэродинамическим расчетом сети.

Как размер влияет на скорость воздуха и шум?

При неизменном расходе уменьшение сечения повышает скорость воздуха. Вместе с ней растут аэродинамический шум и потери давления, а вентилятору требуется больший напор.

Чрезмерно большое сечение тоже не является универсальным решением: воздуховод становится тяжелее, дороже и занимает больше пространства. Задача проектирования — найти размер, при котором система передает расчетный расход без лишнего шума и перерасхода материалов.

Как выбрать между круглым и прямоугольным сечением?

При одинаковой пропускной способности круглая форма обычно более эффективна по аэродинамике и требует меньше металла. ГОСТ Р 70349-2022 рекомендует преимущественно выбирать круглое сечение как менее материалозатратное и аэродинамически более эффективное.

Прямоугольный вариант выигрывает там, где мало высоты: над подвесным потолком, в шахте или между инженерными коммуникациями. Если форму приходится менять по трассе, используют плавный переход и учитывают его сопротивление в расчете.

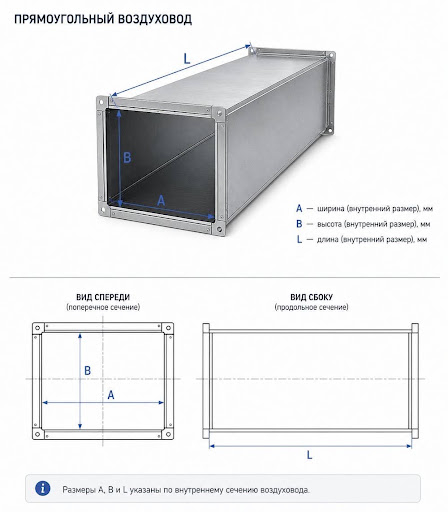

Прямоугольный канал удобен при ограничении по высоте, но его пропорции также влияют на аэродинамику.

Можно ли заказать нестандартный размер воздуховода?

Да, если типовые размеры не позволяют проложить сеть или подключить оборудование. На производстве могут изготовить прямые участки и фасонные изделия по чертежу или спецификации, но нестандартный размер все равно должен соответствовать аэродинамическому расчету и требованиям к прочности.

ВИНТЭЛ выпускает стандартные и нестандартные элементы из оцинкованной, черной и нержавеющей стали. Возможности оборудования и принципы изготовления указаны на странице производства воздуховодов.

Какие ошибки допускают при подборе размеров?

Самая частая ошибка — уменьшение сечения ради экономии места. Следом идут резкие переходы между диаметрами, слишком плоские прямоугольные каналы, большое количество поворотов и несоответствие фасонных частей основной магистрали.

Нельзя забывать и о монтажном пространстве. К внешним размерам воздуховода добавляются фланцы, крепления, теплоизоляция и технологический зазор для сборки и обслуживания.

Что чаще спрашивают о размерах воздуховодов?

Какие стандартные диаметры воздуховодов бывают?

Основной ряд по ГОСТ Р 70349-2022 начинается с 100 мм и заканчивается 2000 мм. Между ними применяются диаметры 125, 160, 200, 250, 315, 355, 400, 450, 500 мм и другие стандартные значения. Для технологических систем дополнительно предусмотрены диаметры 110, 140, 180, 225 и 280 мм.

Какой минимальный размер прямоугольного воздуховода?

Минимальное стандартное сечение — 100×100 мм. Однако это не означает, что такой канал подходит для любой небольшой комнаты. Размер определяется прежде всего требуемым расходом и допустимой скоростью воздуха.

Какой максимальный размер прямоугольного воздуховода?

Для прямошовных воздуховодов стандартом принят размер до 2000×2000 мм. При больших сечениях применяют каркасно-панельные конструкции. Конкретные габариты и усиление определяются проектом.

Как узнать, какой диаметр нужен для вентиляции?

Нужно знать требуемый расход воздуха и допустимую скорость в канале. По этим значениям рассчитывают площадь сечения и выбирают ближайший стандартный диаметр. Затем проверяют потери давления по всей трассе.

Можно ли поставить воздуховод больше расчетного?

Небольшое увеличение до ближайшего стандартного размера обычно допустимо после проверки проекта. Но чрезмерное увеличение повышает стоимость, габариты и расход металла. Сечение должно оставаться технически и экономически обоснованным.

Что нужно запомнить о размерах воздуховодов?

Круглые воздуховоды стандартизированы по диаметру, прямоугольные — по ширине и высоте. Размер выбирают не по типу помещения, а по расходу воздуха, скорости, потерям давления и доступному пространству.

Для большинства проектов выгодно начинать со стандартного типоразмера: к нему проще подобрать фасонные детали и оборудование. Нестандартные размеры нужны тогда, когда этого действительно требует геометрия объекта или инженерный расчет.
