Вентиляция для склада и складских помещений: нормы и требования СНиП, оборудование и система вентиляции
Даже при современном развитии технологий вентиляция склада остается одной из наиболее сложных инженерных систем. В то же время, именно от нее зависит воздухообмен в складских помещениях, соответственно, и микроклимат. Для склада крайне важно поддержание оптимальной температуры и влажности, обеспечение циркуляции воздуха – ухудшение условий хранения грузов приведет к их порче. То есть, к финансовым потерям. Чтобы избежать этого нужно ответственно подойти к расчетам, проектированию и монтажу вентиляционной системы, с учетом особенностей склада и грузов, которые на нем хранятся. Об этом и пойдет речь в статье.
Как выбрать вентиляцию для своего склада
Инженеры различают два типа вентсистем: естественный и механический (принудительная, приточно-вытяжная вентиляция склада). Но естественный тип в редких случаях подходит для складских помещений, так как для соответствия требованиям нужно оптимальное сочетание климатических факторов, расположение и конструкция здания. А так как условия на складе должны соответствовать требованиям СанПиН 2.2.4.548-96 во всех случаях, единственно правильным решением будет обустройство вентиляции механической. Более того, система вентиляции склада будет разной для категорий А, В и С.
Категория А
В эту категорию входят помещения, предназначенные для хранения отдельных марок стали, цветного проката, точных приборов, электротехнических изделий и материалов. Требования:
· Стабильный температурный режим, то есть, требуется отопление и кондиционирование, так как, к примеру, электротехнические приборы чувствительны к температурным перепадам.
· Теплоизоляция здания.
· Стабильная влажность воздуха на рекомендуемом уровне.
· Регулярное обновление воздуха для предотвращения загрязнения товаров, накопления влаги. Рекомендуется принудительная система вентиляции склада.
· Не допускается рециркуляция воздуха.
Категория В
К складам этой категории относят помещения, в которых хранят ЛКМ, провода и другую кабельную продукцию, олово, иные подобные материалы. Требования:
· Круглосуточная эффективная вентиляция склада для удаления испарений от хранимых материалов и поддержания качество воздуха.
· Оптимальный температурный режим, рекомендуемый для конкретных изделий и материалов.
· Не допускается рециркуляция воздуха.
Категория С
В эту категорию входят помещения, в которых хранят резину и изделия из нее, рубероид, прочие битумные или подобные материалы. Требования к инженерному оснащению таких помещений:
· Приточно-вытяжная вентиляция склада обязательна.
· Частичная естественная вентиляция.
· Защита материалов от перегрева (кондиционирование).
· Отопление для поддержания оптимальной температуры.
Это основные нормативы, но для каждого типа товаров или материалов существуют свои нормы. В некоторых случаях они не регламентируются отдельными документами, однако есть рекомендации по хранению конкретных видов изделий или сырья.
Пример склада
1. Древесина и пиломатериалы. Основное требование к помещению, в котором хранят древесину – поддержание низкого уровня влажности. Для этих целей подходит естественная вентиляция, однако при хранении большого количества сырой древесины возникает потребность в регулярном использовании принудительной вентиляции.
2. ГСМ. Вне зависимости от того, в какой таре содержатся горюче-смазочные материалы, рекомендована приточно-вытяжная вентиляция складов, благодаря которой будут удаляться водяные пары (поддержание оптимальной влажности) и токсические, огнеопасные испарения.
3. Общетоварные склады – допускается естественная вентиляция помещений склада.
4. Склад фармацевтических препаратов – рекомендовано использование приточно-вытяжной вентиляции с кратностью воздухообмена 2/3 (приток/вытяжка) в час. Для складов растительного лекарственного сырья кратность воздухообмена повышается до 3/4 в час. Для ядовитых препаратов важна вытяжка – 5 циклов в час. Для кислот и дезинфицирующих средств – 10 циклов вытяжки в час.
5. Логистические центры – оптимальный вариантом будет приточно-вытяжная вентиляция склада с однократным воздухообменом. Дополнительно может использоваться естественная вентиляция.
Таким образом, вентиляция отопление склада, зачастую – его кондиционирование зависит от характеристик продукции, сырья или товаров, размещенных в помещениях. Однако практически во всех случаях устанавливается принудительная система вентиляции склада, как наиболее эффективная, обеспечивающая полный контроль микроклимата в помещениях.
Влажность воздуха
Помимо обновления воздуха, вентиляция склада нужна и для поддержания рекомендуемого уровня влажности в помещениях. Норму влажности определяют, исходя из типа продукции или сырья, придерживаясь либо нормативных документов, либо рекомендаций производителя.
Но стандартом считается влажность на уровне 40-60%. В ряде случаев норма снижается до 30-50%. Для отдельных видов продуктов и товаров рекомендуют свои нормы влажности, от 10 до 90%. Вентиляция помещений склада позволяет выводить водяные пары, не допуская накопления влаги. Если задача состоит только в устранении паров, используется вытяжная вентиляция складов, а приток свежего воздуха осуществляется естественным путем.

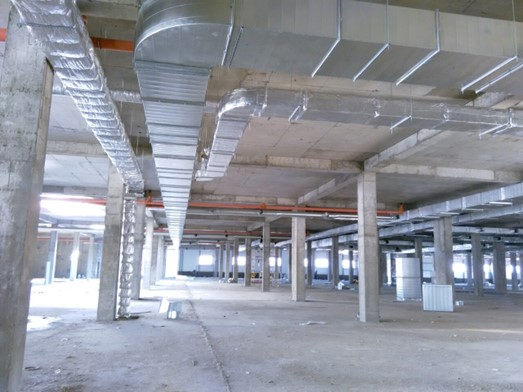

Особенности монтажа вентиляции складов
Система вентиляции склада монтируется так, чтобы ко всем ее узлам был доступный удобный доступ – для ремонта и обслуживания. И вентиляция и кондиционирование складов, как и другие виды инженерного оборудования, должны устанавливаться в соответствии с требованиями электрической, пожарной безопасности. Чаще всего, если есть такая возможность, на крупных складах устанавливают вентиляцию на кровле здания или в отдельном сооружении. На небольших объектах для оборудования выделяют отдельное помещение, которое соответствует нормативам. Во всех случаях ограничивают доступ посторонних лиц к оборудованию.
Требования к устанавливаемому оборудованию
Вытяжная и приточная вентиляция склада состоит из таких элементов:
· воздухозаборные решетки, закрывающие воздухозаборные отверстия;
· воздушные клапаны, перекрывающие воздуховоды;
· фильтры, удерживающие твердые частицы;
· вентиляторы для создания воздушных потоков;
· калориферы для подогрева воздуха зимой;
· рекуператоры, позволяющие эффективно использовать тепло выводимого воздуха для обогрева входящего потока;
· шумоглушители;

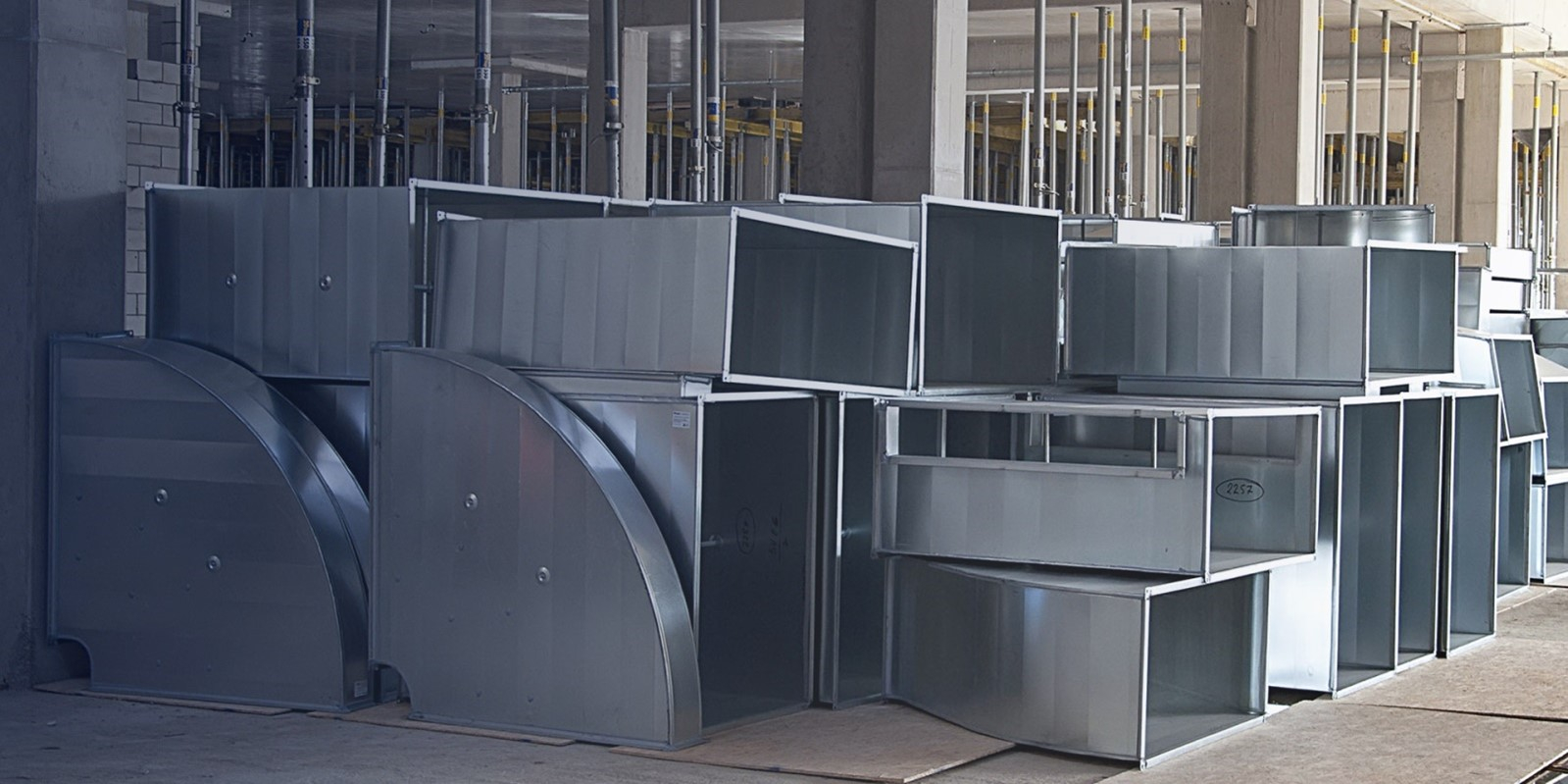

· воздуховоды;
· распределители;
· охладители;
· блоки управления.
Это полный список оборудования, он может быть сокращен в зависимости от того, монтируется приточная вентиляция складов, вытяжная, приточно-вытяжная или система вентиляции склада с рекуперацией.
Все оборудование должно соответствовать технологическим, санитарно-гигиеническим, архитектурным и другим требованиям, в том числе, пожарной безопасности. В ином случае система вентиляции склада будет либо неэффективной, либо станет потреблять слишком много электроэнергии. Либо купленное оборудование будет невозможно установить на объекте.
Основные правила по монтажу естественной приточно-вытяжной вентиляции
На многих объектах вентиляция склада может быть естественной. Но и к ее организации предъявляют определенные требования:
1. Монтаж вытяжных каналов в местах с наибольшим скоплением влажности или загрязняющих веществ.
2. Высота вытяжного канала над уровнем кровли не должна быть меньше 0,5 – 1 метра.
3. Для правильного формирования потоков воздуха необходимо расположение окон и дверей на противоположных концах помещения.
4. Для повышения эффективности приточная вентиляция склада дополняется стеновыми и оконными клапанами, а вытяжная – вентканалами, вытяжными шахтами, дефлекторами.

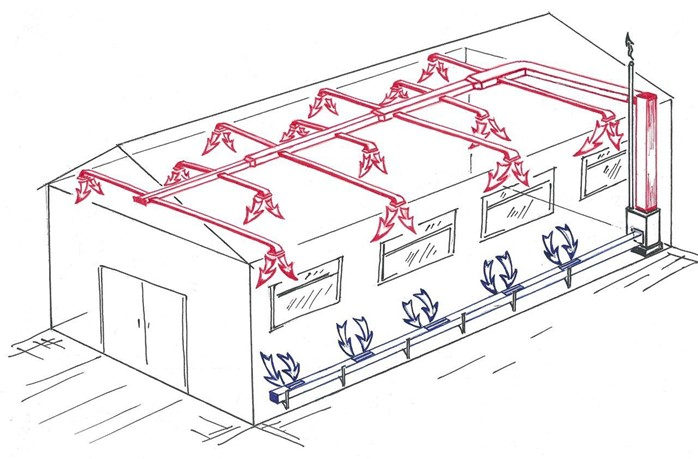

Принцип создания перепадов давления
Естественная вентиляция склада основана на разнице давления воздуха внутри и снаружи помещения. Чем больше эта разница (перепад давления), тем эффективнее циркуляция воздуха. И если приток воздуха с улицы осуществляется за счет окон, фрамуг, стеновых или оконных клапанов, специальных отверстий, то вытяжная вентиляция складов – более сложная система.
Принципы организации:
· наличие фрамуг, клапанов, продух или слуховых окон для притока свежего воздуха;
· альтернатива фрамугам и клапанам – приточный воздуховод, расположенный на уровне пола;
· наличие вентканалов или вентиляционных шахт для удаления застоявшегося воздуха;
· наличие вытяжной трубы, соединенной с вентканалом;
· для усиления тяги в трубе устанавливают дефлектор;
· установка переточных клапанов в дверях – если полотно часто перекрывает поток воздуха;
· монтаж обратных клапанов в воздуховодах – для предотвращения обратной тяги.
Расчет вентиляции склада с примером
Чтобы вентиляция склада соответствовала требованиям, необходимо провести несколько расчетов. Основным является расчет кратности воздухообмена, в основе которого лежит размер помещения. Этот расчет позволяет определить минимальную мощность вентилятора, которая равна 1-кратному воздухообмену. Например, объем склада площадью 100 м2 и высотой потолка 5 м равен 500 м3. Соответственно, 1-кратный воздухообмен равен 500 м3, и именно такой должна быть минимальная производительность вентиляторов. Если требуется более высокая кратность, например, 3, минимальную мощность увеличивают соответственно, в три раза.
Второй расчет – по количеству работников, что логично. В этом случае система вентиляции склада рассчитывается с учетом нормы в 60 м3/час на 1 человека, при условии постоянной работы. При временных работах (до 2 часов) норма сокращается вдвое. Например, на складе работает 10 человек, постоянно. Соответственно, нужно обеспечить поток воздуха в 600 м3/час. Но за основу все равно берут расчет кратности.
Понятие резервной и аварийной систем вентиляции
Да, вентиляция склада может быть основной и резервной или аварийной. Наличие аварийной системы необходимо, если на складе постоянно находятся люди, или же, если помещение склада вмещает более 10 тонн продукции. Резервная система обязательна и для помещений, в которых хранятся изделия или материалы, сырье высокой категории пожароопасности.
Еще один случай, когда нужна аварийная вытяжная вентиляция складов – выброс большого объема загрязняющих атмосферу веществ при выходе из строя основного оборудования. В данном случае рекомендована аспирационная система, которая, в форсированном режиме, удалит из воздуха все загрязняющие вещества.
