Образцы шероховатости

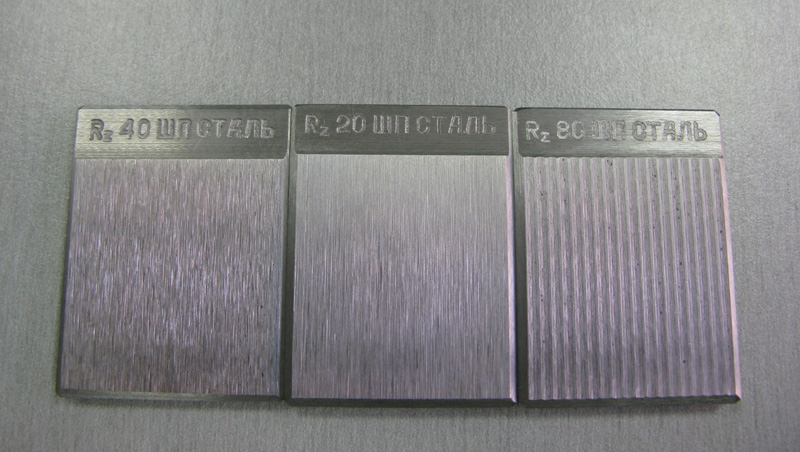

Компанией НТЦ "Эксперт" заппущено производство образцов шероховатости. Изготавливаемые образцы соответствуют ГОСТ 9378, материал образцов – сталь, медь, алюминий, титан, латунь и другие металлы. Образцыпоставляются в виде наборов или по отдельности.
- Номинальное значение параметра Ra (Rz);
- Условное обозначение способа обработки;
- Обозначение стандарта.
Пример условного обозначения образца для оценки стальных поверхностей, полученного расточкой, с номинальным значением Ra 3,2 мкм:Образец шероховатости 3,2 Р сталь, ГОСТ 9378.
Комплектность поставки:
- Образец шероховатости
- Упаковка
- Паспорт
- Сертификат о калибровке
Компания НТЦ "Эксперт" гарантирует соответствие образцов шероховатости требованиям ГОСТ 9378 Гарантийный срок эксплуатации образцов - 2 года с начала эксплуатации. Характеристики и обозначения образцов приведены в таблице:
| Способ обработки | Форма образца | Обозначение способа обработки | Параметр шероховатости Ra , мкм 1 |
| Точение | Цилиндрическая выпуклая | Т | 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 |
| Расточка | Цилиндрическая вогнутая | Р | |
| Точение торцовое | Плоская | ТТ | |
| Фрезерование цилиндрическое | Плоская | ФЦ | 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 |
| Фрезерование торцовое | Плоская | ФТ | |
| Фрезерование торцовое (перекрещивающееся) | Плоская | ФТП | |
| Шлифование периферией круга | Плоская Цилиндрическая выпуклая Цилиндрическая вогнутая | ШП ШЦ ШЦВ | 0,050; 0,100; 0,200; 0,400; 0,800; 1,600; 3,200 |
| Шлифование торцовое | Плоская | ШТ | |
| Шлифование чашеобразным кругом | Плоская | ШЧ | |
| Строгание | Плоская | С | 0,8; 1,6; 3,2; 6,3; 12,5; 25,0 |
| Полирование | Плоская Цилиндрическая выпуклая | ПП ПЦ | 0,006; 0,0125; 0,025; 0,050; 0,100; 0,200 |
Базовая длина определяется по ГОСТ 9378 для каждого номинального параметра Ra в зависимости от способа обработки
