Как правильно снимать LED экран: причины и устранение визуального брака
Светодиодные дисплеи сегодня - это неотъемлемый инструмент рекламы, ивент-маркетинга, образования, телевидения, медиа, кино, виртуального продакшена, спортивных и общественных мероприятий.
Везде, где проводится съемка LED экранов возникают проблемы. На записи появляется то, чего не видит глаз человека: муар, полосы, мерцание, цветовые искажения. Это не дефект оборудования, а естественное явление вызванное рассинхронизацией камеры и систем отображения.

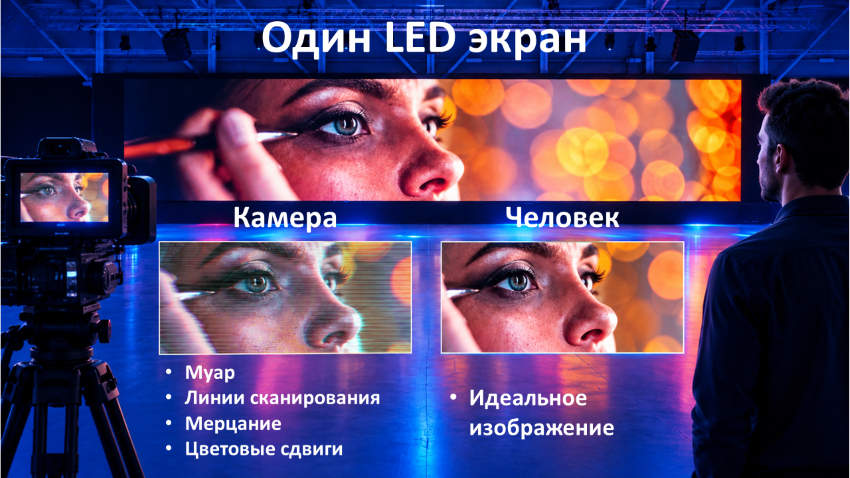

Почему камера и зритель видят LED экран по разному
Понимание причин появления визуальных артефактов в кадре позволяет добиться безупречного качества контента практически в любой ситуации.
Глаза человека воспринимают визуальный ряд непрерывно. Физиологические особенности зрения позволяют сглаживать недостатки, поэтому живой зритель видит идеальную картинку.
Камера и LED экран работают дискретно: затвор открывается с заданной частотой, а светодиоды зажигаются и гаснут сотни раз в секунду следуя собственным алгоритмам. Две технологии функционируют, независимо друг от друга, что приводит к рассинхронизации систем и появлению дефектов визуального ряда.
Съемка LED экранов: проблемы и решения
1. Муар
Это паразитный узор, который возникает из-за наложения пиксельных сеток матрицы камеры и светодиодного дисплея. Негативный эффект усиливают близкая дистанция, неудачный ракурс или длиннофокусный объектив. Зум сжимает перспективу и подчеркивает точечную структуру экрана. Снижение разрешения LED панели повышает вероятность появления муара.
Решение: Выбирайте экраны с подходящим шагом: для крупных планов - 1,5–2,6 мм, для фонов - до 6 мм. LED технология решает многое: SMD оптимально, IMD 4 in 1 - лучшее решение, которое радикально снижает муар. Самое главное - тщательное тестирование каждой камеры, оптики, режима и ракурса перед съемкой.
2. Линии сканирования
Полосы на видеозаписи появляются, когда открытие затвора камеры не совпадает с циклом обновления светодиодной панели. Матрица Rolling shutter считывает кадр построчно, поэтому несовпадение превращается в плавающую линию. Global shutter снижает риск, но не убирает его полностью.
Решение: Используйте Genlock синхронизацию и студийные модели LED видеопроцессоров с функцией Shutter adaptation. Они согласуют работу камеры и экрана. Выбирайте Camera ready экраны, соответствующие особому набору параметров.
3. Мерцание
Нестабильность картинки, вызванная теми же причинами, что и линии сканирования: рассинхронизация систем по времени. Камера фиксирует кадр, когда дисплей не завершил обновление до рабочей яркости. Это особенно заметно на короткой выдержке и при смене контента.
Решение: Синхронизация съемочного оборудования и LED экрана с помощью Genlock и Shutter adaptation. Применение Camera ready панелей.
4. Цветовые артефакты
Каждый RGB чип светодиодной панели формирует оттенок быстрым изменением трех цветов: красного, зеленого и синего. Зритель не замечает этих переключений. Камера может поймать неполный цикл свечения. Тогда возникают дефекты цветопередачи в виде полос, сдвигов или неравномерностей. Чаще всего они появляются на светлых участках.
Решение: Настройте камеру под конкретный экран. Проверяйте ISO, диафрагму, баланс белого и выдержку, тестируйте параметры контента перед съемкой. Применение Camera ready панелей.
Что влияет на качество съемки LED экрана
Основные факторы, определяющие интенсивность негативных эффектов в кадре:
- Дистанция и угол съемки
- Фокусное расстояние
- Разрешение и тип сенсора
- Скорость и тип перемещения камеры
- Технология производства LED панели
- Camera ready характеристики LED панели
- Параметры контента на экране
Важно понимать: Одна и та же камера может работать с разными светодиодными дисплеями по-разному - и наоборот. Поэтому универсальной настройки не существует.
Как получить безупречный видео-ряд при сьемке LED экрана
1. Подбирайте съемочное оборудование системы отображения под конкретную задачу.
2. Синхронизируйте камеру и экран через Genlock и Shutter adaptation.
3. Настраивайте камеру под экран, а не наоборот.
4. Проверьте каждую связку «камера - объектив - экран - процессор».
5. Проводите повторные тесты при каждой смене оптики, ракурса или контента.
6. Постоянно контролируйте качество изображения во время съемки.
Подводя итоги
Зритель сразу замечает рябь, полосы, муар или дрожание в кадре. Брак отвлекает от сюжета и снижает качество восприятия. В рекламе, кино, телевидении, прямых трансляциях концертов, спортивных и массовых мероприятий визуально чистый контент - это базовый признак профессионализма и залог высокой эффективности видео материалов.
В большинстве случаев артефакты изображения при съемке не говорят о низком качестве LED экрана, а объясняются результатом рассогласованного взаимодействия двух разных технологий.
Правильный выбор параметров оборудования и режимов съемки в сочетании с тщательным тестированием и точными настройками систем обеспечивают безупречное качество видео-материалов в любых условиях.
