Процесс резки металла автоматизирован с помощью приборов ОВЕН

2015-05-08 13:37:45 2511

Компания НПФ «ГектИС» (г. Тольятти) разработала на базе оборудования ОВЕН для тольяттинского предприятия «Север» простую систему управления технологическим процессом размотки металлического листа и нарезки заготовок.

ООО «Север» специализируется на производстве металлочерепицы и профилированного листа. На предприятии большой парк высокотехнологичных станков. Один из них, предназначенный для нарубки заготовок деталей штамповки, был автоматизирован с помощью приборов ОВЕН. Автоматизация процесса резки металла проводилась с целью повышения эффективности производственных операций и снижения влияния человеческого фактора. В системе используются:

  • программируемый логический контроллер ОВЕН ПЛК150-220.И-М;
  • светодиодный индикатор ОВЕН СМИ2;
  • блок сетевого фильтра ОВЕН БСФ-Д2-0,6;
  • преобразователь частоты;
  • электронная линейка для измерения длины заготовок – энкодер;
  • индуктивные датчики положения гильотины и металла LA30-10Р1;
  • промежуточные реле RP-403DL и RP-407АL;
  • кнопки управления.

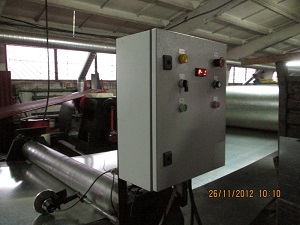

Всем процессом управляет контроллер ПЛК150. Индикатор СМИ2 служит для отображения режимов работы, размера и количества деталей, диагностики ошибок. Система получилась недорогой. В результате внедрения системы была повышена точность исполнения и, следовательно, увеличено количество заготовок нужного размера; повышена безопасность, поэтому риск несогласованных действий сведен к минимуму; на 30-40 % увеличена производительность станка, а также уменьшена численность персонала – теперь с той же работой справляется один оператор, который занимается только укладкой готовых листов.
