Стенд для исследования САР вентиляционной установки

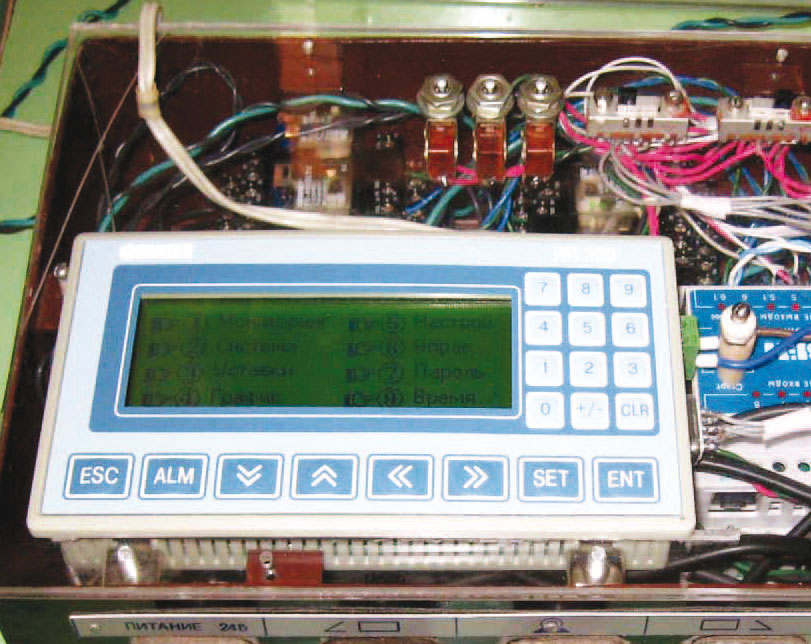

На кафедре автоматизации технологических процессов Тверского государственного технического университета (ТГТУ) на базе приборов ОВЕН модернизирован стенд для исследования САР вентиляционной установки.

Стенд разработан для исследования энергосберегающих технологий САУ вентиляционных установок. Применение оборудования ОВЕН для автоматизации вентиляционных систем позволяет исследовать различные варианты системы управления в рамках энергосберегающих технологий. В предлагаемом варианте лабораторного стенда исследуются различные варианты системы управления. Разнообразие вариантов определяется типами исполнительных устройств (дроссельная заслонка, частотно-регулируемый привод), а также типами датчиков давления.

Критерием эффективности того или иного способа служат затраты мощности электродвигателя на транспортировку воздушной массы. В качестве датчиков давления используется преобразователь «АГАВА». В качестве сужающего устройства нестандартный элемент - диафрагма. В качестве регуляторов в канале регулирования расхода с дроссельной заслонкой используется регулятор ТРМ212. Регулирования частотного привода осуществляется с помощью асинхронного двигателя с помощью регулятора ТРМ101 или ПЧВ.
