Лабораторный комплекс по изучению управления технологическим процессом

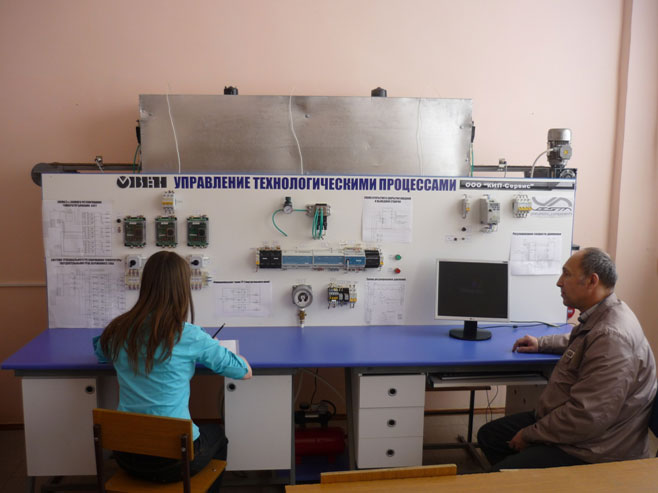

В Пятигорском государственном технологическом университете на кафедрах машин и аппаратов пищевой промышленности (МАПП) и управления и информации в технических системах (УИТС) создана межкафедральная лаборатория по обучению студентов работе с ПЛК и программными комплексами, работающими с ПЛК.

В качестве ПЛК был выбран ОВЕН ПЛК150, а в качестве программного комплекса – среда программирования CODESYS V2.3. Прообразом лабораторного комплекса послужила упаковочная машина, широко использующаяся в пищевом производстве.

Комплекс состоит из следующих систем:

• температурная камера трехзонного регулирования температуры. Температура в камере по зонам поддерживается двумя вариантами с помощью блоков ОВЕН БУСТ или с помощью трехфазных твердотельных реле и поддерживает режимы сушки, выпечки, термоусадки пленки;
• система лентопротяжного механизма, скорость которого регулируется частотным преобразователем;
• пневматическая система открытия и закрытия входных и входных створок с оптическими датчиками наличия объекта на входе и выходе из камеры;
• система подготовки воздуха с релейной системой управления компрессором с электроконтактным манометром;
• система перемешивания и вытяжки воздуха, в которой регулирование частоты вращения двигателей постоянного тока осуществляется широтно-импульсной модуляцией через твердотельные реле постоянного тока.

На базе лабораторного комплекса проводятся лабораторные работы по следующим курсам: «Электрооборудование промышленных предприятий» (ЭОПП) для специальностей вышеназванных кафедр; «Управление в технических системах» (УТС) для кафедры МАПП и готовится курс «Реализация систем управления технологическими процессами» для кафедры УИТС. По каждой из вышеперечисленных систем создана одна или несколько лабораторных работ, позволяющих получить навыки по согласованной работе ПЛК с различными системами.
