Монтаж и установка системы чиллеров от планирования до приёмки

Профессиональный монтаж чиллеров в Москве выполнит инженерная компания «БОЛЬШОЙ КЛИМАТ».

Что входит в монтаж и установку чиллеров и систем охлаждения

Монтаж и установка чиллеров охватывают подготовку площадки, перемещение и крепление оборудования, подключение гидравлического контура, электропитания и управления, испытания и пусконаладку. Конкретный состав работ зависит от модели и проекта. Чиллеры обслуживают системы кондиционирования и вентиляции как часть общей инженерной инфраструктуры здания. Результат для заказчика — система охлаждения и кондиционирования, которая обеспечивает согласованные параметры в проверенных режимах, с документами и понятным порядком обслуживания.

На этапе выбора исполнителя полезно запросить сопоставимые предложения у нескольких компаний. Для монтажа чиллера в Москве можно рассмотреть «Большой Климат»: на странице перечень услуг включает моноблочные установки, машины с выносными конденсаторами, подготовку площадки, подключение и пусконаладку. Там же можно уточнить стоимость работ для конкретной модели и подтвердить состав и условия сопровождения.

Если нужен подрядчик на несколько инженерных систем, стоит рассмотреть «Антей»: компания заявляет проектирование, монтаж и пусконаладку, а также работы по электроснабжению, автоматике и автоматизации. В предложении следует проверить, какие из этих разделов включены именно в ваш договор. Для проекта с опорной рамой и гидравлической обвязкой можно запросить расчёт у Dantex Construction, которая отдельно описывает эти этапы; параметры основания и обвязки всё равно требуют расчёта под объект. Ещё один вариант для сравнения — «Ронко Групп»: на сайте разделены расценки для разных исполнений и мощностей, что удобно для первичного запроса. Полноту сметы и применимость цены нужно уточнять отдельно.

Такой список помогает собрать предложения. Решение стоит принимать после обследования объекта специалистом и проверки технического задания, договоров и релевантных выполненных работ.

Какие исходные данные нужны до расчёта сметы

Чиллер охлаждает жидкость, которая передаёт холод потребителям: фанкойлам, теплообменникам систем вентиляции или технологическому оборудованию. Состав потребителей определяет требования к системе охлаждения или кондиционирования как части инженерной инфраструктуры. Для офиса и промышленного производства могут потребоваться разные температуры, графики работы и условия резервирования.

До запроса стоимости подготовьте:

1. назначение объекта и перечень потребителей холода;
2. проектную нагрузку и тепловую мощность, требуемые температуры и режим работы;
3. модель и комплектацию чиллера, включая гидравлический блок, если оборудование уже выбрано;
4. планы площадки, предполагаемые трассы и точки подключения;
5. исходные данные о доступном электропитании и технические характеристики существующей автоматики;
6. дату готовности помещений, ограничения по доставке и допустимые периоды остановки.

Если расчётов ещё нет, включите обследование и проектирование в первый этап. Подбирать оборудование системы охлаждения только по площади и параметрам помещения рискованно: теплопоступления от остекления, людей, оборудования и вентиляции различаются. Заказчику нужен расчёт под его условия, который станет основой для подбора оборудования и проверки результата.

При ремонте и замене действующего чиллера предварительно проводят диагностику его состояния, а затем отдельно согласуют демонтаж, временное охлаждение и переключение потребителей. Сервисное обслуживание на период замены и все эти работы следует учитывать в графике ещё до заказа нового чиллера.

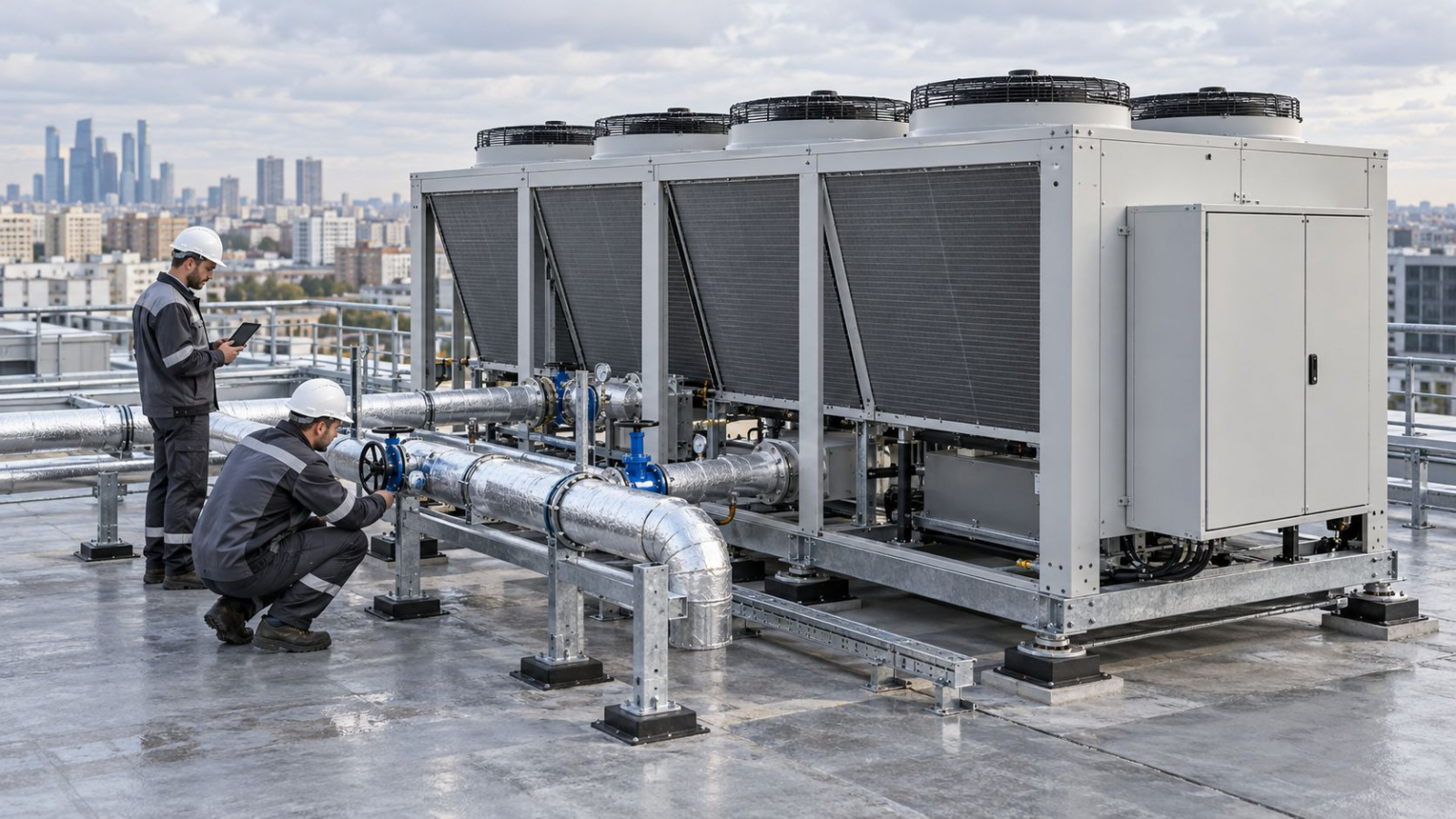

Как подготовить место установки на кровле или на земле

Площадку выбирают с учётом исполнения чиллера. Для машины с воздушным охлаждением конденсатора нужны условия для забора и отвода воздуха. У модели с водяным охлаждением конденсатора потребуется соответствующий контур холодильного агрегата для отвода тепла. Допустимое размещение проверяют по документации конкретного оборудования.

Установка чиллеров на кровле здания требует оценки строительных конструкций, решения по опорам и виброизоляции, организации монтажного подъёма и обслуживания. Размещение на земле также требует подготовленного основания и доступа к машине, а при необходимости — технического помещения для сервисного специалиста. В обоих случаях специалист должен иметь возможность осмотреть узлы и выполнить предусмотренные изготовителем работы.

Размеры проходов, расстояния до препятствий и соседних машин нельзя назначать по универсальной схеме. Например, в руководстве Carrier для серии 30RB/30RQ отдельно приведены габариты и минимальные монтажные расстояния. Для другой серии значения могут отличаться.

До доставки полезно пройти весь маршрут оборудования: от въезда на территорию до проектной отметки. Проверьте габариты проездов и проёмов, место разгрузки, возможность работы подъёмной техники и доступ после завершения благоустройства. Эти вопросы лучше закрыть до того, как машина окажется у ворот объекта.

Что проверить в обвязке и подключении

Гидравлическая обвязка связывает чиллер с потребителями холода. Насосы, фильтры, арматуру, расширительное оборудование и средства контроля гидравлической системы подбирают по проекту с учётом заводской комплектации. Если часть узлов уже входит в гидравлический блок — гидромодуль, — его конструкция и состав должны быть видны в спецификации: так проще избежать пропусков и лишних закупок.

Для заказчика здесь важны три проверки. В проекте должны быть предусмотрены подготовка и очистка трубопроводов, доступ к обслуживаемым элементам и контроль параметров циркуляции. В инструкции Carrier для серии 30RB060–390 подчёркивается необходимость очистки водяного контура перед запуском: загрязнения способны нарушить проток и повредить оборудование. Этот этап стоит включить в перечень принимаемых работ.

Вид теплоносителя или хладагента, а также защиту от замерзания согласуют с проектировщиком и изготовителем с учётом их требований к составу и совместимости материалов. Концентрация гликолевого раствора влияет на температуру замерзания и характеристики системы; назначать её без расчёта и проверки совместимости материалов не следует. Для наружных участков, где возможен контакт воды в системе с низкими температурами, нужно заранее определить действия при зимнем простое и отключении питания.

По электрической части проверьте границы работ: кто выполняет прокладку питающего кабеля, собирает щит с автоматикой защиты, выполняет защитное заземление и подключает сигналы управления. Если предусмотрена диспетчеризация, в задании перечисляют передаваемые состояния, аварии, диагностические сигналы и команды, а также определяют настройку диспетчеризации на стороне системы управления зданием. Иначе к завершению монтажа может оказаться, что оборудование установлено, а связь с системой управления зданием ещё не готова.

Из чего складывается стоимость монтажа чиллера

Цена монтажа чиллера зависит от исполнения и комплектации машины, условий размещения, сложности монтажа, протяжённости коммуникаций и состава наладки. Для сравнения предложений удобно разделить смету на работы и поставки: так проще оценить итоговую стоимость и проверить каждую позицию по объёмам.

1. доставка, разгрузка, подъём и перемещение к месту установки;
2. фундаментная рама (фундамент под оборудование), крепления и виброизоляция;
3. трубопроводы, арматура, насосное оборудование и теплоизоляция;
4. сборка узлов, испытания, промывка, заполнение контура и пусконаладка систем кондиционирования и вентиляции;
5. монтаж канальных и кассетных фанкойлов, подключение к трубопроводам;
6. демонтаж, восстановление отделки и другие сопутствующие работы, если они нужны.

У каждой позиции должны быть понятны количество, единица измерения и состав материалов. Отдельно уточните налоги, транспортные расходы и исключения. Попросите поставщика раскрыть перечень услуг и стоимость монтажа чиллера по каждому этапу. Если в предложении указана установка чиллера одной строкой, запросите полную расшифровку до подачи заявки и заключения договора.

Рассмотрим условную ситуацию: в первом предложении учтены крепление агрегата и подключение к готовым выводам, во втором — ещё и новая магистраль, щит управления и испытания. Итоговые суммы здесь нельзя сравнивать напрямую. Сначала нужно привести оба предложения к единой ведомости работ, затем оценивать цену и сроки.

Такой же подход нужен к графику. Зафиксируйте зависимости: готовность основания, доступность электропитания, завершение трубопроводов и возможность испытаний. Дата доставки чиллера сама по себе ещё не определяет дату запуска охлаждения.

Как принять систему после пусконаладки

Критерии приёмки лучше согласовать до начала монтажа. Они должны описывать измеримый результат: технические параметры жидкости, режимы работы, настройки защит и взаимодействие с потребителями. Перечень измерений и допустимые значения определяют по проекту, обеспечивая соответствие документации изготовителя.

Попросите передать комплект документов, соответствующий выполненным работам: исполнительные схемы, результаты предусмотренных испытаний, протокол пусконаладки с измерениями, инструкции и сведения о настройках оборудования. В протоколе полезно фиксировать условия проверки и фактическую нагрузку, зафиксированную в процессе испытаний, — эти данные помогут при последующем обслуживании. Полный комплект документов подтверждает безопасность эксплуатации и позволяет понимать, что именно было проверено при запуске.

Если объект ещё не вышел на проектную нагрузку, заранее определите порядок дополнительной проверки, сроки и ответственных. Например, запуск зимой не всегда позволяет проверить летний режим в реальных условиях. Условия такой проверки нужно согласовать в договоре, чтобы вопрос не остался открытым после сдачи объекта.

Эксплуатационной команде нужны контакты сервиса для гарантийного обслуживания, порядок действий при аварии и график обслуживания. Назначьте ответственного со стороны заказчика, который получит документы и примет систему вместе с техническими специалистами. Это обеспечит гарантию стабильной работы: к открытию объекта у бизнеса будут проверенные режимы охлаждения, понятный порядок дальнейшей эксплуатации — и система будет работать стабильно с первого дня.
