Что нужно знать для проектирования, создания и установки светодиодного экрана? Ну что, начнём?

Разработка, сборка и установка светодиодного экрана — сложный многоэтапный процесс, требующий инженерных расчётов, учёта технических и эксплуатационных требований, а также профессионального подхода к монтажу и настройке. Ключевые аспекты включают проектирование, выбор компонентов, сборку, монтаж, подключение и настройку, а также обеспечение обслуживания.

Проектирование

На этом этапе собираются исходные данные: место установки, назначение экрана, возможности подключения питания, ограничения по конструкции и эстетике. Проектировщик анализирует место размещения (фасад, крыша, внутренняя стена и т. д.), рассчитывает несущие конструкции, подбирает формат и разрешение экрана, разрабатывает схемы подключения (электроснабжение, передача сигнала).

Критические параметры при проектировании:

1. Тип пиксельного шага (P1.9, P3, P5 и т. д.). Влияет на чёткость изображения и оптимальное расстояние просмотра. Для уличных экранов допустимы крупные шаги пикселя (от 6 мм и выше), в то время как интерьерные и навигационные дисплеи требуют высокой детализации (от 1,5 до 3 мм).
2. Класс защиты (IP). Для уличных экранов важен высокий класс защиты (например, IP65 — защита от пыли и водяных струй), для помещений — IP20–IP31.
3. Метод охлаждения. Чем выше яркость и площадь экрана — тем выше тепловая нагрузка. Может потребоваться активное охлаждение.
4. Материал корпуса и антикоррозийная защита. Особенно критично для установки вблизи морской воды, на производствах с агрессивной средой.

Также учитываются климатические условия (освещённость, температура, влажность), ветровая нагрузка, требования к антивандальному исполнению и архитектурные ограничения.

В проект входит разработка системы управления контентом: через медиаплеер или контроллер, с возможностью удалённого администрирования, автоматической замены контента по расписанию и защиты от несанкционированного доступа.

Проект должен включать раздел по противопожарным мероприятиям, обоснование соответствия ГОСТ и ТР ТС, а для некоторых объектов — технико-экономическое обоснование и паспорт безопасности на комплектующие.

Выбор компонентов

Основные компоненты светодиодного экрана:

1. Светодиодные модули. Состоят из диодов, контроллеров и печатных плат.
2. Блоки питания. Рассчитываются с учётом потребляемой мощности и особенностей эксплуатации. Важно выбирать модели с защитой от перегрузок, скачков напряжения и перегрева.
3. Контроллеры видеосигнала. Отвечают за передачу данных от медиасервера к светодиодным модулям и синхронизацию картинки.
4. Кабели. Для питания используются кабели с подходящим сечением (часто — негорючие с сечением 2,5 мм²), для передачи данных — витая пара, HDMI, оптоволокно.
5. Несущий каркас. Изготавливается из прочной прокатной стали, устойчивой к статическим нагрузкам, коррозии, воздействию влаги, УФ-лучей, нагрева и мороза.

При самостоятельной сборке необходимо тщательно подбирать комплектующие, учитывая шаг пикселя, размер, яркость, условия использования (интерьер или экстерьер).

Сборка

Этапы сборки:

1. Создание чертежа экрана для точного подсчёта количества модулей, карт, блоков питания и обозначения расположения линий питания и витых пар.
2. Подключение приёмной карты. Важно правильно подключить порты, чтобы изображение отображалось корректно.
3. Замеры и установка конструкции (сварной рамы, оцинкованного профиля и т. д.). Конструкция должна быть максимально ровной.
4. Крепление блоков и карт, расключение питания, соединение карт патчкордами.
5. Последовательная сборка модулей. Стыки между модулями регулируются подкручиванием магнитов.

Сборка обычно начинается с нижнего левого угла. Модули последовательно соединяются механически (замками или винтами) и электрически (силовыми и сигнальными разъёмами). После сборки каждого ряда обязательно проверяется плоскость экрана с помощью длинной ровной рейки или лазерного уровня.

Монтаж

Виды монтажа:

1. настенный (стационарный);
2. потолочный (подвесной);

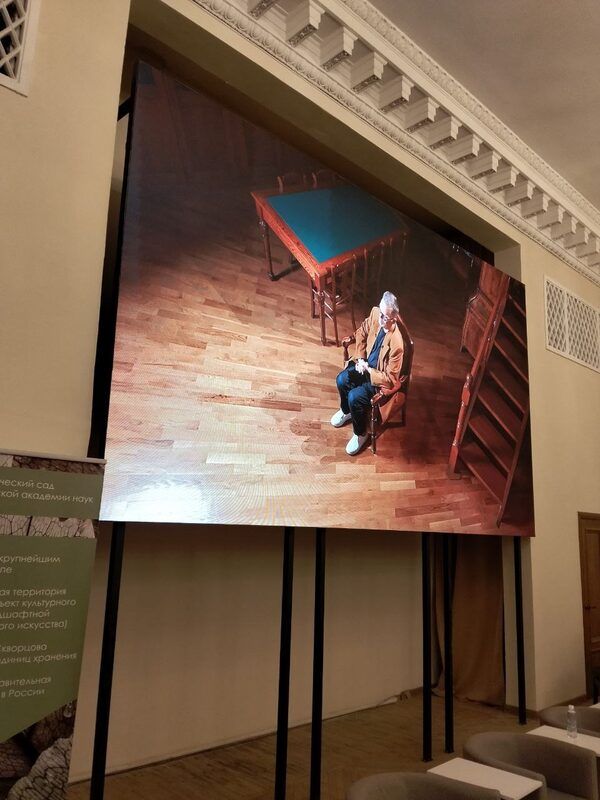

3. напольный (на мобильной стойке);
4. встраиваемый (в нишу или стену).

Этапы монтажа:

1. Подготовка сигнальной и силовой инфраструктуры: протяжка проводов, монтаж кабельных лотков, установка электрощита.
2. Установка металлоконструкции, на которую будет крепиться экран.
3. Монтаж светодиодных модулей.
4. Коммутация силовых и сигнальных проводов, подключение модулей к источникам силового и видеосигнала.
5. Пуско-наладочные работы: проверка корректной работы экрана, настройка ПО.

Требования к месту установки:

1. Несущая способность основания. Нужно проверить прочность несущих стен, колонн или ферм, наличие скрытых дефектов (трещин, коррозии).
2. Пространство для монтажа и обслуживания. Требуется технический зазор от 60 до 100 см для вентиляции и обслуживания.
3. Электропитание. Необходимо уточнить выделенную мощность на площадке, тип подключения (однофазное или трёхфазное), расстояние до электрощита. Обязательны исправное заземление, автоматические выключатели, распределительные щиты с защитой.
4. Защита от внешних факторов. Для уличных экранов нужны защита от влаги, пыли, перепадов температур; для медиафасадов — интеграция с архитектурными элементами.

Подключение и настройка

Электрическое подключение:

1. Все модули подключаются к системе питания и управления.
2. Используется отдельное автоматическое устройство защиты, контур заземления с сопротивлением не выше 4 Ом, резервные источники питания (для критических объектов).

Настройка:

1. Калибровка цветовой температуры и яркости.
2. Синхронизация модулей, настройка контроллеров.
3. Коррекция плоскости (плотности) с помощью ПО для совпадения пикселей на стыке модулей.
4. Калибровка цвета и яркости с использованием калибратора (например, камеры).
5. Настройка параметров отображения (яркость, контраст, гамма) под конкретное освещение.

Обслуживание

Регулярное обслуживание — залог долговечности и бесперебойной работы светодиодного экрана.

Основные аспекты ухода:

1. Чистка экрана. Наружные экраны необходимо регулярно очищать от пыли, грязи и снега.
2. Проверка электроники. Регулярно контролируются кабели и разъёмы на предмет повреждений, проводится диагностика модулей.
3. Обновление программного обеспечения. Важно убедиться, что ПО для управления экраном обновлено до последней версии.
4. Калибровка. Регулярная калибровка экрана помогает поддерживать равномерную яркость и цветопередачу.
5. Ремонт и замена компонентов. Своевременная замена вышедших из строя модулей, проверка креплений и каркаса на предмет коррозии и повреждений.

Техническое обслуживание рекомендуется проводить не реже двух раз в год, в зависимости от условий эксплуатации.

Важно: монтаж и обслуживание светодиодных экранов лучше доверять профессионалам, так как это требует специальных знаний, навыков и опыта. Ошибки на этапе проектирования или монтажа могут привести к нестабильной работе, сокращению срока службы оборудования или даже к аварийным ситуациям.
