Какие бывают воздуховоды для вентиляции: виды, материалы и классификация

Воздуховоды - это каналы, по которым свежий воздух поступает в помещения, а отработанный удаляется наружу. В каталоге компании Винтэл представлены круглые, прямоугольные и гибкие воздуховоды, а также фасонные элементы для сборки приточной, вытяжной и приточно-вытяжной системы.

Классификация учитывает форму сечения, материал, жесткость конструкции, способ изготовления, тип соединения и назначение. Эти характеристики влияют на пропускную способность, аэродинамическое сопротивление, уровень шума, стоимость, монтаж и срок эксплуатации сети.

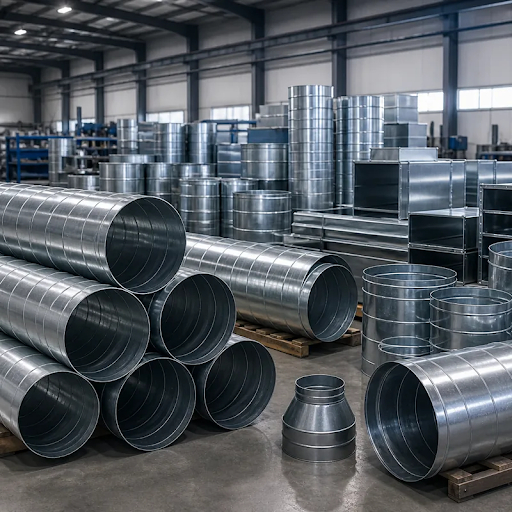

Металлические воздуховоды и фасонные детали для вентиляционных систем.

Что такое воздуховод и зачем он нужен?

Воздуховод направляет поток между вентиляционным оборудованием и точками подачи или удаления воздуха. Без каналов вентиляторы, фильтры, клапаны, решетки и диффузоры не образуют единую работающую сеть.

В частном доме и квартире воздуховоды обслуживают кухню, санузел и жилые комнаты. В офисах, торговых зданиях, на складах и промышленных объектах они обеспечивают расчетный воздухообмен, удаляют избыток тепла, влажности, паров и загрязнений. Для дымоудаления применяются специальные стальные конструкции, соответствующие требованиям пожарной безопасности.

Воздуховод нельзя выбирать как обычную трубу. Его размер, геометрия и материал должны соответствовать расходу воздуха, давлению и условиям конкретного проекта.

По каким признакам классифицируют воздуховоды?

Основные виды различают по жесткости, форме сечения, материалу, конструкции шва, назначению и способу соединения. Один объект может включать несколько типов: жесткие магистрали, гибкие участки подключения и фасонные детали для изменения направления потока.

При проектировании учитывают скорость воздуха, длину трасс, количество поворотов, высоту потолка, влажность, температуру среды и требования к герметичности. Чем точнее исходные данные, тем проще рассчитать оптимальный диаметр или стороны прямоугольного канала.

Какие воздуховоды бывают по жесткости?

По способности сохранять форму конструкции делят на жесткие, полужесткие и гибкие. Выбор зависит от длины магистрали, свободного пространства и количества сложных участков.

Чем отличаются жесткие воздуховоды?

Жесткие воздуховоды производятся из оцинкованной, нержавеющей или черной стали, реже - из пластика. Они имеют прочные стенки, сохраняют заданную геометрию и подходят для длинных магистральных линий. Гладкая внутренняя поверхность снижает сопротивление и потери давления.

Недостатки - больший вес и более сложный монтаж по сравнению с гофрированными рукавами. Для установки нужны крепления, подвесные конструкции, фланцы, уплотнители и точная сборка стыков.

Где применяются полужесткие воздуховоды?

Полужесткие каналы из алюминия или многослойных материалов можно изгибать, при этом они хорошо удерживают форму. Их используют для коротких трасс, подключения оборудования и прокладки в ограниченном пространстве за стенами или подвесными потолками.

Для чего нужны гибкие воздуховоды?

Гибкие воздуховоды представляют собой гофрированные рукава из алюминиевой фольги, полимерной ленты или армированного материала. Они легко транспортируются, быстро монтируются и помогают подключать вентиляторы, решетки, вытяжные зонты и канальные кондиционеры.

Гофра создает большее аэродинамическое сопротивление, поэтому рукав необходимо растягивать и использовать на небольшом расстоянии. Для длинной сети лучше выбрать жесткий канал.

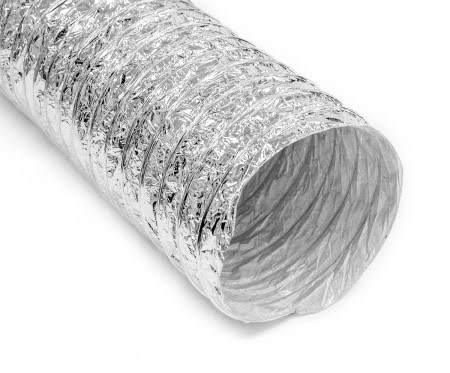

Гибкий воздуховод удобен для коротких подключений оборудования.

Из каких материалов делают воздуховоды?

Для изготовления применяют оцинкованную, нержавеющую и черную сталь, алюминий, ПВХ, полипропилен, металлопластик и текстиль. Материал определяет прочность, массу, устойчивость к коррозии, диапазон температуры и область применения.

Почему оцинкованная сталь используется чаще всего?

Оцинкованная сталь сочетает жесткость, долговечность и умеренную цену. Защитное покрытие снижает риск коррозии, поэтому металлические каналы подходят для большинства бытовых, коммерческих и промышленных систем вентиляции.

Из листового металла изготавливают прямые участки, отводы, тройники, переходы и другие комплектующие. Толщина стенки зависит от размера сечения, давления и требований проекта.

Когда нужны нержавеющая и черная сталь?

Нержавейка используется во влажных помещениях, бассейнах, лабораториях, пищевой и химической промышленности. Она дороже оцинкованного металла, но обладает высокой устойчивостью к коррозии и агрессивным средам.

Черная сталь выдерживает высокие температуры и применяется в специальных вытяжных и противопожарных системах. Соединения таких изделий могут выполняться фланцевым способом или сваркой.

Где подходят пластиковые воздуховоды?

Пластиковые каналы из ПВХ или полипропилена имеют небольшой вес, гладкие внутренние стенки и не боятся влажности. Их удобно монтировать в квартире, частном доме, санузле или на кухне, если параметры воздуха соответствуют ограничениям материала.

Пластик уступает стали по механической прочности и устойчивости к высокой температуре. Его применение также зависит от норм пожарной безопасности и характеристик конкретного изделия.

Что представляют собой алюминиевые и металлопластиковые каналы?

Алюминиевые воздуховоды легкие, устойчивы к влажности и чаще выпускаются в гибкой или полужесткой форме. Металлопластиковые конструкции сочетают слои металла и полимера, благодаря чему имеют небольшую массу и гладкую поверхность.

Какие воздуховоды бывают по форме сечения?

Наиболее распространены круглые и прямоугольные каналы. Плоские и овальные изделия применяются реже, когда необходимо совместить компактность с определенной пропускной способностью.

В чем преимущества круглых воздуховодов?

Круглые воздуховоды имеют хорошую жесткость, герметичность и аэродинамические характеристики. При одинаковой площади сечения на них требуется меньше металла, чем на прямоугольные конструкции.

Круглые изделия бывают прямошовными и спирально-навивными. Прямошовные делают из листовой заготовки с продольным швом, а навивные - из стальной ленты, соединяемой спиральным замком.

Когда выбирают прямоугольные воздуховоды?

Прямоугольные воздуховоды занимают меньше пространства по высоте и удобно размещаются под потолком или вдоль стены. Они часто используются в офисах, ресторанах, торговых комплексах и зданиях с плотной прокладкой инженерных сетей.

Из-за углов и большей площади поверхности сопротивление может быть выше, а герметизация стыков - сложнее. Размеры сторон должны определяться расчетом, а не только доступным местом.

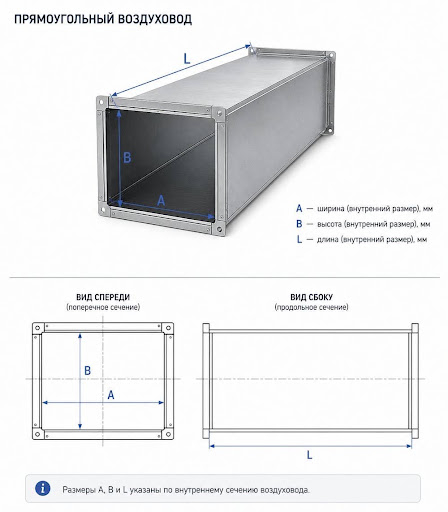

Прямоугольное сечение удобно при ограниченной высоте потолка.

Чем отличаются прямошовные и спирально-навивные воздуховоды?

Прямошовный воздуховод имеет один продольный шов, а спирально-навивной формируется из металлической ленты со спиральным соединением. Оба типа используются в круглых вентиляционных сетях.

Спиральный шов повышает жесткость конструкции и позволяет изготавливать длинные участки. Прямошовный метод удобен для производства каналов разных диаметров и фасонных изделий. Итоговый выбор определяют проект, сроки изготовления, стоимость и доступное оборудование завода.

Какие соединения используют при монтаже?

Круглые элементы обычно соединяют ниппелями, муфтами, бандажами или фланцами. Для прямоугольных изделий применяют фланцевое и бесфланцевое соединение с рейками, шинами, уголками и уплотнительными лентами.

Стыки должны быть прочными и герметичными. Негерметичная сеть теряет часть воздуха, требует большей мощности вентилятора и хуже обеспечивает расчетный воздухообмен.

Даже качественный воздуховод работает плохо при неправильной сборке. Провисания, сжатая гофра, лишние повороты и негерметичные стыки увеличивают сопротивление всей сети.

Как назначение влияет на выбор воздуховода?

Для приточной и вытяжной вентиляции обычно подходят оцинкованные круглые или прямоугольные каналы. Для влажных, пищевых и агрессивных сред выбирают нержавеющую сталь или стойкие полимеры, а для дымоудаления - специальные огнестойкие конструкции.

В жилых помещениях важны компактность и низкий уровень шума. На промышленных объектах главными становятся прочность, герметичность, устойчивость к загрязнениям и возможность очистки. Точное решение определяется после расчета расхода, скорости и давления.

Как правильно выбрать воздуховод?

Сначала рассчитывают требуемый воздухообмен и площадь сечения, затем выбирают форму, материал, класс герметичности и способ монтажа. После этого определяют количество прямых участков, отводов, переходов, тройников, клапанов и крепежа.

Нельзя выбирать слишком маленький канал только ради экономии пространства: скорость и шум станут выше, а потери давления возрастут. Слишком большой размер увеличивает стоимость, вес конструкции и расход материалов без пользы для системы.

Информацию о металлических каналах и комплектующих можно проверить в каталоге воздуховодов, а технологию изготовления - на странице производства ВИНТЭЛ.

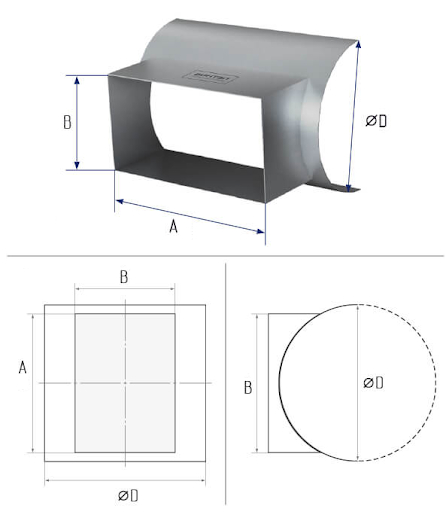

Фасонные элементы связывают каналы разных форм и размеров.

Какие ошибки чаще допускают при установке?

Основные ошибки - подбор сечения без расчета, резкие повороты, большое количество переходов, слабые крепления и отсутствие уплотнителей. К ним добавляются чрезмерная длина гибких рукавов, повреждение теплоизоляции и отсутствие доступа для обслуживания.

Монтаж должен учитывать конденсат, температурное расширение, положение обратных и противопожарных клапанов. После сборки проверяют герметичность, работу вентиляторов и фактический расход воздуха в контрольных точках.

Что чаще спрашивают о видах воздуховодов?

Какой воздуховод лучше: круглый или прямоугольный?

Круглый канал обычно тише, герметичнее и эффективнее по аэродинамике. Прямоугольный проще разместить при небольшой высоте потолка. Выбор зависит от расчета и конфигурации здания, поэтому универсального варианта нет.

Можно ли сделать всю вентиляцию из гибкой гофры?

Для протяженной магистрали это не лучшее решение. Гофрированная поверхность увеличивает сопротивление, а провисания снижают пропускную способность. Гибкие рукава оптимальны для коротких подключений к оборудованию и воздухораспределителям.

Какой материал подходит для частного дома?

Для основных трасс чаще выбирают оцинкованную сталь, а для коротких подключений - гибкие алюминиевые каналы. Пластиковые изделия могут применяться в небольших бытовых системах с допустимой температурой воздуха. Окончательный выбор зависит от проекта, места прокладки и требований пожарной безопасности.

Нужно ли утеплять воздуховоды?

Теплоизоляция нужна, если по каналу проходит воздух с температурой, заметно отличающейся от окружающей среды. Она уменьшает потери тепла и защищает внешнюю поверхность от конденсата. Толщина покрытия рассчитывается с учетом условий эксплуатации.

Какие выводы можно сделать?

Воздуховоды классифицируют по жесткости, материалу, форме сечения, конструкции, соединению и назначению. Жесткие стальные каналы подходят для магистралей, гибкие - для коротких подключений, круглые обеспечивают хорошую аэродинамику, а прямоугольные экономят пространство по высоте.

Надежность вентиляции определяет не отдельный тип изделия, а соответствие всей сети расчету. Правильный выбор снижает шум и потери давления, упрощает обслуживание и обеспечивает стабильную подачу свежего воздуха в течение всего срока службы.
