Как выбрать и смонтировать опалубку для перекрытий: виды, конструкция, сборка и расчет

Монолитная плита перекрытия — один из самых ответственных узлов любого здания. От того, насколько грамотно подобрана и собрана опалубочная система, зависит правильная геометрия плиты, качество бетонной поверхности после заливки и безопасность всей конструкции. В этом материале разбираем, какие опалубочные комплексы используются на современных стройках, как проходит их установка и по каким параметрам ведётся инженерный расчёт.

Монолитное перекрытие: виды опалубки

Для заливки монолитных перекрытий применяют несколько типов оборудования, каждое из которых ориентировано на свои строительные условия.

Телескопические стойки

Самый распространённый вариант: телескопическую стоечную опалубку расставляют с интервалом 1-1,5 метра, на них кладут сначала продольные, а затем поперечные балки, а сверху настилают палубу из влагостойкой фанеры. Система универсальна, легко собирается силами 3-4 человек и выдерживает многократное использование. Телескопические стойки рассчитаны на нагрузку до 20 кН — этого хватает для большинства объектов гражданского строительства.

Рамная (объёмная) опалубка

Такое решение применяют на объектах с большими пролётами или высокими нагрузками: промышленные цеха, многоэтажные жилые дома, подземные паркинги. Рамные башни или объёмные подмости выдерживают от 60 до 100 кН на одну стойку. Для их монтажа нужен предварительный расчёт и схема расстановки.

Несъёмная опалубка из профнастила

Здесь профилированный лист одновременно является и формой при бетонировании, и нижней арматурой готовой плиты. Такое решение популярно в строительстве на металлическом каркасе: монтируется быстро, демонтаж не требуется. Минусы — фиксированная геометрия и ограниченная длина пролётов.

Из каких частей состоит опалубка перекрытия

Любая съёмная система включает несколько обязательных групп деталей:

• Телескопические стойки — основной несущий элемент, регулируются по высоте от 1,7 до 5 м.
• Унивилки (U-образные оголовки) — верхние и нижние захваты стоек, которые удерживают балки.
• Балки (стальные либо деревянные двутавровые) — создают несущий каркас под палубу.
• Палуба — листы ламинированной фанеры толщиной 18–21 мм, формируют бетонируемую поверхность.
• Треноги — дополнительные опоры для устойчивости стоек в зоне сборки.

Все комплектующие — балки, вилки, стяжные гайки — должны быть совместимы между собой в рамках одной системы. Компания «Артель-Тех» поставляет оборудование из единого парка, что исключает проблему несовместимости элементов.

Пошаговая инструкция по монтажу опалубки

1. Разметка и установка стоек

По проекту или расчётной схеме наносят положение стоек. Типичный шаг: 1,0–1,2 м вдоль балок и 1,5–2,0 м между рядами. Если основание неровное, под стойки подкладывают деревянные лаги. Каждую стойку выравнивают по уровню.

2. Укладка несущих балок и настил палубы

В верхние U-образные оголовки устанавливают продольные несущие балки, располагая их с интервалом до двух метров. Перпендикулярно к ним монтируют вспомогательные балки — расстояние между ними выдерживают в пределах 0,5-0,6 м. Сверху на получившуюся решётку укладывают фанерные листы, оставляя между ними щели не шире 1–2 мм. При этом каждый стык фанеры должен опираться на балку — свешивающиеся «консольные» края недопустимы.

3. Армирование и заливка бетона

После проверки опалубки монтируют арматурные сетки и заливают бетонную смесь. Обязательно уплотнение глубинным вибратором. В момент заливки нагрузка на стойки максимальна, поэтому все элементы системы должны быть проверены до начала работ.

4. Демонтаж (распалубка) опалубки

Демонтаж выполняют после того, как бетон наберёт не менее 70% проектной прочности. При пролётах до 6 м и нормальных температурах это занимает 7–14 суток. Частичный демонтаж (удаление части стоек) возможен раньше, но только если оставить страховочные стойки. Снятые элементы очищают, смазывают и отправляют на следующий этаж или на склад.

Как рассчитать опалубку перекрытия: главные параметры

Расчёт ведут от нагрузки: вес бетонной смеси, арматуры, техники и рабочих. Бетон плотностью 2 500 кг/м³ при толщине плиты 200 мм даёт 5 кН/м². Затем прибавляют нагрузку от вибрации (1,5–2 кН/м²) и монтажную нагрузку. Итоговое давление на систему — обычно 7-9 кН/м².

Для удобства можно использовать онлайн-калькулятор опалубки перекрытий или обратиться к техническим специалистам «Артель-Тех». При условии аренды или покупки опалубочной системы специалисты компании бесплатно подготовят индивидуальную схему размещения оборудования на вашем объекте.

Что выгоднее: аренда или покупка опалубки

Для разовых объектов дешевле аренда: стоимость найма комплекта на 100 м² составляет примерно 15-25% от цены покупки. Если вы строите несколько зданий одновременно, покупка окупается уже на 2-3 объекте. «Артель-Тех» предлагает оба варианта — выбор зависит от масштабов и периодичности ваших строек.

Коротко о главном

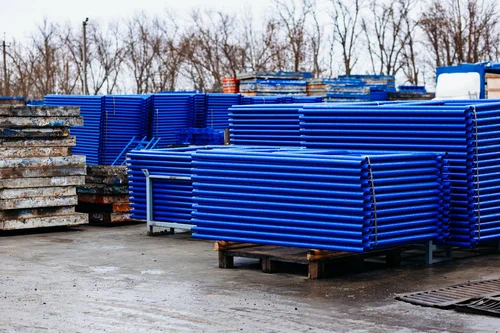

Грамотно выбранная опалубочная система обеспечивает идеально ровное перекрытие, сокращает затраты на финишную отделку и позволяет строго выдерживать график строительства. Предприятие «Артель-Тех» (Ростов-на-Дону) изготавливает и предоставляет в аренду полную линейку оборудования: телескопические стойки, балки, унивилки, фанерную палубу. Поставки осуществляются во все регионы РФ и страны СНГ, стоимость доставки уточняется индивидуально. Позвоните нам, и мы рассчитаем оснащение именно для вашего объекта.
