Почему в зоне покрытия частной радиосети образуются слепые зоны

Покрытие частной радиосети почти никогда не бывает равномерным. Сигнал пропадает в предсказуемых местах:

1. на два уровня ниже вестибюля,
2. через 400 метров в служебном туннеле,
3. на северной стороне тридцатого этажа.

В каждом из этих мест связь блокируется по разным физическим причинам. Поэтому нет универсального решения, одно и то же решение, применённое везде, не устранит как минимум две проблемы из трёх.

Главная идея: сначала смотрите на тип здания, а потом подбирайте решение. Тогда выбор становится очевидным.

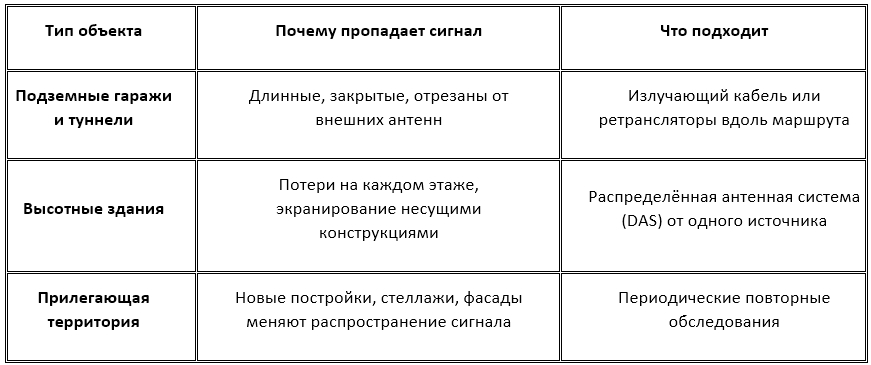

Три пространства — три разных решения

Решение в каждом случае принимается на основе радиочастотного обследования, а не предположений о здании.

1. Почему появляются «слепые зоны»

1. Бетон и сталь не ослабляют сигнал, а поглощают его

Залитая плита с плотной арматурой на стандартных частотах ведёт себя почти как изолирующая преграда. Сигнал, который уверенно проходил через открытую парковку, исчезает на первом спуске.

Увеличение мощности радиостанции не всегда помогает — проблема не в расстоянии, а в физическом барьере.

2. Закрытые линейные сооружения

В туннеле или длинном подвальном коридоре нельзя поставить внешнюю антенну за пределами участка. Сооружение само направляет и отражает всю энергию.

Результат: у входа сигнал хороший, через несколько сотен метров — часто отсутствует. Промежуточных точек, откуда внешняя антенна могла бы «дотянуться», нет.

3. Высотные здания: потери накапливаются

Сигнал снаружи ослабляется:

1. остеклением фасада,
2. несущими конструкциями,
3. каждой внутренней перегородкой,
4. лифтовой шахтой,
5. техническим коммуникациями.

У окна всё слышно отлично, а в машинном отделении в центре здания сигнала нет. Современное стекло с низким коэффициентом излучения ухудшает ситуацию ещё сильнее.

4. Изменения в здании открывают новые «дыры»

Новые перегородки, стеллажи на складе, модернизированный фасад или новое соседнее здание — всё это влияет на распространение сигнала.

Планы, составленные при сдаче объекта, постепенно устаревают. Поэтому повторные обследования нужно включать в план техобслуживания, а не в проект.

1. Как решить проблему мертвых зон?

Подземные гаражи и туннели: излучающий кабель и ретрансляторы

Излучающий кабель

Это естественное решение для длинных и узких пространств. Кабель прокладывается по всей длине туннеля или гаражного проезда и непрерывно излучает и принимает сигнал.

1. Обеспечивает равномерное покрытие там, где отдельные антенны оставляли бы «пробелы».
2. Подходит для автомобильных и железнодорожных туннелей, подъездных путей к шахтам, многоуровневых парковок.

Ретрансляторы

Подходят для помещений, которые закрыты, но не строго линейны:

1. парковка с открытыми съездами,
2. подвал с инженерными коммуникациями,
3. погрузочная платформа с ответвлениями.

Здесь лучше работает небольшое количество правильно расположенных ретрансляторов, чем кабельная линия. Расположение важнее количества — и определяется по данным радио обследования, а не по симметрии на чертеже.

Волоконно-оптические ретрансляторы

Применяются там, где прокладка коаксиального кабеля нецелесообразна.

Выпускаются волоконно-оптические ретрансляторы со встроенной базовой станцией для покрытия внутри помещений и взрывозащищённых диспетчерских. Это важно, если гараж или служебный туннель находится под секретной зоной или рядом с ней.

Оптоволокно передаёт сигнал на большие расстояния с минимальными потерями: головной блок можно разместить в доступном месте, а удалённые — там, где нужно покрытие.

Высотные здания: распределённая антенная система (РАС)

РАС распределяет сигнал от одного источника с помощью антенного разветвителя по множеству небольших антенн, а не пытается «пробить» здание одним мощным радиосигналом.

Как это работает:

1. головной блок передаёт сигнал через кабельные сборки на антенны;
2. антенны на каждом этаже обслуживают ограниченную территорию с низкой мощностью;
3. покрытие получается равномерным;
4. помехи наружной сети — контролируемыми.

1. Что учесть при проектировании

Обязательные точки покрытия — определить заранее, до схемы расположения антенн:

1. лифтовые шахты,
2. лестничные клетки,
3. технические помещения,
4. этажи убежищ.

Именно там пропущенный вызов может привести к самым серьёзным последствиям.

Согласование с пожарной безопасностью. Во многих юрисдикциях для служб экстренного реагирования требуются внутренние системы оповещения с определёнными уровнями сигнала, требованиями к живучести кабелей и резервному питанию. Лучше учесть это на ранних этапах, чем переделывать проект после проверки.

1. Как устранить оставшиеся пробелы после обследования

Оптимизация — это этап, где проект превращается в работающую систему. Это измерение, корректировка и повторное измерение — и планировать его нужно заранее.

Пять шагов:

1. Повторите обход исходных точек тем же оборудованием и методом — чтобы результаты «до» и «после» были сопоставимы.
2. Определите причину каждого пробела: структурная (нужна дополнительная инфраструктура) или связанная с расстоянием (можно решить перемещением антенны).
3. Сначала регулируйте, потом добавляйте. Переместите антенны, поправьте наклон и положение — значительная часть пробелов возникает из-за отклонений при установке, а не из-за ошибок проекта.
4. Тестируйте в условиях занятости: при припаркованных машинах, работающем оборудовании, с людьми. Пустой гараж и заполненный ведут себя по-разному.
5. Задокументируйте итоговые показатели как базовые — чтобы при следующем обследовании было с чем сравнивать.

Если пробел остался — добавьте инфраструктуру в конкретном месте, а не повышайте мощность всей радиосистемы. Один дополнительный удалённый ретранслятор или выносная антенна на лестничной клетке обойдётся дешевле и не ухудшит покрытие в других местах.

1. Как оценивать поставщиков

Задайте каждому поставщику один и тот же набор вопросов:

1. Обследование и моделирование. Проведут ли они радиочастотное обследование и моделирование для вашей конструкции? Предоставят ли данные?
2. Разнообразие решений. Могут ли поставить излучающий кабель, ретрансляторы, оптоволоконные ретрансляторы и РАС — или будут решать всё одним продуктом?
3. Интеграция с вашей сетью. Поддерживает ли встроенный уровень те же группы и функции, что и внешняя система?
4. Соответствие требованиям. Учтены ли гаражи, сырые туннели и взрывоопасные или секретные зоны?
5. Поддержка повторных обследований по мере изменения здания — а не разовая установка.

Для каждой позиции по-прежнему нужны: лицензирование частот, электропитание, магистральная сеть, планирование антенн и доступ к площадке.

1. Частые вопросы

Всегда ли излучающий кабель — правильный выбор для туннеля?

Для длинных, узких и по-настоящему закрытых сооружений — обычно да. Для коротких туннелей или гаражей с открытыми съездами и разветвлённой планировкой дешевле обойдутся ретрансляторы. Решение принимается по данным обследования.

Можно ли устранить «слепое пятно» в высотном здании увеличением мощности?

Редко. Потери вызваны структурным затуханием, а не расстоянием. Повышение мощности может создать помехи наружной сети, но не улучшить экранировку. Правильное решение — множество маломощных антенн по всему зданию.

Как часто проводить повторное обследование?

После любых существенных изменений в конструкции, планировке или фасаде — и в соответствии с периодичностью из плана техобслуживания. Сохраняйте исходные показатели, чтобы было с чем сравнивать.

1. Главные выводы:

Рассматривайте гаражи и туннели, внутренние помещения высотных зданий и прилегающую частную сеть как три отдельные проблемы с покрытием — для каждой есть своё решение.

Порядок действий:

1. Проведите обследование.
2. Скорректируйте установку, прежде чем добавлять новое.
3. Протестируйте в условиях, когда в здании находятся люди.
4. Сохраните итоговые показатели как базовые для следующей модернизации.
