ER-диаграмма – что это, для чего применяют и как создать

ER-диаграмма (от англ. Entity-Relationship Diagram, модель сущность–связь) – это графическая схема, которая показывает, какие объекты есть в системе и как они взаимодействуют между собой.

Эта диаграмма служит визуальным чертежом – позволяет создать наглядную модель проекта перед непосредственной разработкой базы данных, сайта или приложения.

Рассказываем, для чего полезна ER-диаграмма, из каких элементов она состоит и как ее создать.

Для чего нужна ER-диаграмма

С помощью такой диаграммы можно на этапе проектирования увидеть, как данные связаны между собой, поэтому она помогает разработчикам, аналитикам и архитекторам говорить на одном языке.

ER-диаграмма позволяет:

1. определить основные сущности предметной области;
2. увидеть связи между объектами и правила их взаимодействия;
3. выявить избыточные данные и ошибки проектирования на раннем этапе;
4. согласовать структуру данных между разработчиками, аналитиками и бизнесом;
5. подготовить основу для проектирования реляционной базы данных.

ER-модель была предложена в 1976 году и активно используется сегодня – в разработке веб-приложений и SaaS-сервисов, проектировании CRM-, ERP- и HRM-систем и т. д., – а российские IT-компании сейчас расширяют функционал для работы с такими диаграммами.

Хотя ER-модели создают для разработки ПО, на самом деле область их применения значительно шире. Модели данных концептуального уровня используют для структурирования информации. Например, чтобы определить организационную структуру в компании или создать контент-план. Такое структурирование данных часто сопровождает любой процесс планирования.

Маргарита Нижельская,

руководитель команды системных аналитиков в MegaFon

Для наглядности разберем достоинства таких диаграмм.

Преимущества ER‑диаграмм

1. Точный формат – диаграмма читается как единая схема, упрощая проектирование сложных систем.
2. Снижение избыточности данных – визуальная карта помогает быстрее находить логические ошибки в структуре и предотвратить дублирование информации.
3. Упрощение нормализации – на диаграмме видно, какие данные нужно вынести в отдельные таблицы, чтобы создать понятную документацию для проекта.
4. Сохранение бюджета – диаграмма помогает снизить затраты на доработки после запуска проекта, поскольку позволяет обнаружить ошибки еще на этапе планирования.

Таким образом, с ER‑диаграммой команда получает прозрачную модель данных еще до начала разработки, что улучшает коммуникацию между участниками и упрощает поддержку и масштабирование базы данных.

Теперь – о ключевых обозначениях ER‑диаграмм.

Символы и нотации ER‑диаграмм

Чтобы диаграмма была понятна всем участникам проекта, для ее построения используют стандартные обозначения:

1. Сущности – основные объекты предметной области ER‑диаграммы, о которых хранится информация. Например: пользователь, заказ и товар.
2. Атрибуты – характеристики сущностей. Например: имя пользователя, email и дата заказа.
3. Связи – эти обозначения ER‑диаграмм показывают, как сущности взаимодействуют между собой. Например: пользователь оформляет заказ, а заказ содержит товары.
4. Кардинальности – определяют количество объектов, участвующих в связи. Основные варианты: один к одному (1:1), один ко многим (1), многие ко многим (M).
5. Нотации – для построения диаграмм чаще всего используют:
6. Chen – сущности, атрибуты и связи в ней отображаются отдельными графическими элементами для детального моделирования структуры данных.
7. Crow’s Foot (“воронья лапка”) – наглядно показывает связи и их кардинальности с помощью обозначений на концах линий.
8. UML Class Diagram – нотация языка UML, используется для описания классов, их свойств и связей.

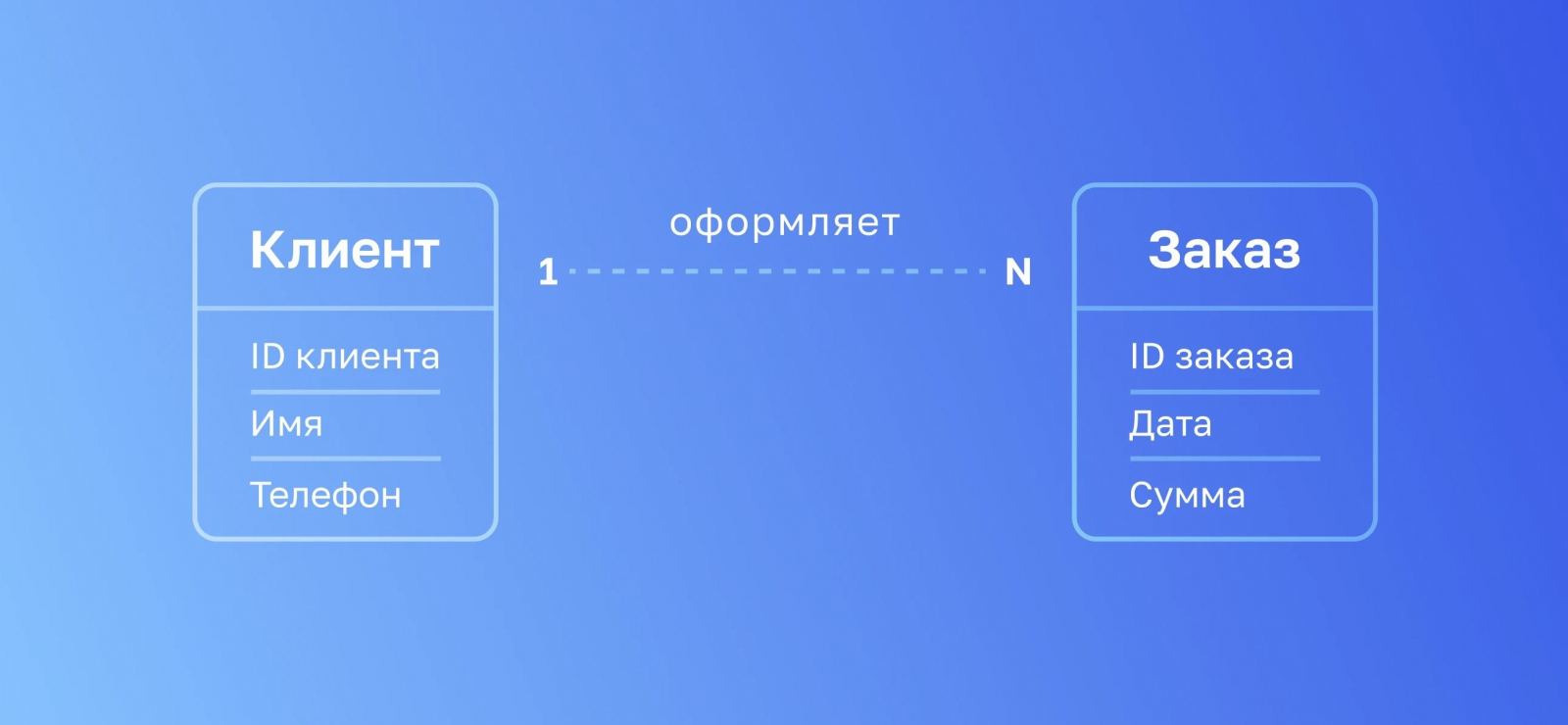

Приведем простейший пример ER-диаграммы:

В этом примере: сущности – “Клиент” и “Заказ”, атрибуты – ID, имя, дата, телефон и сумма, а связь показывает, что один клиент может оформить множество заказов.

Расскажем, как и с помощью чего можно построить ER-диаграмму.

Как создать ER-диаграмму

Создание ER-диаграммы начинается с анализа предметной области и постепенно переходит к детализации структуры данных – вот основные шаги:

1. Определение сущности – выделите объекты, данные о которых необходимо хранить, например: пользователь, заказ, товар, платеж.
2. Формирование атрибутов – для каждой сущности перечислите ключевые характеристики, например: ID, имя, email.
3. Установка связей – опишите, как объекты связаны между собой и какие правила действуют в системе.
4. Указание ключей и кардинальности – назначьте первичные и внешние ключи, определите типы связей (1:1, 1, M).
5. Проверка модели – убедитесь, что структура данных не содержит дублирования и отражает реальные бизнес-процессы.

В создании ER-диаграммы могут помочь такие инструменты:

1. diagrams.net (draw.io) – бесплатный онлайн-редактор диаграмм;
2. Lucidchart – облачный сервис для совместного моделирования;
3. dbdiagram.io – инструмент для ER-диаграмм и схем БД;
4. ERDPlus – сервис для моделирования диаграмм.

Иногда некорректно составленная ER-диаграмма может привести к проблемам при разработке и эксплуатации базы данных, поэтому кратко остановимся на ошибках, которые важно не совершать.

Частые ошибки при создании ER-диаграмм

Среди типичных ошибок:

1. Дублирование атрибутов – если одинаковые данные хранятся в нескольких сущностях без необходимости, возможны сложности при обновлении информации.
2. Неправильное определение связей – неверно выбранная связь может привести к ошибкам в логике приложения и структуре БД.
3. Отсутствие или переизбыток ключей – сущности без уникальных идентификаторов могут вызвать трудности с поиском и связыванием данных, а избыточное количество ключей усложняет читаемость модели сущность–связь.
4. Игнорирование кардинальностей – отсутствие указания количества объектов, участвующих в связи, может стать причиной некорректной реализации отношений между таблицами.

Словом, ER-диаграмма, которая поможет грамотно спроектировать SQL-базу, должна отражать структуру данных, содержать логически выстроенные связи и ключи, а также оставаться понятной и удобной для дальнейшей разработки и сопровождения системы.

Заключение

Резюмируя, ER-диаграмма – один из способов заранее увидеть будущую структуру данных и избежать проблем при разработке.

При этом чем сложнее система, тем выше ценность такого подхода – визуальное представление сущностей и связей упрощает командную работу и делает развитие проекта более предсказуемым.
