Многофункциональные реле времени ONI и IEK: один прибор вместо десяти

В АСУ ТП часто возникают задачи по работе оборудования по временным параметрам: выключить вентиляцию через 5 минут после пуска, отключить насос с выдержкой времени, настроить циклическую работу прессов/мешалок и так далее. Раньше для каждого сценария приходилось подбирать отдельное реле со своей логикой, а это трудозатратно и не всегда удобно.

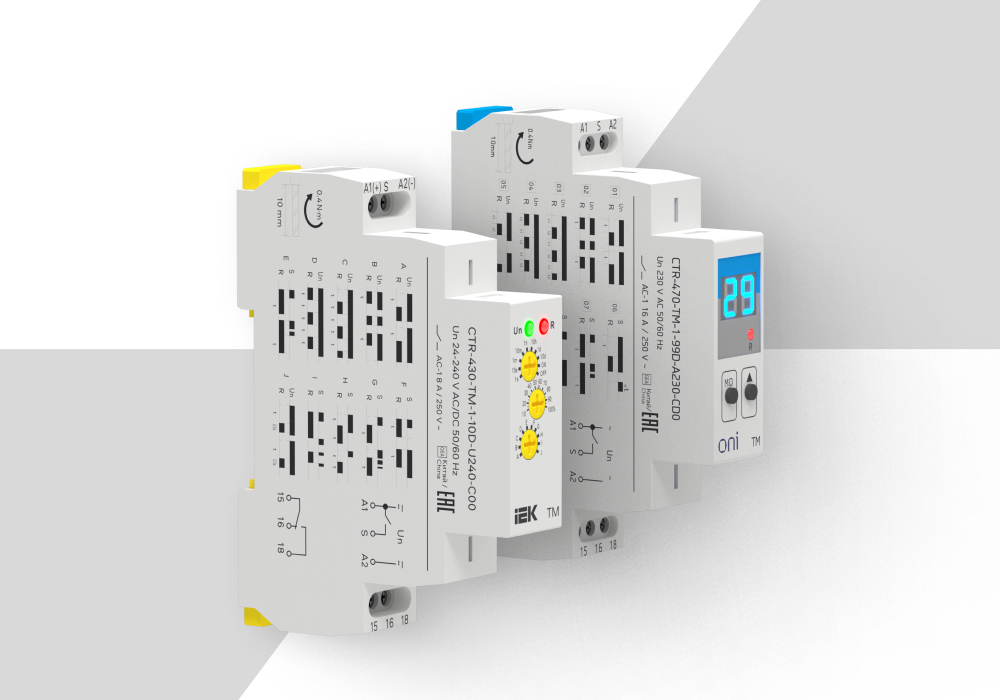

Многофункциональные реле времени CTR430 и CTR470 брендов IEK и ONI — гибкое и современное решение для автоматизации промышленных процессов. Это параметрируемые логические устройства начального уровня, каждый из которых заменяет десяток узкоспециализированных приборов.

Вопрос только в сложности задачи: CTR430 с 10 режимами или CTR470 с 20 режимами и дисплеем.

Универсальность без лишних затрат

Обе серии объединяет главная идея: одно устройство — множество функций. Режим работы легко выбрать поворотом регулятора (CTR430) или в меню на дисплее (CTR470). Это позволяет не закупать отдельные реле для задержки включения, задержки выключения, работы по импульсу и т.д. — всё уже есть внутри.

Основные особенности многофункциональных реле:

1. Универсальное питание (AC/DC). Модели с маркировкой U240 работают в широком диапазоне от 12 до 240 В переменного или постоянного тока.
2. Компактность. Обе серии занимают всего 1 модуль на DIN-рейке. Это экономит место в шкафу по сравнению с набором специализированных таймеров.
3. Индикация состояния. Зеленый светодиод сигнализирует о наличии питания, красный — о замкнутых контактах.
4. Устойчивость к условиям эксплуатации. Рабочая температура от —20 до +55 °С и любое монтажное положение позволяют применять реле как в производственных цехах, так и на коммунальных объектах.

Разберем особенности обеих серий и выясним, как выбрать подходящую под ваши задачи.

CTR430: 10 режимов для типовых решений

CTR430 — это базовое решение для стандартных задач автоматизации. Если вам нужно организовать задержку включения/выключения, циклическую работу или управление от внешнего контакта, например, от кнопки, — этой серии достаточно.

Что важно знать о CTR430:

1. 10 встроенных режимов: от простейших А и В (задержка включения/выключения при подаче питания) до режимов с управлением по сигналу S (режимы E, F, G, H, I) и генерации импульсов (режим J).
2. Одна переключающая группа контактов на 8 А. Этого достаточно для управления контактором, небольшим нагревателем или цепью сигнализации.
3. Простая настройка: время задается поворотным регулятором с множителем (секунды, минуты, часы).
4. Срок службы — 5 лет, гарантия — 1 год.

Когда выбирать CTR430?

1. Для типовых схем вентиляции, насосных станций, освещения.
2. Когда бюджет проекта ограничен, а функционала 10 режимов достаточно.
3. Если не требуется визуализация уставки и обратная связь от дисплея.

CTR470: 20 режимов и информативный дисплей для сложной логики

CTR470 — это старшая модель для нестандартных задач. Она применяется в случаях, когда важно видеть точные значения на экране и использовать расширенные алгоритмы.

Ключевые преимущества CTR470:

1. 20 режимов работы. Это все режимы CTR430 плюс дополнительные функции, позволяющие реализовывать сложные временные циклы, в том числе с независимой установкой двух выдержек (t1 и t2).
2. Информативный LED-дисплей — главная фишка серии. Настройка интуитивно понятна, что исключает ошибки с положением регулятора.
3. Две независимые контактные группы на 16 А каждая. Это позволяет коммутировать две разные нагрузки или реализовывать алгоритмы с переключением цепей. Суммарная коммутационная способность выше, чем у CTR430.
4. Расширенный диапазон выдержек времени — до 99 дней (артикулы с 99D). Это актуально для систем автоматизации зданий (например, сезонное проветривание) или технологических процессов с длительными циклами.
5. Срок службы — 7 лет, гарантия — 3 года.

Когда выбирать CTR470?

1. Когда нужен дисплей для точной настройки.
2. Если алгоритм требует два независимых выхода (например, управление двумя задвижками).
3. Для длительных выдержек (до 99 дней).
4. При создании сложных циклических алгоритмов, где стандартные 10 режимов не покрывают задачу.

Подытожим

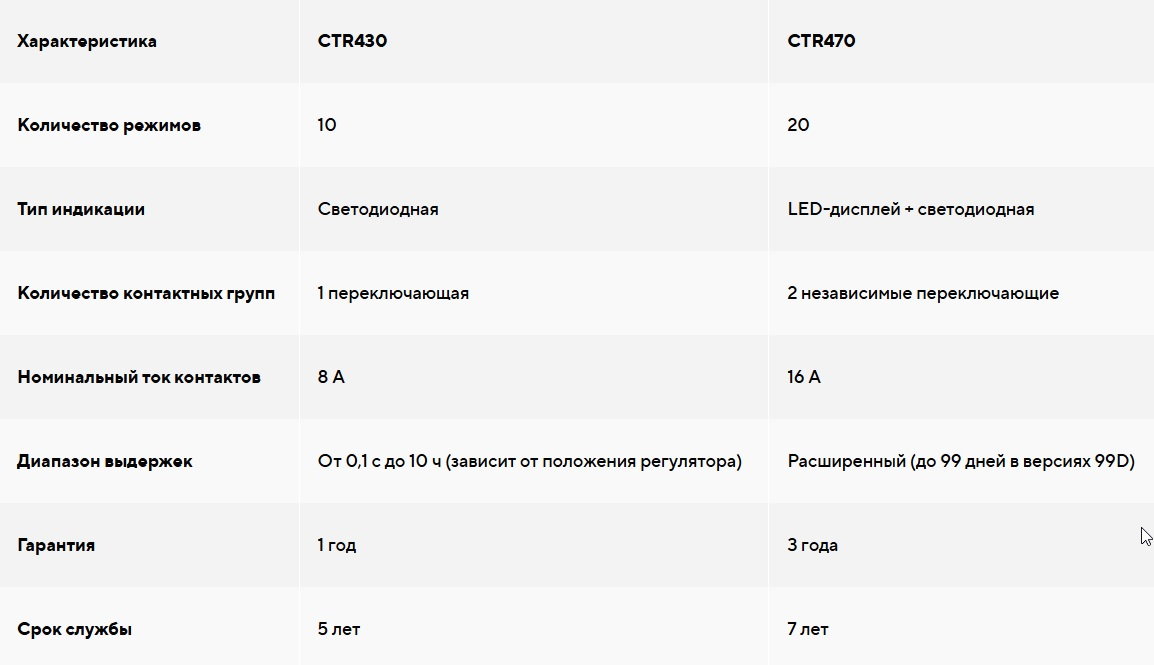

Для вашего удобства предлагаем сравнительную таблицу:

Какой выбрать? Ответ прост: исходите из задачи.

Если вам нужно выключить вентилятор через 10 минут после включения — берите CTR430. Это экономически обоснованное решение без избыточности функционала.

Если у вас сложный технологический процесс с двумя выходами, длительными циклами и необходимостью точно настроить устройство — выбирайте CTR470. Его дисплей и 20 режимов позволят реализовать нестандартную логику.

Обе серии соответствуют требованиям ТР ТС и монтируются на стандартную 35-мм DIN-рейку. Широкий диапазон питания делает их универсальными для любых объектов — от бытовых электрощитов с напряжением питания 220 В AC до систем автоматизации с питанием 24 В DC.

В любом случае, купив одно многофункциональное реле ONI или IEK, вы получаете функционал 10 или 20 обычных таймеров.
