Управление системой очистки воды в молочном производстве

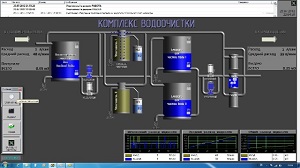

Система мониторинга комплекса водоочистки позволяет выводить информацию о состоянии исполнительных механизмов, задвижек и переключателей вывести на компьютер диспетчера, обеспечивать наглядную индикацию состояния узлов и исполнительных элементов. Кроме того, на экране ПК отображается информация о расходе воды, а в случае возникновения аварийной ситуации включается аварийная звуковая и световая сигнализация.

В основу системы управления положен программируемый логический контроллер ОВЕН ПЛК100 с модулями ввода-вывода ОВЕН МВ110-16Д и МВ110-8АС, а также датчики уровня с выходным сигналом 4…20 мА, блок контроля кондуктометрических датчиков ОВЕН БКК1 и блок питания ОВЕН БП60Б-Д4. Отображение технологического процесса осуществляется с помощью автоматизированного рабочего места оператора на базе ПК. Система мониторинга разработана с применением SCADA-системы Master SCADA и OPС-сервера Lectus Modbus OPC/DDE Server. Реализация программной части выполнена в среде программирования CODESYS 2.3 на языках ST и CFC.

Разработку системы управления и мониторинга осуществила компания «АТБ-Электро» (г. Санкт-Петербург). Данную систему можно использовать на любых предприятиях молочной отрасли.
