АСУ вентиляции газопоршневой теплоэлектростанции на базе оборудования ОВЕН

Газопоршневая теплоэлектростанция состоит из двух теплоэлектростанций контейнерного типа. Мощность каждой теплоэлектростанции составляет 1,8 МВт (1,25 МВт – электрической энергии и 0,55 МВт – тепловой. Для нормального функционирования установки необходимо поддерживать температуру воздуха в контейнере в диапазоне +18...+26 ºС. Функцию подачи и регулирования температуры воздуха в контейнере осуществляет система вентиляции контейнера.

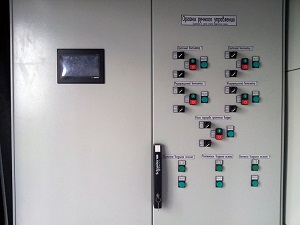

Разработкой автоматизированной системы управления вентиляцией газопоршневой теплоэлектростанции занималась компания ПРОЕКТ-П (г. Вологда) совместно с ООО «Activecontrols» (г. Москва). Автоматика системы вентиляции газопоршневой теплоэлектростанции построена на базе шести частотных преобразователей, программируемого логического контроллера ОВЕН ПЛК100, модуля дискретного ввода ОВЕН МВ110-16ДН, модуля дискретного вывода ОВЕН МУ110-16Р, модуля аналогового ввода ОВЕН МВ110-8А, модуля аналогового ввода ОВЕН МУ110-8И и сенсорной панели оператора ОВЕН СП270. Система вентиляции контейнера имеет три режима работы: автоматический, полуавтоматический и ручной. На панели оператора отображается мнемосхема системы вентиляции, график изменения температуры в контейнере за 10 минут, архив аварий. Задаются уставка температуры воздуха в контейнере, уставки верхней и нижней границ перехода между ступенями вентиляции, время задержки проверки условия перехода между ступенями вентиляции; параметры ПИД-регуляторов приточных и рециркуляционных вентиляторов, а также насоса подогрева; настройки режима проветривания.

В АСУ ТП системы вентиляции реализована возможность диспетчеризации параметров технологического процесса посредством SCADA системы. Подключение удаленного компьютера к ПЛК осуществляется через интерфейс связи Ethernet, протокол связи Modbus-TCP.
