Диспетчеризации азотно-компрессорной станции НПЗ ООО «ВолховНефтехим»

Азотно-компрессорная станция производит сжатый воздух низкого давления, азот низкого и высокого давления для технологических процессов переработки нефти. Задачей системы диспетчеризации азотно-компрессорной станции является мониторинг параметров технологического процесса производства сжатого воздуха и азота, а также предупреждение возможных аварийных ситуаций.

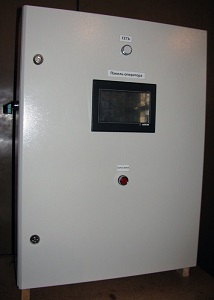

Локальная система диспетчеризации включает в себя шкаф диспетчеризации, к которому подключены датчики температуры, датчики давления, корректора узлов учета газа (узлы учета воздуха и азота). Также на шкаф диспетчеризации поступают сигналы о состоянии оборудования азотно-компрессорной станции (работа, авария). Полученная информация обрабатывается, выводиться на верхний уровень глобальной системы диспетчеризации завода по протоколу Modbus TCP. В аварийных случаях звучит звуковая сигнализация, информация об авариях сохраняется во внутреннюю память панели оператора.

Систему диспетчеризации в основном составляет оборудование ОВЕН:

• программируемый логический контроллер ОВЕН ПЛК100;
• модуль универсального аналогового ввода ОВЕН МВА8;
• три модуля дискретного ввода-вывода ОВЕН МДВВ;
• панель оператора ОВЕН СП270.
