Энергоцентром в Коломне управляют приборы ОВЕН
Компания «Хайтед-Энергетика» (г. Москва) занимается разработкой АСУ ТП. Одним из объектом автоматизации стал энергоцентр в г. Коломне Московской области.
АСУ ТП энергоцентра реализована в виде классической четырех уровневой системы:
- Уровень технологического процесса (полевой уровень);
- Уровень контроля и управления технологическим процессом (контрольный уровень);
- Уровень магистральной сети (сетевой уровень);
- Уровень человеко-машинного интерфейса.

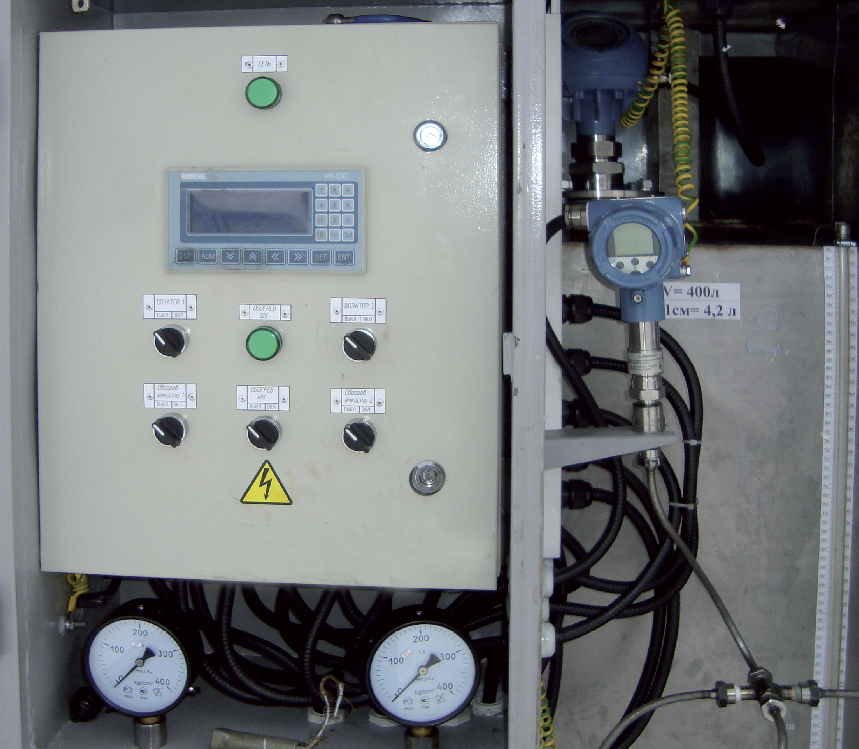

Для управления энергоцентром разработаны щиты управления на базе оборудования ОВЕН. Щит собственных нужд ГПУ (ЩСН ГПУ) осуществляет управление в автоматическом режиме собственными нуждами ГПУ, необходимых для функционирования ГПУ в составе энергоцентра. Логика управления собственными нуждами в ЩСН ГПУ осуществляется при помощи контроллера ОВЕН ПЛК160 и модулей ОВЕН МВ110. Щит автоматики внутреннего газоснабжения (ЩАГСВ) осуществляет контроль содержания угарного газа и метана в воздухе энергоцентра, управление отсечным газовым клапаном, контроль давления и температуры в вводном газопроводе энергоцентра. Функции ЩАГСВ реализованы при помощи газоанализаторов и контроллера ОВЕН ПЛК150. Щит автоматики электроснабжения (ЩАЭС) осуществляет контроль состояния автоматических выключателей в ГРЩ энергоцентра. Контроль осуществляется при помощи ОВЕН ПЛК160 и модулей ввода дискретных сигналов ОВЕН МВ110. Щит автоматики общеобменной вентиляции (ЩАОВ) реализован на безе измерителей-регуляторов двухканальных ОВЕН ТРМ202. ЩАОВ осуществляет управление в автоматическом режиме общеобменной вентиляцией и отоплением энергоцентра.
